水电工程是装修的重点，水电安装对以后的生活有着非常重要的影响。配电箱是家庭电路的主控开关，其安装关系到家庭电路的日常控制。这里需要我们在装修过程中特别注意。下面的小系列将带你了解家用配电箱的安装方法和配电箱的电路图。

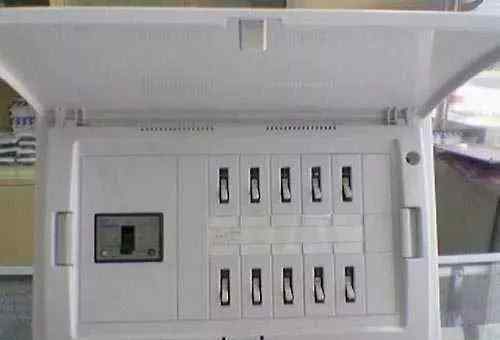

配电箱应符合下列要求:

1、配电箱属于外壳和塑料外壳，有表贴和暗装两种，箱体必须完好无损。

2.柜内接线母线应设有零线、保护接地线和相线，并应完好无损，绝缘良好。

3.空空气开关的安装支架应光滑、畅通，并有足够的空房间。

4、配电箱门应检查透明窗。

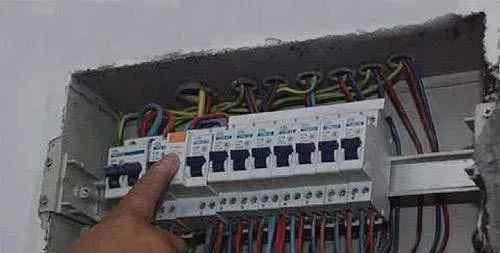

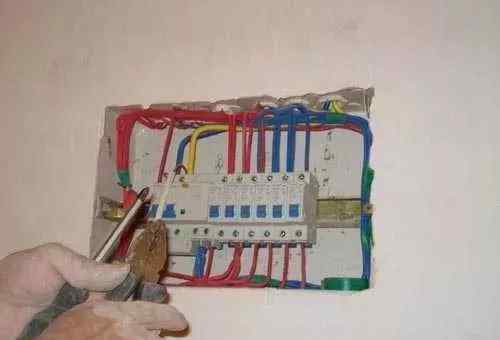

家用配电箱的安装方法:

1.配电箱安装在墙上时，应用对拉螺栓固定。螺栓长度一般为埋置深度、箱底板厚度、螺母和垫圈厚度之和，加上约5 mm的“头部余量”..对于较小的配电箱，也可以在安装处预埋木砖，然后用木螺钉将配电箱或配电板固定在木砖上。

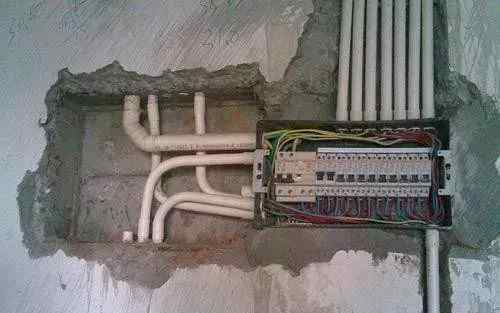

2、暗装配电箱时，配电箱预埋在墙内安装，砌墙时预留孔洞应比配电箱的长度和宽度大20毫米左右，预留深度为配电箱厚度加上洞壁抹灰厚度。配电箱埋地时，可通过在箱与墙之间填充混凝土来固定箱。

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱周围不应有空缝隙，面板四周边缘应紧贴墙面，箱体与建筑物、构筑物的接触部位应涂防腐漆。

4、配电箱安装螺旋熔断器时，电源线应连接到中间接触端子，负载线应连接到螺纹端子。这样在装卸熔核时就不会有电击。陶瓷插入式熔断器应垂直安装。

5.配电箱内的交流、DC或不同电压等级的电源应有明显标志。照明配电箱内应分别设置零线和保护零线的母线。零线和保护零线应连接在母线上，不得拼接，但应编号。

6.电线引出面板时，面板的线孔应光滑无毛刺，金属面板应设有绝缘保护套。金属外壳配电箱外壳必须可靠接地。

配电箱的安装要点是:

1、应安装在干燥、通风的地方，且无障碍物，使用方便。

2、配电箱不宜安装过高，一般安装标高为1.8米，以便操作。

3、进入配电箱的电线管必须用锁紧螺母固定。

4.如果需要打开配电箱，开口边缘必须光滑明亮。

5.配电箱埋入墙内时，应做到纵横向，边缘留有5-6 mm的缝隙。

6、配电箱接线应规则、整齐，接线端子螺丝必须拧紧。

7、每个回路进线必须有足够的长度，不得有接头。

8.安装后，标明每个电路的使用名称。

9.安装完成后，必须清理配电箱中的残留物。

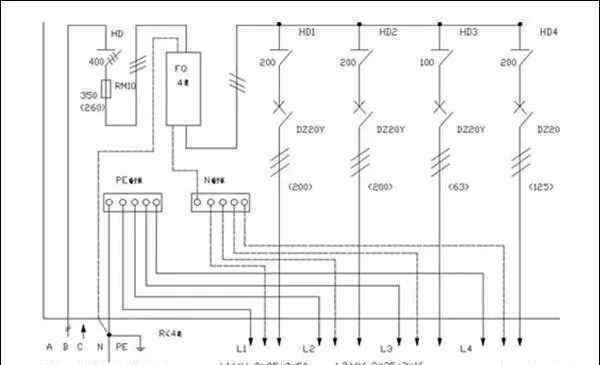

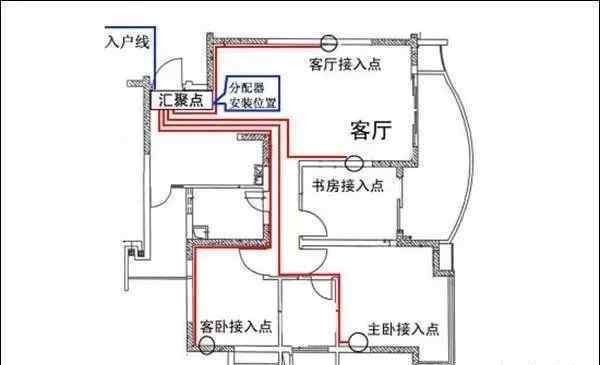

配电箱接线图:

家用配电箱的接线图也是安装时必不可少的。边肖专门为每个人准备了几个非常详细的接线图。

编者按:家庭用电是我们必须认真严格检查的一部分。如果电路安装安全完善，在以后的生活中可以安心使用，消除家中的安全隐患。
