电气控制线路图是工程技术的通用语言，它由各种电器元件的图形、文字符号要素组成。

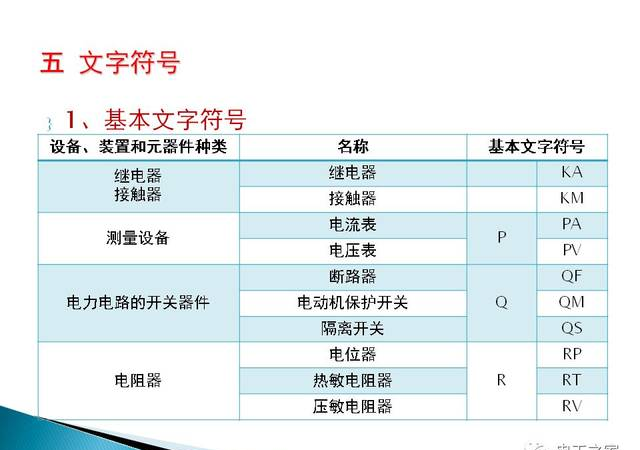

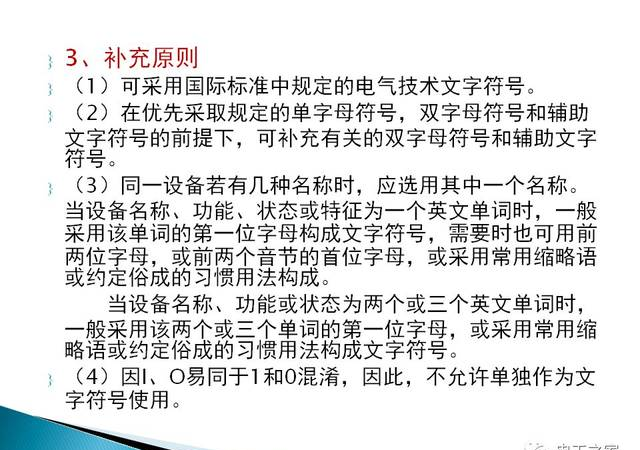

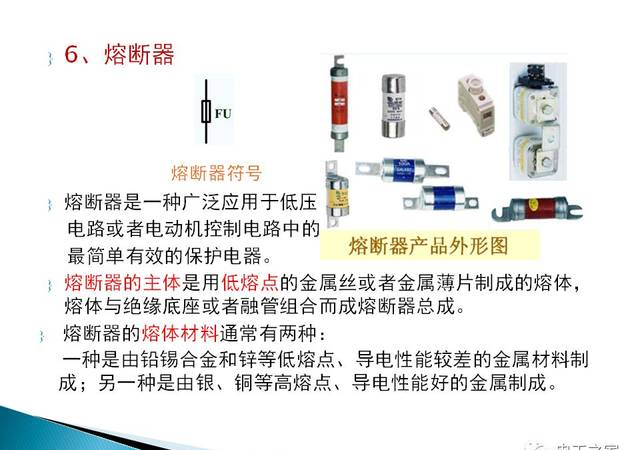

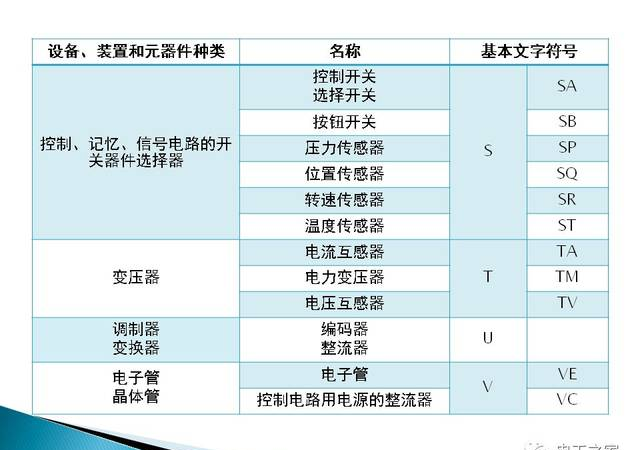

我国电气设备有关国家标准：GB4728—1984《电气图用符号》GB6988—1987《电气制图》GB7159—1987《电气技术中的文字符号》规定从1990年1月1日起，电气图中的图形和文字符号必须符合国家的最新标准。

一 电气工程图的种类

1.目录与前言

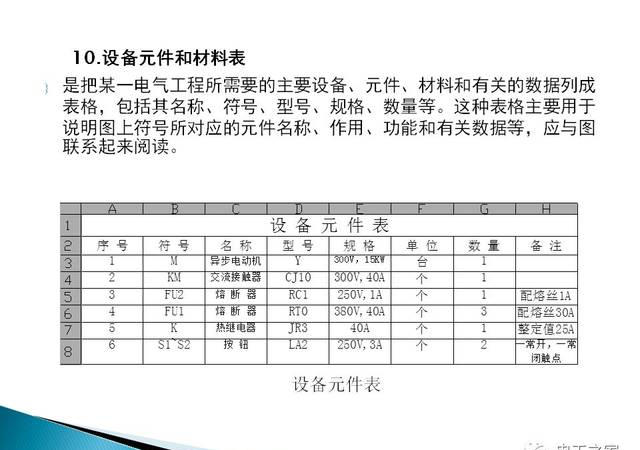

目录：便于检索图纸，由序号、图纸名称、编号、张数等构成。前言：包括设计说明、图例、设备材料明细表、工程经费概算等。

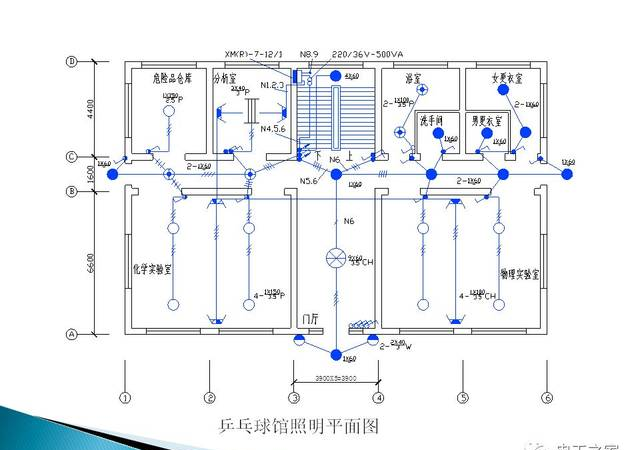

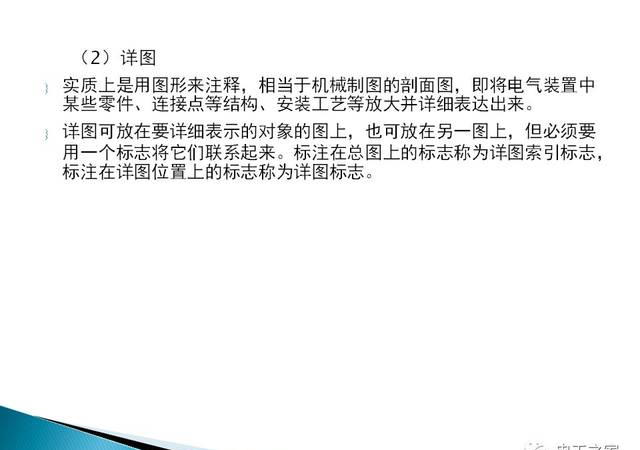

2.电气平面图

电气平面图表示电气工程中电气设备、装置和线路的平面布置，一般在建筑平面图中绘制出来。根据用途不同，电气平面图可分为供电线路平面图、变电所平面图、动力平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。

4.设备布置图

主要表示各种电气设备和装置的布置形式、安装方式及相互位置之间的尺寸关系，通常由平面图、立面图、断面图、剖面图等组成。这种图按三视图原理绘制，与一般的机械图没有大的区别。

5.电路图

主要表示系统或装置的电气工作原理，又称为电气原理图。绘制原则：从上到下、从左到右

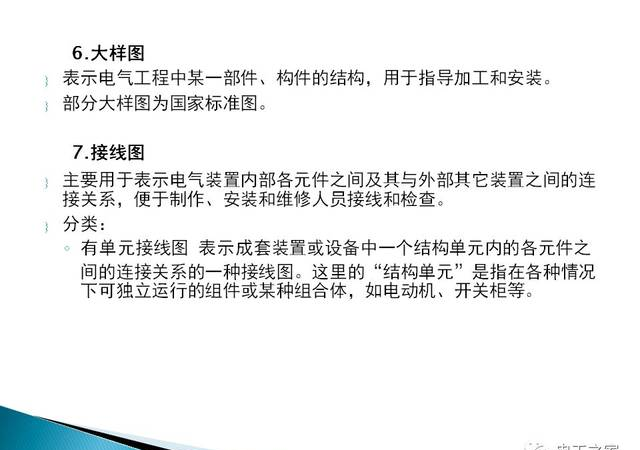

8.产品使用说明书用电气图

厂家在产品说明书中附上的电气工程图，供用户了解产品的组成和工作过程及注意事项，以便正确使用、维护和检修。

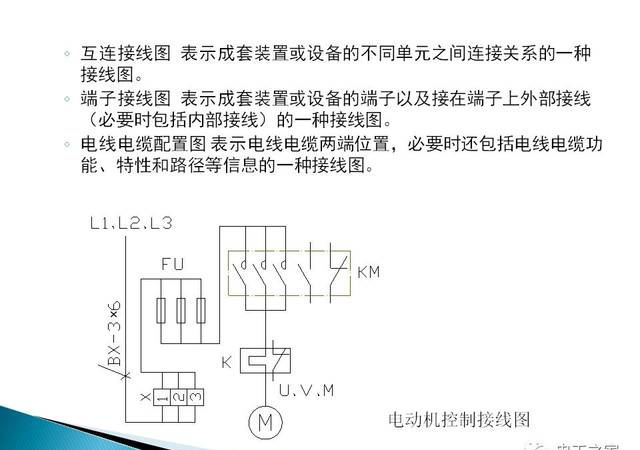

9.其它电气图

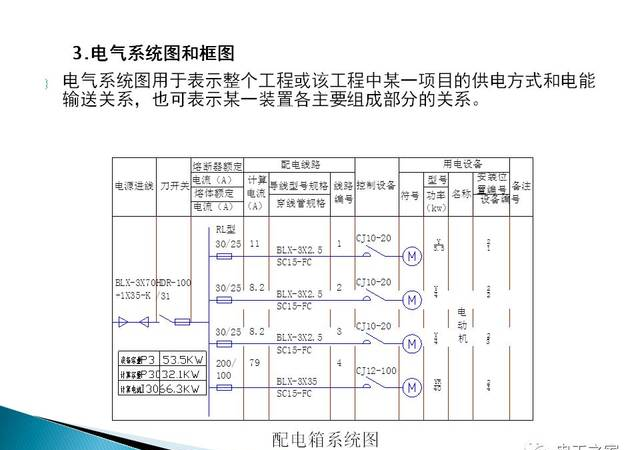

电气系统图、电路图、接线图和平面图是最主要的电气工程图，但在一些较复杂的电气工程中，为了补充和详细说明某一局部工程，还需要使用一些特殊的电气图，如功能图、逻辑图、印制板电路图、曲线图、表格等。

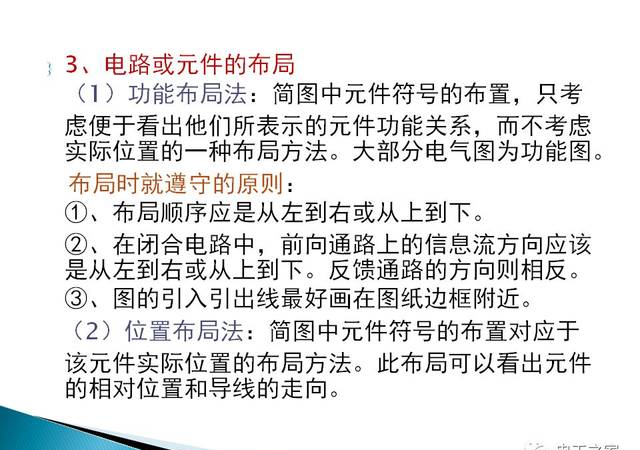

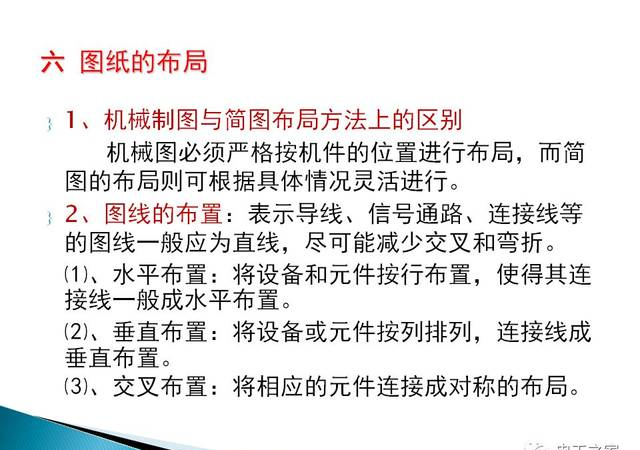

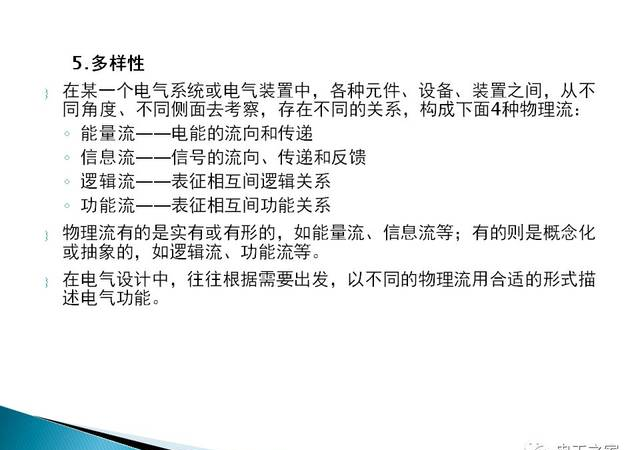

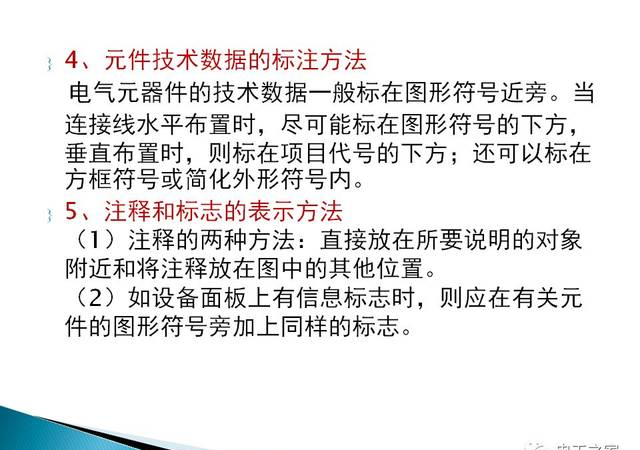

4.布局

电气图的布局依据图所表达的内容而定。电路图、系统图是按功能布局，只考虑便于看出元件之间的功能关系，而不考虑元件实际位置，要突出设备的工作原理和操作过程，按照元器件动作顺序和功能作用，从上而下、从左而右布局。对于接线图、平面布置图，则要考虑元器件的实际位置、所以应按位置布局。

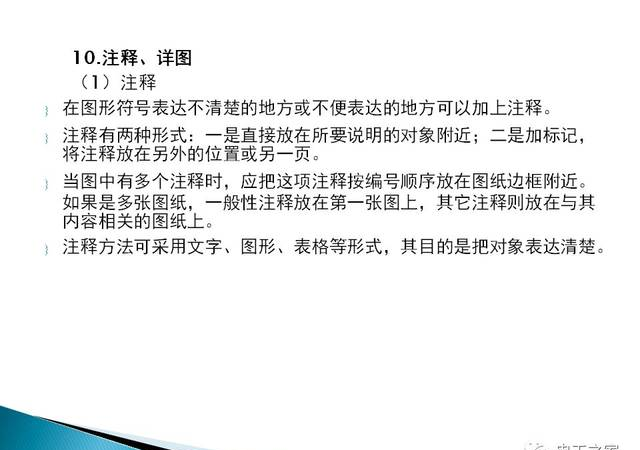

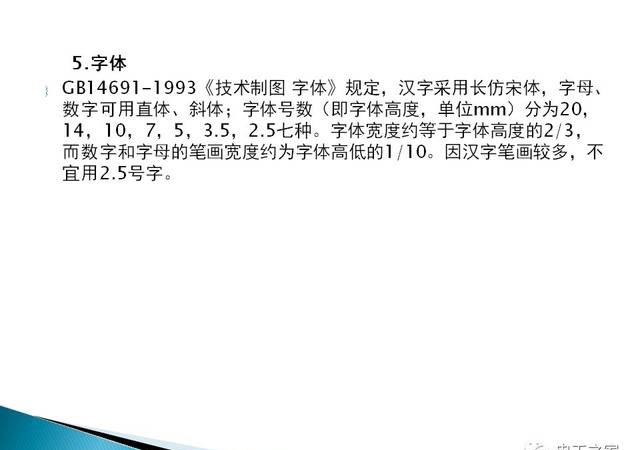

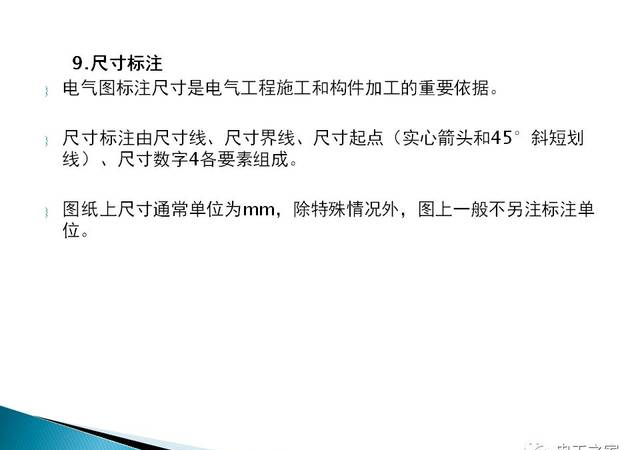

三 电气工程图设计规范

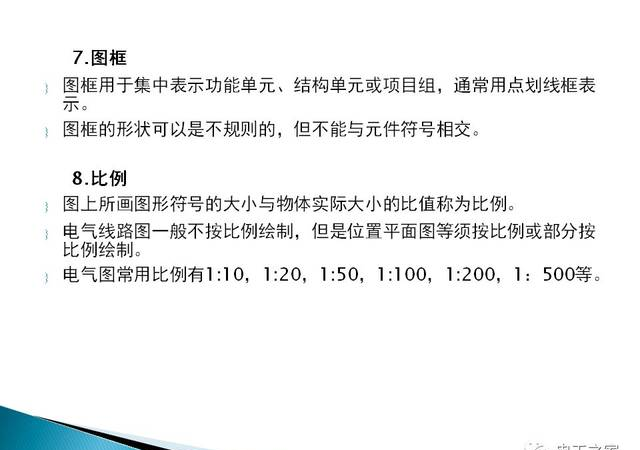

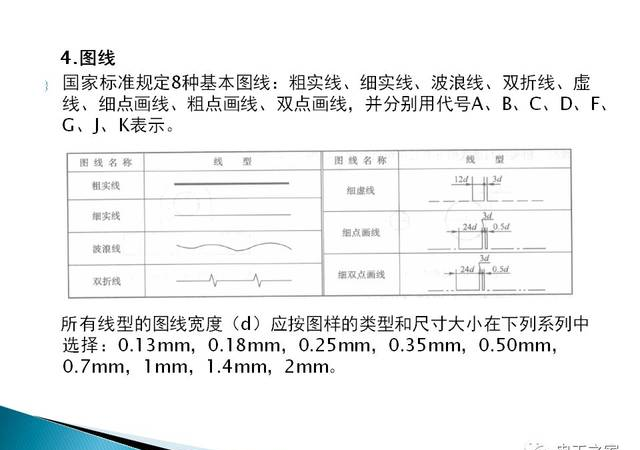

1.图纸格式

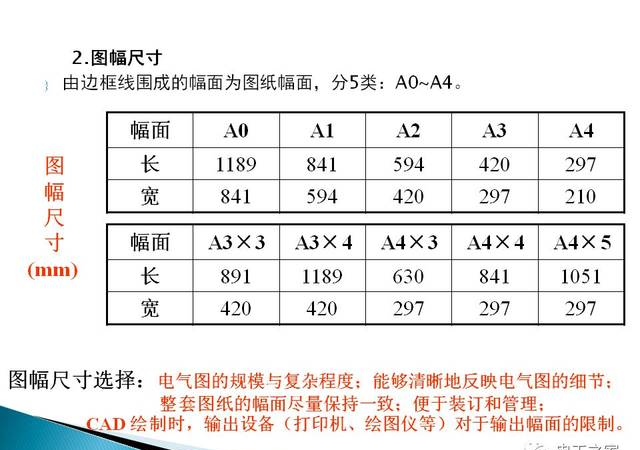

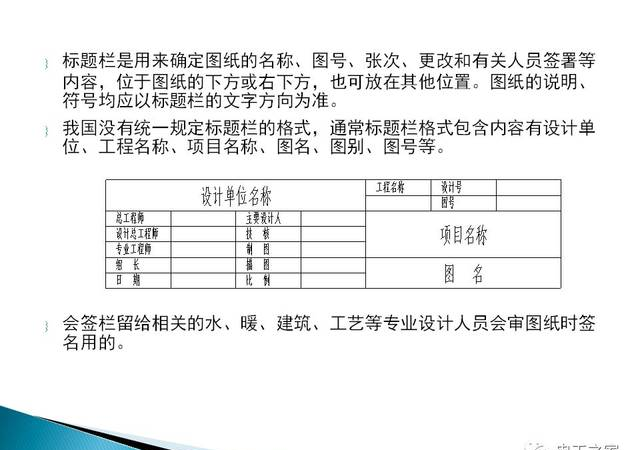

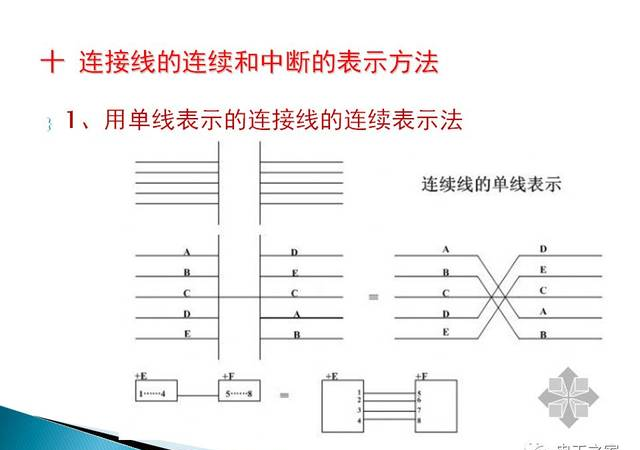

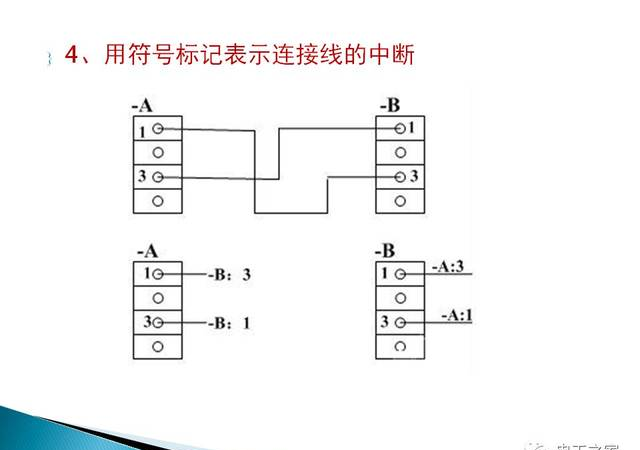

一张完整图纸由边框线、图框线、标题栏、会签栏等组成。
