与固定在墙上的插座相比，移动插座的便利性大大提高，可以解决一些远离固定插座的电器的耗电问题。一般插座会同时有两个孔和三个孔。三孔插座要接三根线，即火线、零线、地线，说的有道理。但是你有没有注意到有些插条根本没有第三行，里面只有两行。

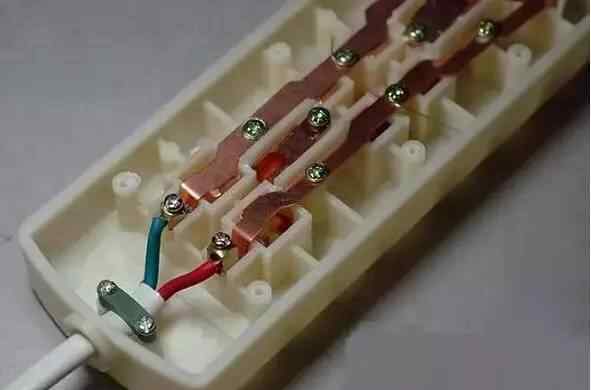

只有两根电线的长条

这种带只有两根线，根本没有地线。明明提供了三孔插座，却只有两条进线，那怎么保证有金属外壳的电器外壳不伤人呢？

有的插座想跨海满天。进线确实有三条线:

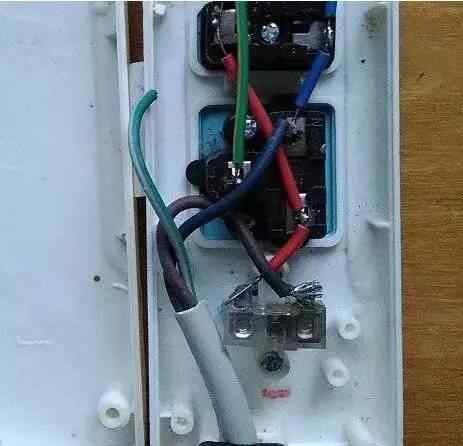

带三根电线的插头条

你会发现未连接的电线其实是假电线。这根线只有绝缘皮，绝缘皮里什么都没有。这种插排其实很容易被误解，用户会误以为有地线，用这种插排驱动大功率金属外壳电器。但是一旦金属外壳通电，这个插排根本起不到保护作用。

三孔插座的接地线连接孔用于接地线，目的是防止金属外壳电器外壳带电时电流引入大地。

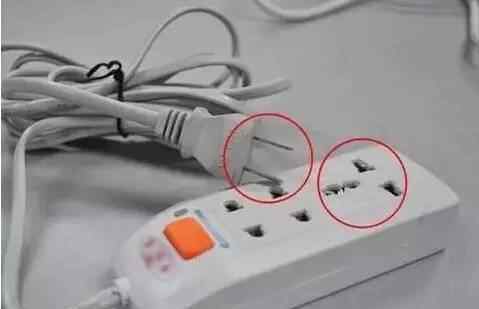

双线插头移动条

上图这种插条明显很搞笑。插头条上有三个孔，但插头有两端。这部分是矛盾的，所以是砸自己的牌子。

出现这么多种不合规格的插座，还有更深刻的现实原因。这种现象在城市很少见，最突出的问题在农村。供电线路是为城市建筑设计的。这些线条隐藏在墙壁中，并根据相应的标准进行设计。这些线路不仅为家庭提供火线和零线，还为地线提供连接器，使三孔插座或插线板可以安全使用。

另一方面，在农村，能提供地线的房子很少。家用电线里只有火线和零线，根本没有地线。针对这一现实，一些插排厂商开始做小打算。既然没有地线，为什么还要在配线架上有地线？因此，省略了接地线，也可以降低生产成本。

农村地区的插座连接往往如下图所示:

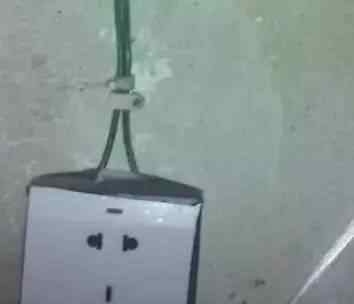

实际插座接线

你家的插座连接是这样的吗？在农村，三孔插座和双孔插座没有区别，只是有些电器有三个插头，所以只能用三孔插座。在农村，这些电器为防止金属外壳触电而设计的安全防范措施没有实际意义，反而成为一种装饰。

=================
