一.概述

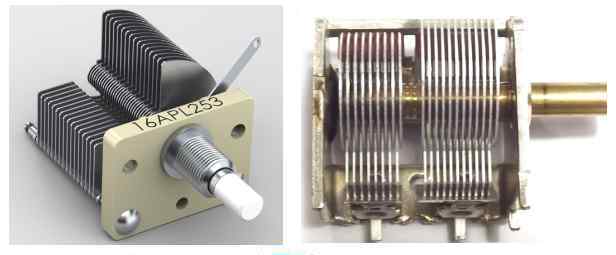

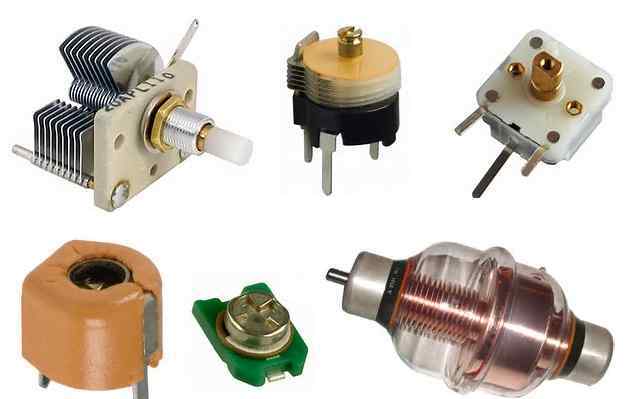

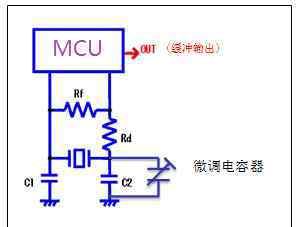

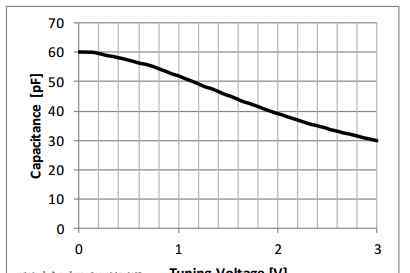

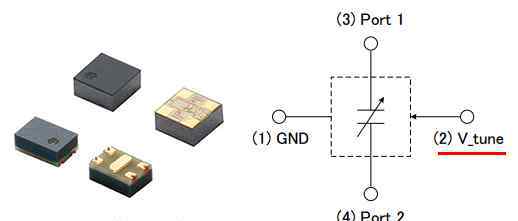

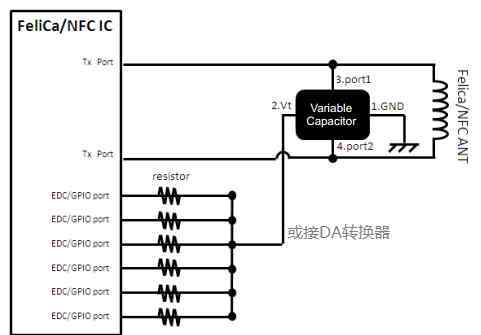

可变电容器，简称“可变电容器，可调电容器”(英文:Variable/可调电容器)，是一种电容可以在一定范围内连续调节和变化的电容器。一般来说，它的原理是通过改变相对有效面积或极片之间的距离，其电容将相应地改变。可变电容器被广泛用作收音机(如收音机和电视机)或NFC/RFID读卡器的各种调谐和振荡电路中的调谐、补偿电容器/校正电容器。以下是可变电容器的一些常见形状:

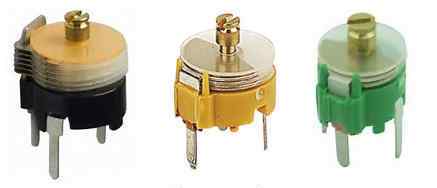

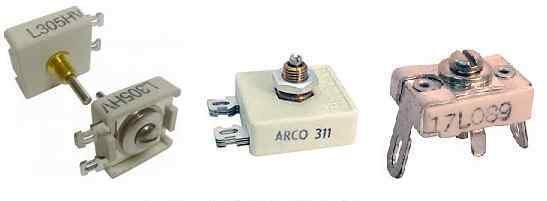

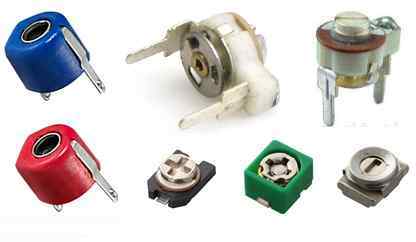

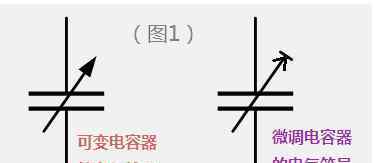

可变电容器的电气原理符号如图1所示:斜箭头穿过常规电容器符号，表示其电容是可变的，而t形钉(或箭头)表示电容值可以变化较小，因此属于微调电容器。

二.结构和工作原理

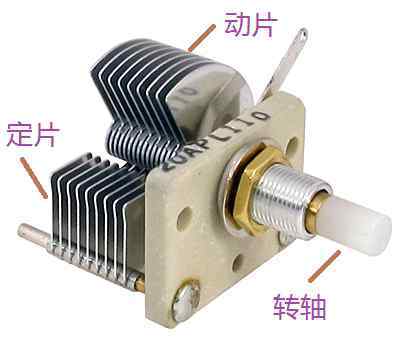

无论哪种可变电容器，其电极都是由两组相互绝缘的金属片组成。下面我们用最早的空气体介质可变电容器(可变电容器中的一种电容)来说明它的结构和工作原理:如图2所示，两组电极中固定的一个是定子，可旋转的一个是转子，转子和定子之间用空气体作为介质。当空气体介质可变电容器的转子旋转使其旋入定子时，其电容最大。相反，当所有运动件都旋转出定子时，电容最小。

在实际应用中，几个可变电容器的动极板可以组装在同一转轴上，形成同轴可变电容器(俗称双、三甚至N接电容器等)。).可变电容器有一个长手柄，可以通过安装拉线或刻度盘来调节。因此，空气体介质可变电容器分为空气体单联可变电容器(简写为空气体双联可变电容器(简写为空气体双联)，由两组动片和定子片组成，可同轴同步

三.分类(丁字显示)

可变电容器按其介质材料可分为空气体介质可变电容器和固体介质可变电容器。

1.空气体介质可变电容器

空气体电介质可变电容器是以空气体为电介质的电容器，由多个可旋转180度的可动片和多个固定片组成，其电容可在一定范围内连续调节。当所有的动片都拧入定子时，电容最大；相反，当所有运动件都旋转出定子时，电容最小。下图(图3)显示了空气体介电可变电容器的典型外观:

空气体介质可变电容器具有电容调整精确、介质损耗低(即高Q值)、稳定性好、使用寿命长、体积大、绝缘电阻高的特点。这种空气体介质可变电容器一般用于收音机、电子仪器、高频信号发生器、通信设备及相关电子设备。

2.固体电介质可变电容器

固体介质可变电容器分为密封单联可变电容器(简称密封单联)、密封双联可变电容器(简称密封双联，具有两套动片、定子片和介质，可同轴同步旋转)和密封四联可变电容器(简称密封四联，具有四个动片、定子片和介质)。它的优点是体积小，重量轻。缺点是噪音大，容易磨损。

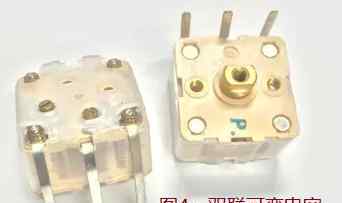

在结构上，固体介质可变电容器在其动极板和定子(均为不规则半圆形金属片)之间有云母片或塑料(聚苯乙烯等材料)膜作为介质，外壳为透明塑料。其常见外观如下图所示(图4):

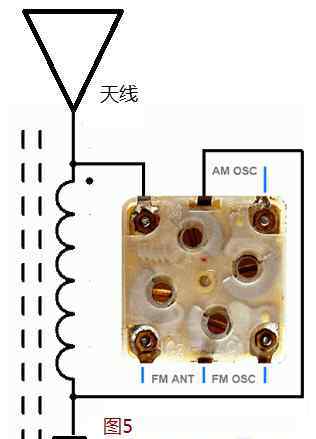

如(图5)所示，密封单联可变电容器主要用于简单的收音机或电子仪器；密封双联可变电容器用于晶体管收音机及相关电子仪器设备；AM/FM多频段收音机常用密封四连可变电容。所以，现在大家都明白了，你调整通道，其实就是在改变电容值，最终实现无线电谐振频率的变化。

3.True 空电容

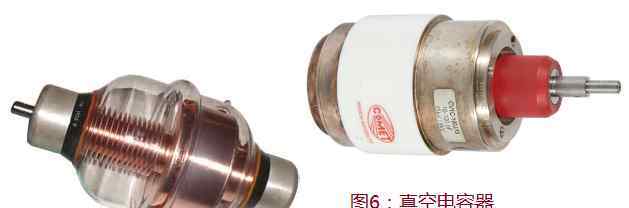

True 空电容(如图6所示)是以true 空为介质的电容。该电容器的电极组是一组同心圆柱形电极，由高导电性无氧铜条通过一整套高精度模具拉制而成，密封在真空容器中。因此其性能稳定可靠，不易产生闪络、电晕等现象。与其他电容器相比，真空电容器具有耐压高(可达几十万伏)、体积小、损耗低、额定电流大、性能稳定可靠等特点。一般用于军事广播通信设备、高能粒子加速器、半导体制造设备、医疗分析仪和治疗仪器等。
