会什么结构当结构邂逅设计会产生什么火花

Text /ya920725

从设计的角度来看，结构可以概括为三种类型:暴露结构、隐藏结构和突出结构。它们可以单独存在，也可以共存。由于需求空不同，三种类型的历史进程各有侧重。今天重点讲这三种建筑结构，举的例子都是单一类型，方便大家理解。

暴露结构暴露结构

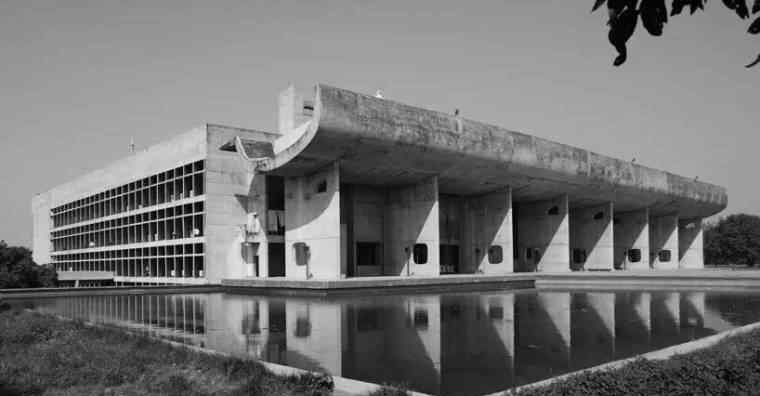

顾名思义，暴露结构就是把结构暴露给我们所看到的空，让结构成为空之间的直观体验的一部分。我们在酒店大堂看到的用大理石包裹的大柱子是裸露结构的一种体现，虽然这并不是一种优越的设计手法。在过去的西方建筑界，石头建筑一直占据着主导地位，它一直是建筑中最重要的维护结构，以最直接的方式决定了空的形式和感觉。当时所谓空之间的变化，无非是堆砌方法，密度关系，或者是石头的涂抹和切割。

在中国，传统木结构建筑设计在唐代达到顶峰，在宋代沉淀和规范，在清代之前以暴露结构的方式存在。每个组成部分都有其结构意义。下面看一下宋代佛寺建筑的轮廓，是不是和上面的教堂轮廓隐约有些相似？

在历史的长河中，在一种材料或施工方法真正形成并大规模生产之前，设计师们总是抱着类似于鲁思的“装饰就是恶”的观念。这种共性可能是由于初始技术的限制，也可能是资源的不足。设计师更注重结构要表达的机械意义，而不是人为粉饰不当的装饰元素。当时的建筑有自己的比例美、材料美和审美特征，这些都体现在结构上。

在钢结构建筑中，我们熟悉密斯的各种设计。但是今天介绍的大师在设计的情感和趣味上，在细节和尺度的把握上，比密斯更胜一筹。他是萨里宁，建筑界的老狐狸，每次实地参观他的作品都会被抓到。用几笔，在空之间传达的意图，清晰而感人。下面的建筑是他设计的米勒大厦，位于印第安纳州哥伦布市。之前不为人知是因为它还在私人使用，直到最近房主去世，他的孩子捐了房子，它才对外开放。既然今天说的是结构，那就从结构的角度来看他的设计。

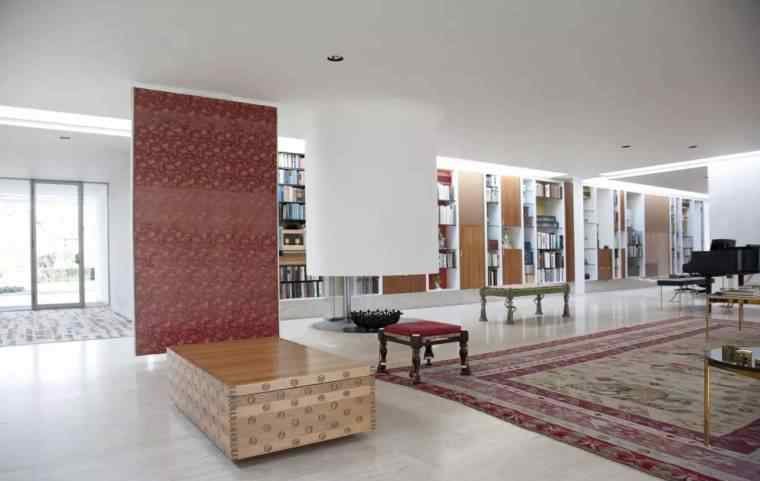

米勒大厦的结构单元为如下所示的梁柱结构。与其他不同的是，它的横梁不是直接落在柱子上，而是建在柱头的两侧。夹层空房间是天窗井。两个方向的横梁在柱顶相接，既提供结构支撑，又给房间带来自然光。这就是画面天花板上有光的原因，不是人造光，是自然光。晚上，放置在照明通道内的灯光也可以辅以人工照明。

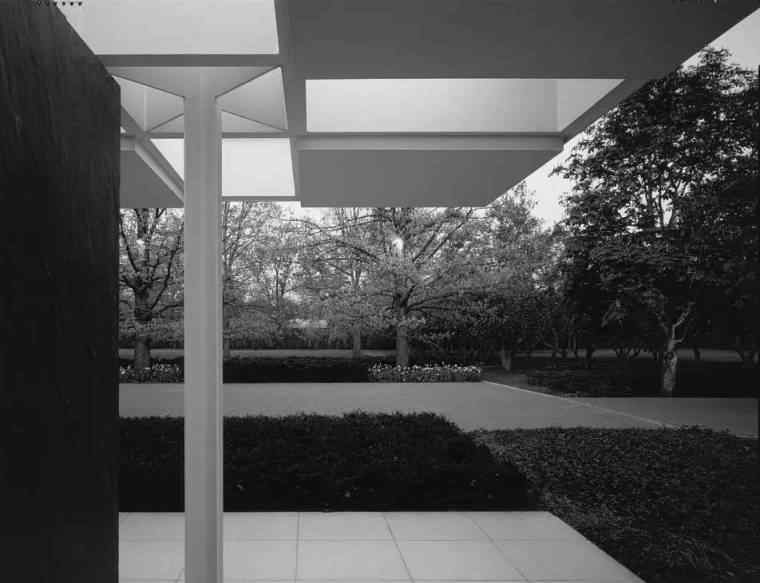

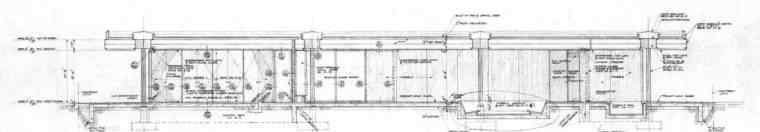

让我们立一节来看看柱子的结构。光井由双层玻璃制成。顶部露出的玻璃呈三角形，避免了雨水的堆积。

让我们看看米勒大厦的飞机。小黑叉是柱子的位置，深灰色的填充物是照明光束经过的地方。柱网的布局采用了我们上节课介绍的最基本的规则柱网，在尺度上统一完整，没有任何噱头。萨里宁用最简单的小正方形作为比例单位设计了以下平面排列。仔细看每一个房间，天窗“说巧”只是穿过书柜、厨房、书桌、客厅四周，甚至水槽和梳妆台的顶部。当太阳升起时，自然光慢慢散射到房间里，轻轻地照亮了整个房间。但是天窗不穿过任何卧室，所以想睡懒觉，就把窗帘拉上。

当我们抱怨正规的柱网无法做出改变的时候，不如再回来看看这个平面。看看萨莱恩的建筑，结合了灯光，然后引领整个设计。这是我认为在明结构建筑中可以达到的。

隐藏结构

在这种类型的建筑设计中，结构一般隐藏在外表面或屋顶空之间。有时候，把结构隐藏起来的做法被认为是专业素养，因为这意味着要考虑到结构的防火等因素。当我们对空有特殊需求时，比如报告厅、游泳池、教堂等需要大型空房间的建筑，也可能出现使用隐藏结构的情况。

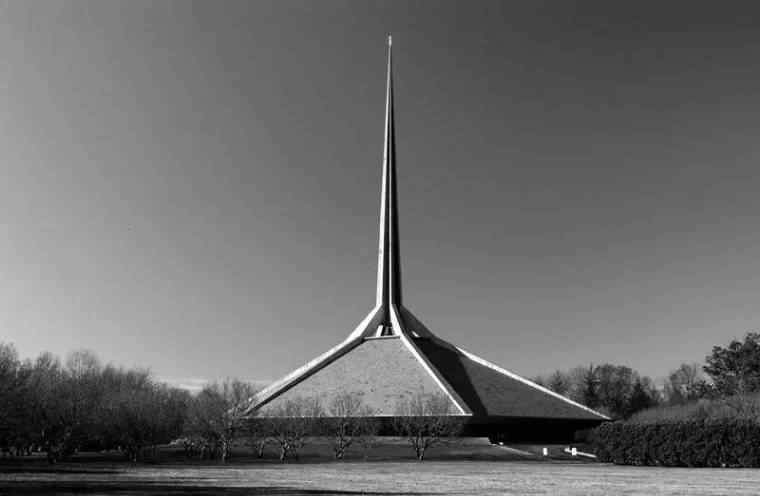

既然前面提到了saarinen，让我们用他的另一个设计来谈谈隐藏的结构。北基督教教堂，可能有同学有幸临摹过这栋建筑的钢笔画，它和米勒之家位于同一座城市，是一座教堂建筑。

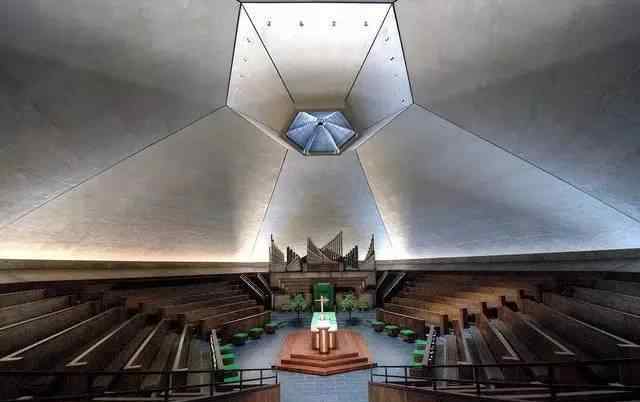

建筑的造型非常简洁，几何轮廓清晰，尖塔高耸入云，就像那个时代的人做的设计。虽然外观近乎简陋，但室内空房间再次让我震撼。在无柱祈祷厅，没有灯光的时候，只有一个天窗洒在讲台上，气氛庄严肃穆，你甚至无法透过气氛呼吸。

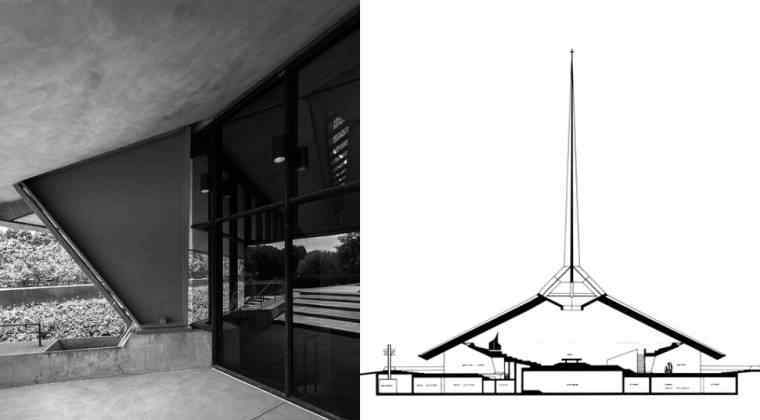

屋顶的重量落在建筑物外面，并支撑在六个三角形构件上，如下所示。乍一看，它被认为是帮助定义几何形状空的附件，但它也承担了最重要的结构功能。隐藏一个结构并不意味着没有结构，而是结构的位置被巧妙地转移到了所需的空之外。

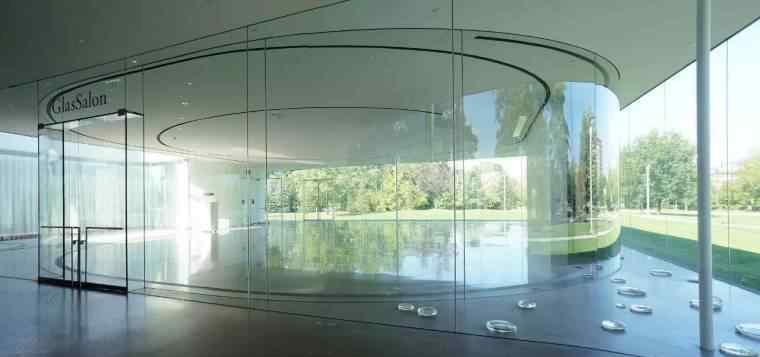

隐藏式结构的另一个很好的例子是和施在托莱多设计的玻璃展厅。为了体现玻璃作为轻质维修结构的作用，大部分柱子都巧妙地用空避开了。轻质屋顶也大大降低了柱子的承重能力，使柱子可以设计得非常纤细。

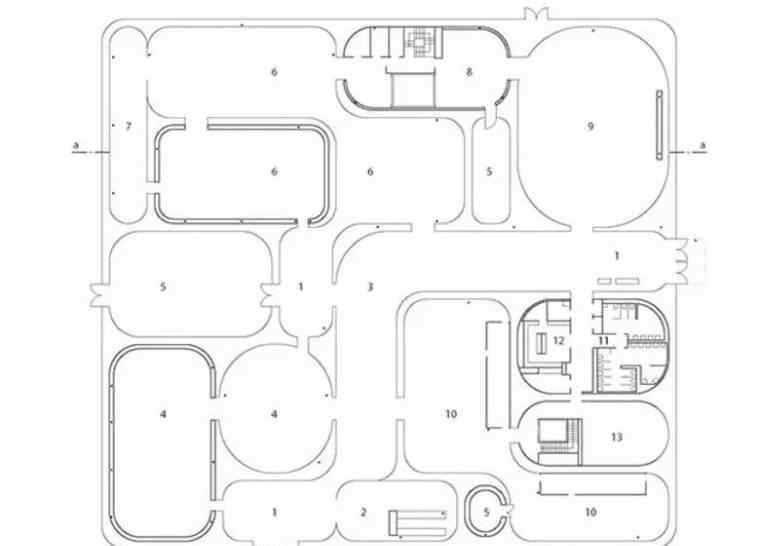

放一个平面给你看它的柱网排列。可以说基本是无序的。不过因为毕竟是轻楼，楼层平坦，这样做也是可以理解的。

突出结构庆祝结构

突出结构就是让结构成为设计中最醒目的部分。与外露结构相比，突出结构的设计方法强调结构在空中的重要性，让结构来定义形状或空。一般来说，壳结构和膜结构可以视为突出结构的类型。当我们判断一个建筑的结构是否暴露或突出时，我们只需要判断该结构是否具有真实有效的结构功能。

石垣正弘设计的神奈川科技大学KAIT工场可以作为突出结构的代表。房间里错综复杂的柱子，加上来自天窗的阳光，在柱子后面营造出一种森林的感觉。

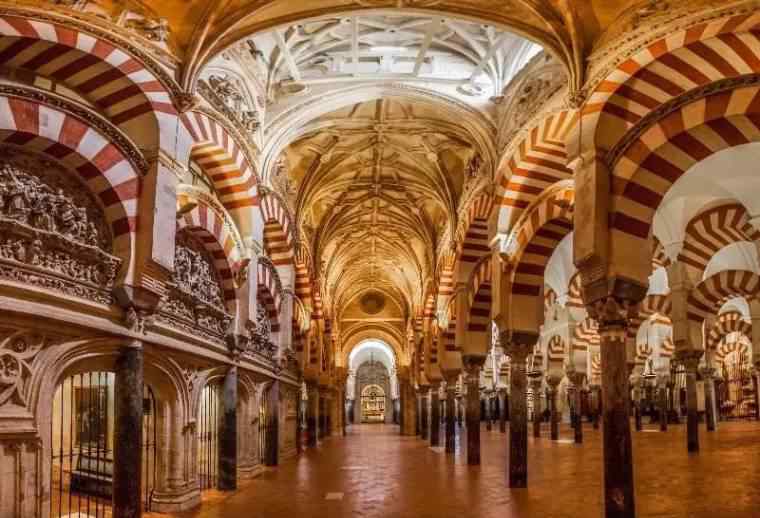

千柱堂的做法其实自古就有，西班牙科尔多瓦的大清真寺是最早也是最宏伟的千柱堂。强烈的异国情调显示了西班牙因战争而独特的文化丰富性。

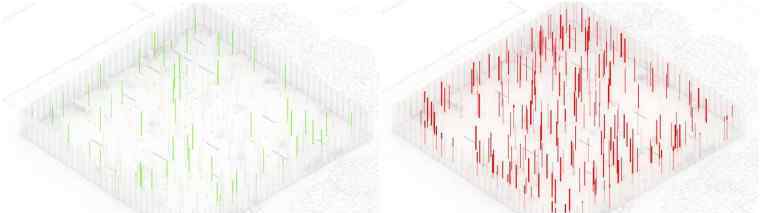

回来看看石卷的设计。下面显示的绿色柱是建筑中的结构柱。承受垂直力。而红色的柱子是承受侧向荷载的柱子。我们知道，横向荷载是指水平力的作用，一般是风力和地震力。举个例子，如果我从前面推你，你最好的反抗方式就是降低重心，身体前倾，以前倾的方式朝受力方向往后推，而不是站直直接被推倒。如例所说，我们设计中抵抗水平荷载的最好方法是加斜撑，而不是用立柱。因此，使用这种细柱来抵抗水平荷载是过度的和浪费的。因为这些柱子没有应有的结构意义，我们可以把它们归于突出结构的建筑。

我知道很多人会说我不能因为这个浪费就否定这个设计。我也同意你的观点。他清新纯粹的风格确实符合当代审美。但就像洛可可到文艺复兴，这是一个技术成熟末期容易出现的现象。就像我之前说的，越来越精致，越来越复杂，越来越豪华。我们是这个时代的人物，所以我们无法判断这个建筑存在的历史意义，但是如果我们从历史中学习，它在批评家的眼中一定会有自己的负面地位，就像很多后期的建筑一样。
