建筑图 一套完整的建筑施工图包含哪些图纸?

提示:

一、施工图中包含的各专业图纸

一套完整的施工图,根据其不同的专业内容或功能,一般分为:

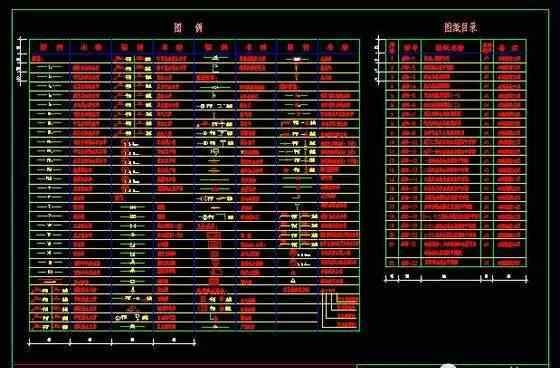

1.图纸目录

列出新绘制的图纸、选定的标准图纸或重复使用的图纸的编号和名称。

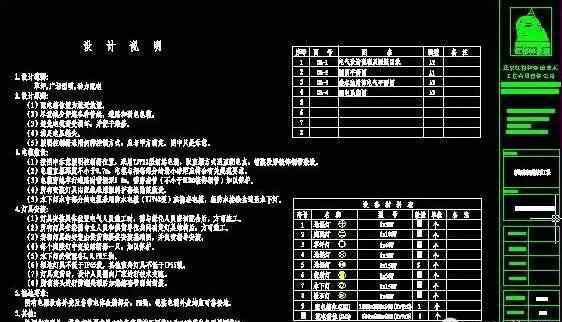

2.设计概述

点击此处免费下载施工技术资料

内容一般应包括:

1)施工图设计依据;

2)本工程的设计规模和建筑面积;

3)工程相对标高与总平面绝对标高的对应关系;

4)室内外材料及施工要求说明,如砖、砂浆强度等级、墙体防潮层、地下室、屋面、柱基、散水、台阶、室内外装饰等的防水。(可以用文字或表格说明,也可以直接引用或标注索引符号);

5)采用新技术、新材料或有特殊要求的做法的说明;

6)门窗清单(门窗种类和数量较少的,可在建筑平面图上列出)。

对于简单的项目,以上内容可以在各专业的图纸上用文字描述的方式写出来。

3.施工图

包括总平面图、平面图、立面图、剖面图和施工详图。

4.结构施工图

包括每个组件的结构布局和结构细节。

5.建筑装饰施工图

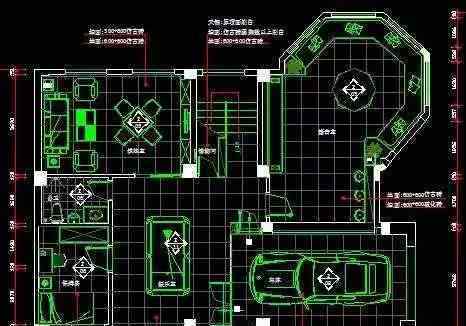

对于装修要求较高的建筑,应单独绘制装修图纸,包括平面布置图、地面装修图、吊顶平面图、墙面柱面装修图、节点装修图等图纸。

6.设备施工图

包括给排水、暖通、电气等设备的布置和详图。

二、施工图类别

根据施工图表达的内容和不同的工种,分为不同的图:

1.施工图

主要用于标明建筑物的规划位置、外部造型、内部房间布局、内外装修结构及施工要求。

主要图纸包括:施工主页、施工总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图(主要详图包括外墙剖面图详图、楼梯详图、门窗详图、厨房和卫生间详图)。简称“建设”。

2.结构施工图

主要说明建筑承重结构的结构类型、结构布置、构件类型、数量、尺寸和方法。

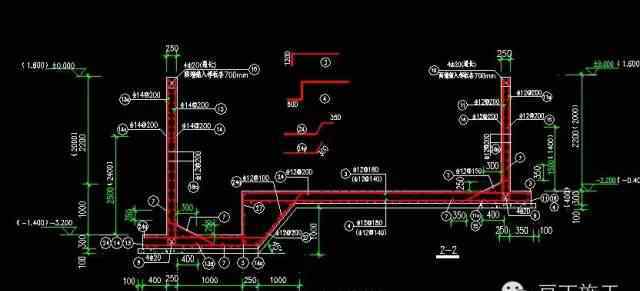

主要图纸包括:结构设计说明、结构布置图(基础平面图、柱网平面图、楼层结构平面图、屋面结构平面图、结构大样图(基础断面图、楼梯结构施工图、柱、梁等现浇构件配筋图)。简称“结”。

3.设备施工图

主要表达建筑物给排水、暖通、供电、照明设备的布置和施工要求的地图。

因此,设备施工图分为三类图纸:

1)给排水施工图:注明给排水管道的布置及空之间的走向、管道及附件做法、加工安装要求的图纸。包括管道布置图、管道系统图、管道安装详图、图例和施工说明。点击此处免费下载施工技术资料

2)暖通施工图:主要说明管道布置、结构、安装要求的图纸。包括管道布置图、管道系统图、管道安装详图、图例和施工说明。

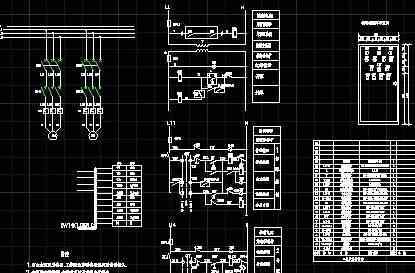

3)电气施工图:主要标明电气线路走向和安装要求的图纸。包括线路布置、线路系统图、线路安装详图、图例和施工说明。简称“设施”。

三.施工图的排列顺序

为了便于图纸的查阅和档案的管理和建设,一套完整的房屋建筑图纸总是按照一定的顺序排列和装订。对于各种专业的图纸,排列时应遵循以下要求:

1.基础图在前,详图在后;

2、先施工在前,后施工在后;

3.重要在前,次要在后。

整套房屋施工图的排列顺序如下:

1.主页图表

首页图表列出图纸目录,目录中包含各专业图纸的名称、数量、位置,反映了一套完整施工图的排列顺序,便于查找。

2.设计概述

1)工程设计依据:建筑面积、单位面积造价、相关地质、水文、气象资料。

2)设计标准:建筑标准、结构荷载等级、抗震设防标准、采暖通风照明标准等。

3)施工要求:施工技术要求;对建筑材料的要求,如水泥等级、混凝土强度等级、砖等级、钢筋强度等级、水泥砂浆等级等。

3.施工图

1)总体规划

2)建筑平面图(首层平面图、标准平面图、顶层平面图和屋顶平面图)

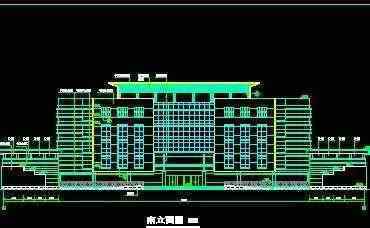

3)建筑立面(前立面~后立面~侧立面)

4)建筑概况

5)建筑细部(厨房卫生间细部、屋顶细部、外墙细部、楼梯细部、门窗细部、安装节点细部等。).

4.结构施工图

1)结构设计说明

2)基础平面图和基础详图

3)结构平面图(楼层结构平面图~屋顶结构平面图)

4)构件详图(楼梯结构施工图~现浇构件配筋图)。

5、给排水施工图

管道平面图、管道系统图、管道加工和安装详图、插图和施工说明。

6、暖通施工图

管道平面图、管道系统图、管道加工和安装详图、插图和施工说明。

7.电气施工图

线路平面图、线路系统图、线路安装详图、插图和施工说明。

四.房屋建筑图纸

1.大多数图纸都是用正交投影法绘制的。

2.基础图的常见绘图比例是1: 100,也可以是1: 50或1: 200。总平面图的总图比例尺为1: 500、1: 1000或1: 2000。

详图的绘制比例较大,如1: 2、1: 5、1: 10、1: 20、1: 30等。,相对于建筑物的尺寸绘制时应减少。

3.用图例符号表示房屋的结构、配件和材料:由于绘制比例较小,房屋的结构、配件和材料都用图例符号表示。看建筑施工图,一定要熟悉建筑的相关传说。

动词 (verb的缩写)阅读方法

1.基本要求

1)具备正投影的基本知识,掌握点、线、面的正投影基本规律。

2)熟悉施工图中常用的图例、符号、线型、尺寸、比例的含义。

3)熟悉各种用途房屋的构成和结构的基本情况。点击此处免费下载施工技术资料

2.阅读方法

阅读时要从大局出发,按照施工图的排列顺序,由粗到细,前后对照阅读。

1)先看首页图:从首页图中的图纸目录,可以知道房屋施工图由哪几种专业图纸组成,专业图纸有多少,每张图纸的图纸名称和图纸编号。

2)阅读设计概述:从中可以了解设计依据、设计标准和施工中的基本要求,也可以了解图纸中没有画出但设计人员认为应该说明的内容。

3)施工图纸-结构图-设备图应逐一阅读。

4)阅读各专业图纸时,应对照阅读基础图和详图,以清楚地看到各专业图纸中表达的主要内容。

5)建筑施工图与结构施工图有冲突时,以结构施工图为准(构件尺寸),以保证建筑的强度和施工质量。
