在SolidWorks中绘制螺纹有三种方式,分别是:
1.装饰线绘制,无论是外螺纹还是内螺纹,都可以用“装饰线”命令来完成。
2.扫描切除。
3.插入特征-在异形孔中绘制内螺纹。
这三种方法的优缺点是:(1)装饰线条画的优点是省时省力,显示快,占用内存少,线条画的工程图符合国家标准线条画;它的缺点是螺纹只显示外观,没有详细的螺纹特征。扫描切削螺纹图的优点是螺纹特征真实具体,可用于螺纹强度的cae分析计算等,缺点是显示时过程复杂,占用内存,绘制螺纹的工程图不符合国家标准螺纹图。所以为了方便画工程图,一般推荐装饰线条画。1.装饰线涂漆:

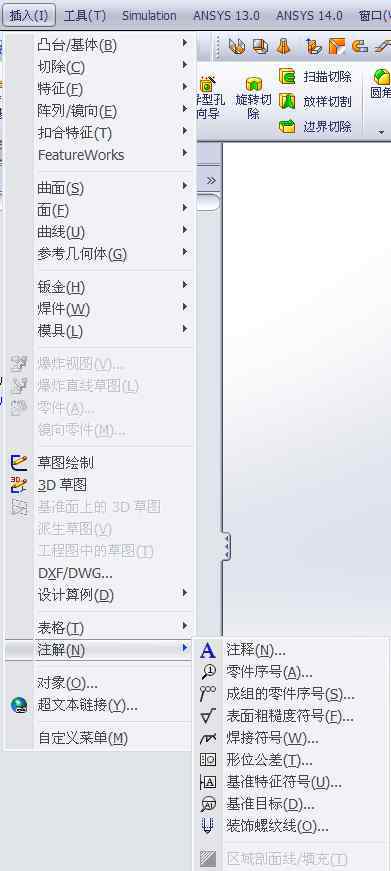

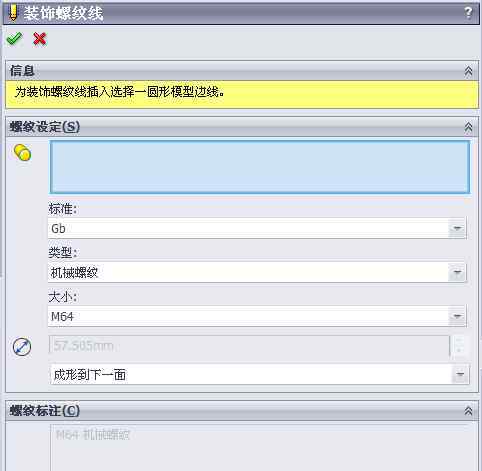

1.比如你要M10螺纹,先做一个直径为10的圆柱体,然后“插入-注释-修饰螺纹”,填入参数。
2.比如你要做15mm长的M10*1.25外螺纹。首先制作一个直径为10的轴,然后单击“装饰螺纹线”命令,让您输入螺纹长度和螺纹底部直径。这时可以输入长度15,小直径(10-1.25) = 8.75。这就完成了外螺纹。内螺纹也可以,只是底孔要8.75,二级直径要10。
2.扫描切割图扫描切割法,其原理类似于螺纹加工,其具体步骤是:
1.首先,根据插入-曲线-螺旋线绘制螺旋线;
2.其次,根据插入-参照体-参照面建立参照面,要求以垂直于螺纹线起点的方式建立;
3.再次,在参考面上绘制螺纹轮廓;
4.最后,进行切削扫描特征,利用切削曲线在参考面上选择齿型;切割线选择螺旋线。注意不要画出大于节距的牙型尺寸!!!!
例如,如何在solidworks2010中绘制螺纹

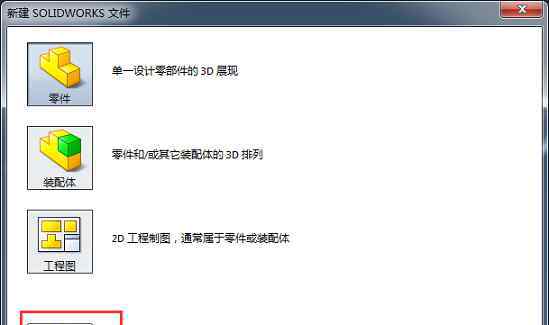

(1).文件→新建→零件,如下图所示:
(2).拉伸凸台→ φ 30 * 80零件,如下图所示:

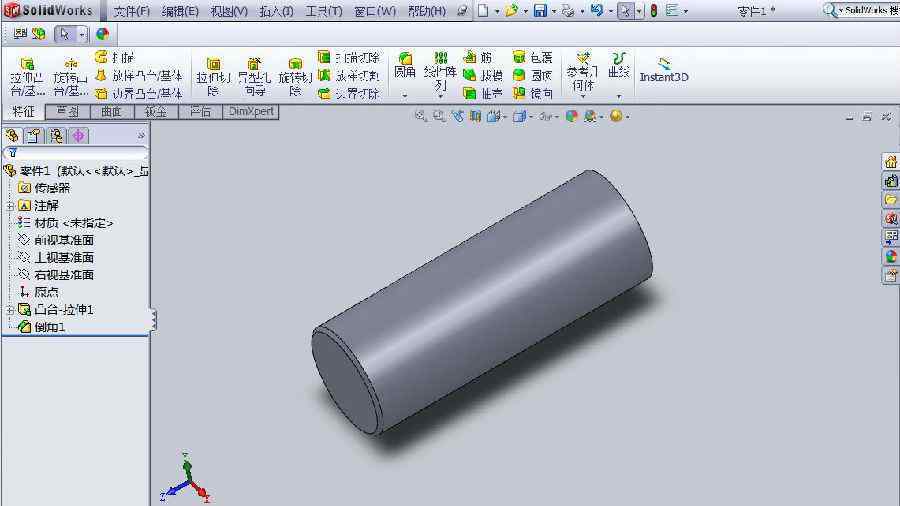

(3)将零件倒角1 * 45,如下图所示:

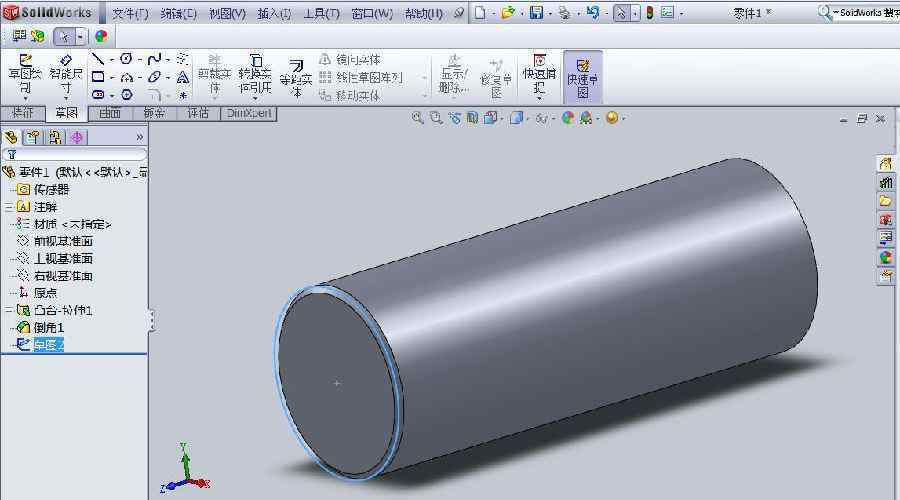

(4)在草图中画一个φ 30的圆,如下图所示:

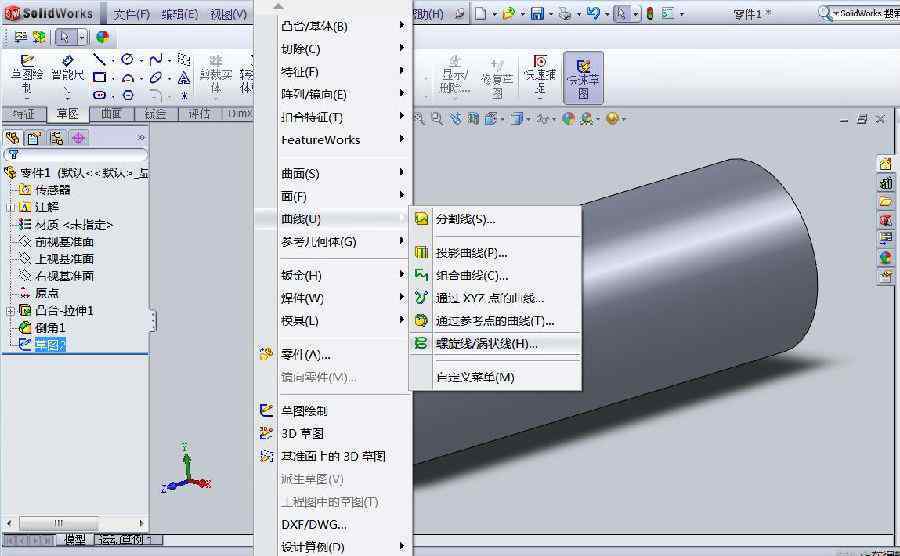

(5)插入→曲线→螺旋线/涡线,如下图所示:

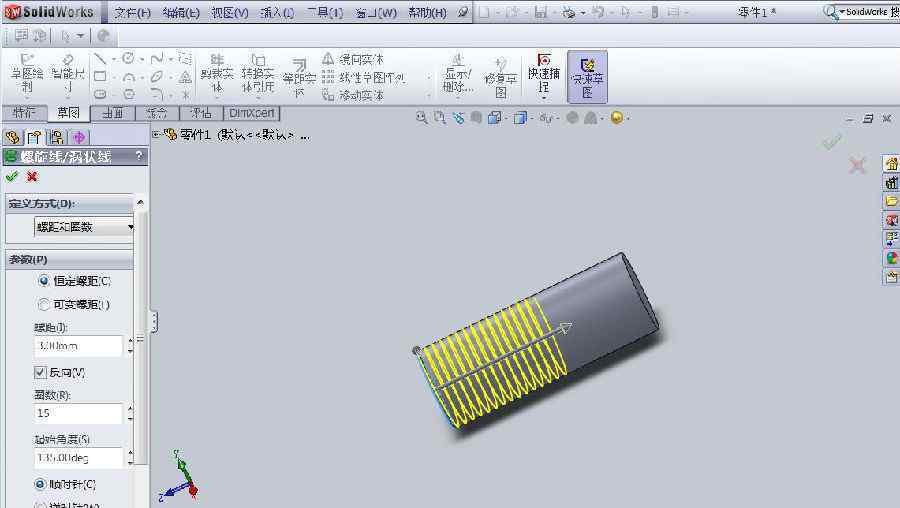

(6).螺距3.0→反方向→15圈,如下图所示:

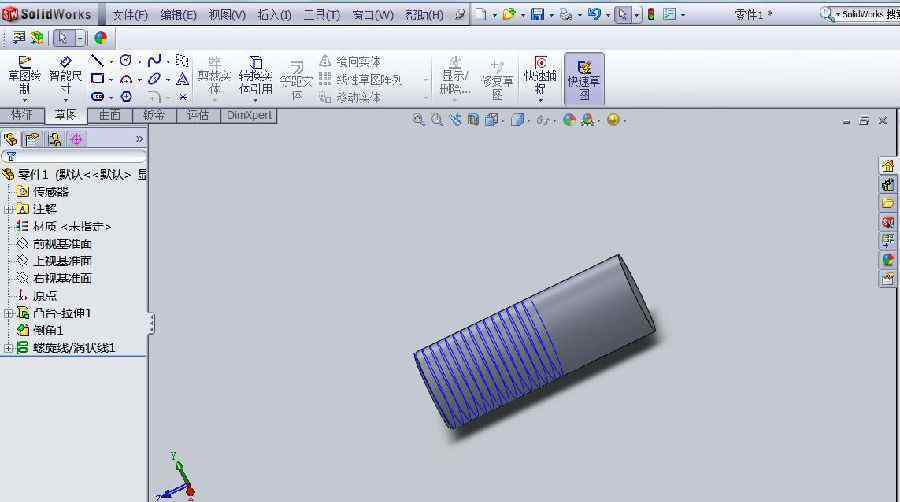

(7)选择确定,如下图所示:

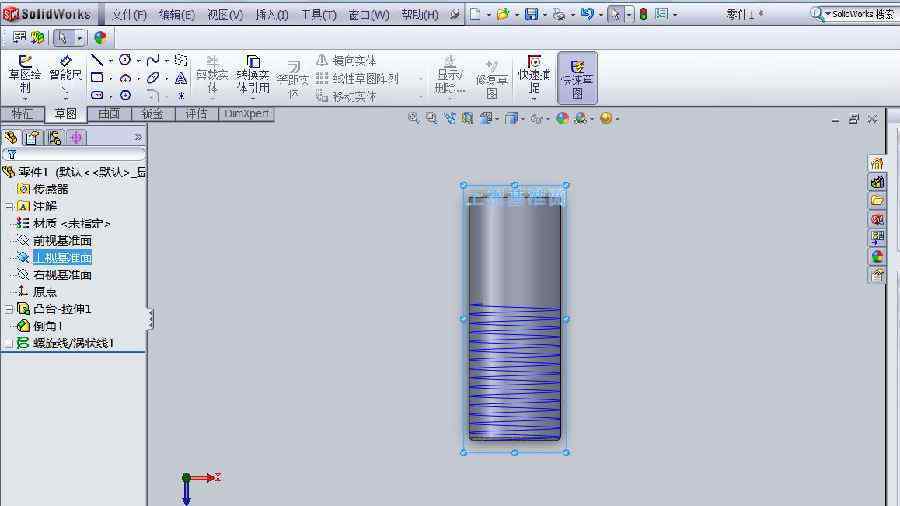

(8).选择上参考平面→面朝上,如下图所示:

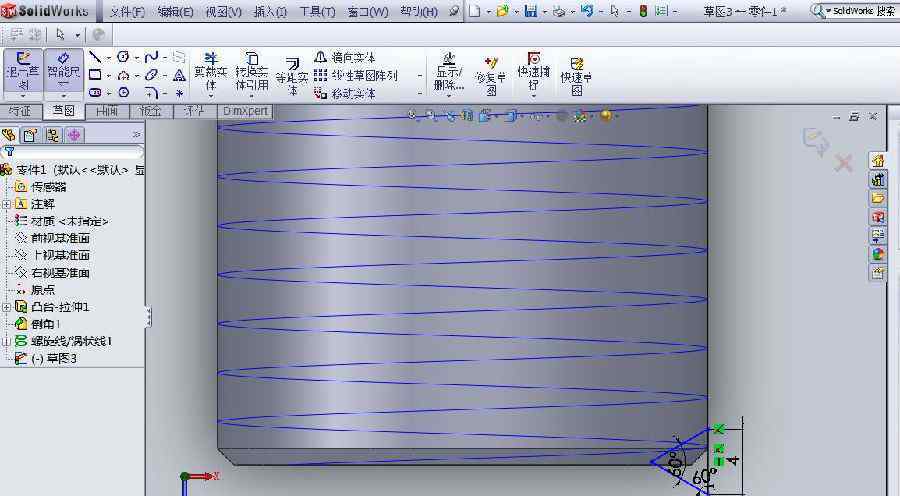

(9).画一个边长为4的正三角形,如下图所示:
(10).选择确认,如下图所示:
(11).特征→扫描后方交会,如下图所示:

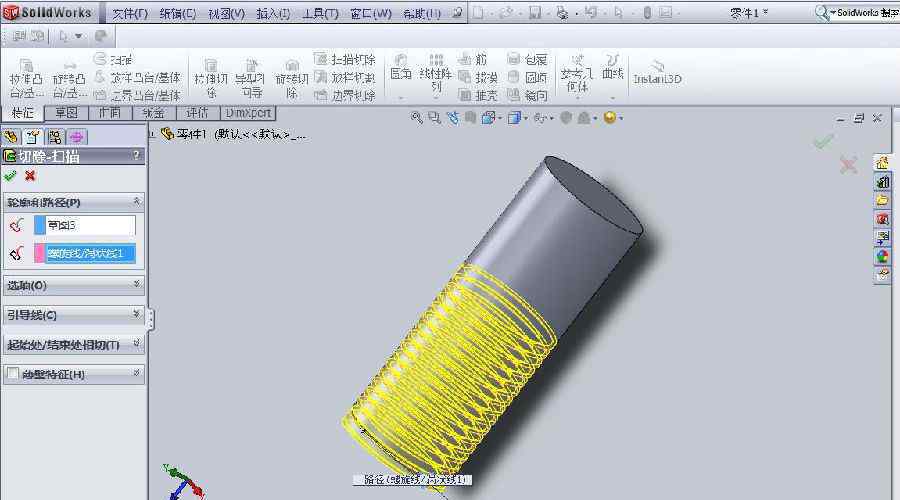

(12).选择正三角形,然后选择螺旋线,如下图所示:

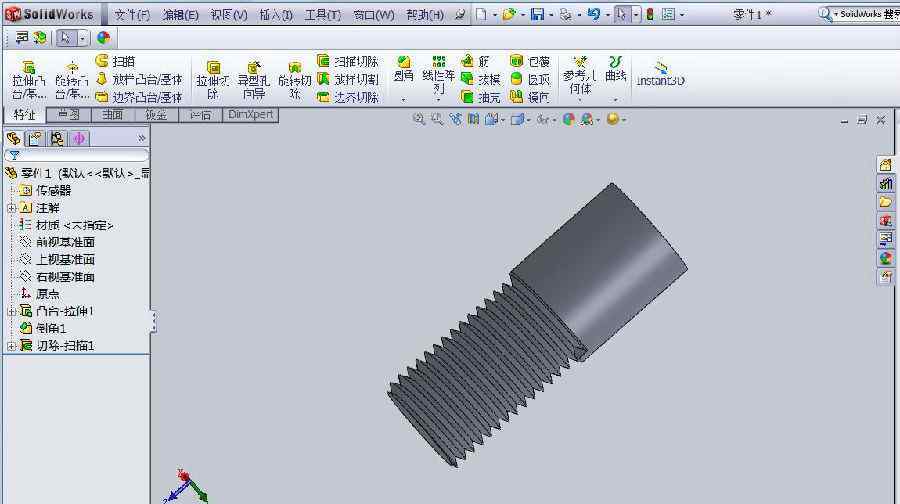

(13).选择确定→螺纹加工,如下图所示:

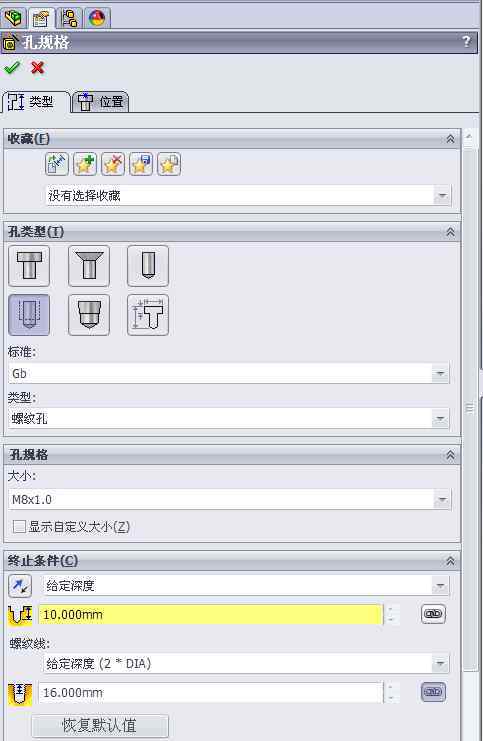

第三,可以使用插入特征形状的孔
