定义

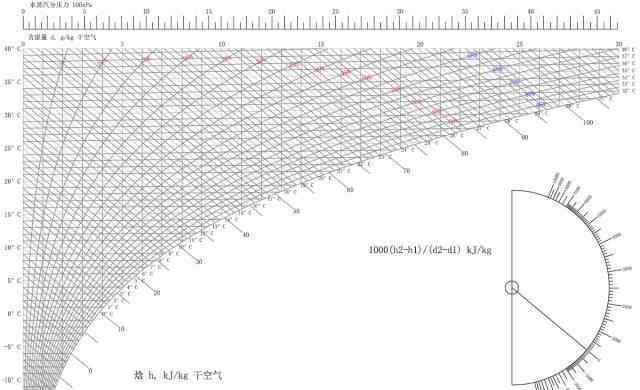

焓湿图:显示空气体各种参数之间关系的线图。

焓湿图就像一本字典，可以根据拼音(某个参数)(空其他参数)查找文字。

空气体的部分参数

干球温度(℃):简称温度，通常用温度来衡量。

含水量(g/kg):湿空气体中与1千克干空气体共存的水蒸气质量。

通常的空气体含有水蒸气，所以是湿的。湿空气体可分为干空气体和水蒸气。

相对湿度:在同一温度下，空气体中水汽压和饱和水汽压的百分比。

一立方干空气可以“喝”10g水，但现在只有5g“喝”了，所以相对湿度是50%。

焓(kj/kg):一千克物质包含多少千焦能量。

可以简单理解为一般的内能，即空气体中含有多少能量。

热湿比:热焓变化(△h)与含水量变化(△d)之比。

热量和水分含量变化值的比值。

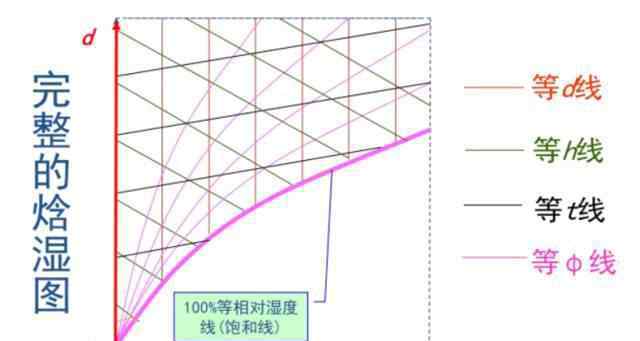

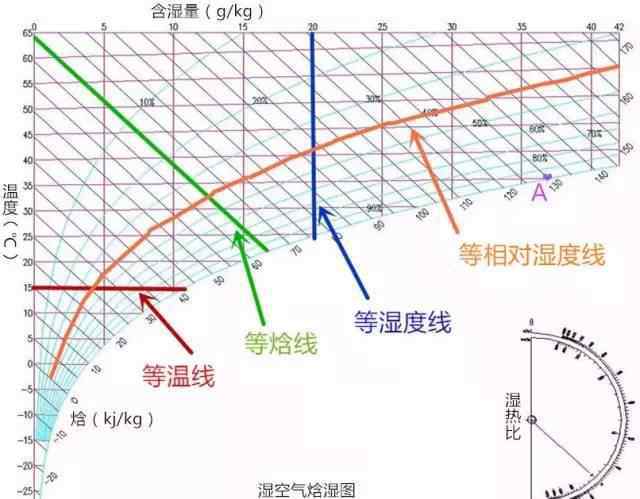

等值线

等温线:线上的温度是一样的。它的平行线也是等温线。

在相同温度下，空气体的含水量越大，相对湿度和焓越大。(非水平)

等焓线:线上的焓值相同。它的平行线也是等焓线。

在焓相同的情况下，空气体温度升高，水分含量降低。

等湿线:线上的湿度是一样的。它的平行线也是等湿线。

同样的水分含量，空气体温度越低，焓(能量)越低。

等相对湿度线:线上的相对湿度相同。它的平行线也是等相对湿度线。

在相对湿度相同的情况下，空气体温度越高，焓(能量)越高。

[小应用]

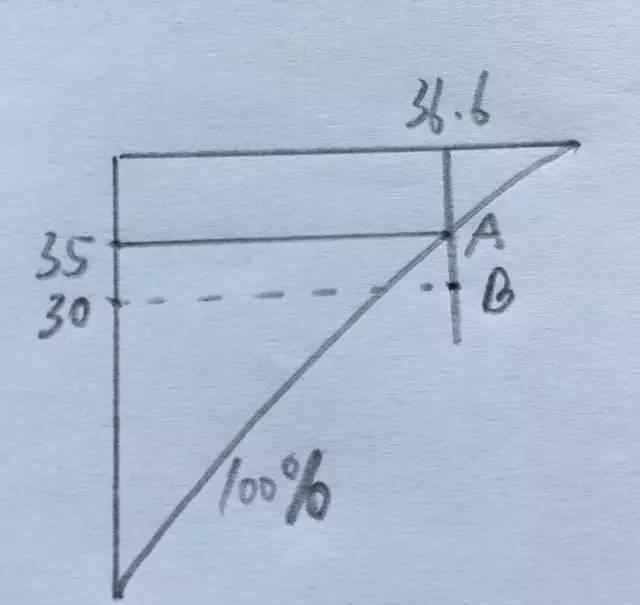

露点温度:空气体中的水蒸气变成露水时的温度。图2中a点温度35℃，相对湿度100%，焓130kj/kg，含水率36.6g/kg。

此时，如果温度降至30℃，水分和气压将保持不变。a点处于B点(虚点)状态。此时，当相对湿度大于100%时，多余的水将从气态凝结成水滴，直到相对湿度小于或等于100%。

你应该能在这里读到焓湿图。让我们再试一次。

[大应用]

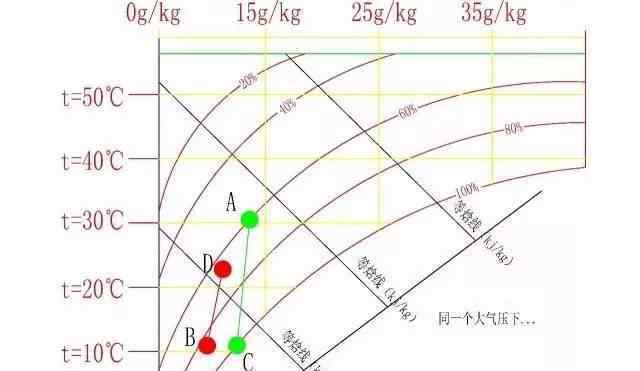

例:冬/夏空调节和焓湿图的使用相应改变。

A点:正常夏季无空调节的房间，温度:30℃，相对湿度:60%，含水率:13.6g/kg。

A → C(夏季家用空冷却管路)

湿气含量变小:水蒸气被房间里的人和物“吐出”

焓降:通过室内人和物散发的热量来调节制冷量

房间太大或者窗户开着，可能会比上面大，房间也不会冷。

降温:焓降表示空气体能量较少，温度较低。

相对湿度越高:温度空越低，“喝”水的欲望越低。

a点，空气可以“喝”3g水，空胃里有1.5g水，相对湿度50%。

在b点，冷却后只能喝1g，然后排水管排出0.8g，剩下0.7g，相对湿度70%。

因为空对“喝”水的欲望低，夏天空的语气一般不会太干。

B → D(冬季家用空调温线)

焓增加:房间失去的热量

如果房间太大或者窗户开着，可能会比上面大，房间也不会热起来。

温度升高:空气体受热，能量增加，焓增加。

随着水分含量的增加，空气体对“喝水”的欲望更高，不断从空气体中吸收水分。

相对湿度降低:不断地从空气中“喝”水，仍然不能满足随着温度升高而大大增加的“喝”水的欲望，而空气仍然“渴”。

数字的例子可以看做是从b到a的过程，因为空一直“喝”水，冬天打开空会很干。你可以在房间里放一盆水，让空气体“喝”盆里蒸发的水，而不是我们皮肤的水。

扩展的知识点

湿球温度

相对于干球温度。一般来说，湿球温度是目前环境仅通过蒸发水分所能达到的最低温度。

图6:百度百科

焓公式

热力学中表征物质系统能量的一个重要状态参数。系统中的热力学能加上PV能。

H=U+PV

h代表焓，u代表内能，p代表压力，v代表体积。

绝对湿度

在标准条件下，每立方米湿空气体所含水蒸气的质量，即水蒸气密度，以g/m3为单位；。

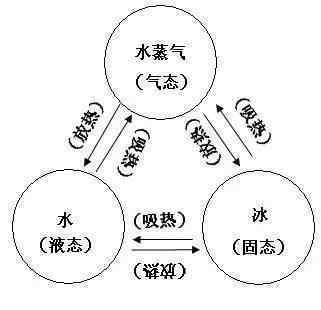

显潜热

显热:物体不发生化学变化或相变时，温度上升或下降所需的热量称为显热。

50℃的水变成90℃的水吸收的热量为显热。

潜热:指物质在等温、等压条件下从一个相变为另一个相时吸收或释放的热量。

把100℃的水变成100℃的蒸汽所吸收的热量就是潜热。

小心点。

1.饱和度空线是相对湿度为100%的等相对湿度线。特点:干球温度、湿球温度和露点温度相等。

2.等温球温线与等焓球温线基本平行，因此工程上等焓球温线近似替换为等焓球温线。

3.等含水率线就是等露点温度线。因为露点温度的定义已经解释了相同含水量的状态点，所以露点温度是相同的。

空焓湿图上空气干球温度、湿球温度和露点温度的搜索方法

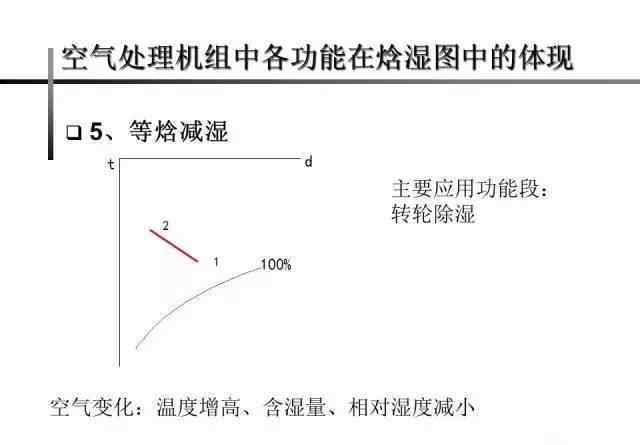

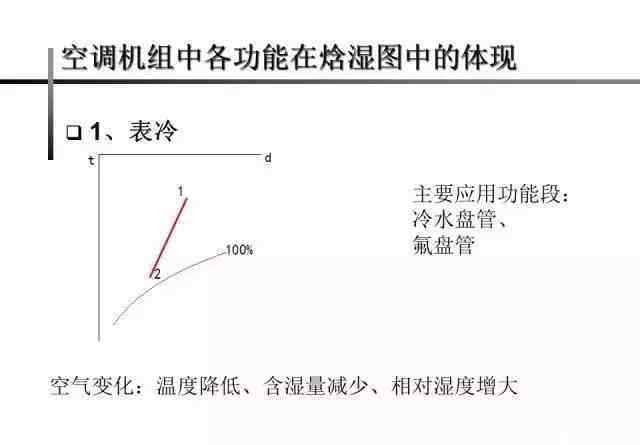

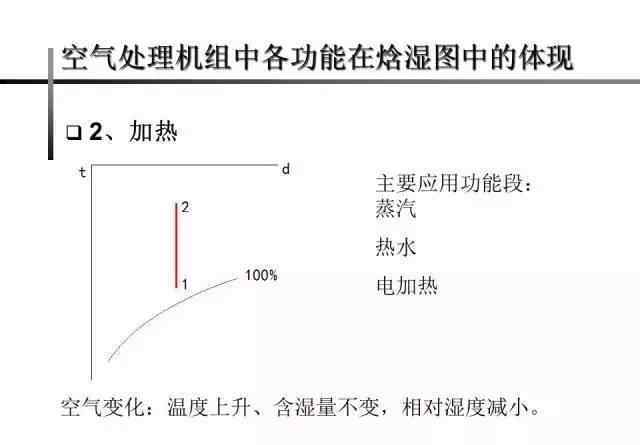

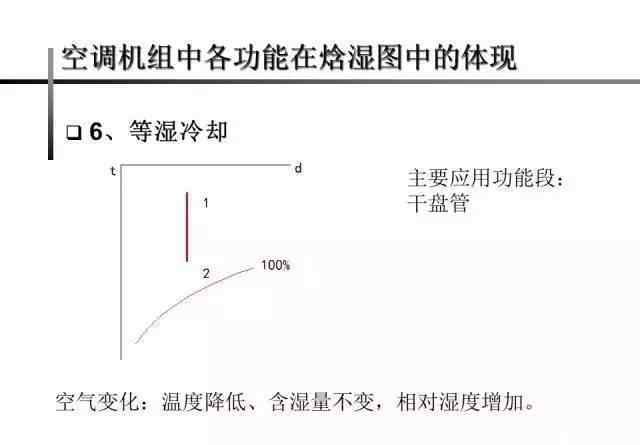

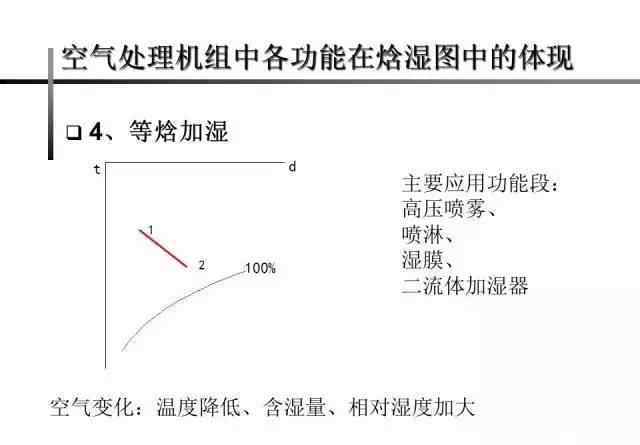

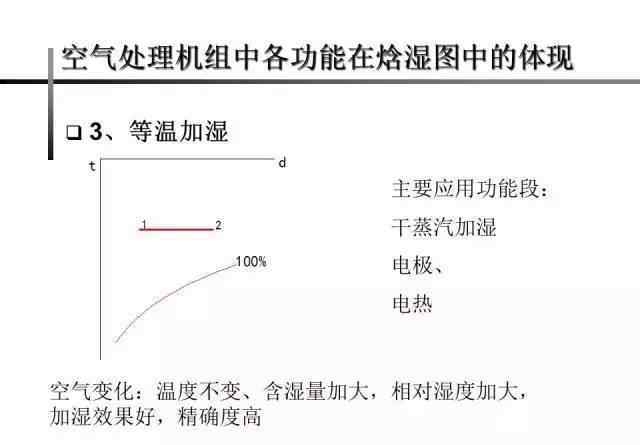

空焓湿图中调节单元各功能的体现(图:网络)

其他问题_

已知条件:

1.假设已知气体状态点a，干球温度为20℃，相对湿度为60%。

2.当这种空气体吸收Q=10000KJ/h的热量和w = 2kg/h的水分时，因此，空气体发生变化，成为状态点B..

3.变化后的焓为59kJ/kg。

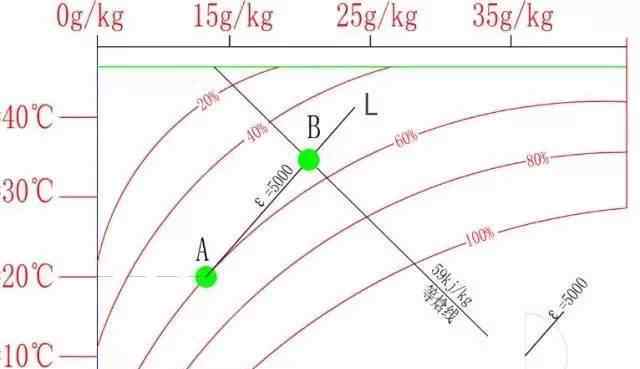

平行线解决方案:

1.在焓和湿度图上找到气体的起始点a

2.热湿比ε=Q÷W = 10000Kj/h÷2Kg/h=5000，通过A点画一条与热湿比5000的线平行的线L..

3.求焓值为59kJ/kg的等焓线，与L线的交点为b点。

要点:热湿比线必须是空气体初始状态点A到空气体处理后状态点B的连线。
