发泡水泥 水泥发泡剂在发泡水泥中，到底有多重要？

水泥发泡剂在发泡水泥中有多重要？泡沫水泥的质量取决于水泥发泡剂，以美宜邦水泥发泡剂为例。该发泡剂生产的泡沫稳定性好，可在低温环境下施工，一次浇注高度是同类水泥发泡剂的两倍以上。先说水泥发泡剂各项性能指标对泡沫混凝土质量的影响。

首先，泡沫越均匀越好，气泡直径应该是一个尺寸

气孔的理想孔径分布越窄越好，即气孔的孔径应尽可能一致，差异不要太大。因此，要求泡沫应该是均匀的，而不是不同的尺寸。泡沫的气泡直径不能完全相同，但应基本相似，气泡直径范围应尽可能小，最大气泡直径和最小气泡直径之差不应太大。如前所述，要求由泡沫形成的孔是均匀的，从而可以防止压缩应力集中在大孔处而降低压缩强度。如果泡沫尺寸不均匀，应力集中在大泡沫中，容易造成成为薄弱环节，受压时先开裂。

第二，泡沫稳定性越高越好，泡沫稳定时间越长越好

稳定性好的泡沫液膜坚韧，机械强度好，在浆料的挤压下不易爆裂或过度变形。另外具有自保水性，液膜上的水在重力和表面张力的作用下不易流失，能长时间保持泡沫液膜的厚度和完整性，使泡沫能长时间保留而不爆裂。

1.泡沫稳定性对孔隙有三个作用:能使大部分泡沫不消失，初凝后会固定在泡沫混凝土中，形成孔隙。如果泡沫稳定性不好，浇注后大部分或一小部分泡沫会爆裂，形成的孔隙很少。甚至浇注后不久泥浆就会坍塌，俗称塌模，导致浇注完全失败。

2.稳定性好的泡沫，浆液在挤压下不容易发生太大变形，并有一定的抗压能力使自身保持近似球形，最终能形成孔形良好的球形孔；

3.稳定性好的泡沫，液膜在浆体中不易破裂，也不易形成破裂气体串通形成的连通孔。因此最终形成理想的闭孔。泡沫稳定性越差，闭孔越少，连通孔越多。因此，泡沫的稳定性应以浇注后不塌陷、气孔近球形、互不连通三个指标为依据，而不是仅仅浇注后不塌陷。大多数人把浇注后不坍塌作为泡沫稳定性的衡量标准，这其实是一种误解，也是泡沫稳定性的最低标准。

当没有标准测试仪器测量其沉降距离时，泡沫稳定性可以通过泡沫稳定时间来测量。泡沫稳定时间应满足所用胶凝材料初凝的需要。因为泥浆初凝后，泡沫可以固定，泡沫形态可以保留，可以变成孔隙。

众所周知，任何胶凝材料，包括水泥和菱镁矿，都有一个初凝时间，尤其是使用最广泛的普通硅酸盐水泥，初凝大多晚于45分钟。如果泡沫稳定性差，水泥等胶凝材料还没有初凝，泡沫已经破裂，那么泡沫就不能在混凝土中形成孔隙。一般来说，对泡沫稳定性的最低要求是使泡沫稳定时间比胶凝材料的初凝时间长10 ~ 20 min。由于各种胶凝材料的初凝时间不一致，对泡沫稳定时间的要求也不同。一般来说，快速凝胶固化材料的泡沫稳定时间可以更短，慢速凝胶固化材料的泡沫稳定时间应尽可能长。即使同一种胶凝材料的温度不同，初凝时间也不同，变化相当大。比如普通硅水泥，夏天不到40分钟可以初凝，5℃以下的冬天不到80分钟就不会初凝。所以泡沫的稳定时间不可能有一个恒定的具体标准，要根据情况来确定。为了使泡沫满足各种使用条件的需要，稳定的时间越长越好。一般来说，泡沫的稳定时间应符合以下要求；

1.当用于不含促凝剂的硅酸盐水泥时，稳定时间应大于60分钟；；理想情况下应该是3h以上。

2.当用于快凝水泥如硫铝酸盐水泥、高铝水泥、铝酸铁水泥和快凝硅酸盐水泥时，稳定时间应大于30分钟，优选大于60分钟；；

3.用于镁水泥时，稳泡时间应大于40分钟，最好大于80分钟；；

4.当用于含有大量填料或粉煤灰等活性废渣的胶凝材料时，应延长泡沫稳定时间。填料或活性废渣的量越大，泡沫稳定时间应该越长。

具体稳泡时间要通过小试确定，原则是浇注后不塌模，成孔后不连通，不过度变形。大原则是泡沫稳定时间越长越好。

第三，气泡直径越大越好，应该在1 mm以上。

这是对孔径的要求，对气泡直径的要求也是如此。很多生产者和一些专家都误导了泡沫孔径小到0.1mm的追求，事实上，如果物理发泡的气泡直径大，泡沫稳定性差就不能生产泡沫混凝土。同样的原材料和配方，同样的设备和工艺，仅改变气泡直径，1mm气泡直径的泡沫混凝土的抗压强度比0.1mm气泡直径的泡沫混凝土至少高20%。所以追求0.1mm以上的大气泡直径是错误的，这是泡沫混凝土生产中的误区，应该纠正。

第四，泡沫渗出率越低越好，避免使用乳状泡沫

前面已经介绍过，泡沫可分为水多泡沫少的乳液泡沫和泡沫多水少的海绵泡沫，其中乳液泡沫不合格，为劣质泡沫，不能使用。

泡沫产生后，逐渐渗出水。它的渗出由两部分组成:

1.泡沫液膜出血。这部分水是液膜分泌出来的，是液膜在重力引流、表面张力引流和液膜破坏引流的共同作用下分泌出来的。泡沫液膜越厚，出血越多。气泡破裂越快，出血越多。

2.泡沫之间的水。这部分是没有气泡液膜的水。发泡剂和发泡机的发泡性能越差，气泡间的水分越多，不能形成泡沫液膜。它们其实是不会变成气泡的水。

泡沫渗出率很高的时候，会像浮汁一样稀薄，涓涓流淌，不会堆积。泡沫里有很多水。这种泡沫加入水泥浆中，水泥浆变得很薄，但泡沫少，浆体尺寸小，产生的泡沫混凝土密度很高，不符合技术要求。

所以不能用乳液泡沫。符合技术要求的泡沫外观应为海绵状的细小气泡，像白云和弹起的棉花一样堆积，不会乱流。这种泡沫含水量很少。这说明它的泡沫液膜出血少，泡沫不易破裂，气泡之间水分少，气泡量很大，大部分是气泡。这里需要强调的是，海绵泡沫必须是气泡直径在1毫米以下的小气泡，而不是几毫米甚至几十毫米的大气泡。大气泡容易堆积，像白云一样，但也因为气泡直径大而不合格。

泡沫低透水性的要求主要是保证泡沫中气泡的数量和泡沫混凝土的孔隙率，即保证泡沫混凝土的密度。

5.泡沫对水泥材料没有负面影响

胶凝材料是泡沫混凝土强度的主要来源，泡沫的加入不会影响其胶凝性能，即不会产生负胶凝效应。不是各种泡沫都能做到这一点。

在长期试验中，我们发现许多泡沫阻碍了水泥、菱镁矿和石膏的胶凝，并会降低泡沫混凝土的强度。有时候，即使是硬化的混凝土，也基本上像一盘散沙一样失去了强度。这些泡沫的稳定性非常好，不需要使用几个小时，看起来像海绵，泌水少，细腻均匀，各方面都符合技术要求，但与胶凝材料不相容，不能用于生产。这说明在影响强度等其他方面合格的泡沫最终达不到技术要求。

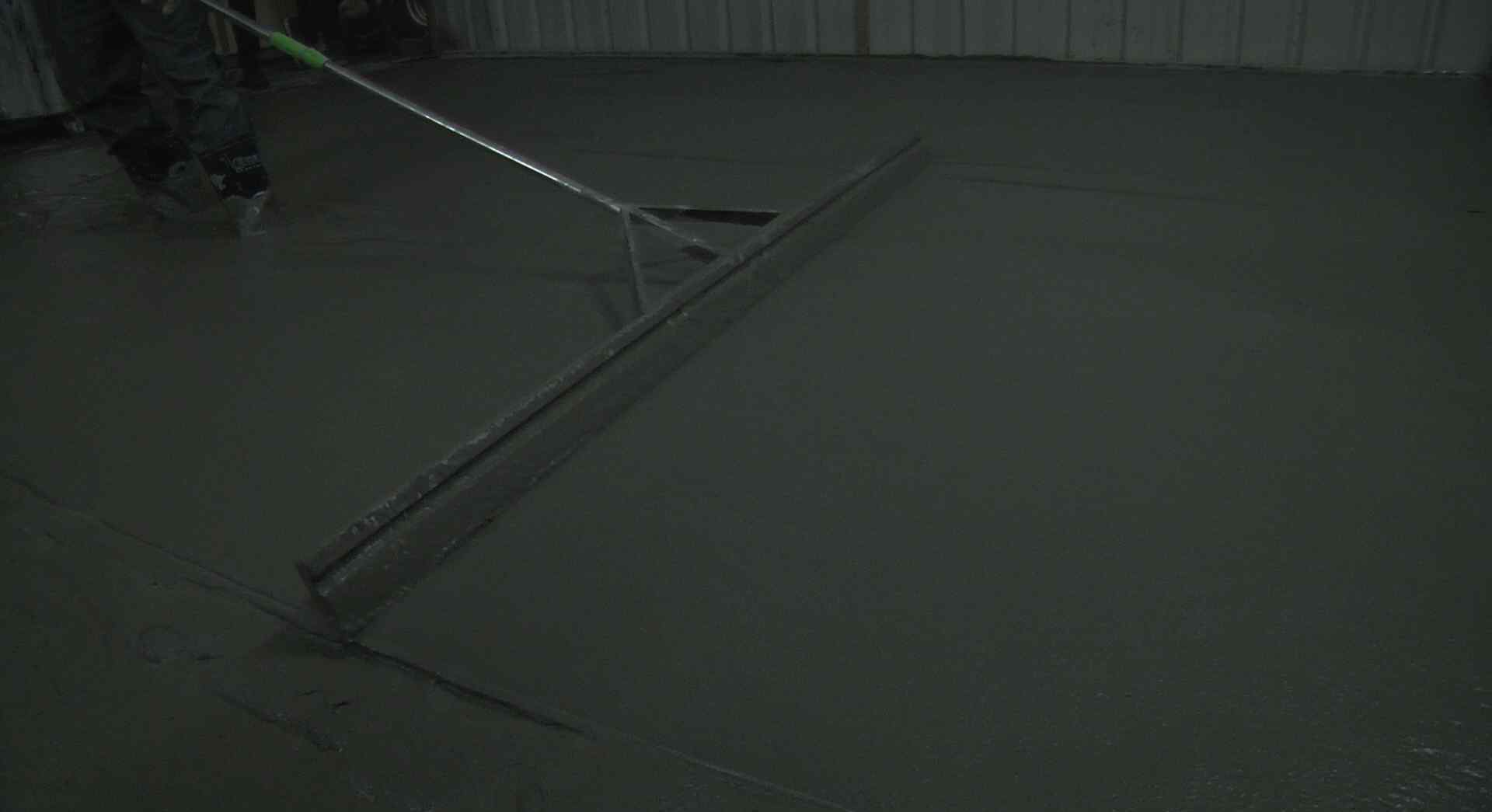

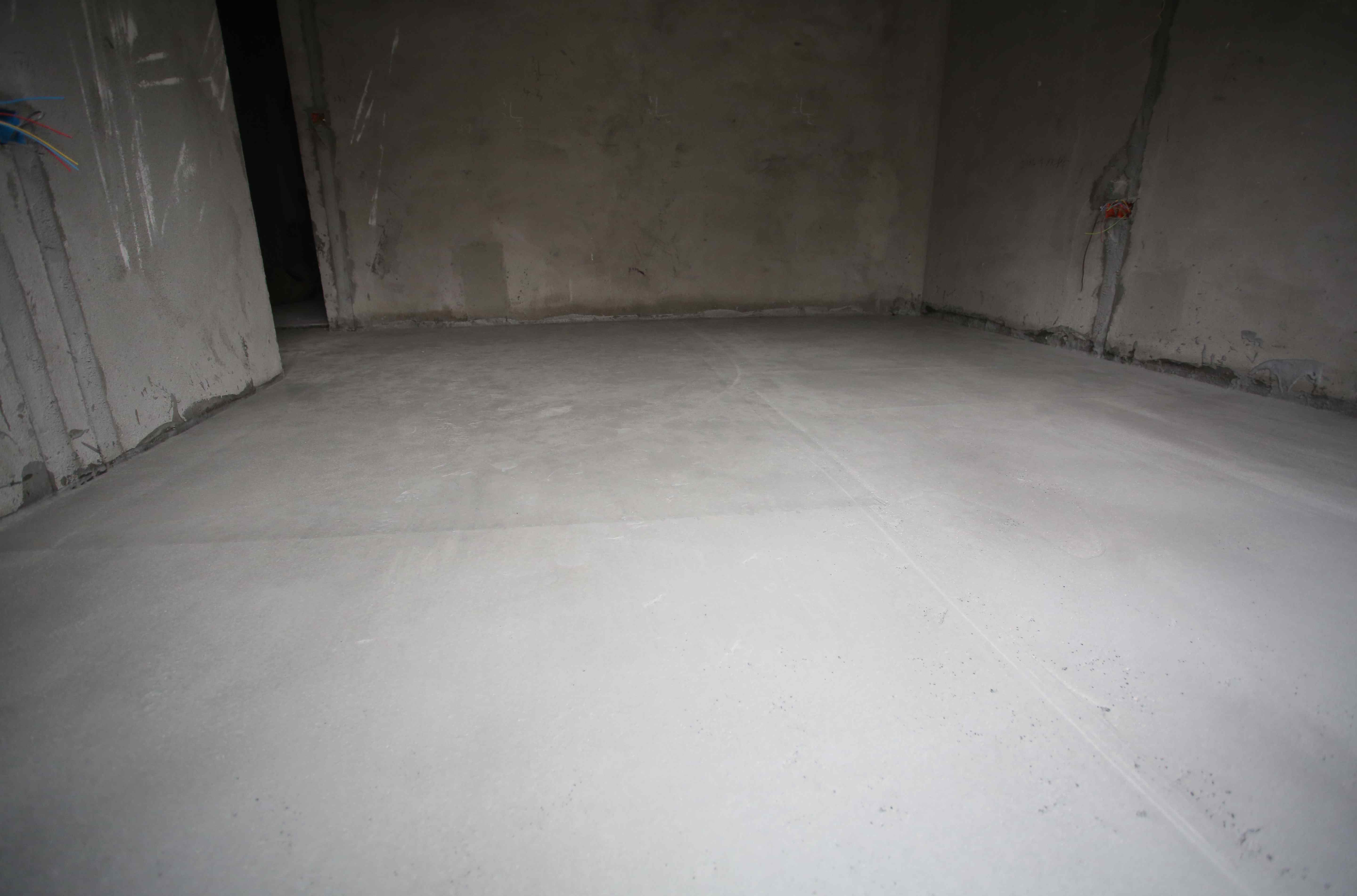

目前各地使用的都是成熟的泡沫水泥，硬度要求也不一样。比如美益邦找平速填宝，就是专门用于地面找平的新材料，直接用水泥和水混合找平，不用砂，降低成本。而且硬度也达到国家标准。
