太阳能支架安装是光伏系统安装过程中的重要工序，光伏支架系统的安装直接影响光伏系统的使用寿命。

目前常见的建筑屋面有三种，第一种是水泥混凝土屋面，第二种是钢结构彩钢瓦屋面，第三种是瓦屋面。以下描述了这三种屋顶类型的光伏太阳能支架的安装。

1.在混凝土屋顶上安装光伏太阳能支架

水泥平屋面的支撑可分为两部分，一部分是支撑的基础部分，另一部分是支撑部分。支架底座采用C30混凝土。

水泥墩标签及排列表

脚手架材料

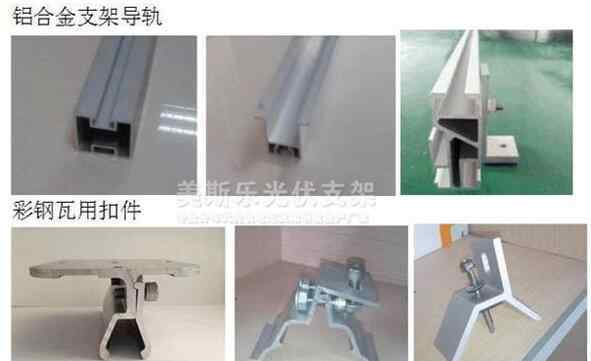

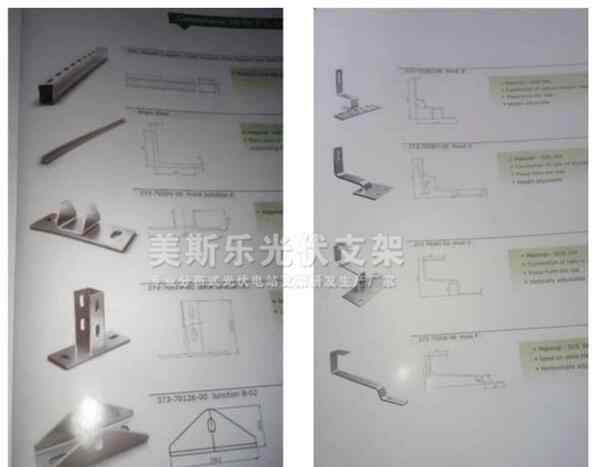

了解每个部件的形状和用途也便于支架的快速安装

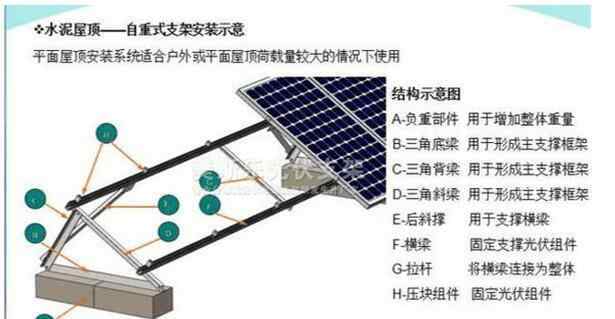

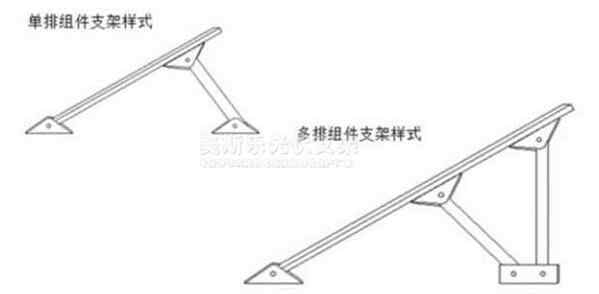

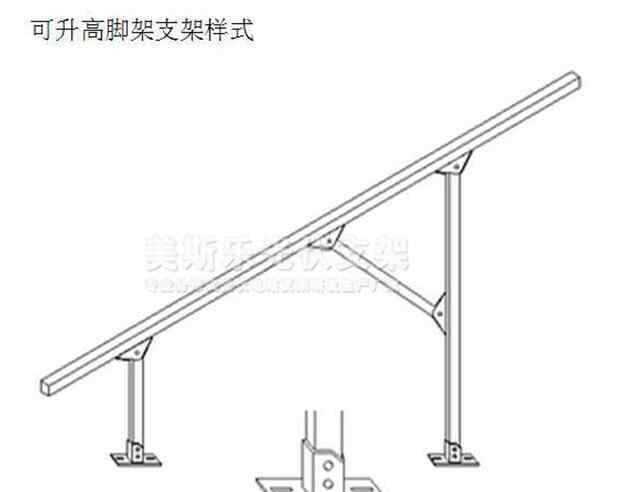

水泥地面或地面电站常用支撑形式

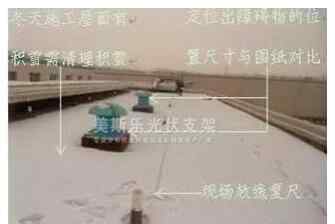

测量和放线

一、平面控制测量

根据施工设计图纸和设计要求，测量光伏组件支架在屋顶相应位置的布置尺寸。提供施工测量放线标志，并根据图纸作为施工标志。

根据施工图纸，确认建筑朝向和屋顶障碍物位置是否正确；如果没有，第一时间与技术部门协调确认。

b、高程控制测量

利用水准仪，选取顶板支架平面内的最高点作为基准，测量并标注顶板施工范围内的上下高差，方便支架安装时水准测量部分的统计、制作和后续施工。

样品组装和焊接:

支架批量安装前应进行试焊，质量检验和设计确认合格并封样后，方可批量焊接支架。

支架和指骨组装

a、根据设计图纸和现场测量结果，确定第一组支架的初始安装位置。

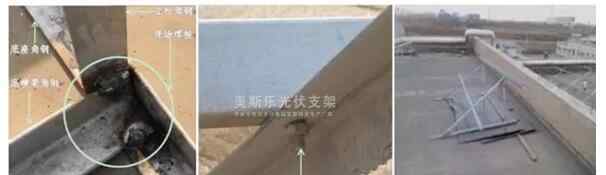

b、根据施工图纸及相关技术要求，焊接底梁及左右交叉支架。

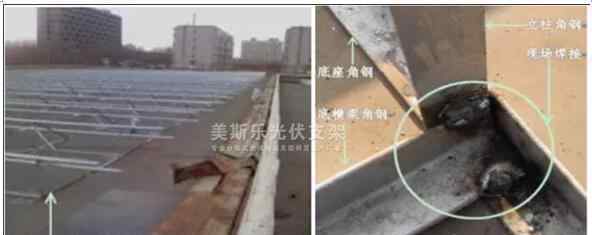

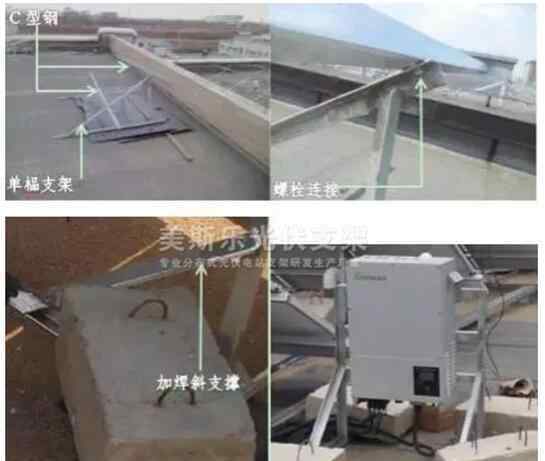

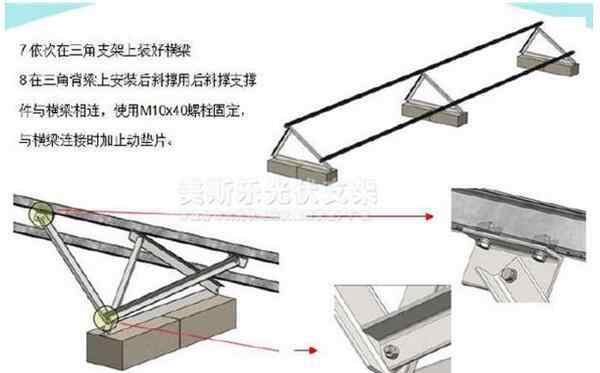

c、根据设计图纸尺寸确定主梁位置，用螺栓固定主梁，完成独立标准支架的组装。焊接特殊位置支架。如图所示:

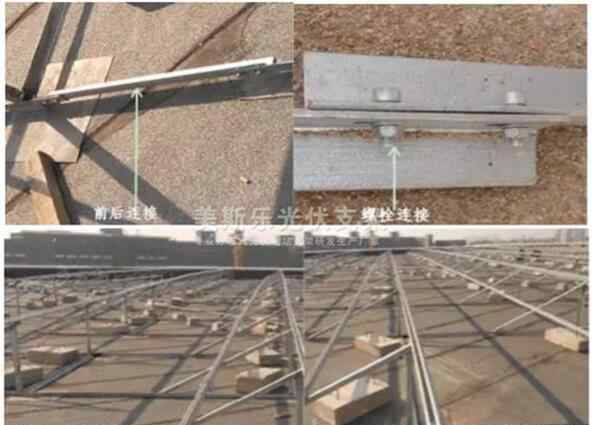

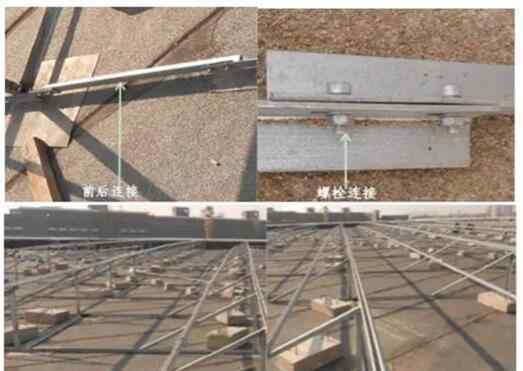

d、独立支架焊接组装完成后，先将独立支架放在第一步确定的位置，垫上橡胶垫，防止钢结构支架与屋面防水层直接刚性接触。然后按照图纸尺寸依次安装支架，用左右连接螺栓固定。完成单排支架的安装。

e、在第四步的基础上，根据设计图纸确定第二排的安装位置。安装第二排支架。两排用构件螺栓连接牢固。按照D和E的顺序依次安装模板方阵。

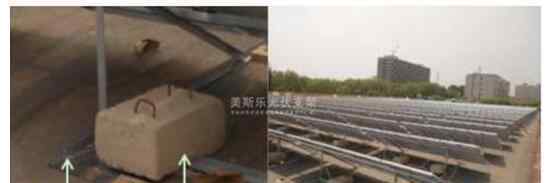

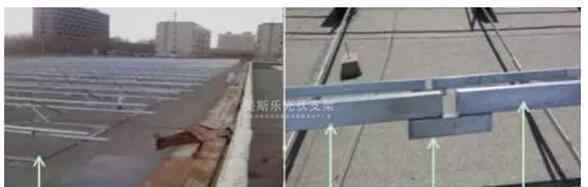

f、样品支撑方矩阵安装完成后，放置配重混凝土块，并按照设计图的位置和方式放置配重块。如图所示:

g、根据设计图纸对屋面构件进行支撑整体安全固定和防雷连接构件。

上述步骤完成后，修复损坏的屋面防水部分，对支架的焊接和支架构件的切割部分进行防腐处理。完成支架模板方阵的所有安装操作。

样方矩阵合格后，按上述步骤依次完成单体建筑屋面支架的安装。

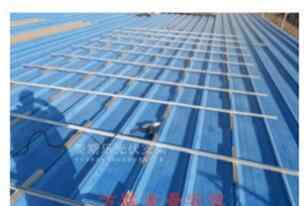

2.彩钢瓦屋面框架安装

彩钢瓦一般用于轻钢结构建筑，在标准化厂房和仓库中较为常见。

彩钢屋屋面龙骨安装的具体步骤:

a、准备工作，将螺钉平行拧到夹具上，以备后用。

b、测量放线和尺子设置，根据设计图纸中彩钢板吊耳与照明带的位置关系和龙骨夹具的位置尺寸，将第一节指骨中的第一排夹具和第二节指骨中的第一排夹具定位。依次排脚，确定每排屋面中方龙骨固定物的安装位置。

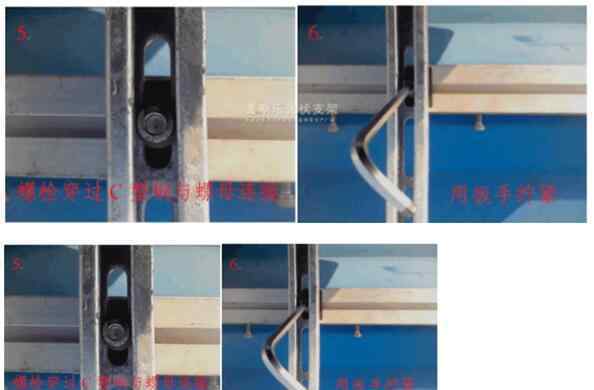

安装并固定夹具

d、根据设计图纸安装构件龙骨。

e、按上述步骤，完成龙骨方片的安装。

注:屋面龙骨安装施工时，按设计要求安装样板和模板方阵。申请检验。只有在质量检验和设计确认合格后，才能进行批量安装。

3.在瓷砖屋顶上安装太阳能支架

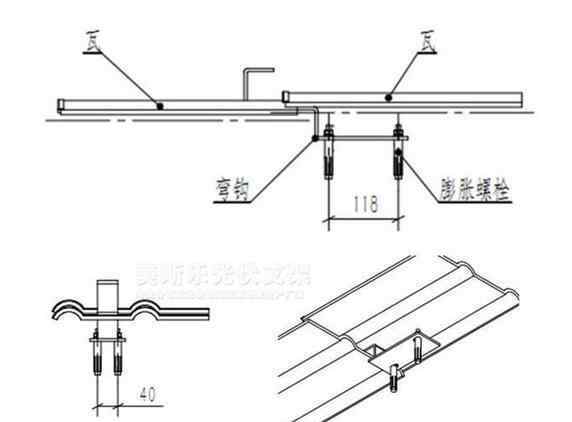

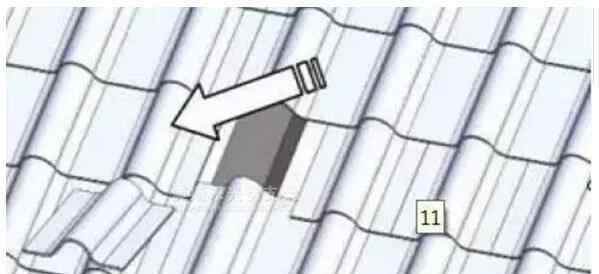

1、安装瓷砖屋面支架，揭开瓷砖

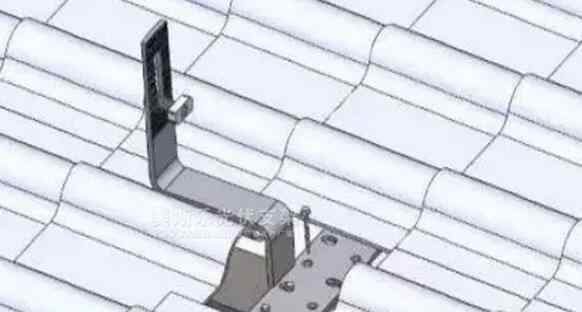

2.用自攻螺钉或膨胀螺钉将挂钩固定在屋顶凉鞋或水泥层上；

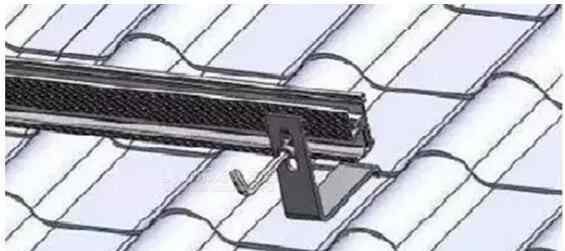

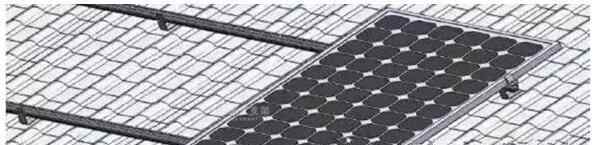

3.盖上瓷砖，然后用内六角螺栓和滑动螺母将导轨安装在挂钩上；

4.将挂钩与铝型材依次连接；

5.用铝型材连接组件；

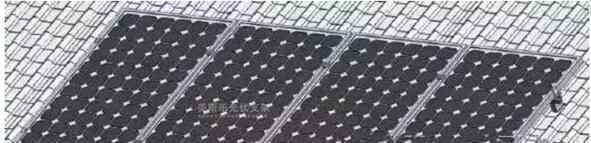

6.依次安装和连接组件；
