丝网印刷油墨 丝网印刷工艺技术

丝网印刷技术

丝网印刷概述

丝网印刷材料

丝网印刷制版

丝网印刷工艺

丝网印刷应用

4.丝网印刷油墨刮刀

刮板的定义

刮墨板的类型

刮墨器的功能

刮擦橡胶

橡胶条形状

油墨层厚度和胶带形状的调整

回墨板

刮墨板

将油墨从网版转移到承印物上的工具。

刮墨板的类型

手动刮墨器:由刮刀手柄和刮刀胶条组成；

机墨刮刀:由刮刀架和刮刀胶条组成。

刮墨板的作用:

通过压刮，对印版施加一定的印刷压力，网框内的油墨通过网挤到承印物表面。

刮墨胶

橡皮的宽度略大于图文宽度。材料是不同硬度和公差的橡胶。

适用于油墨层较厚的印刷。

印刷纸和纸板。

印刷高硬度玻璃、金属和陶瓷。

油墨层厚度的调整

调整刮刀与印版之间的角度，角度越小，油墨量越大；

调节压力。压力大了，墨水就多了

胶带的选择

对于较硬的基材，选择硬度较小的胶条；

对于较软的基材，选择高硬度的橡胶条。

回墨板

回墨板边缘呈圆形，与刮墨板压力不同；

角色:

为了在刮墨器再次打印时有足够的墨水；

将油墨刮回到初始位置；

用墨水堵住图形部分的网，避免网内的墨水变干。

材料:铝和不锈钢。

5.丝网印刷的模板材料

模板定义:由胶膜、薄膜或其他材料组成的密封层，附着在屏幕上，使非图形部分不漏墨。

模板材料:

刀刻隔膜；

感光胶；

感光胶片；

刀刻隔膜

材料:在聚酯薄膜基材上涂布乳胶膜。

特点:切割性能好，边缘光滑；

用于印刷机器铭牌和单色黑白原稿；

分为耐溶剂性和耐水性；

耐溶剂膜层为聚乙烯醇，用水将膜层转移到丝网上。用于标志。

耐水膜层为硝酸纤维素，膜层用溶剂转移到丝网上。用于服装等。

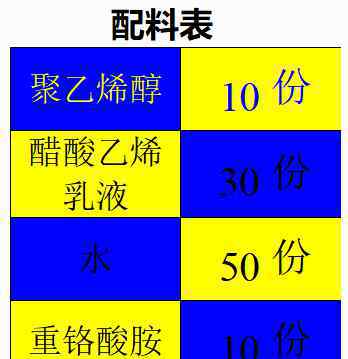

重铬酸盐照相乳剂

功能:用碱脱脂屏幕，水洗，涂上重铬酸盐乳液；

优点:感光度适中，成膜性好；

缺点:Cr有毒，污染环境；

敏化原理:聚乙烯醇与重铬酸铵发生交联反应，曝光部分硬化形成模板，未曝光部分显影去除。

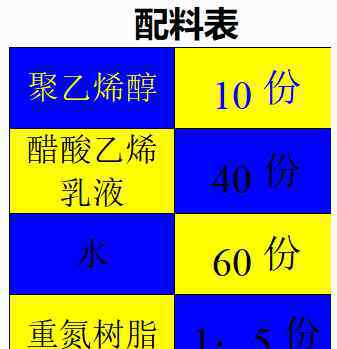

重氮照相乳剂

重氮树脂是对重氮二苯胺和多聚甲醛的缩聚物。

敏化原理:聚乙烯醇与重氮树脂反应，曝光部分硬化形成模板，未曝光部分显影去除。

丝网感光胶片

制作丝网感光膜的工艺流程；

在聚酯片基上涂感光层-->曝光显影-->将图文转到丝网-->加压->烘干-->涂胶。

光敏树脂的组成:

明胶；柠檬酸铁胺；丙烯酰胺；N，N-甲基双丙烯酰胺。

曝光机制:

铁盐还原成亚铁盐，用双氧水浸泡产生羟基自由基，引发丙烯酰胺和N，N-甲基双丙烯酰胺交联聚合硬化；不敏感的部分溶于水。

6丝网印刷用油墨

丝网印刷油墨概述

丝网印刷油墨的要求

纸用丝网印刷油墨

塑料用丝网印刷油墨

玻璃陶瓷丝网印刷油墨

金属丝网印刷油墨

织物用丝网印刷油墨或色浆

电子工业用丝网印刷油墨

丝网印刷油墨概述

丝网印刷油墨种类繁多，主要表现在两个方面:基材种类繁多和着色剂种类繁多。

丝网印刷油墨的粘度大于柔版印刷油墨，与压花印刷油墨相似。关键是不同的承印物不能被其他油墨替代。

丝网印刷油墨的要求

具有理想的干燥、固化和成膜特性；

UV油墨适合高速印刷；

安全使用和环境保护。

纸用丝网印刷油墨

海报颜色:暗淡，有一定遮盖力，用于印刷广告、海报；

半光油墨:油墨层薄，快速干燥，干燥器15秒；

光泽油墨:干燥2~5h，具有一定的遮盖力，用于印刷转印材料、木材、塑料、金属等。

透明油墨:套印效果好；

铜墨:金色，可以达到完全的金色效果。但由于其主要成分是铜，所以容易被氧化；

荧光墨水:半透明，光源入射时能发光。印刷时背景色要刷成白色，可以提高发光亮度；

可刮墨:用于印刷奖卷、IC卡等。

塑料用丝网印刷油墨

印刷前需要对塑料进行预处理，以提高其表面分子活性。

以甲苯和乙酸乙酯为溶剂的聚苯乙烯；

双组份墨水，混合几天后寿命，PE PET。

玻璃陶瓷丝网印刷油墨

玻璃和陶瓷制品的印刷可分为直接印刷和间接印刷。※.直接在产品表面印刷树脂热固性油墨；间接印刷专用油墨需要高温烧结，其油墨需要耐高温。

金属丝网印刷油墨

金属用丝网印刷油墨必须具有优异的耐热性、耐化学性、耐酸碱性、耐溶剂性和耐水性，以及较强的绝缘性和附着力。※:

金属丝网印刷油墨包括氧化聚合型、蒸发干燥型、热反应型和特种油墨。※:

织物用丝网印刷油墨或色浆

织物丝网印刷油墨不仅要考虑牢度和良好的手感，还要追求颜色、光、空和纹理的变化，因此有很多种，如颜料油墨、染料油墨、反射油墨、发泡油墨、升华油墨、闪光油墨等。※:

电子工业用油墨

※印刷电路板用油墨大致可分为两种:导电油墨和保护层油墨。

*保护层在油墨腐蚀期间保护没有腐蚀的区域，然后在腐蚀后将其移除。

第三，丝网印刷制版

主要内容有:

丝网印刷工艺:

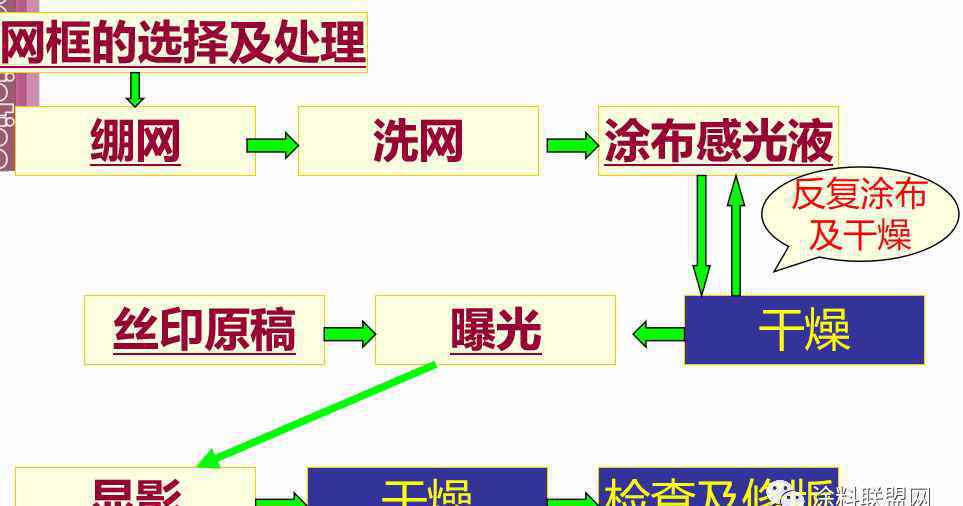

丝网印刷制版工艺流程图

丝网印刷制版

手工制版

感光制版

手工雕刻制版

手绘制版

直接感光制版

直室法感光制版

丝网印刷制版工艺框图

手工雕刻制版

手工刻膜制版包括制版和制版两个过程。手工刻膜制版:用透明膜覆盖原稿，按压原稿，用刀尖将图像刻在胶片上，用专用雕刻工具。深度要求:只能穿透胶片，不能穿透片基。无法打印复杂的图案。

自制横膈膜:方法:在描图纸上涂凡士林，用喷漆喷硝基胶带漆，干燥后再喷，约3-7次。方法，直接喷涂在聚酯片上。

厚度一般为20-80μm .

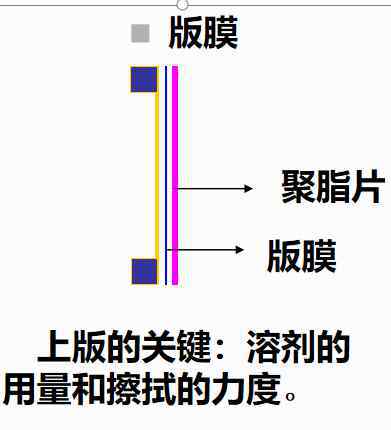

用浓度为7-10%的氢氧化钠溶液清洗筛框，干燥后压在屏幕上。用蘸有相应溶剂的棉丝擦拭屏幕。如果是聚乙烯醇膜，因为耐溶剂，所以用水转移；如果是硝酸纤维素膜，由于耐水，会被溶剂转移。

用明胶和聚乙烯醇直接涂在屏幕上。图形和文本是透明的，并且打印大的图案。

直接感光制版

将感光液直接涂在丝网上，干燥，贴上正片，用紫外线曝光，然后显影制成印刷版。

直室法感光制版

将预先涂在片基上的感光材料，用水或感光液作为粘合剂或粘合助剂转移到丝网上，干燥，贴上正片，用紫外线曝光，显影，即可制成印刷版。

在预涂感光膜上，正片紧密贴合，经紫外线曝光，显影成像，再转印到丝网上。

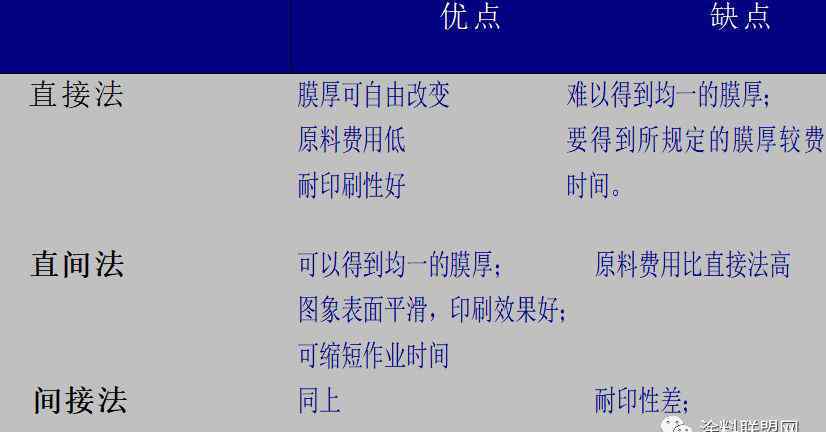

各种制版方法的优缺点

丝网印刷原稿

丝网印刷原稿一般是正片正片，包括手绘原稿、手工雕刻原稿、照相线条原稿和电子分版原稿。

手绘原稿是画在聚酯片上的，比如标题和简单的图案，边缘一定要光滑。

手刻原件采用深红胶片，撕去空的白色部分，要求边缘平滑。一个原创可以用很多次。

原摄影线通常是原文。

电分离原件

1.筛网上的行数与筛网目数之间的关系:筛网目数=4*筛网行数

一般来说，网线比率=网线数目/网线数目>:4 .由于结构的影响。)和网版厚度，不到20%的网点无法打印，而超过80%的网点被遮挡。

屏蔽角

加网角度要保证加网母片和屏幕之间没有莫尔条纹，不同颜色的版材之间套印后没有莫尔条纹。一般来说，靶线比越大，对筛选角度的考虑就越少。如果目标线比率较小，请查阅相关手册中的表格。在查找表格时，应该注意表格中的值是特定于特定屏幕的。

dmin≥2S+K

s:筛孔直径

k:两根相邻电线之间的距离

要在网版上完全打印一个小点，网版上的点必须满足以下要求:

dmin≥3S+2K

网架的选择和处理

网框的选择是基于被印件本身的形状、尺寸和印刷位置。一般有常规网架和异形网架，如弧形和圆形网架。

如果需要套印，就存在边框定位的问题。网框上一定要有定位标记。

此外，网框应预先涂上网胶。用7%的氢氧化钠清洗框架，然后涂上缩醛胶。缩醛胶溶于乙醇，用三份乙醇和两份缩醛胶稀释。乙醇挥发后，缩醛胶恢复原状。

张力网

手动网拉伸需要稳定的张力分布。其分布如图所示。还有手工拉网法，木网架用木条法和翻板法。

拉网机由筛网卡盘、拉网机构和动力机构组成。拉网时，用具有一定预张力的卡盘夹住钢丝网。将网拉伸到所需张力后，静置15分钟，使张力均匀传递。然后粘网。

直印要涂感光材料；在直接法中，感光材料涂在片基上。

涂布感光材料时，应改变涂布方向和正反面。涂布后，应在40℃下干燥。

印刷曝光需要420 nm左右波长的紫外光源。制版荧光灯适用于重氮敏化剂。不同光源的效果由好到坏依次是金属氯灯、氙灯、荧光灯。

有箱式和敞开式打印装置。箱式光源，真空泵和控制面板；敞开式有真空打印框，光源要单独配备。

发展

水性丝网印刷的发展。未曝光的触感用水枪冲洗干净，然后用毛巾或吸水纸擦拭，40℃烘干。
