时间继电器的作用 时间继电器的作用是什么？原理是什么？

时间继电器的功能

时间继电器广泛应用于遥控、通信、自动控制等电子设备中，是最重要的控制元件之一。时间继电器主要有空空气阻尼式、电动式和电子式。目前常用的时间继电器是大型集成时间继电器。时间继电器也广泛应用于生产设备中。它可以准确把握时间尺度，提高产品的精度和性能。

时间继电器具有自动监控功能。当时间继电器和其他设备放在一起时，可以形成程序空之间的路由，实现设备的自动运行。时间继电器在很多智能产品中都有使用。

时间继电器原理

线圈通电时，衔铁和支撑板被铁芯吸引，瞬间下移，使瞬间动作触点接通或断开。但活塞杆和杠杆不能随衔铁同时下落，因为活塞杆上端与气室中的橡胶膜相连。当活塞杆在释放弹簧的作用下开始向下运动时，橡胶膜会向下凹，上空气室中的空空气会变薄，使活塞杆因阻尼而减速。经过一定时间后，当活塞杆下降到一定位置时，延时触点被杠杆推动动作，使断开触点断开，闭合触点闭合。从线圈通电到延时触点完成动作的时间，这个时间就是继电器的延时时间。

延迟时间的长度可以通过螺钉调整空气室的进气口大小来改变。吸入线圈切断后，继电器在恢复弹簧的作用下恢复。空气体通过排气口快速排出。

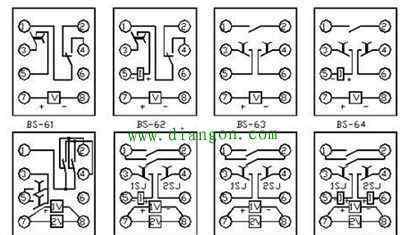

时间继电器的接线方法

1.控制线路

你把它当成DC继电器，用3和7连接12V控制电压；2、7接24V控制电压，其中7作为DC负极，使用时接零线，2接220V火线；

2.工作控制

虽然连接了控制电压，但是否起到控制作用，是由面板上的定时器决定的；

3.功能理解

是一种开关，单刀双掷，有一个带活动点的活动臂，就像普通闸刀开关的活动臂一样。8是可动点，5是常闭点。继电器不动时，两者相连，动时，8、6相连；

4.负载连接

电源零线或负极接电器零线或负极，电源火线或正极接8脚，电器火线或正极接6脚，5脚空闲置；

5.原则

当定时无效时，连接8和5，相当于我们普通电灯开关的断开状态。有效时继电器动作，8、6接通，相当于我们普通的灯开关的on状态。

在使用时间继电器的地方

1.通电延迟类型。例如，A负载通电后，时间继电器通电。延时一段时间后，B负载断电后可以开启复位；

2.断电延迟类型。例如，当A负载通电然后断电时，时间继电器断电。延时一段时间后，B负载可以连接，掉电后复位；

3.自动翻转式。比如时间继电器上电时，先给A负载上电，B负载断电，延时后给A负载和B负载上电，这样A负载和B负载就可以轮流循环工作。

如何选择时间继电器

选择时间继电器时，一般可以遵循以下规则:

1、根据被控电路的需要来决定是选择时间继电器通电延时型还是断电延时型；

2.根据被控电路的电压，选择时间继电器吸引绕组的电压；

3.如果延时要求高，可以选择晶体管时间继电器或电时间继电器；如果延迟要求不高，可以选择空空气阻尼时间继电器。
