单击确定，在我选择的桌面上生成这个项目的ZW1文件。这是在EPLAN中保存项目的正确方法。

您可以通过u盘或电子邮件将此文件发送给其他人。

项目恢复

当有人给你一个ZW1项目档案文件，你是怎么打开的？

双击？绝对不行！

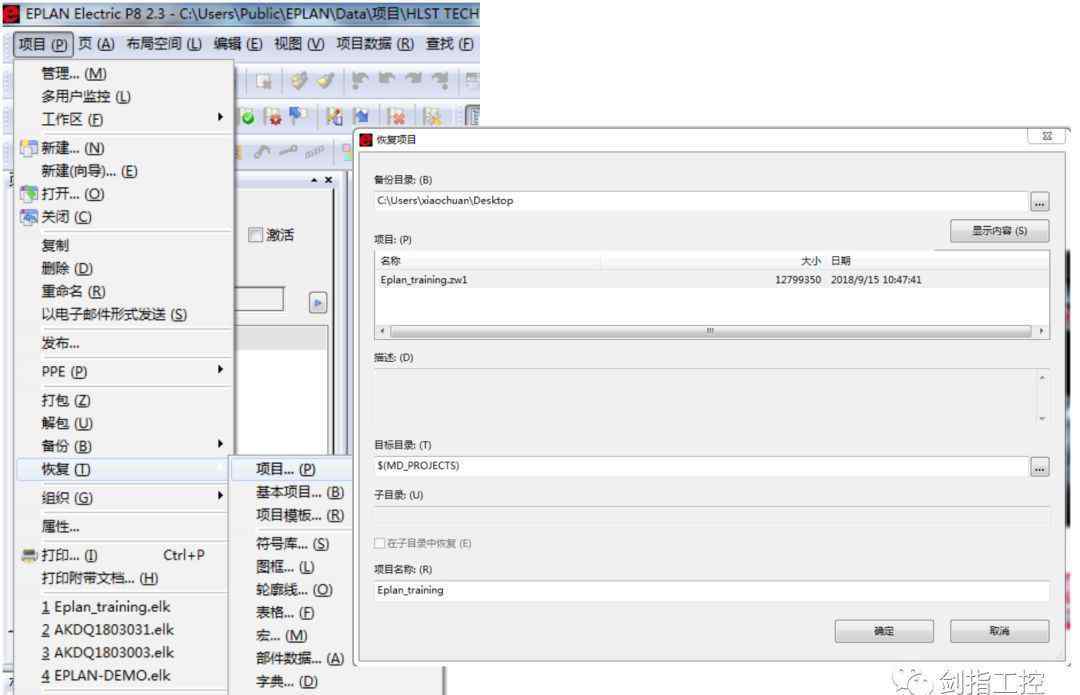

单击项目-恢复-项目

选择备份目录中ZW1文件所在的文件夹，这样ZW1项目将显示在下面的导航窗口中。

目标目录是您的默认数据/项目文件夹，所以不要移动。单击确定并等待进度条。

项目版本不向上兼容，这意味着您的2.3版软件无法打开2.4版项目。当您使用2.4版软件打开2.3版项目时，您将自动升级到2.4版。你重新备份的项目变成2.4版，版本不可逆。

最后点击“项目-打开”，可以看到还原的项目，双击打开。

项目结束

在页面导航器中选择要关闭的项目，然后单击“项目-关闭”关闭要关闭的项目。您也可以在页面导航器中右键单击要关闭的项目，然后选择“项目-关闭”

建议你不要同时打开几个项目，这样你的各种导航仪会很乱。

项目设置

分层管理

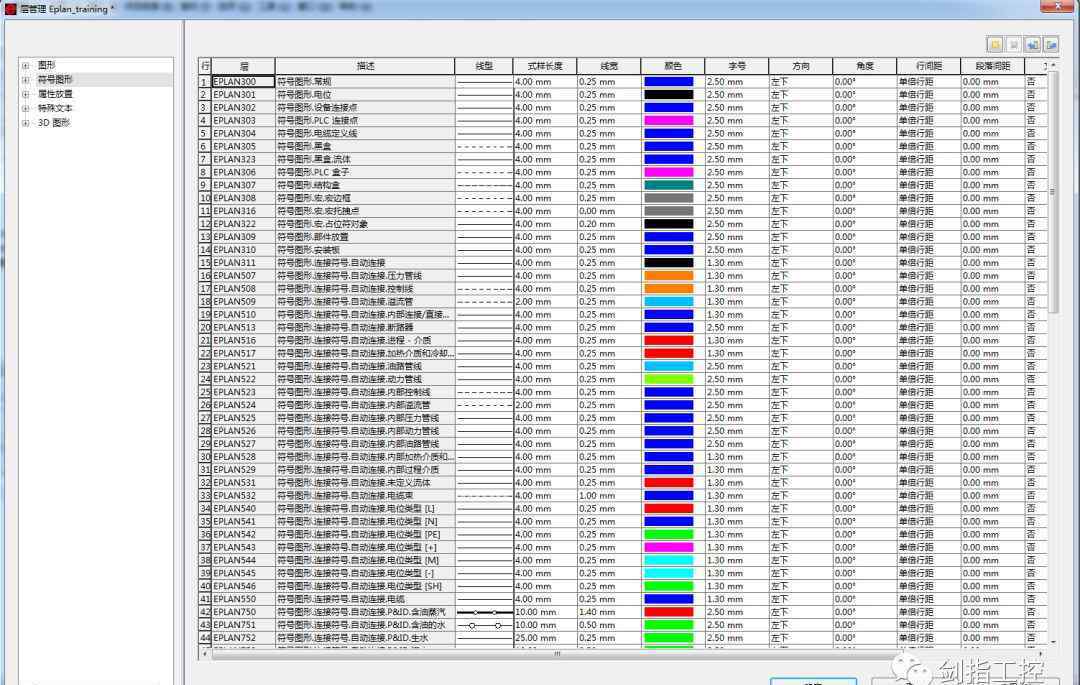

单击“选项-图层管理”，我们可以在符号图形列中看到默认的自动连接颜色。你可以看看你自己项目的默认潜在颜色。不合理吗？

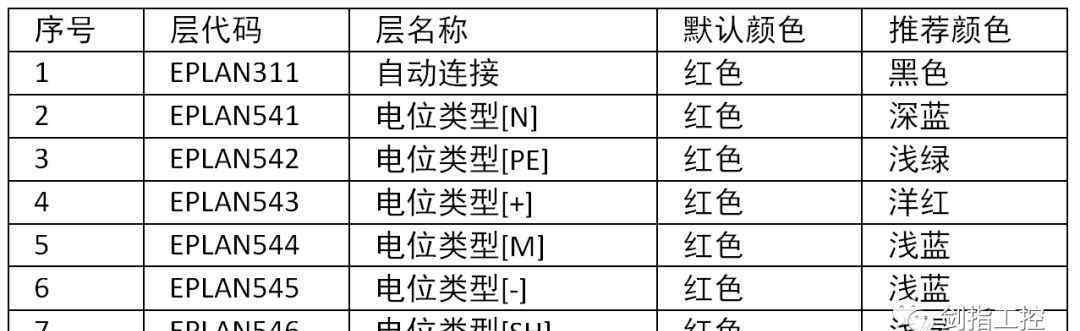

上表是我习惯画的潜在颜色。也可以根据自己的习惯或者公司标准来改变。这样，自动连接时，线颜色会根据电位类型自动变化。而且在短路的情况下，可以从颜色区分出来。

项目设置

单击“选项-设置”打开设置菜单

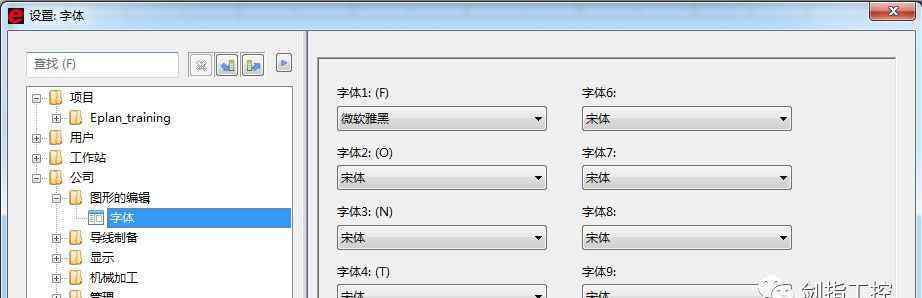

在“公司-图形编辑-字体”栏下，可以设置默认的项目字体。我平时习惯用微软雅黑，比少占地好看。

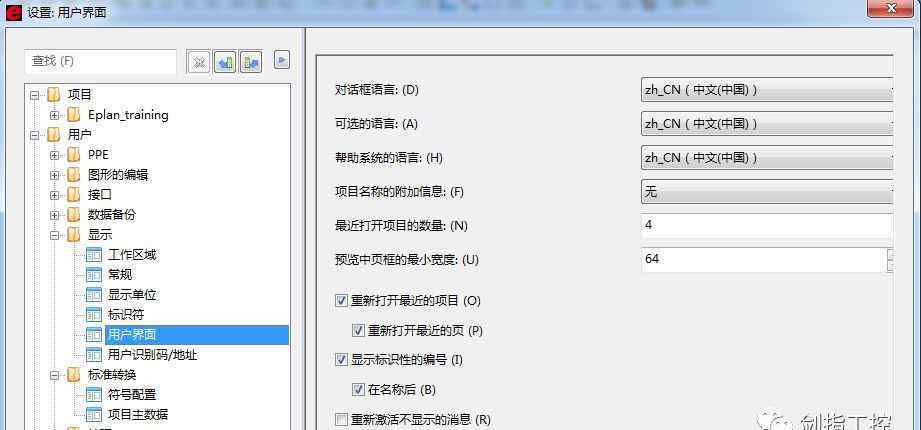

在“用户-显示-用户界面”一栏中，勾选“显示可识别号码”和“姓名后”两项。这两个有什么用？我们以后再谈。

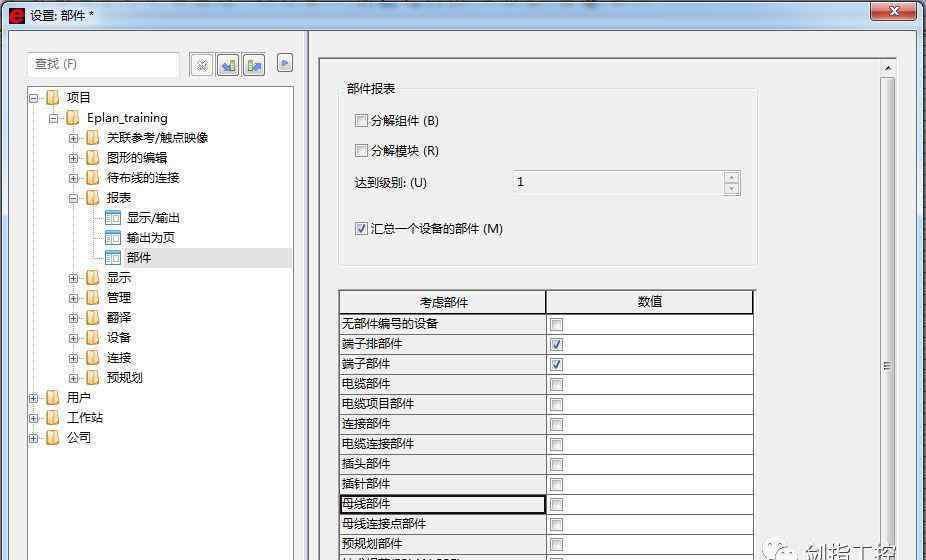

在“项目-报告”中，您可以过滤掉一些不需要生成列表的部分。如图所示，我拆除了电缆和总线。

第一次就这些。EPLAN功能全，设置多，要根据自己的需求去探索。

牵引电位

在前一节中，我已经创建了一个多页的原理图页面，所以我将在这里直接插入一个潜在的定义点。

在菜单栏“插入-电位连接点”或点击此图标，我们将放置一个三相五线电位。

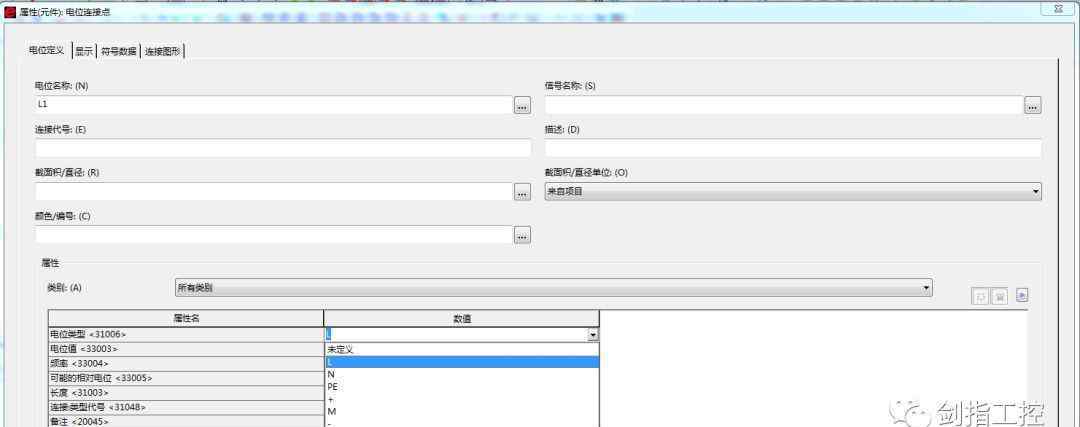

将它们放好之后，我们依次定义潜在类型，并双击放入潜在定义点:

我把L1/L2/L3的潜在类型定义为L；n是n；PE就是PE；

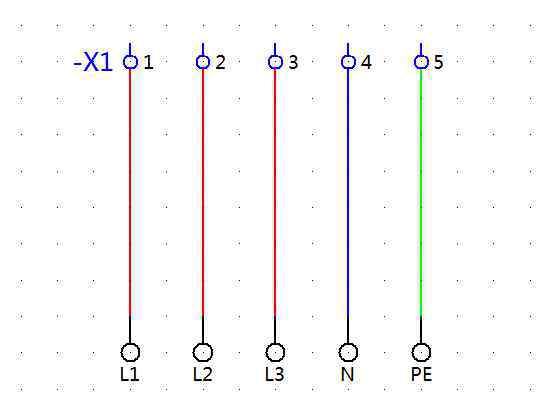

然后我放了五个端子，测试了一下。

自动连接的颜色是否根据电位类型而变化？

我再把它们接错，看看效果。

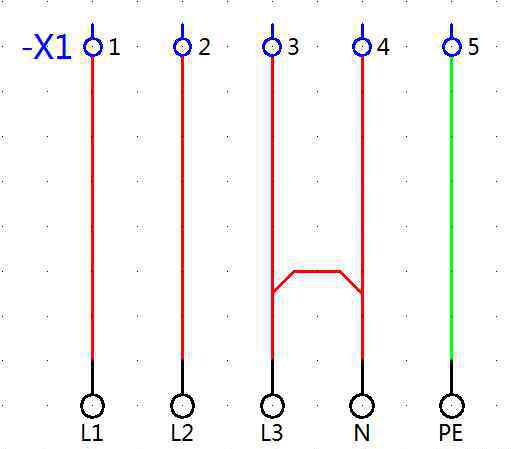

我把火线和零线短路了，从颜色上就能分辨出设计短路。围攻狮子自己去找错误-_-！

在一个项目中，两个电位不允许同名。请注意。如果名称相同，则连接默认电位。

好了，这次到此为止。祝天下攻城狮，中秋国庆不用出行，在家也开心！
