防火门监控系统防火门监控系统及应用

防火门监控系统

正常情况下，常闭防火门可以保护该区域的财产安全，而常开防火门保持打开，以方便人员通行。发生火灾时，联动闭门器自动关闭常开防火门，并将门的状态信息反馈给消防控制室，可有效抑制火灾蔓延，防止烟气蔓延，保证人员安全疏散，减少火灾损失。

防火门监控要求

1.位于人们经常经过的地方的防火门应采用常开防火门。也就是说，建筑公共部位(交通核心区)的防火门，包括防烟楼梯间、消防电梯前室、共用前室，应为常开防火门，大堂疏散走道的防火门也应为常开防火门。常开防火门应能在发生火灾时自动关闭，并具有信号反馈功能；

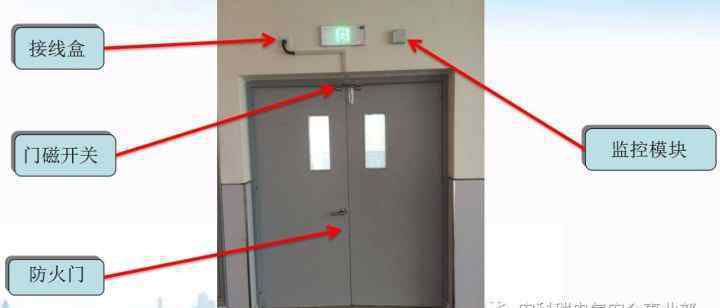

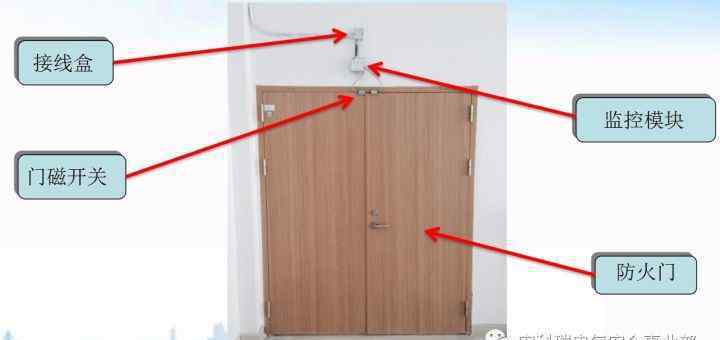

2除允许常开防火门的位置外，其他位置的防火门应采用常闭防火门。

3除管井检修门和住宅门外，防火门应具有自动关闭功能。双防火门应具有顺序自动关闭功能；

4应反馈防火门工作状态的信号

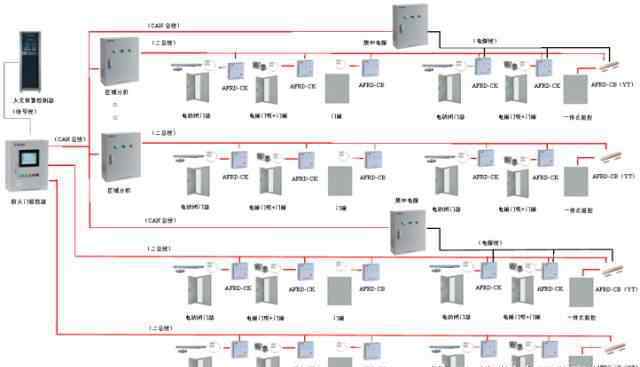

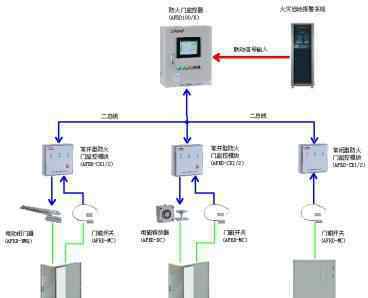

防火门监控系统的组成

防火门监控模块选择注意事项

1)可根据防火门的位置和开启要求选择常开防火门

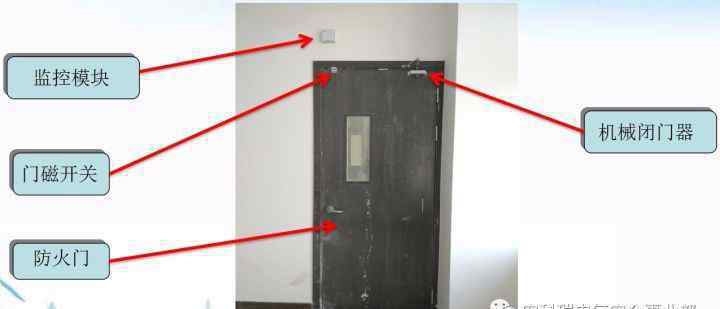

a:普通机械闭门器+电磁释放器+门磁开关+防火门监控模块；

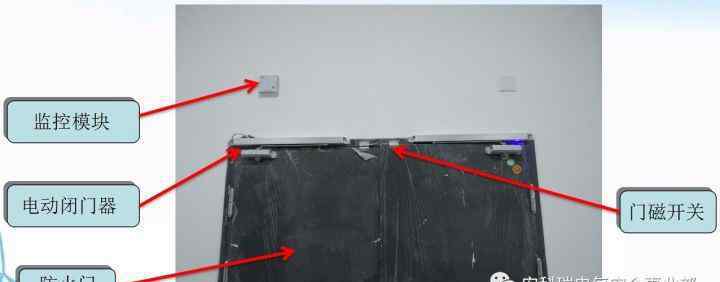

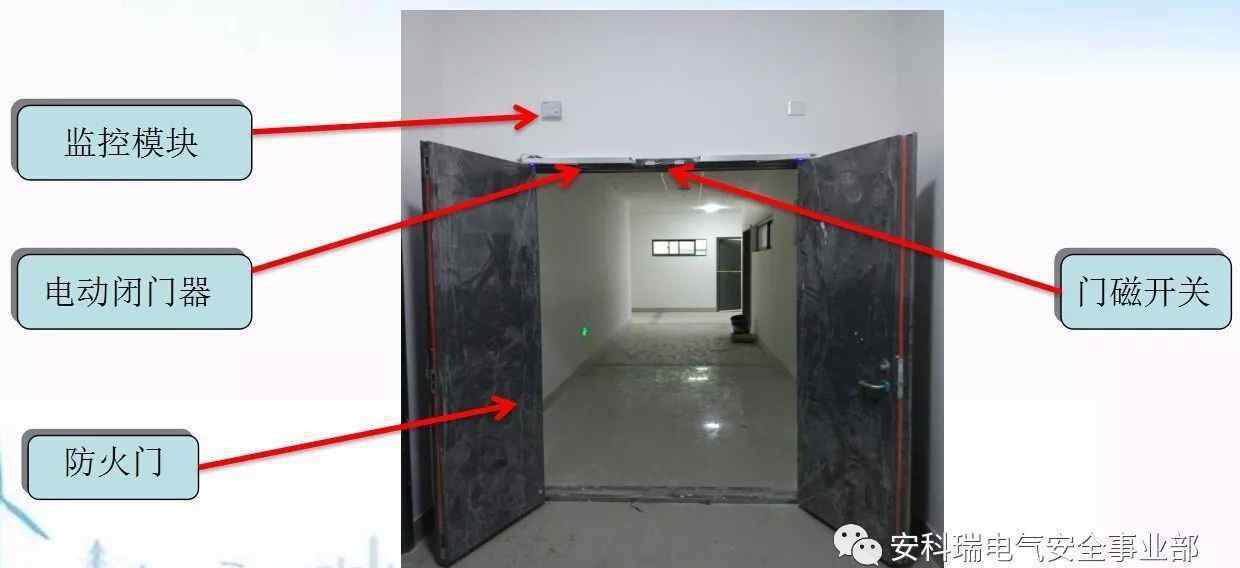

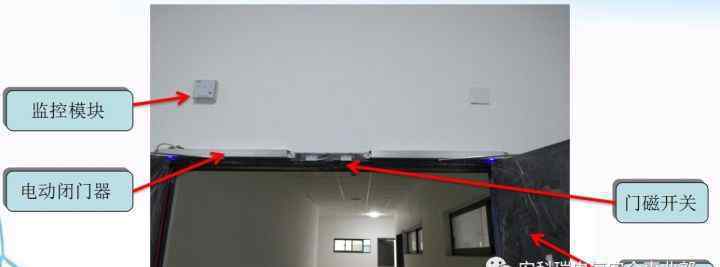

b:防火门电动关门器+门磁开关+防火门监控模块；

无论如何，可以通过防火门监控模块将防火门的状态上传至防火门监控器，发生火灾时可以联动关闭常开防火门；

防火门监控系统的电缆选择

1.显示器(主机)、区域分机和集中供电所需的AC220V，使用:

NH-BV-3 * 2.5毫米

2.监视器(主机)和由区域分机(即用于DC24V电源和通信)引导的第二条总线被使用:

锆-RVSP-2 * 2.5毫米，当数量为原来的一半时，钢丝直径为1.5

3.连接显示器(主机)和区域分机或集中电源的通信线路(现场总线)使用:

推荐的Zr-rvsp-2 * 1.5mm。

解决方案

1.防火门监控系统第二母线的供电距离或通信距离应不大于500m；超过500m，应增加防火门面积的延伸。

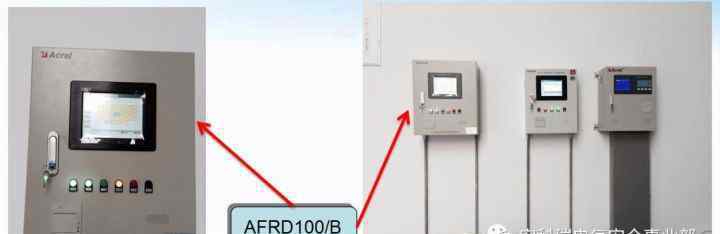

2.防火门监控器(主机)最大通信容量为2*200=400点，有2条CAN总线电路和2条第二总线电路。每条第二总线电路的容量不超过200个点，每条第二总线电路中用于常开防火门的电动闭门器或电磁释放器的数量不超过16个；可以连接32个区域分机。防火门区域内分机最大通信容量为2*100=200点，有2条第二总线电路，每条第二总线电路的容量不超过100点，每条第二总线电路中用于常开防火门的电动闭门器或电磁释放器的数量不超过16个。

3.集中供电:用于常开防火门数量较多且集中时。

常见问题及现场应用
