建模步骤:
1.第1部分:基础
左下角的孔也可以画在斜面的中心
主要是两条中心线要有相等的几何关系，其他尺寸不重要。
两个孔的草图圆穿透或与中心线重合。
2.第2部分:耦合
3.第3部分:十字接头
圆角半径:0.5，选择所有边；反转参数:点中立方体的9，8个顶点；最后一点:全部设置。
装配体
4.创建新组件，插入三个零件，底座处于固定状态。
5.将联轴器安装在孔上，采用同轴中心配合和面对面重叠配合。
6.将十字接头与联轴器的孔匹配，同轴中心匹配，另一个零件的基准面重叠。
7.按住Ctrl键并拖动以复制一个零件，然后将其安装在十字接头上，并将其安装在同一轴上。
8.上端的部分与顶部的孔相配合。(如有偏差，可在组件中编辑基础零件。删除孔的距离标签，定位具有同心几何关系的孔)

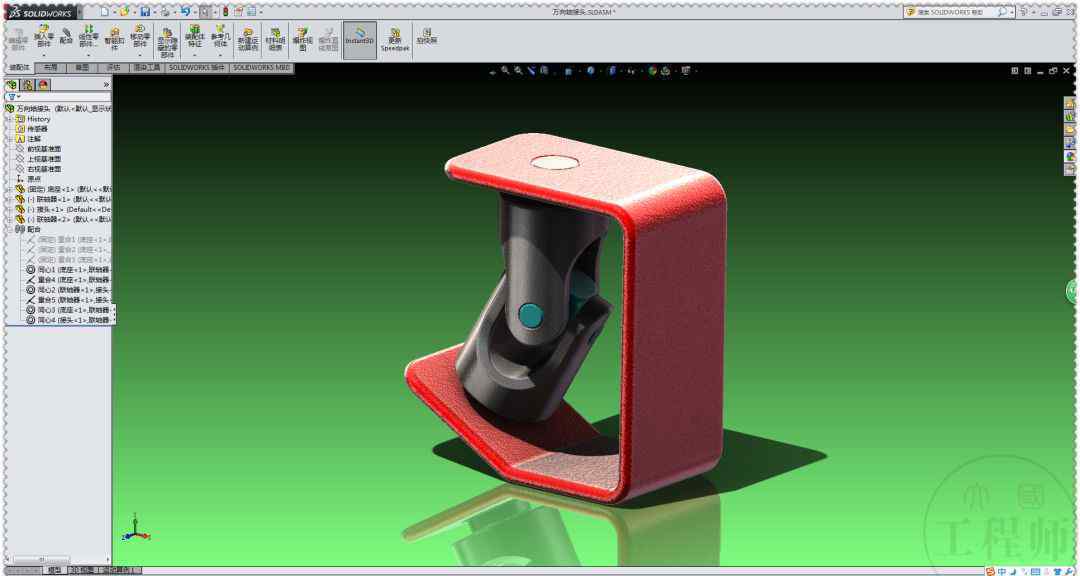

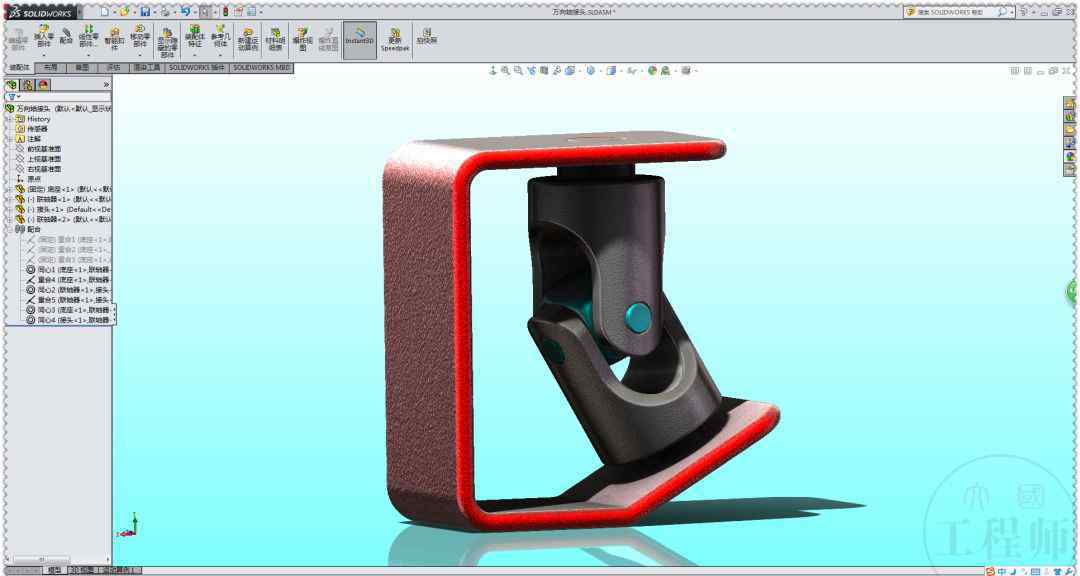

运动的例子
9.增加一个转速为10的旋转电机。
10.玩。
11.搞定。
