智能浮球液位变送器 磁性浮球液位计(变送器)的工作原理及故障的判断与维修

结合磁悬浮球液位计(变送器)的工作原理和结构,分析了磁悬浮球液位计(变送器)常见故障的原因,并结合实例分享了磁悬浮球液位计(变送器)的故障检查和处理思路及方法。本文是一篇值得仪器维修人员收藏的干货技术文章。

磁性浮子液位计(变送器)的工作原理和结构

磁悬浮球液位计(变送器)也是根据浮力原理和磁耦合工作的。它有三种结构:侧面安装的磁悬浮球液位计(变送器)、顶部安装的磁悬浮球液位计(变送器)和底部安装的磁悬浮球液位计(变送器),可以测量液位和接口。

当被测容器内的液位升降时,磁性浮子也升降,浮子内磁钢的磁力线穿过测量导管,通过磁耦合控制簧片开关的通断,从而改变与簧片开关相连的电阻元件的阻值。传感传输的原理如图1所示。它采用分压电路测量液位,产生的电压与液位成正比。变送器执行电压/电流转换。最后,磁浮子液位计(变送器)输出双线制4-20mA或三线制4-20mA的液位测量信号。

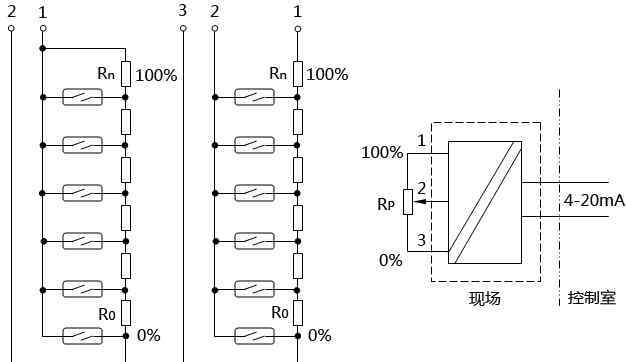

图1磁悬浮球液位计(变送器)传感传输示意图

磁悬浮球式液位计(变送器)的故障检查、判断和处理

1.磁性浮子液位计(变送器)的检查和处理

侧装磁悬浮球液位计(变送器)的测量桶内是否有固体杂质和磁性杂质;如果浮子和导管之间附着有杂质和磁性杂质,浮子就会被堵塞,浮力就会减弱。对于侧装式,可通过排污和冲洗解决。对于其他安装形式,只能拆卸和检查空储罐。

当液位显示不准确时,液位跳跃式变化,液位显示曲线画直线等。,大部分都是由磁浮子的污垢造成的,这也是使用磁浮子液位计(变送器)时最常见的因素,最容易造成故障。磁钢安装在磁性浮子内,被测介质含有杂质,杂质会吸附在浮子表面。使用时间越长,积累越多,容易造成浮子下沉,失去检测功能。即使脏杂质的附着不会导致浮子下沉,浮子表面的附着也会限制浮子在测量仪器中的上下运动,导致堵塞和堵塞。杂质附着在量筒内壁,阻碍浮子上下浮动,使液位变化跳跃或卡住

浮子卡只需取下液位计下方的法兰,取出浮子清洗即可。测量碱液、酸、酸性气体、气液、气体和各种腐蚀性介质时,必须严格遵守操作规程,防止腐蚀性介质和有毒有害介质在维修过程中对人体造成伤害。

2.磁性浮子液位计(变送器)传感器的检查和处理

磁性浮子液位计的传感原理如图1所示。传感器由一个簧片开关和一个电阻元件组成。传感器接线方式有:a、双线模式,大部分国产;b、三线模式,如科波拉浮子液位变送器。簧片开关与电阻元件紧密排列,检查故障时可等效为线性电位器RP;根据图1介绍检查方法。

浮子运动正常,可以测出阻力分量的阻值。浮子向上运动的阻力值应增大,浮子向下运动的阻力值应减小。浮子电阻值接近0%,应小或接近0 ω。浮子接近100%,电阻值很大或者接近最大。不同的产品电阻值不同,标注在变送器上。如果没有,可以测量最大电阻值,以供将来维护参考。

接触不良、短路、断路等故障。,或来自电磁场的干扰,将导致标称电阻值的变化和不正确的液位显示。

用万用表测量电阻值可以判断故障。以液位测量范围为2000mm、分辨率为10mm、最大电阻值为2 kω的产品为例。当浮子处于0%位置时,其电阻值应为0,浮子向上移动,电阻值应为100/10mm,满量程输出电阻值应为2kω。当输出电阻变化时,变送器的输出电流也应该变化,否则变送器有问题。

3.磁性浮子液位计(变送器)变送器故障的检查与处理

有些磁悬浮球液位计(变送器)有校正器,其实是永磁钢,可以用来检查传感器和变送器。校正器设置为0%,变送器输出电流应为4mA,校正器设置为100%,变送器输出电流应为20mA,表明仪器工作正常。否则,可以调整零点和量程电位计。

看变送器的输出电流来判断故障,比如Kopple浮球液位变送器。当传感器和变送器之间的连接出现开路故障时,变送器的输出电流变化如表1所示,表中的行号可以参考图1中的标记。

表1浮子液位计(变送器)传感器开路故障与故障位置变送器输出电流的关系

1号接线开路约20mA

2号接线开路约25mA

3号接线开路≤4mA

1号线和3号线同时开路约25mA。智能变送器具有传感器自诊断功能。当测量标称电阻值时,一旦电阻值的变化超过预设的百分比,就会输出报警信号。通常,报警信号的电流输出可以设置为3.8毫安或22毫安,以区分最低和最高液位。

4.磁性浮子液位计(变送器)变送器输出信号波动

磁性浮子液位计(变送器)的变送器输出信号波动。首先检查信号线是否因氧化腐蚀和松动而接触不良。如果检查没有发现问题,考虑是否有干扰。检查电缆屏蔽层是否可靠接地,接地电阻值是否符合要求,变送器附近是否有新的大功率电气设备在使用。如果干扰很难完全消除,可以试试信号隔离器解决。

仪表维修人员在维修磁浮子液位计(变送器)的过程中不可避免地需要更换全新的产品,仪表维修人员在购买和验证产品之前需要提供以下信息:

◆磁悬浮球液位计(变送器)型号:具体型号可在http://www.harzkj.com/ywyb/fqywj/2020.html找到

◆中等温度:测量的最低和最高液位是多少

◆介质密度:如果不知道密度,可以说出介质的名称,要知道混合液体由哪几种液体组成。

◆介质成分及腐蚀性:介质的腐蚀性与是否选用防腐磁性浮子液位计(变送器)有关

◆工作压力:最高压力是多少

◆测量范围:也可称为标称长度。

◆法兰标准和材料:法兰的公称尺寸、公称压力和材料

◆触摸材料:如果不知道哪种材料更适合现场工作条件,可以咨询昌辉仪表工程师

◆特殊要求:订货时请详细说明:如是否带绝缘护套等。
