电路原理图 8个经典电工电路原理图

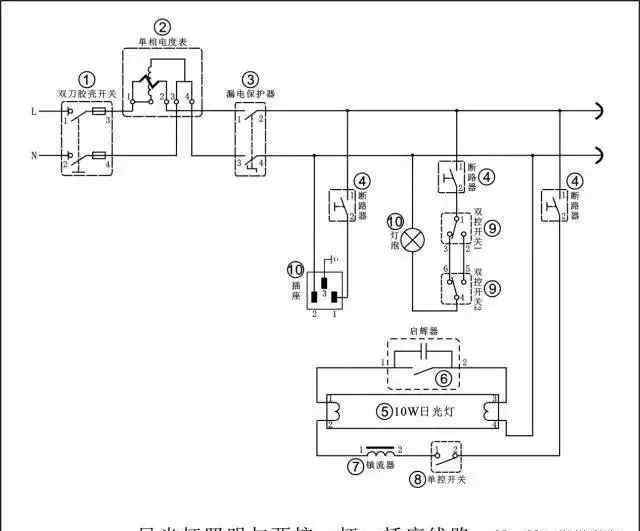

1.荧光灯照明和两个控制一灯一插座电路

包含(2)单相电表接线，两个⑨和一个⑩为一灯双控接线，⑤ ⑦ ⑧为荧光灯接线。这个电路很实用，是家装灯光控制的经典例子。

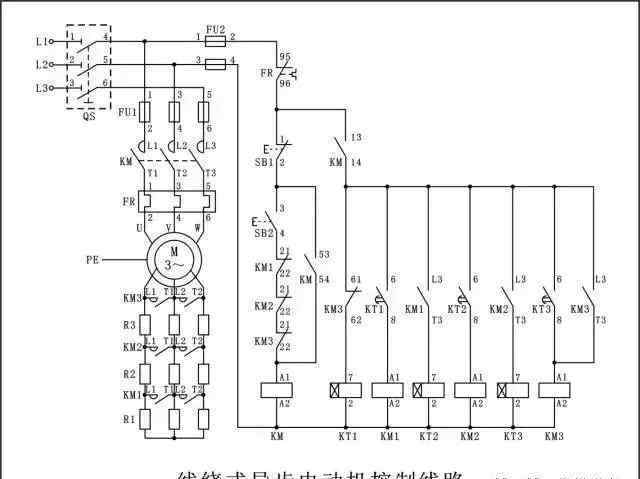

2.绕线式异步电动机的控制电路

转子绕组上的串联电阻可以改变电机的机械特性，从而达到小电流起动、增大起动转矩和调速的目的。三个时间继电器和三个接触器相互配合使用。启动时，多级电阻串联，然后分段切断。电机的转速会一步步提高，最终达到稳定运行的额定转速。

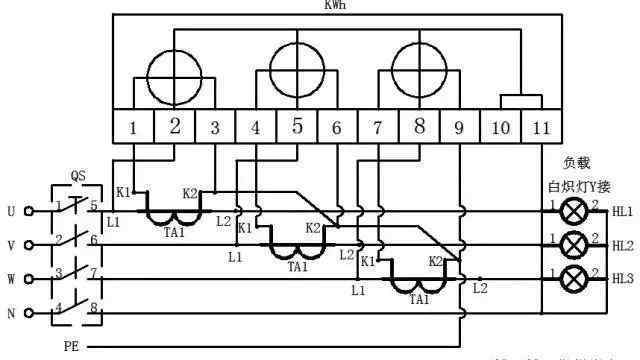

3.带变压器的三相四线制电能表电路图

三相四线制电表接线点:1、4、7接变压器K1、3，3、6、9接变压器K2接地保护，2、5、8接UVW三相电源，11为零线。

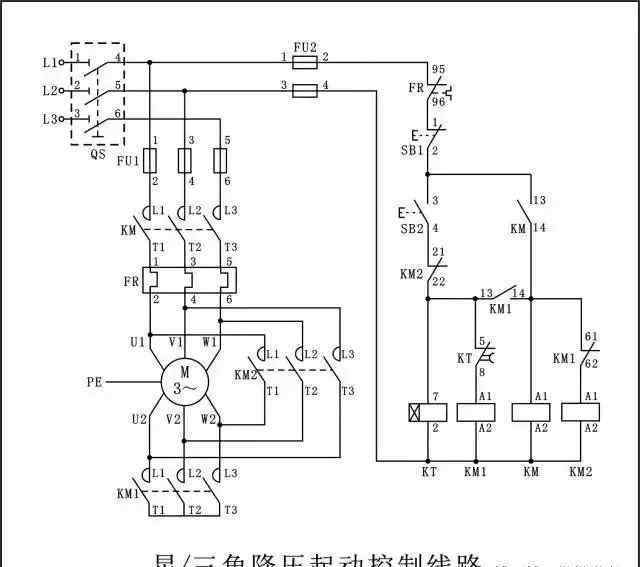

4.星形/三角形降压起动控制电路

经典的星三角降压起动虽然比不上软启动，但仍被广泛使用。一个主接触器、一个星形接触器和一个角形接触器。通过时间继电器，实现自动转换的目的。

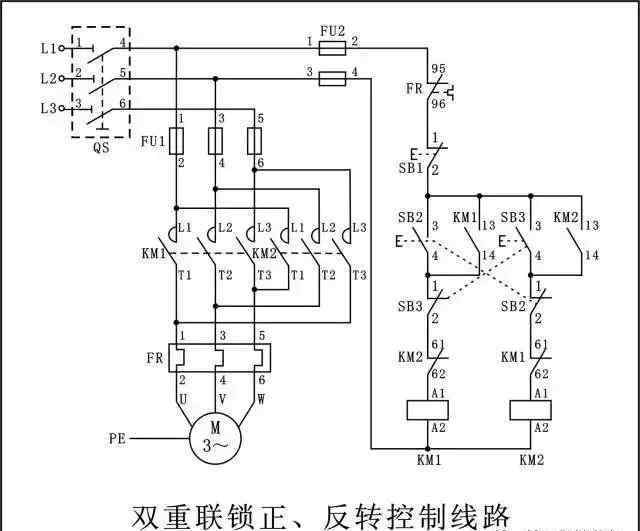

5.双互锁正反转控制电路

电机正反转电路应用广泛，双互锁提高了电路的安全性。电气联锁由2个接触器组成，机械联锁由2个启动按钮组成。

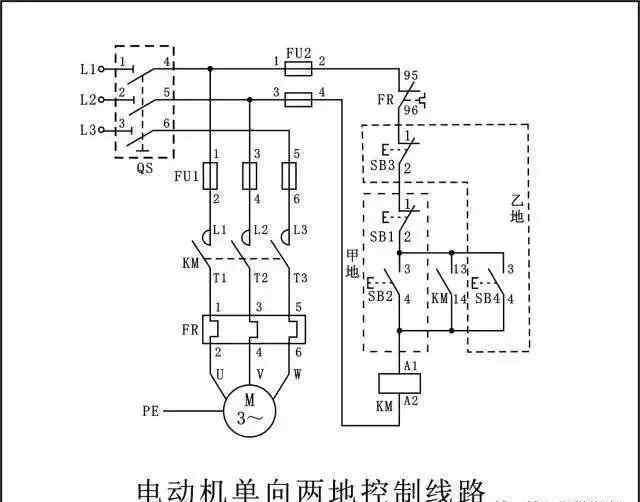

6.电机单向控制电路

遥控

遥控比较简单，重点是启动按钮并联，停止按钮串联。

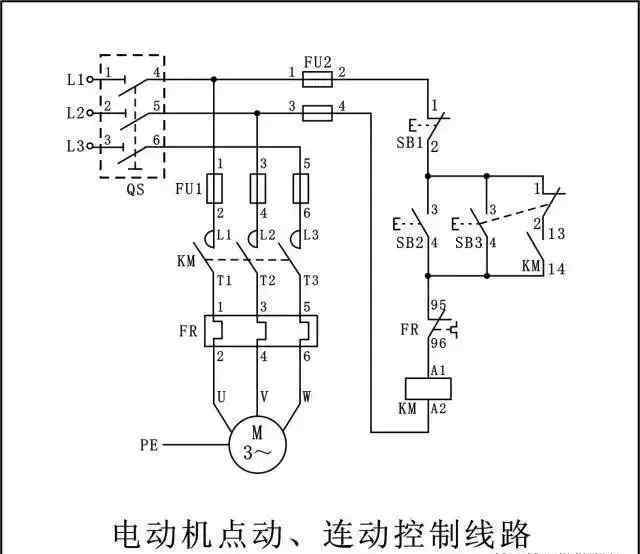

7.电机点动和联动控制

点动和自锁

这是基本电路，SB2按KM拉进来自己锁，SB3是点动按钮。

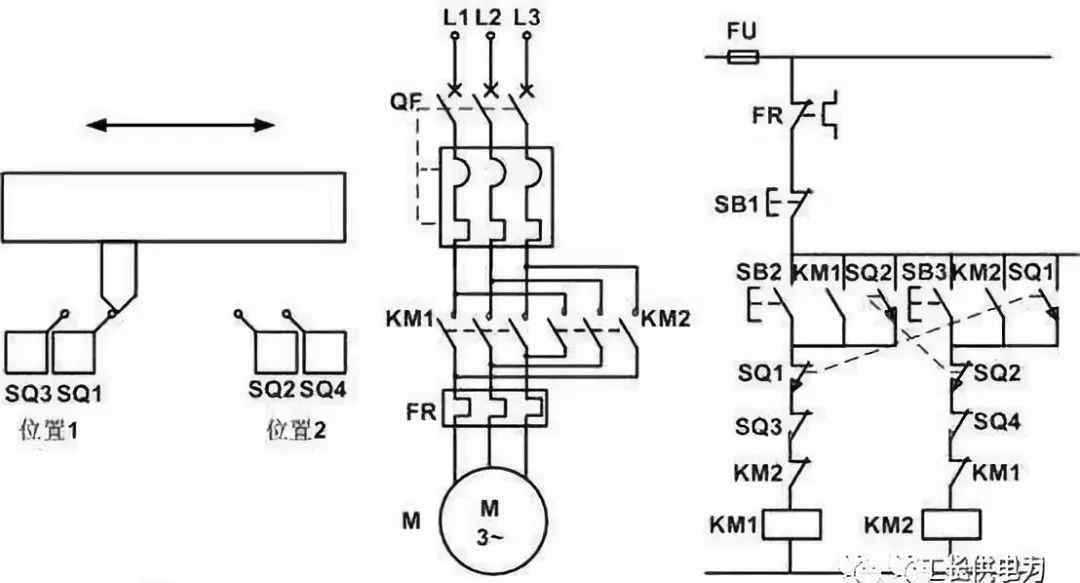

8.自动往返控制电路

自动往返电路和双互锁电路其实是类似的，限位开关的触点和按钮开关的触点类似。因此，两个行程开关机械联锁，两个接触器电气联锁。

电气接线图呢？

如果是电厂的主接线图，先看发电机，再往前看，在厂内使用。看工厂负荷，看工厂变化。看辅助变压器是明备用还是暗备用。工厂服务系统就完成了。然后看主变压器和线路连接方式。快完成了。

1.接线图一般显示以下内容:电气设备和电气元件的相对位置、字符和符号、端子号、线号、导线类型、导线截面、屏蔽和绞线等。

2.所有电气设备和部件应根据其实际位置绘制在图纸上，同一电器的每个部件应根据其实际结构用与电路图相同的图形符号绘制在一起，并在线框上虚线表示。文字符号和端子号应与电路图中标注的一致，以便通过比较来检查连接。

3.接线图中的导线可分为单线、线组(或线束)、电缆等。，可以用连续线和断线来表示。所有方向相同的导线可以组合起来，用线束表示，到达端子板或电气元件的连接点时，再分别画出来。当线束用于表示线束组、电缆等时。，可以用加粗的线条表示，也可以部分加粗而不引起误解。此外，电线、套管和穿线管的型号、数量和规格应清楚标明。接线图和实物比起来不难理解。
