软启动器的工作原理及接线图

软启动器制造商

市场上有很多品牌的低压软起动器，包括MOTORTRONICS、AB、施耐德、西门子、ABB等。、以及和平、赛普、Xi安喜普、长沙奥托、七里达、西诺克、Xi安立方、雷诺等众多国产品牌。虽然国产品牌有价格优势，但质量和技术与上述进口产品仍有差距。特别是VMX系列，它将由美国汽车电子公司在中国上市，将是低压软起动器的一个很好的选择。该机型内置旁路接触器，多种工作模式，可最大限度提高驱动设备的自动化程度。

至于中压软启动器，国内厂家处于发展阶段，世界上真正自己生产的厂家不多。主要有MOTORTRONICS，AB，BENSHAW。在市场上，ABB、GE、西门子、SAFETRONICS等一些品牌大部分都是MOTORTRONICS生产的。

软启动的必然性

三相异步电动机是工程上常用的。在土木和工业工程电气设备中，由于其电机起动特性，这些电机直接与供电系统(硬起动)相连，会产生高达电机额定电流5-7倍的浪涌(浪涌)电流，使供电系统和串联开关设备过载。另一方面，直接起动也会产生较高的峰值扭矩，不仅会冲击驱动电机，还会损坏机械装置；它还会影响连接到同一电网的其他电气设备的正常运行

软启动器的工作原理

晶闸管软启动器原理:三相电源与电机之间串联三相晶闸管，利用晶闸管移相控制原理改变晶闸管的触发角。起动时，电机端电压随晶闸管导通角从零逐渐升高，可调节晶闸管调压电路的输出电压，电机转速逐渐升高，直至达到起动转矩，起动过程结束；软启动器的输出是一个平稳的升压过程(可以有限流功能)，直到晶闸管完全导通，电机在额定电压下工作；此时旁路接触器接通(避免电机运行时对电网的谐波污染，延长晶闸管的使用寿命)，电机进入稳态运行状态；停机时，先切断旁路接触器，然后逐渐减小软启动器中晶闸管的导通角，使三相电源电压逐渐降低，电机转速由大到零逐渐降低，停机过程完成。

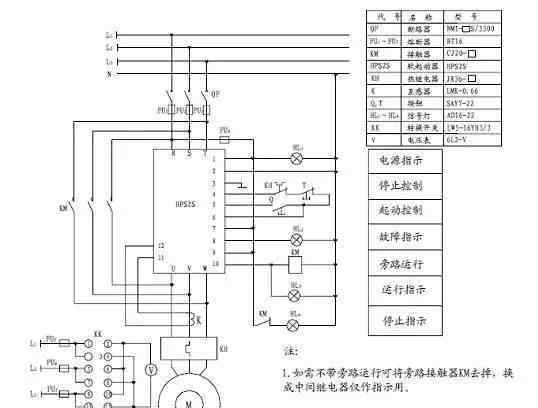

软启动器接线图

软启动器的选择

选型:目前市场上常见的软起动器有旁路式、无旁路式和节能型。根据负载特性选择不同类型的软启动器。

旁路式:当电机达到额定转速时，用旁路接触器代替已完成的软启动器，减少晶闸管的热损失，提高其工作效率。也可以用一个软启动器启动多个电机。

无旁路型:晶闸管处于全导通状态，电机工作在全电压模式，忽略电压谐波成分，常用于短时重复电机。

节能:当电机负载较轻时，软启动器自动降低施加在电机定子上的电压，减少电机电流励磁分量，提高电机功率因数。

规格选择:根据电机的额定功率和电流负载特性选择启动器。软启动器的容量一般略大于电机的工作电流，应考虑保护功能是否齐全，如:断相保护、短路保护、过载保护、反序保护、过压保护、欠压保护等。

软启动启动模式

1)斜坡升压软启动。这种启动方式最简单，没有电流闭环控制，只调节晶闸管的导通角，导通角随时间以一定的函数关系增大。它的缺点是，由于电流不受限制，在电机启动过程中，有时会产生很大的冲击电流，损坏晶闸管，对电网影响很大，在实践中很少使用。
