塔吊基础规范要求 塔吊基础施工工艺流程及技术措施

1、施工技术措施

1)塔吊基础施工流程

桩基设置→基坑降水→基坑放线(石灰线)→验线→塔吊基坑土方开挖→垫层浇筑→基础放线(墨线)→验线→底部钢筋网绑扎→塔吊预埋脚柱安装固定→上部钢筋网绑扎→塔吊基础模板支模→塔吊基础钢模板验收→塔吊基础混凝土浇筑→混凝土养护

2)塔吊基础施工技术

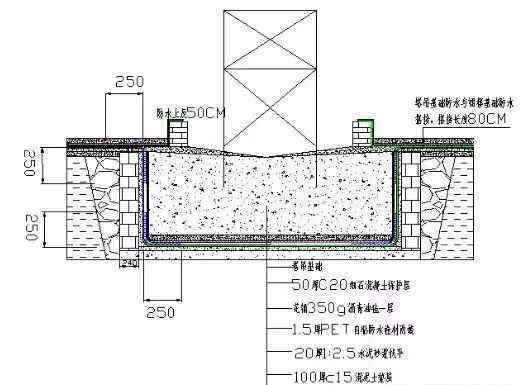

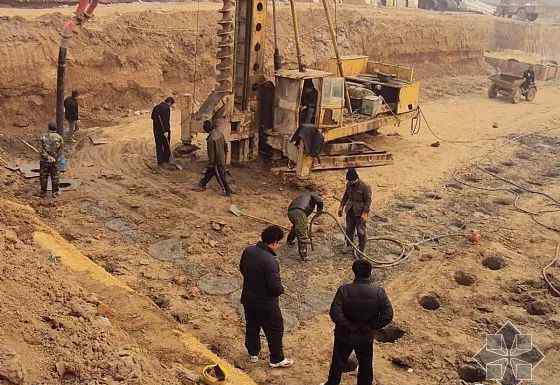

(1)桩基设置:本例采用混凝土灌注桩和支撑桩，可与桩基分包施工单位协调。工程桩设置完成后，顺便完成塔吊桩设置。本工程纳入工程桩基工程，按工程桩基工程施工方案施工。

⑵基坑降水:本案基坑降水将与09地块基坑降水结合，同时进行基坑降水。用管井管降水，设置观测井，将基坑下局部水位降至500左右，然后开挖。本工程纳入降水工程，按降水工程施工方案施工。

(3)基坑放线:用经纬仪测量塔吊定位轴线，按1: 1的放坡系数放出相应的距离，撒上白灰线，通知项目技术负责人验线。

(4)塔吊基础基坑开挖:基坑开挖采用反铲挖掘机，现场搭设SCD200水准仪进行基底标高控制。同时，边坡开挖应按1: 1的边坡设置系数进行。机械开挖应高出设计标高20 ㎝ ~ 30 ㎝，其余土方采用人工开挖。人工开挖平整度50。

(5)垫层混凝土浇筑:基坑开挖完成后，应立即设置控制垫层厚度和标高的小木桩，每平方米至少设置一个小木桩；然后用50×100木方围住基坑；垫层混凝土浇筑，初凝后压光。

【6】基础放线(墨线):垫层混凝土强度达到30%以上即可进行基础放线。首先用经纬仪在垫层上测量基础定位轴线，并用墨线表示；然后根据基础的设计尺寸，测量基础边线，并用墨线表示；最后通知技术负责人检查线路。

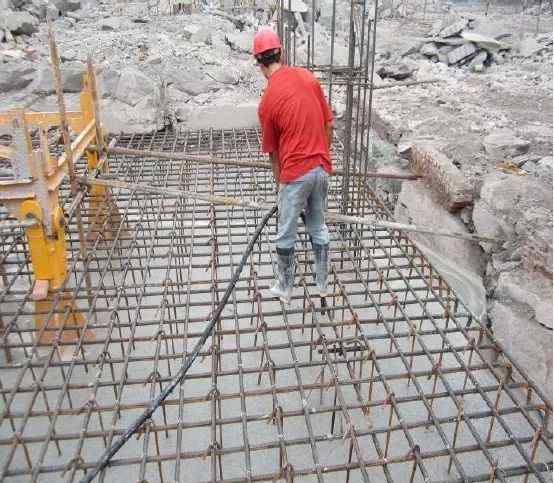

底层钢筋网一次绑扎:塔吊基础底部主筋绑扎，间距对应到位，要求满绑。同时，塔吊预埋脚柱区的钢筋网应点焊加固，最后放置底部钢筋网垫块。

⑻塔吊预埋支腿安装固定:由于本案塔吊基础高1350米，确保支腿上部螺栓孔能露出基础混凝土面，然后在塔吊标准节上安装四个预埋支腿，并在四个预埋支腿上焊接剪刀进行加固；然后用经纬仪将塔吊定位轴线投到底钢网上，弹墨线，喷白漆显示，同时在预埋脚柱位置测量放出边线；然后用反铲挖掘机将预埋脚柱的标准节吊入基坑，放在底部钢筋网上，具体位置在前一步测量放出的脚柱位置线内；然后用水准仪测量标准断面上角四个螺栓孔的标高，根据高度差在底部钢网上放置1mm/2mm范围内的钢板，直到四个角的标高差在2mm以内；最后与底部钢网焊接牢固

(9)基础上部钢筋网绑扎:首先安装间距约为1500的钢箍筋，然后按设计间距将上部主筋放置到位进行绑扎。上面的钢筋网可以扎成梅花状。

⑽基础模板支撑:面板采用15柱多层板，背边采用50×100木方，外缘模板支撑系统采用ф 48钢管。

⑾钢筋和模板验收:上述工作完成后，通知项目技术负责人和监理单位进行钢筋和模板验收。

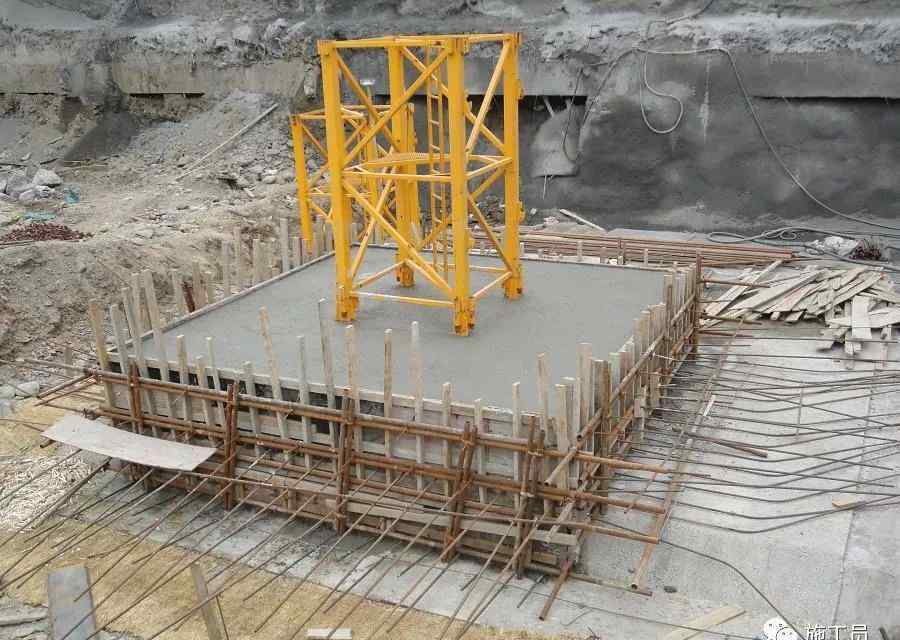

⑿塔吊基础混凝土浇筑:本例塔吊基础混凝土采用商品混凝土，混凝土浇筑采用汽车泵配合进行。混凝土振捣时应充分插入，缓慢拔出，振捣均匀，避免过振。混凝土初凝后，对混凝土表面进行压光。同时留置混凝土砌块。

【13】塔吊基础混凝土养护:本例混凝土施工在夏季，混凝土养护用水覆盖，连续养护不少于7天。当塔吊基础混凝土强度达到不低于设计值的90%时，可安装塔吊上部结构。

2、技术措施和质量验收

1、混凝土强度等级采用C35；

2.基础表面平整度的允许偏差为1/1000；

3.埋地部分施工程序参考:

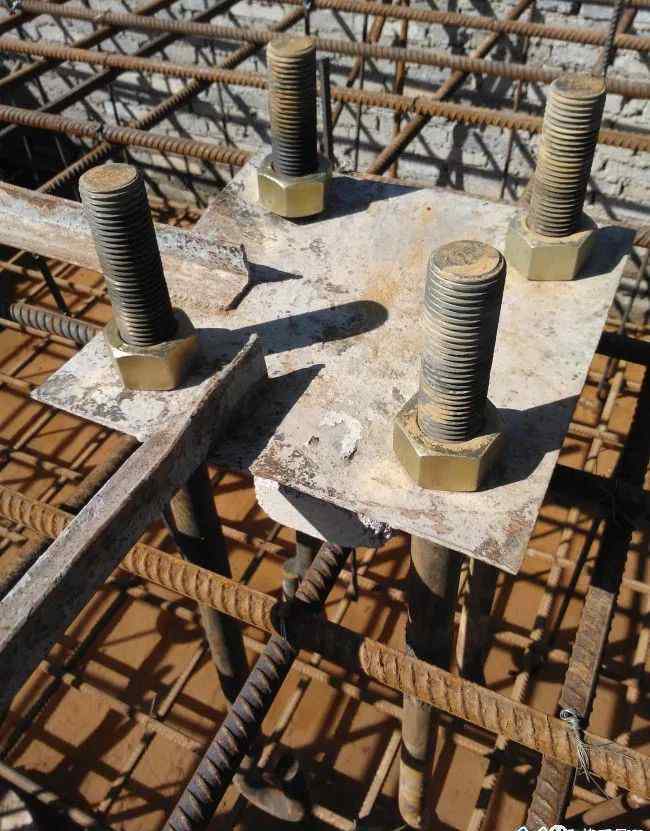

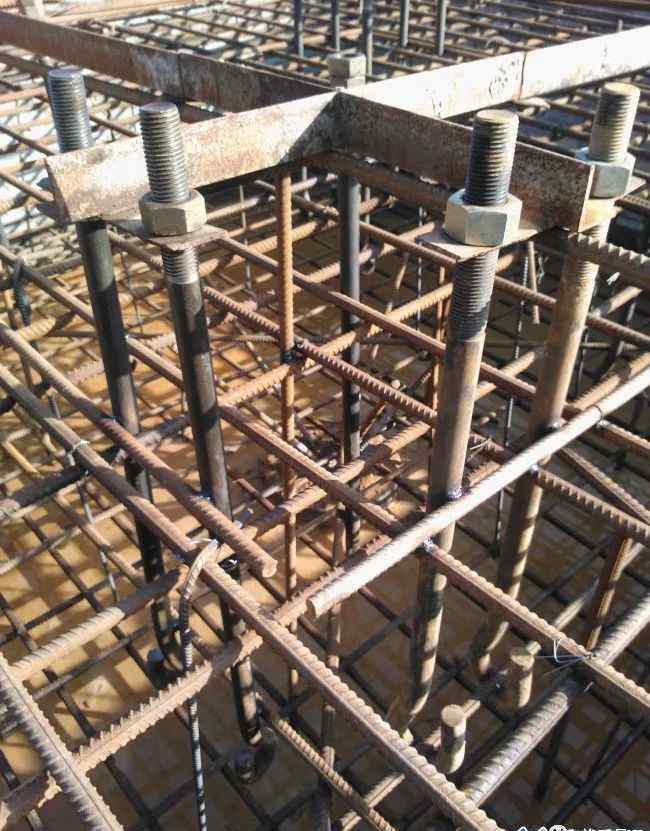

①用预埋螺栓定位架组装16个10.9级高强度螺栓和垫板。

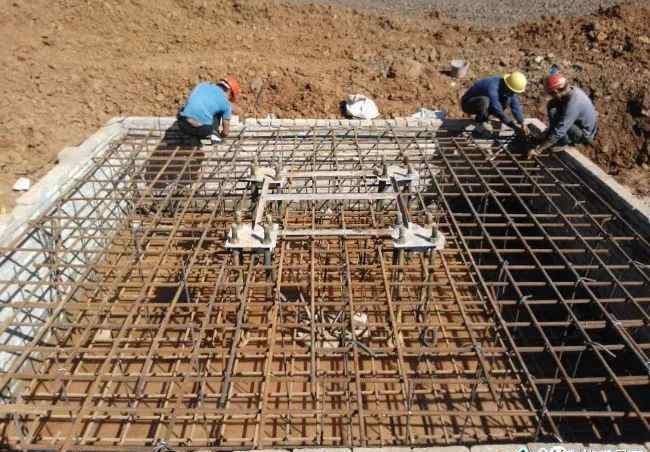

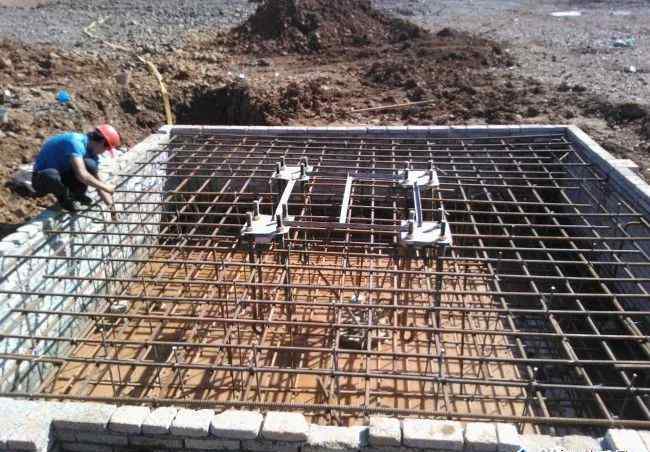

(2)为便于施工，当钢筋绑扎到一定程度时，将组装好的预埋螺栓和预埋螺栓定位架整体吊入钢筋网内。

③用预埋螺栓连接4根φ 30钢筋。

④将组装好的预埋螺栓和预埋螺栓定位架整体吊起，浇筑混凝土。对预埋螺栓定位架进行加工找平，确保预埋定位架中心线与水平面的垂直度小于1.5/1000。

⑤固定支腿周围混凝土的填充率必须达到95%以上。⑥附地脚螺栓详图

4.起重机的混凝土基础应合格后方可使用。

5.起重机的金属结构和所有电气设备的金属外壳应有可靠的接地装置，接地电阻不得大于10ω。

6、根据塔吊规范，检查基础施工质量的关键部位。

7.检查塔吊基础的几何位置和尺寸误差，在允许范围内测量水平误差，以备垫铁。

8、机脚螺钉应严格按照规范要求的平面尺寸设置，允许偏差不得大于5 mm..

9.基础混凝土浇筑完成后，应进行浇水养护，达到混凝土设计强度后，方可进行上部结构的安装。如提前安装必须有同等条件养护的混凝土试块试验报告，强度满足安装说明的要求。

10.塔吊基础混凝土浇筑后，应按规定制作试块。基础中的钢筋在浇筑混凝土前必须经质检部门和监理部门检验合格，并做好隐蔽检查记录。为塔吊验收资料。

11、钢筋、商品混凝土应有出厂合格证或试验报告。

12、塔吊基础底部的土质应良好，符合设计要求和地质报告总结后方可施工。

13.塔吊基础施工后，周边要做好排水，保证基底土的承载力。

14.塔吊的防雷装置应在基础施工时先预埋。塔吊避雷针的截面不应小于-45mm×4mm，并与基础底板钢筋焊接连接。接地部分应插入地面以下至少1.5m处。

15、塔吊基础钻孔桩施工严格按照项目施工方案进行桩基工程施工质量控制。

16.混凝土拆模后，在基础塔吊的四角设置沉降观测点，完成初始标高布置。上部结构安装前应再次测量，然后在上部结构安装后每半个月布置一次。如果发现沉降过大、过快、不均匀等异常情况，应立即停止，并报公司工程技术部门分析处理后，才能决定是否可以间歇使用。
