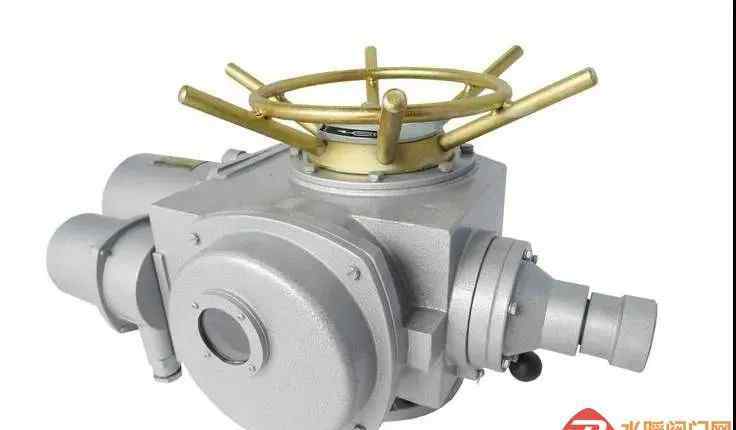

阀门电动执行器选型 阀门电动执行器6大选型原则

[管道阀门网络新闻]通常，阀门电动执行器的正确选择基于以下几点:

1.操作扭矩:操作扭矩是选择阀门电动装置最重要的参数，电动执行机构的输出扭矩应为阀门最大操作扭矩的1.2 ~ 1.5倍。

2.操纵推力阀电动装置的主要发动机结构有两种:一种是直接输出扭矩，无需推力板；另一个装有推力盘，输出扭矩通过推力盘中的阀杆螺母转化为输出推力。

3.输出轴转动圈数:阀门电动装置输出轴转动圈数与阀门公称直径、阀杆螺距、螺纹数有关，应按m = h/zs (m为电动装置总转动圈数，h为阀门开启高度，s为阀杆驱动螺距，z为阀杆螺纹数)计算。

4.阀杆直径适用于多圈开式阀杆阀门。如果电动装置允许的最大阀杆直径不能穿过阀杆，则不能组装电动阀门。因此，电动装置空阀芯的输出轴内径必须大于开式阀杆阀的阀杆外径。对于多回转阀中的一些回转阀和暗杆阀，匹配时应充分考虑阀杆直径和键槽尺寸，以便组装后能正常工作。

5.输出速度:如果阀门启闭速度过快，容易出现水锤现象。因此，应根据不同的使用条件选择合适的开启和关闭速度。

6.阀门电动执行机构有特殊要求，即必须能够限制扭矩或轴向力。通常阀门电动装置采用联轴器限制扭矩。当电气设备的规格被确定时，其控制转矩也被确定。一般在预定时间内运行，电机不会过载。

但是，如果出现以下情况，可能会导致过载:

一是电源电压低，无法获得所需扭矩，使电机停止转动；

第二，扭矩限制机构被错误地设定为大于停止扭矩，导致持续产生过大的扭矩并停止电机的旋转；

三、间歇使用，导致热量积聚，超过电机允许的温升；

第四，由于某种原因，力矩限制机构的电路失效，使力矩过大；

第五，使用环境温度过高，相对降低了电机的热容量。

过去，保险丝、过流继电器、热继电器和恒温器被用来保护电机，但这些方法各有利弊。电气设备等变负荷设备没有绝对可靠的保护方法。所以必须采用各种组合，可以概括为两种:一种是判断电机输入电流的增减；二是判断电机本身的发热情况。这两种方式，无论哪种，都要考虑电机热容量给定的时间余量。

一般来说，过载的基本保护方法是:

1.恒温器应用于电机连续运行或微动运行的过载保护；

2.热继电器用于保护锁定转子电机。

3.对于短路事故，应使用保险丝或过电流继电器。

阀门电动执行机构是实现阀门程序控制、自动控制和远程控制不可缺少的设备，其运动过程可以通过行程、扭矩或轴向推力来控制。

正确选择阀门电动装置对防止过载(工作扭矩高于控制扭矩)非常重要。
