5820 RDA5820收音机芯片驱动

是北京瑞迪科推出的高度集成的立体声FM收发芯片。该芯片具有以下特征

特点:

调频发射和接收一体化

支持65 MHz到115 MHz的全球FM接收频段，收发天线共用。

支持IIC/串行接口

支持32.768K晶振

数字音量和自动自动增益控制

支持带软件静音功能的立体声/单声道切换

支持I2S接口(输入/输出)

内置LDO，工作电压范围宽(2.7~5.5V)

大功率32欧姆负载音频输出，直接耳机

高集成度、低功耗、小尺寸(4毫米* 4毫米QFN封装)和简单的应用

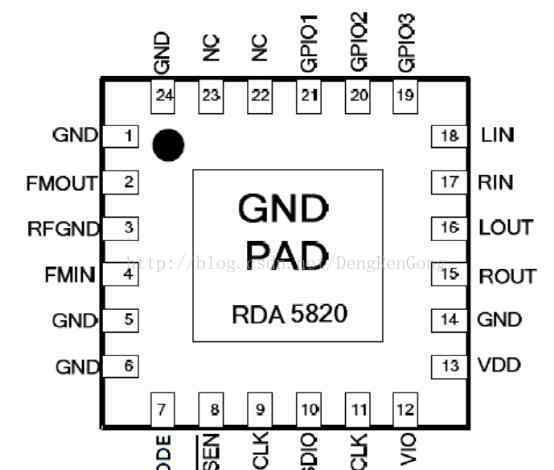

RDA5820的引脚图如图所示

RDA5820支持两种通信模式，SPI和IIC。当mode引脚连接到GND时，RDA5820进入IIC模式。此时，SCLK扮演IIC的SCL，SDIO扮演IIC的民主行动党。RDA5820的IIC地址为0X11(不包括最低位)，对应的读取为0X23，写入为0X20

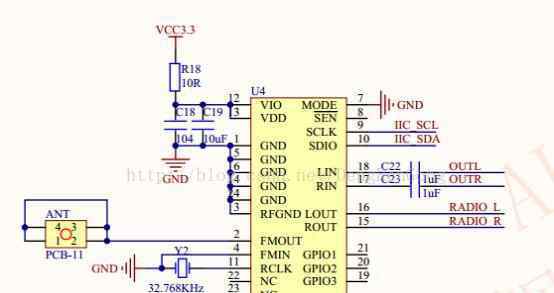

实际电路连接如下

RDA5820有半自动搜台和全自动搜台两种模式

特定设置参考代码

#包括“rda5820.h”

//初始化

//0，初始化成功；

//其他，初始化失败。

u8 Rda5820Init(无效)

{

u16 id

IIcInit()；//初始化IIC端口

id = RDA 5820 ReadReG(RDA 5820 _ R00)；//读取ID =0X5805

If(id==0X5805) //正确读取id

{

Rda5820WriteReg(RDA5820_R02，0x 0002)；//芯片软复位

delay ms(400)；//等待复位结束

Rda5820WriteReg(RDA5820_R02，0x 0001)；//芯片上的电源

delay ms(600)；

Rda5820WriteReg(RDA5820_R02，0xd 201)；//芯片上电，正常天线不复位。32.768时钟周期搜索不会开始搜索。想搜索一下。低音增强立体声静音非高阻抗

Rda5820WriteReg(RDA5820_R03，0x 0000)；//100k Apache 87-108波特不开始调谐

Rda5820WriteReg(RDA5820_R04，0x 0000)；//关闭中断0.75us去加重不会使所有iis io端口浮动空

Rda5820WriteReg(RDA5820_R05，0x 8548)；//搜索强度8，LNAN，1.8mA，VOL最大值无输入低噪声

// Rda5820WriteReg(RDA5820_R0A，0x 7800)；//0A不设置

// Rda5820WriteReg(RDA5820_R0B，0X 7800)；//0b不设置

Rda5820WriteReg(RDA5820_R40，0x 0000)；//半自动搜台RX工作模式

Rda5820WriteReg(RDA5820_R41，0x 0000)；//RDS响应为0，fifo深度为0，FIFO不复位。

// Rda5820WriteReg(RDA5820_R42，0x 0000)；//42不设置

Rda5820WriteReg(RDA5820_R4A，0x 0010)；//fifo完全中断

RDA 5820 freqset(8700)；//将初始化频率设置为81.00M

}else返回1；//初始化失败

返回0；

}

//写入RDA5820寄存器

void Rda5820WriteReg(u8地址，u16值)

{

IIcStart()；

IIcSendByte(RDA 5820 _ WRITE)；//发送写命令

iiicwaitack()；

IIcSendByte(addr)；//发送地址

iiicwaitack()；

IIcSendByte(val & gt；>。8);//发送高字节

iiicwaitack()；

IIcSendByte(val & amp；0XFF)；//发送低位字节

iiicwaitack()；

IIcStop()；//生成停止条件

}

//读取RDA5820寄存器

u16 Rda5820ReadReg(u8地址)

{

u16 res

IIcStart()；

IIcSendByte(RDA 5820 _ WRITE)；//发送写命令

iiicwaitack()；

IIcSendByte(addr)；//发送地址

iiicwaitack()；

IIcStart()；

IIcSendByte(RDA 5820 _ READ)；//发送读取命令

iiicwaitack()；

RES = IICReadByte(1)；//读取高字节并发送确认

res<。& lt=8;

RES " = IICReadByte(0)；//读取低位字节并发送NACK

IIcStop()；//生成停止条件

返回res//返回读取的数据

}

//将RDA5820设置为接收模式

void Rda5820RxMode(void)

{

u16温度；

temp = RDA 5820 ReadReG(0X40)；//读取0X40的内容

temp&。= 0xfff0//RX模式

Rda5820WriteReg(0X40，temp)；//FM RX模式

}

//将RDA5820设置为发射模式

void RDA 5820 xmode(void)

{

u16温度；

temp = RDA 5820 ReadReG(0X40)；//读取0X40的内容

temp&。= 0xfff0

temp | = 0x0001//发射模式

Rda5820WriteReg(0X40，temp)；//FM TM模式

}

//获取信号强度

//返回值范围:0~127

u8 Rda5820RssiGet(无效)

{

u16温度；

temp = RDA 5820 ReadReG(00B)；//读取0X0B的内容

返回温度>>。9;//返回信号强度

}

//设置音量正常

//vol:0 ~ 15；

void Rda5820VolSet(u8 vol)

{

u16温度；

temp = RDA 5820 ReadReG(0X05)；//读取0X05的内容

temp&。= 0XFFF0

temp | = vol & amp0X0F

Rda5820WriteReg(0X05，temp)；//设置音量

}

//静音设置

//静音:0，不静音；1、静音

void Rda5820MuteSet静音)

{

u16温度；

temp = RDA 5820 ReadReG(0X02)；//读取0X02的内容

if(静音)温度|=1<。& lt14;

else temp & amp= ~(1 & lt；& lt14);

Rda5820WriteReg(0X02，temp)；//设置MUTE

}

//设置敏感度

//RSSI:0 ~ 127；

void Rda5820RssiSet(u8 rssi)

{

u16温度；

temp = RDA 5820 ReadReG(0X05)；//读取0X05的内容

temp&。= 0X80FF

temp|=(u16)rssi<。& lt8;

Rda5820WriteReg(0X05，temp)；//设置RSSI

}

//设置发射功率

//增益:0~63

void RDA 5820 xpagset(u8增益)

{

u16温度；

temp = RDA 5820 ReadReG(0X42)；//读取0X42的内容

temp&。= 0XFFC0

temp | =增益；//GAIN

Rda5820WriteReg(0X42，temp)；//设置PA的功率

}

//设置发射输入信号增益

//增益:0~7

void RDA 5820 xpgaset(u8增益)

{

u16温度；

temp = RDA 5820 ReadReG(0X42)；//读取0X42的内容

temp&。= 0XF8FF

temp|=gain<。& lt8;//GAIN

Rda5820WriteReg(0X42，temp)；//设置PGA

}

//设置RDA5820的工作频段

//频段:0，0,87 ~ 108Mhz1，1,76 ~ 91Mhz2，2,76 ~ 108Mhz3.用户自定义(53H~54H)

void Rda5820BandSet(u8波段)

{

u16温度；

temp = RDA 5820 ReadReG(0X03)；//读取0X03的内容

temp&。= 0XFFF3

temp|=band<。& lt2;

Rda5820WriteReg(0X03，temp)；//设置BAND

}

//设置RDA5820的步进频率

//频段:0，100 khz；1，200 khz；3，50k Hz；3.保留

void Rda5820SpaceSet(u8 spc)

{

u16温度；

temp = RDA 5820 ReadReG(0X03)；//读取0X03的内容

temp&。= 0xffffc；

temp | = spc

Rda5820WriteReg(0X03，temp)；//设置BAND

}

//设置RDA5820的频率

//freq:频率值(单位为10Khz)，如10805，表示108.05Mhz

void Rda5820FreqSet(u16 freq)

{

u16温度；

u8 spc=0，频段= 0；

u16 fbtm，chan

temp = RDA 5820 ReadReG(0X03)；//读取0X03的内容

temp&。= 001F；

band=(temp >;>。2)和amp0x03//获取频段

spc = temp & amp0x03//获取分辨率

if(SPC = = 0)SPC = 10；

否则if(SPC = = 1)SPC = 20；

else SPC = 5；

if(band = = 0)fbtm = 8700；

否则if(band = = 1 | | band = = 2)fbtm = 7600；

其他

{

fbtm = RDA 5820 ReadReG(0X53)；//获取底部频率

fbtm * = 10

}

if(freq<。fbtm)返回；

chan =(freq-fbtm)/SPC；//获取CHAN应该写入的值

chan & amp= 0X3FF//取低10位

temp|=chan<。& lt6;

temp|=1<。& lt4;//TONE ENABLE

Rda5820WriteReg(0X03，temp)；//设置频率

delay ms(20)；//等待20毫秒

while((RDA 5820 ReadReG(00B))& amp；(1 & lt& lt7))==0);//等待FM_READY

}

//获取当前频率

//返回值:频率值(单位:10Khz)

u16 Rda5820FreqGet(无效)

{

u16温度；

u8 spc=0，频段= 0；

u16 fbtm，chan

temp = RDA 5820 ReadReG(0X03)；//读取0X03的内容

chan=temp >;>。6;

band=(temp >;>。2)和amp0x03//获取频段

spc = temp & amp0x03//获取分辨率

if(SPC = = 0)SPC = 10；

否则if(SPC = = 1)SPC = 20；

else SPC = 5；

if(band = = 0)fbtm = 8700；

否则if(band = = 1 | | band = = 2)fbtm = 7600；

其他

{

fbtm = RDA 5820 ReadReG(0X53)；//获取底部频率

fbtm * = 10

}

temp = fbtm+chan * SPC；

返回温度；//返回频率值

}

void RDasek(void)

{

u16温度；

u16计数= 0；

temp = RDA 5820 readReG(RDA 5820 _ R02)；//读取0X03的内容

temp | = 0X0100

Rda5820WriteReg(RDA5820_R02，temp)；//开始搜索频道

做

{

delay ms(20)；

temp = RDA 5820 readReG(RDA 5820 _ R02)；//读取频道搜索结果

temp&。= 0x0100

count++；

if(count >;5000)返回；

} while(temp = = 0x 0100)；

}

#ifndef __RDA5820_H

#define __RDA5820_H

#包括“ioremap.h”

#包含“delay.h”

#包括“iic.h”

#定义RDA5820_R00 0X00 //读取16位的id = 0x 5820

//16位标识ID 0x5820

#定义RDA5820_R02 0X02 //DHIZ[15]，DMUTE[14]，MONO[13]，BASS[12]，SEEKUP[9]，SEEK[8]，SKMODE[7]，CLK_MODE[6:4]，ANTENNA[2]，SOFTRESET[1]，ENABLE[0]

//bit0 ENABLE芯片上电1芯片未上电0

//bit1 SOFTRESET芯片soft reset 1不复位0

//bit2天线1使用内部小型天线0使用普通外部天线(内部哮天线速慢得多)

//bit6-bit4时钟频率选择，根据实际频率选择000 32.768khz

//位7 SKMODE 0循环搜索1达到上限或下限时停止搜索

//bit8 seek 0搜索已停止。1搜索开始

//bit9搜索方向0向下1向上

//bit12 BASS 0不启用低音增强1启用低音增强

//为bit13mono通道选择0立体声和1立体声

//bit14 DMUTE静音选择0静音1非静音

//bit15 DHIZ音频输出高阻抗选择0高阻抗选择1无高阻抗选择

#定义RDA5820_R03 0X03 //CHAN[15:6]，TUNE[4]，BAND[3:2]，SPACE[1:0]

//bit15-6电流通道，电流频率可按波特计算

//位4调谐0关闭调谐1开始调谐

//位3-2波特频段可以从四个选项中选择

//bit1-0步长选择00为100K

# define RDA 5820 _ r04 0x 04//stcien[14](搜索完成中断)，de [11]，i2s _ enable [6]，gpio3 ~ 1 [5: 0]

GPIO2上显示位14 1打开调谐FM中断0关闭中断中断引脚

//位11选择0 75us 1 50us作为去加重时间

//位6 i2s使能0不使能1使能

//bit5-bit0，三个GPIO推荐的功能选择都是00

# define RDA 5820 _ r05 0x 05//int _ mode[15]，seek th [14: 8](设置信号强度)，lna _ port _ sel [7: 6]，lna _ icsel _ bit [5: 4]，volume[3:0]；

//位15中断模式0短中断1在0c清零之前不要取消中断

//位14-8高于该值的搜索阈值被视为有效站

//位7-6输入低噪声放大模式00无输入

//位5-4输入低噪声电流00 1.8毫安

//位3-0卷0000最低1111最高

# define der 5820 _ r0a 0a//STC[14](搜索完成标志)、SF[13](搜索失败标志)、ST[10](立体声标志)、READCHAN[9:0](频率)。

//bit14通道搜索完成标志0不完整1完成

//bit13通道搜索失败标志0成功1失败

//bit10立体声表示0单声道1立体声

//bit9-bit0表示当前频率，可以计算当前频率

# define der 5820 _ r0b 0x0b//RSSI[15:9](信号强度)，FM_TRUE[8](电台标志)，FM_READY[7](调频就绪标志)

//位15-9当前信号强度

//bit8 1当前频率是有效电台0不是

//bit7 1准备好了。软件搜索0未准备好

# define der 5820 _ r40 0x 40//auto _ seek[15](全/半自动频道搜索)，CHAN_SCAN[14](搜索空/忙碌频道)，CHIP_FUN[3:0](工作模式)

//bit15 1自动频道搜索0手动频道搜索

//bit14搜索用于调频传输的/空空闲频率

//位3-0选择工作模式0000 rx模式

# define der 5820 _ r41 0x 41//mem _ clr[15](内存清零)，RPT_TIME[14:9](RDS响应时间)，MEM_DEPTH[8:0](先进先出大小，最大256)

//位15 1复位fifo 0不复位

//bit14-9传输数据是RDS响应时间

//位8-0 fifo深度0-256

#定义RDA 5820 _ r42 0x 42//tx _ SIG _ gain[10:8]，tx _ pa _ gain [5: 0](发射功率)。

//位10-8传输增益000最小值111最大值

//bit5-0发射功率

#定义RDA 5820 _ R4A 0X4A//MEM _ INTMOD[4:0]

//bit4-bit0存储器数据/空中断重复空中断完全中断的中断模式

# define der 5820 _ r4b 0x4b//chan _ num[7:0](仅对自动频道搜索有效，表示电台数量)。

//bit7-bit0无线电台数量

#定义RDA 5820 _ R4C 04C//TX _ AUDIO _ DEV[15:0]

//发送音频设置

#定义RDA 5820 _ R4D 0x4D//TX _ PIlot _ DEV[15:0]

//发送频点设置

#定义RDA 5820 _ R4E 0x4E//TX _ RDS _ DEV[15:0]

//发送无线电数据系统设置

# define der 5820 _ r53 0x 53//chan _ botton[10:0](通道最低频率，100kHZ单位)

//通道的最低频率

#定义RDA 5820 _ r54 0x 54//chan _ top[10:0](通道的最高频率，单位为100kHZ)

//频道最高频率

#定义RDA 5820 _ r64 0x 64//rds _ rxd[4:3](先进先出模式[10]或寄存器模式[11])

//rds接收模式包括fifo模式和寄存器模式

#定义RDA5820_READ 0X23 // read RDA5820

#定义RDA 5820 _ WRITE 0X22//WRITE RDA 5820

u8 Rda 5820 init(void)；//初始化

void Rda5820WriteReg(u8 addr，u16 val)；//写入RDA5820寄存器

u16 RDA 5820 ReadReG(u8 addr)；//读取RDA5820寄存器

void RDA 5820 rx mode(void)；//将RDA5820设置为接收模式

void RDA 5820 xmode(void)；//将RDA5820设置为发射模式

u8 RDA 5820 rssiget(void)；

void RDA 5820 mutexet(u8静音)；

void RDA 5820 RSSI set(u8 RSSI)；

void RDA 5820 vol set(u8 vol)；

void RDA 5820 xpagset(u8增益)；

void RDA 5820 xpgaset(u8增益)；

void Rda5820BandSet(u8波段)；

void RDA 5820 spaceset(u8 SPC)；

void RDA 5820 freqset(u16 freq)；

u16 RDA 5820 freq get(void)；

void RDasek(void)；

#endif
