自锁开关 开关本有帽——自锁开关的按键帽问题

【问题隐藏在细节里】第一:开关有帽

首先，我不是在夸自己。虽然这个效果客观上已经达到了，但我的本意是想说明电子行业思维的固化。

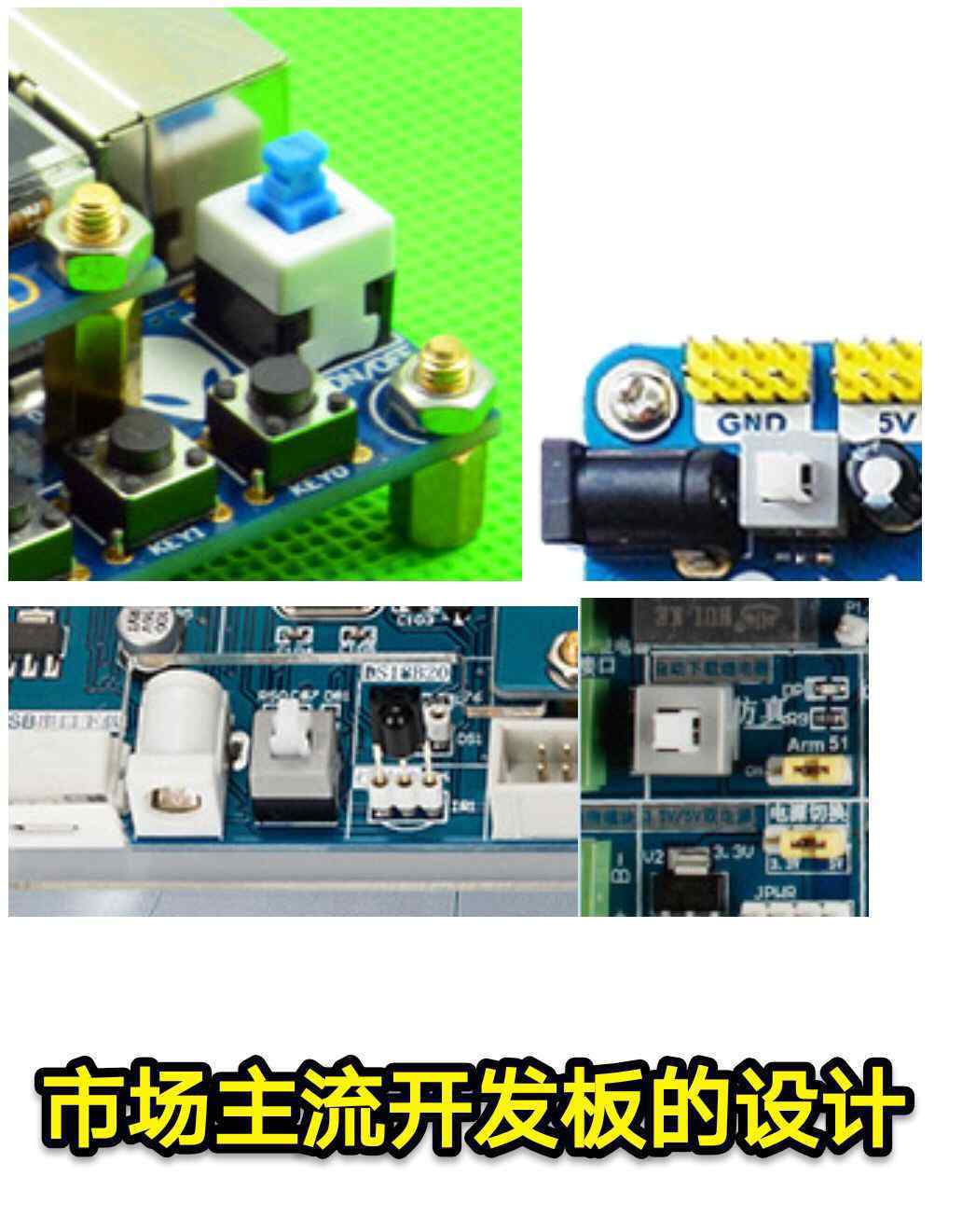

[图1]是我随机截取的市面上主流开发板的自锁式电源开关部分。这种自锁式方形小开关在任何电子市场都可以买到，很多开发板厂商也用它做电源开关。好像没什么问题，大家用起来很方便。您可以用手指轻轻按下开关杆来切换电源。虽然有些用户能感觉到开关杆的面积有点小，用手指按着会不舒服，但转念一想，你能看到的类似的电源开关都是这样的，也许本来应该是这样的。想到这里自然也不会为了一个无关痛痒的开关而浪费脑细胞。

但问题隐藏在细节里，总会有像我这样无趣的人，用怀疑的眼光看着熟悉的东西。如果你仔细观察这个自锁开关的细节，你会发现开关杆的上表面并不平整，但有一些卡扣结构似乎连接着什么东西。这让我想起开关杆不是手指直接按下的，上面应该有一个装置可以和手指接触。于是我开始在百度和淘宝上搜索自锁开关的相关信息，没花多少时间就明白了“秘密”。

最初，自锁开关在应用中由两部分组成:开关体和键帽。一般电子产品都有塑料外壳，按键必须露在外壳上，用户才能操作。但开关本体焊接在PCB上，PCB与外壳之间有一定距离，用于放置键帽。根据不同的产品设计，可以选择不同高度和形状的键帽。键帽背面有一个带扣的凹槽，可以安装在开关杆的扣上。如果是没有外壳的产品，比如开发板，还有一个键帽，键帽的高度很短，宽度和开关本体一样。装上键帽后，手指按着很舒服。

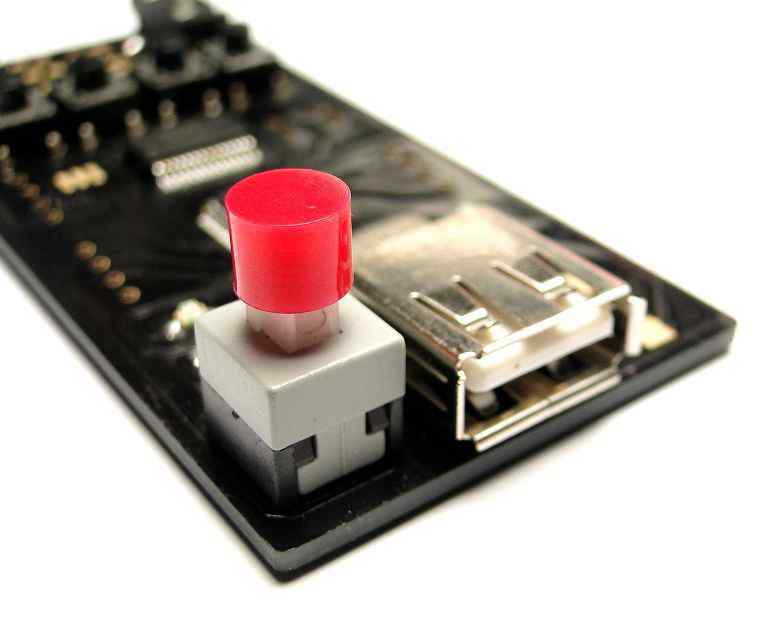

所以我在设计产品的时候，只要用了自锁开关，我一定会给它装上键帽(如图2所示)。我深信这是应该的，这很正常，也很自然。

除了技术问题本身，还有一件事更让我吃惊——2009年我发现了扣帽的问题，2019年我写了这篇文章。十年过去了，再观察市场上主流的开发板和学习板，发现这个问题和10年前一样，那些开发板在最新的产品上还是没有安装自锁开关的键帽。如本文开头所述，开发板设计者和学习者都默认为“约定”，学习者慢慢学习后成为设计者，设计者教下一批学习者，所以这个问题大家代代相传是顺理成章的。
