什么是超声波传感器 一分钟，看懂超声波传感器的技术原理

超声波是弹性介质中的一种机械振动，有横向振动和纵向振动两种形式。纵向振荡主要用于工业应用。超声波可以在气体、液体和固体中传播，传播速度不同。此外，它还有折射和反射现象，在传播过程中有衰减。在空气体中传播的超声波频率较低，一般为几十KHZ，而在固体和液体中可以使用较高的频率。它在空气体中衰减较快，但在液体和固体中传播时衰减较小，传播较远。利用超声波的特性，可以用不同的电路制作各种超声波传感器，制作各种超声波测量仪器和装置，广泛应用于通信、医疗器械等方面。

什么是超声波传感器？

超声波传感器的主要材料是压电晶体和镍铁铝合金。电致伸缩材料包括锆钛酸铅等。由压电晶体构成的超声波传感器是一种可逆传感器，它可以将电能转化为机械振荡产生超声波，在接收到超声波的时候，也可以转化为电能，所以可以分为发射器或接收器。有些超声波传感器既能发送也能接收。这里只介绍小型超声波传感器。发送和接收略有不同。适合在空空气中传播，工作频率一般为23-25KHZ，40-45KHZ。这种传感器适用于测距、遥控、防盗等用途。有T/R-40-60，T/R-40-12等。。还有一种密封式超声波传感器。它的特点是具有防水功能，可用作料位和接近开关，性能更好。超声波应用有三种基本类型，传输型用于遥控、防盗报警、自动门、接近开关等。分离反射式用于测距、液位或物位；反射式用于材料探伤、测厚等。

它由发射传感器、接收传感器、控制部分和电源部分组成。发射器传感器由一个发射器和一个直径约为15毫米的陶瓷振动换能器组成。换能器用于将陶瓷振子的电振动能量转换成超能量，并辐射成空。接收传感器由陶瓷换能器和放大电路组成。换能器的接收波产生的机械振动被转换成电能，作为传感器接收器的输出，从而检测传输的超声波。在实际应用中，用作发射传感器的陶瓷换能器也可以用作接收传感器公司的陶瓷换能器。控制部分主要控制脉冲链频率，空比值，稀疏调制计数，检测距离。

工作程序

如果在发射传感器中对谐振频率为40KHz的压电陶瓷芯片施加40KHz的高频电压，压电陶瓷芯片将根据所施加的高频电压的极性而伸长和缩短，从而发射频率为40KHz的超声波，超声波将以密集模式传播并发射到波接收器。接收器利用压力传感器采用的压电效应原理，即在压电元件上施加压力使压电元件产生应变时，会产生一边为“+”极，一边为“-”极的40KHz正弦电压。因为高频电压的幅度小，所以必须放大。超声波传感器使司机能够安全倒车。超声波传感器的原理是检测反向路径上或附近的任何障碍物，并及时发出警告。设计的检测系统可以提供声音和视觉警告，指示盲区内检测到的障碍物的距离和方向。这样，在狭窄的地方，无论是停车还是开车，借助倒车障碍物报警检测系统，都会减轻司机的心理压力，他可以很容易地采取必要的行动。

系统组成

它由发射传感器、接收传感器、控制部分和电源部分组成。发射器传感器由一个发射器和一个直径约为15毫米的陶瓷振动换能器组成。换能器用于将陶瓷振子的电振动能量转换成超能量，并辐射成空。接收传感器由陶瓷振子换能器和放大电路组成。传感器的接收波产生的机械振动被转换成电能，作为传感器接收器的输出，从而检测发送的信号。在实际使用中，发送传感器的陶瓷振子也可以作为接收传感器公司的陶瓷振子。控制部分主要控制脉冲链频率，空比值，稀疏调制计数，检测距离。超声波传感器电源可以是dc12v 10%或24v 10%。

工作模式

超声波传感器使用声波介质以非接触和无磨损的方式检测被检测物体。超声波传感器可以检测透明或有色物体、金属或非金属物体、固体、液体和粉状物质。它的检测性能几乎不受任何环境条件的影响，包括烟尘环境和雨天。

检测模式

超声波传感器主要采用直接反射检测方式。位于传感器前面的被检测物体部分地将发出的声波传输回传感器的接收器，使得传感器检测到被检测物体。

还有一些超声波传感器使用相关检测模式。一组相关的超声波传感器包括一个发射器和一个接收器，它们持续地“倾听”。位于接收器和发射器之间的被检测物体将阻挡接收器接收发射的声波，因此传感器将产生开关信号。

探测范围和声发射角度

超声波传感器的探测范围取决于其波长和频率。波长越长，频率越小，探测距离越大。比如毫米波长的紧凑型传感器检测范围为300~500mm，波长大于5mm的传感器检测范围可达8m。有些传感器的6o声发射角较窄，因此更适合精确探测相对较小的物体。其他声发射角在12°到15°之间的传感器可以探测大倾角的物体。此外，我们还有一个外部探针式超声波传感器，相应的电子电路位于常规传感器外壳中。这种结构更适合测试安装有限的场合空。

app应用

在现实生活中，我们可以很容易地找到超声波传感器的应用。随着科学技术的飞速发展，超声波传感器的应用越来越广泛。在人类发展史上，超声波传感器的应用无处不在，人类能想象到的地方它都能涉足。杂交水稻、原子核和氢弹的发现大大缩短了中国与其他先进国家的距离，为我国经济注入了活力。超声波传感器应用广泛。你真的知道它的原理和适用范围吗？

超声波传感器是利用超声波的特性开发的传感器。超声波是一种振动频率高于声波的机械波，是由换能器晶片在电压激励下振动产生的。它具有频率高、波长短、衍射现象小、方向性特别好的特点，可以变成射线定向传播。超声波对液体和固体有很大的穿透能力，尤其是在阳光不透明的固体中，可以穿透几十米的深度。超声波撞击杂质或界面时会产生显著的反射并形成回波，撞击运动物体时会产生多普勒效应。因此，超声波检测广泛应用于工业、国防、生物医学等领域。

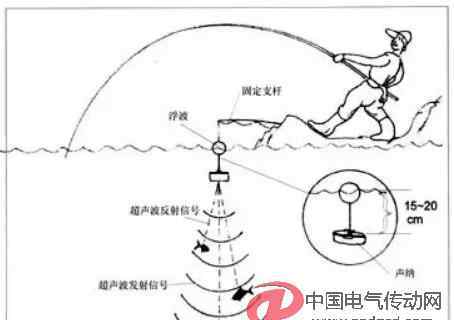

超声波测鱼仪:超声波测量技术原理很简单。高档的名字叫“道普拉特效应”，山村的孩子叫“回声”，就像在一个山谷里大喊“你好吗”，很快就听到“你好吗...你好吗……”。基于此，人们发展了超声波测量技术。和自然界一样，蝙蝠可以算是代表。蝙蝠洞要找食物，要用声波测距离，但是在洞穴里用超声波测距离是非常困难的，这是先进的科技产品无法做到的。

超声波传感器在质量检验中的应用——超声波探伤仪，主要用于检测金属工件的内部质量，如检测金属中是否有气泡，焊接部位是否有未焊透等缺陷。以超声波电子束焊缝检测系统为例，说明超声波探伤仪的应用。

超声波传感器受到全世界各行各业的人的喜爱。我们对“高科技”这个词并不陌生。电脑和手机的使用使我们的国家进入了科技时代。超声波寻鱼仪可以让人探索地下哪里有水源，哪里水里的鱼多；b超中的超声波探测器可以让母亲看到腹部的孩子；此外，超声波传感器还可以用于医疗机构，如癌症等疾病的化疗。通过以上介绍，相信大家对超声波传感器有了详细的了解。
