图纸上的焊接符号大全 焊接图纸符号解析，这回终于看懂了

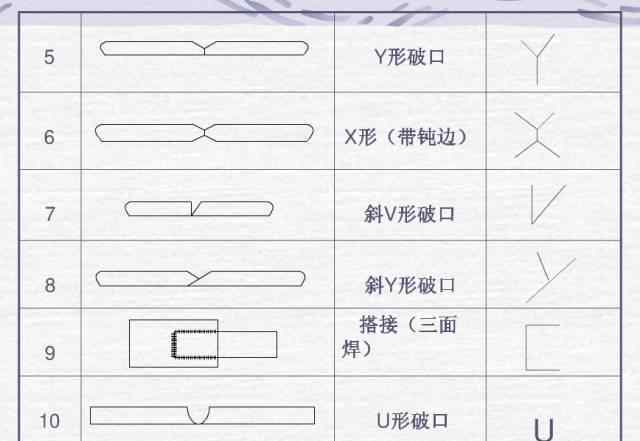

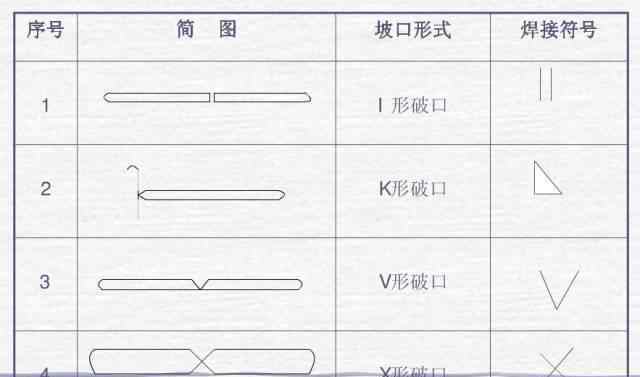

基本凹槽符号

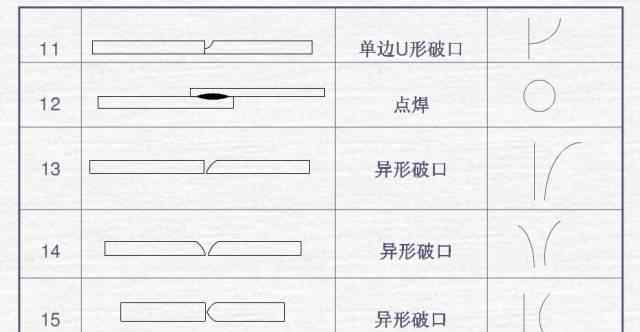

凹槽符号

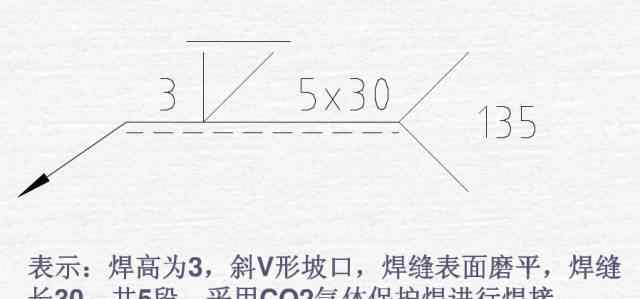

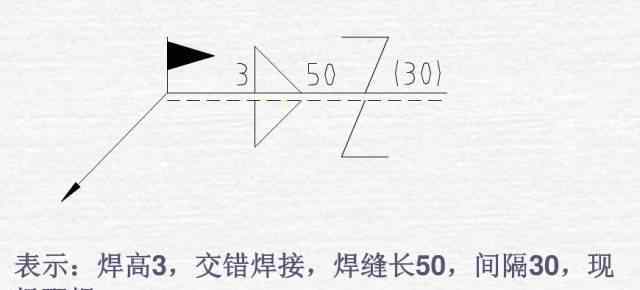

焊接图纸上符号标记的示例

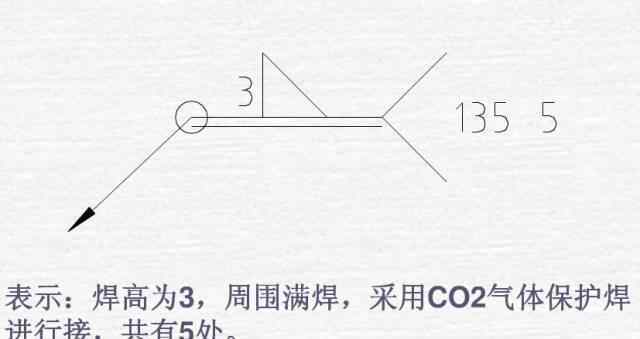

标记焊接符号的示例和方法

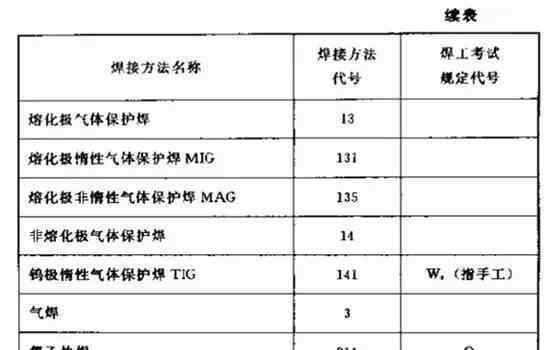

在焊接结构图上，焊接方法可以按照国家标准GB5185-85用阿拉伯文字表示，标注在导向线尾部。常用焊接方法代码见表3-9。如果是组合焊接方式，可以用“/”分开。左侧代表正面焊接方法，右侧代表背面焊接方法。比如V型焊缝，先用钨氢电弧焊打底，再用手工电弧焊覆盖，表示为141/111。

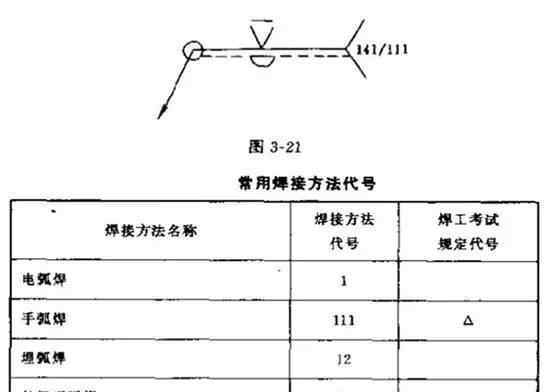

标记焊接符号和焊接方法代码的示例见图3-21。图为V型坡口对接焊，背底焊，前焊缝表面齐平。焊接方法为打底焊手工钨氮电弧焊，顶焊和背底焊手工电弧焊。

焊接方法规范

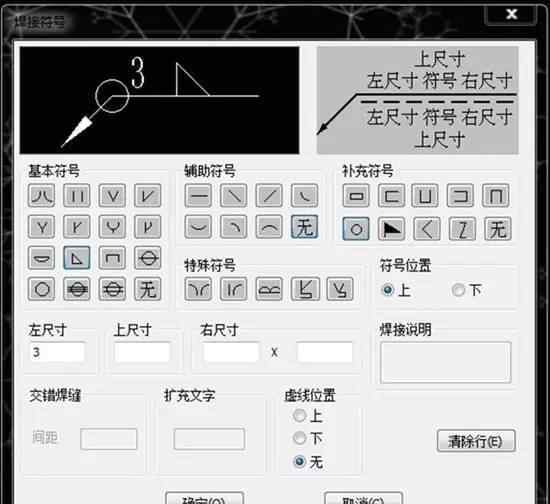

焊接符号的表示

钢结构焊接符号含义的完整集合

钢结构的焊接符号也按GB324-1988《焊接规范》绘制。钢结构一般属于建筑学科和建筑行业。因此，建筑符号、型钢符号、螺栓符号和铆钉符号往往伴随着钢结构焊接符号的标注。

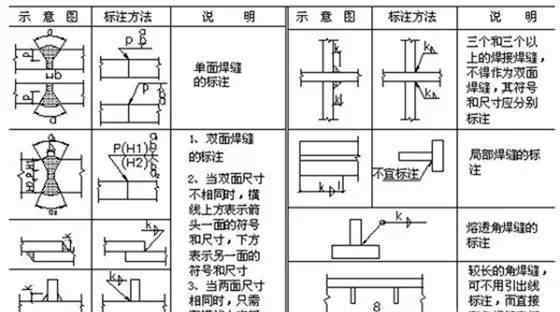

钢结构焊缝的符号表示方法及相关规定

1.焊缝引出线由箭头和两条参考线组成。其中一条是实线，另一条是虚线，线型都是细线。

2.基准线的虚线可以画在基准线实线的上侧或下侧。基准线一般应与图纸标题栏平行，特殊情况下仅垂直于标题栏。

3.如果焊缝在接头的箭头侧，则基本符号标记在基准线的实线侧；如果焊缝位于接头的非箭头侧，则基本符号标记在参考线的虚线侧。

4.当焊缝两边对称时。参考线可能不是虚线。

5.一般对箭头线相对焊缝的位置没有特殊要求，但在标注单侧焊缝时，箭头线应指向带坡口侧的工件。

6、基本符号、补充符号与基准线相交或相切，且基准线的线段重合，用粗实线表示。

7.焊缝的基本符号、辅助符号、补充符号均为粗实线，尺寸图形原则上也是粗实线。尾部符号为细实线，尾部符号主要用于标注焊接工艺和方法。

8.在同一张图纸上，当焊缝形式、截面尺寸和辅助要求相同时，只能选择一处标注焊缝符号和尺寸。增加“同一焊缝的符号”，同一焊缝的符号为3/4圆弧，画在引出线的转折处。

在同一个图上，当有几种相同的焊缝时，可以在尾部符号中对焊缝进行分类和编号，分类编号为A、B、C......您可以在相同类型的焊缝中选择一个标记代码。

9.渗透角焊缝的符号应如图1-38所示进行标记。熔透角焊缝的符号为黑色圆圈，画在引出线的转折处。

10、用长角焊缝，不需要引出，而直接在角焊缝旁边标注焊缝尺寸值k。

11.如果在连接长度内只有局部区域有焊缝，如图1-40所示进行标记。k是角焊缝焊脚尺寸。

12.当焊缝分布不规则时，同时标记焊缝符号。在焊缝处添加实线以指示可见焊缝，或添加网格线以指示不可见焊缝。

13.当焊接在一起的两个焊件在一侧焊接成双侧不对称坡口焊缝时，前导箭头指向坡口较大的焊件。

14.工件周围的环焊缝符号用圆圈表示，画在引出线的转折处，标有焊接角尺寸k。

15.三个或三个以上焊件相互焊接时，焊缝不得标记为双面焊缝，焊缝符号和尺寸应单独标记。

16.在施工现场焊接的焊缝应标有“现场焊接”的符号。现场焊接符号为黑色三角形标志，画在引出线的转折处。

17.当焊接在一起的两个焊件中只有一个具有凹槽时，前导箭头指向具有凹槽的焊件

例如

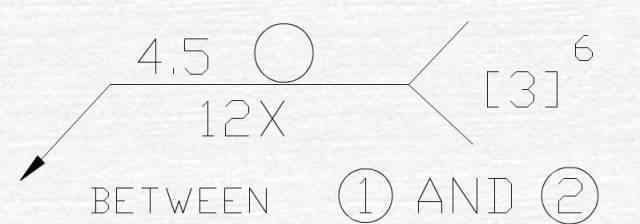

欧美焊接符号示例

4.5-表示焊点的直径

-根据图示，此物品为CC物品或SC物品

6 -这里是第六个CC项或SC项。

介于①和②之间-表示①和②两点之间的焊点

12x表示两点之间的焊点数为12。

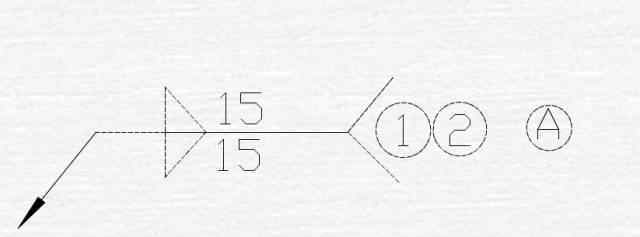

日本焊接符号示例

根据图表，它表示关键或重要的特征
