以下CAD技能分享，包括模板文件、图层的使用、文字和文字样式、注记和注记样式、比例、布局和模型空、图框和页面设置、布局图、视口应用等。，这些都是超级全面的。以AutoCAD2006为例，以布局图为出发点，快速学习。

一、模板文件

1.创建自己的模板文件，这样可以根据自己的喜好进行设置，形成自己的风格。

2.通常，应在模板文件中进行以下设置:

单位、精度、图层(颜色、线型、线宽)、文本样式、批注样式、复合线型、默认线宽、默认字体和默认字高以及捕获类型。

3.命名:根据图纸尺寸命名，如A3.dwt、A2.dwt等。

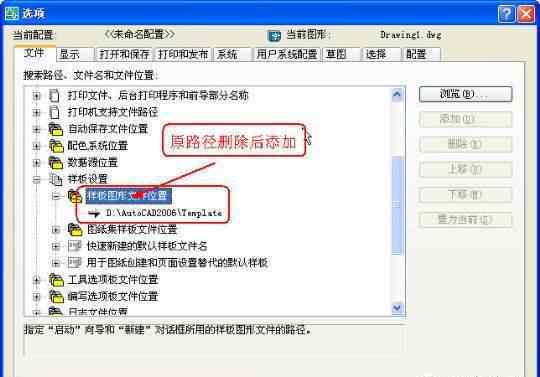

4.位置:建议将模板文件放在AutoCAD安装目录中，以便于搜索，并且可以在选项对话框中进行更改。

见下图:

注意:有些人不使用模板文件，但如果他们想绘图，可以在原始绘图上复制一个框架，即使用旧绘图。在这种情况下，他们通常使用模型空进行绘制，因为不需要精确对齐，所以就随便放，而布局(图纸空)需要与图纸相匹配。当然，有些人是

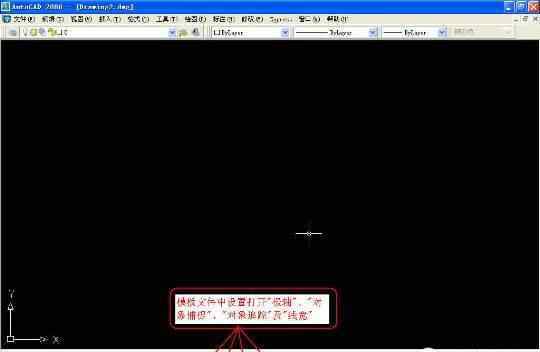

这是我在模特空房间的工作界面:

第二，使用图层

1.图层命名最好用英文缩写，少用汉字。

2.根据自己的专业需求合理设置层数，少于多。

3.对象属性(颜色、线型、线宽)都是沿着图层的，方便修改对象。

三，文本和文本风格

记住几个原则:

1、尽量少用字体，一般三四个就够了。并且尽量使用SHX字体，少用TTF字体。

2.SHX我用的是gbcbig.shx+gbenor.shx的组合，这两种字体在2000以上都有，方便图形交换，用于标注字体、铅标注字体、总评、说明。

3.TTF我用宋体和黑体。没什么好说的。Windows自带。用于在细节符号、房间名称等需要突出显示的地方书写图片、索引、字母和数字。

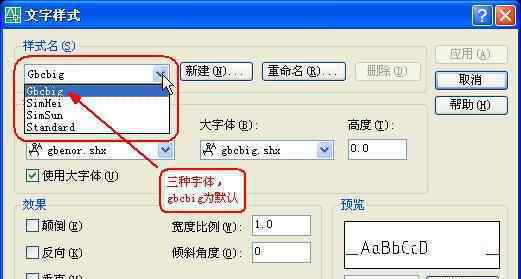

4.为了便于识别，最好使用大字体的文件名。比如文字样式gbcbig就是gbcbig.shx+gbenor.sh，simsun就是simsun.ttf，simhei就是simhei.ttf

5.使用textsize命令可以提前设置默认的单词高度，这样就不必每次都调整。

注意:坚决反对使用不常用的字体，AutoCAD没有，Windows也没有。我不认为AutoCAD本身提供的字体不好看，也不认为AutoCAD本身提供的字体达不到要求。呵呵，是个大故事。结构中钢筋符号不多怎么办？为什么别人做的字体不能用？没什么好说的，想用就用。

四.注释和注释样式

1.当布局(图面之间空)用于出图时，仅需要一种注释样式。

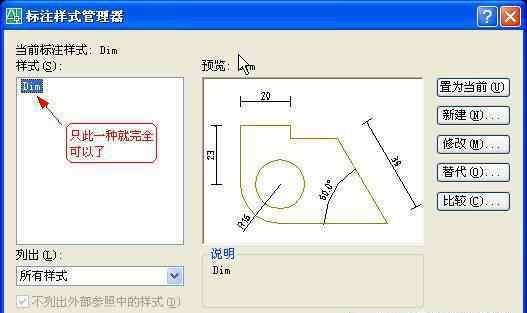

见下图:

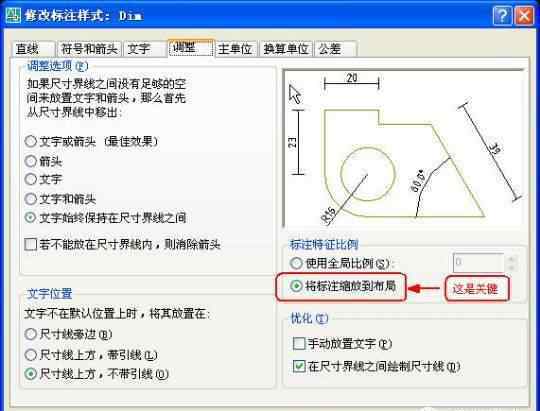

这里的关键是设置全局比例Dimscale=0，在标注样式中表示为“标注到布局比例”，即勾选此项。

见下图:

2.在模型空之间绘制时，没有办法，要么提前设置全部或者常用的标注样式，要么随意设置，总之繁琐。由于标注是CAD中的一个关键点，所以建议在绘图中使用布局。

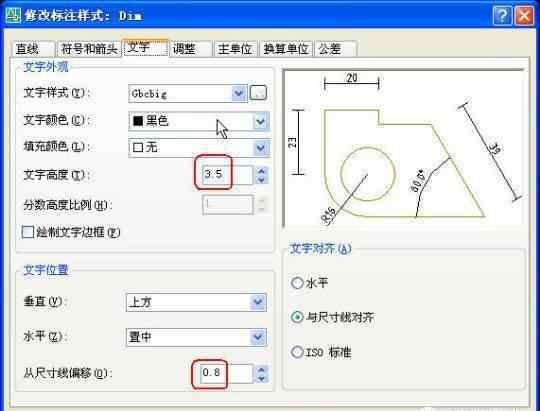

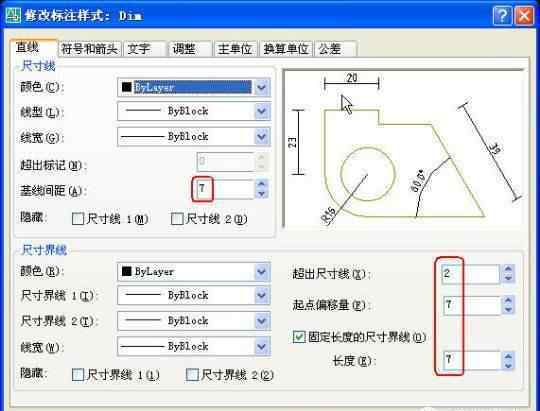

3.各种量的设置(指箭头大小、基线间距、文字高度等。)在标注样式上，无论是布局(图纸在空之间)还是型号空，都采用实际图纸中的尺寸(参考打印的A2、A3图纸)。例如，如果实际绘图中的文本高3.5毫米，则设置为3.5。

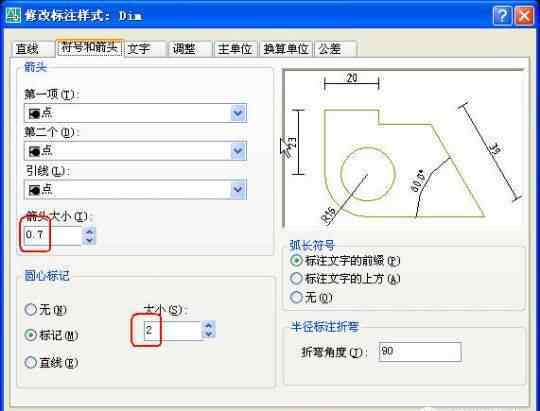

我的习惯设定，见以下连续图:

注意:

关于标注样式的设置，我建议只有一个。一个简单，只有一种标注样式基本上可以一劳永逸地解决所有的标注情况。另一种是不需要换算讨厌的人的比例，不容易出错。

有些人喜欢把这个地方按比例缩小。比如实际图纸中3mm的高度设置为300mm，肯定不是一个好习惯。对于模型空，字高要用全局比例来调整，对于布局要直接设置为实际大小。

关于标注方法，我建议在图纸空中标注(包括引线标注和其他标注文字等。)，这其实也是AutoCAD公司使用drawing 空的初衷。可以看一下AutoCAD2006帮助中对drawing 空的解释:“Drawing 空是绘图布局环境，在这里可以指定绘图大小，添加标题栏，显示模型的多个视图，创建图形标注和注释”。当然，这里没有强制规定。

另外，在图纸之间空做标记有两种情况，一种是在活动视口做标记，另一种是在图纸之间空做标记。激活视口中的标记实际上是在模型空中进行标记，结果自然是标记本身位于模型空中。不用说，在图纸空中做标记的结果就是标记本身位于图纸空中。

请注意，在活动视口中进行标记时，全局比例必须设置为Dimscale=0，而不是Dimscale=1，或者您可以预先查询视口比例，然后设置Dimscale=视口比例。虽然Dimscale=1时直接在图中标注空是正确的，但何必呢？统一设置Dimscale=0，什么都不会发生？

我的习惯是图中有文字、尺寸、各种符号空。我现在习惯了。感觉图纸空房间要放文字、尺寸、符号。如果不喜欢这样，可以随时使用“Chspace”命令将文字、尺寸、符号转换成模型空房间。

V.关于比例

比例的问题在论坛上讲过，但越说越糊涂，但光说还不够，要简单，要注重经验和感悟。

1.如果用布局来作图，基本上不需要在意比例。意思是你可以知道但不知道为什么。因此，强烈建议布局绘图。

2.如果用模型空作图，就要考虑比例换算。你不仅要知道为什么，还要知道为什么。

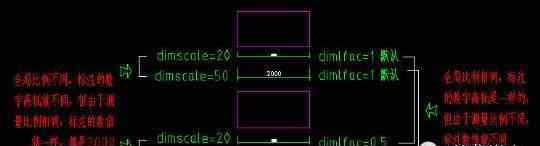

3.全局比例:全局比例是显示比例，等于打印比例，即与对象的实际尺寸值无关。

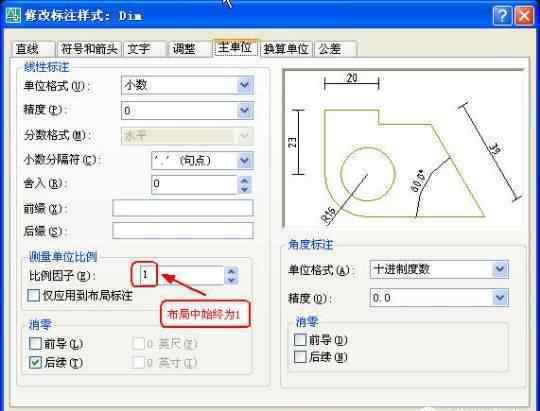

4.测量尺度:测量尺度是一种标度尺度，与物体的实际尺寸值有关。在模型空中绘图时，缩放图形时应使用测量比例。在布局中绘图时，测量比例始终等于1，即不考虑测量比例的存在。

5.打印比例:model 空之间的打印比例等于全局比例，版面的打印比例始终等于1: 1。

6.视口比例:图形中对象尺寸相对于模型中尺寸的比例，取决于图形尺寸和视口数量。

7.填充比例:不知道说什么好。慢慢尝试。

8.线性比例:只用于虚线和点线的显示，不用于实线(好像是废话)。

注:显示比例是指只影响标注数字与图形本身的相对比例，不影响具体数字的大小。相反，缩放比例不影响被标记数字与图形本身的相对比例，只影响具体数字的大小。

参考地图:

不及物动词布局和型号空

1.介于图纸空和型号空

Drawing 空和model 空一样是一种载体。Model 空携带由几何对象组成的图形，drawing 空携带视图、注释、画框和页面设置。

2.布局和图纸空

在drawing 空中调整和排列视图、批注和页面设置的过程称为布局，布局也是指这种调整和排列的结果。

注意:

以上只是我的理解，侧重于布局(图纸之间空)和模型空之间概念的感性认识，仅此而已，别无其他。

哦，其实我也没想出什么更好的解释。

七、框架和页面设置

1.首先根据图纸的实际尺寸绘制框架

注意:

比如A3的图纸尺寸是420*297mm，A2的图纸尺寸是594*420mm。风格每个公司单位都有自己的标准格式，可以和葫芦画比较。别人的好的话，借一个处理就可以了。

根据实际尺寸，相框中文字的高度为3.5毫米为3.5毫米，2.5毫米为2.5毫米..

请注意，不需要缩放框架。

另外，建议在模型空中绘制，使用外部引用命令来引用布局，这样可以慢慢体会到好处。

2.在布局中插入图框

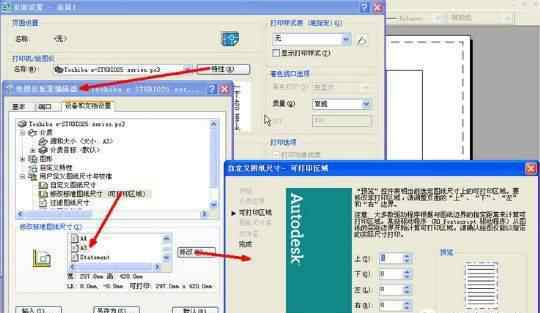

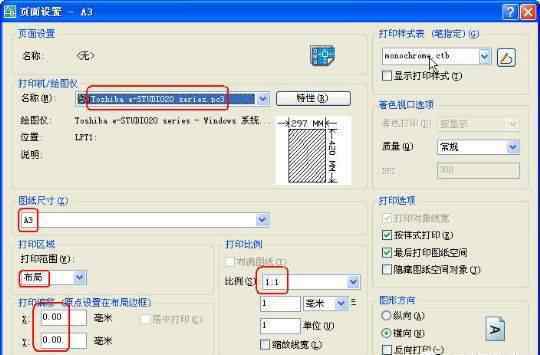

用“插入”命令插入，插入点在“0，0，0”，用“页面设置”命令打开页面设置，选择打印机，点击“属性”，然后选择“修改标准绘图尺寸(可打印区域)”，然后选择纸张，将上下左右边距改为0，保存并退出。

见下图:

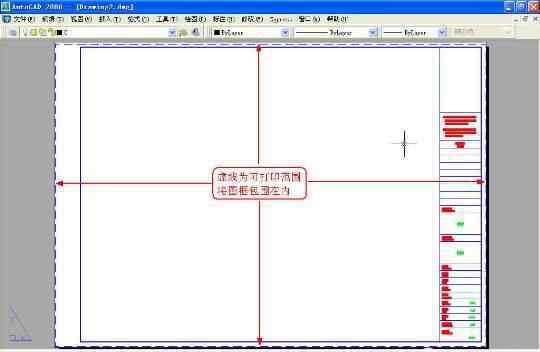

这是页面设置后的界面:

这是页面设置后的布局界面:

注意:

这里的图框插入不是做成块的，因为是属于一个文件，一个图，所以做成块也没用。反正要修改图框里的文字，必须编辑一次，是不是块都无所谓。如果做成块，你在编辑的时候调用“原地编辑”命令，但是没有直接编辑方便。

布局中没有视口，因此在使用时可以灵活地构建它。

另外，如果没有打印机，打印的时候找个打印机驱动安装更换就行了。没关系。

您也可以根据上述设置过程预先设置几个您可能使用的打印机，将它们保存到不同的. pc3文件中，并在打印时根据需要选择它们。

八、布局图的使用

步骤:

1.首先，在模型中画一个图空

比如所有的图形都画好了，其实这并不是必须的，后面会解释。

这是型号空中的图:

2.切换到绘图空

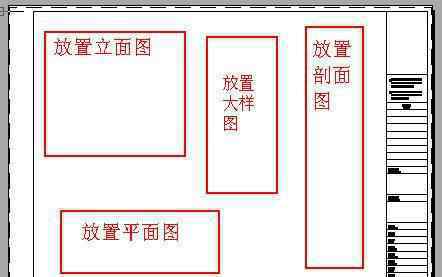

这里解释一下，首先你要保证在一个版面里放几个图。这里我打算放三个主图，两个大图，主图在哪里，大图在哪里，大概区域。你要心中有数，同时考虑字符、尺寸、符号的位置。

这是规划区域:

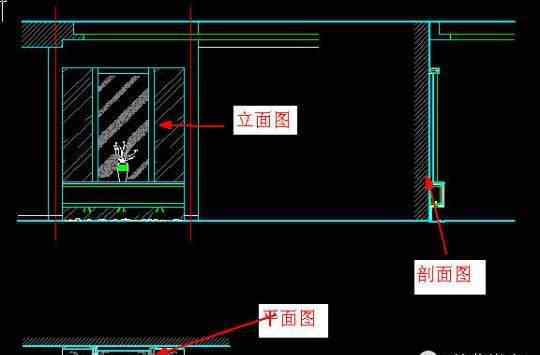

3.使用“视图”命令创建一个视口

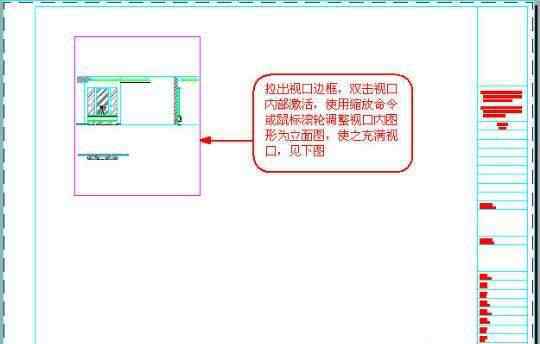

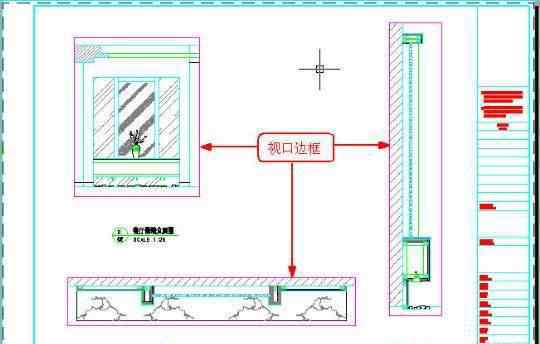

首先建立主图的视口——立面图，拉出视口框，双击视口内部激活，使用缩放命令或者鼠标滚轮将视口中的图形调整到立面图，这样就可以确定图形的大小是我想要的(可以用视口的框来构图)， 然后用Vpscale命令点击视口框，检查此时的视口比例，接近1: x，一般比例要四舍五入，所以我们设置为1:。

见下图:

4.同样，创建主图形-剖面图和平面图的视口，并将每个视口中的图形调整为相应的平面图和立面图。

见下图:

5.为细节创建视口

同理，构建详图的视口，按照上述方法将视口比例调整为1: 5。

详图由原剖面图直接生成，不需要单独绘制，也不需要从剖面图中复制下来放在一边，这样修改剖面图的结果就可以直接反映在详图中。

详图的圆形视口是通过使用“视图”命令中的“对象”选项从预先绘制的圆转换而来的。

见下图:

6.标注尺寸和注释，添加符号等。，并完成图纸。

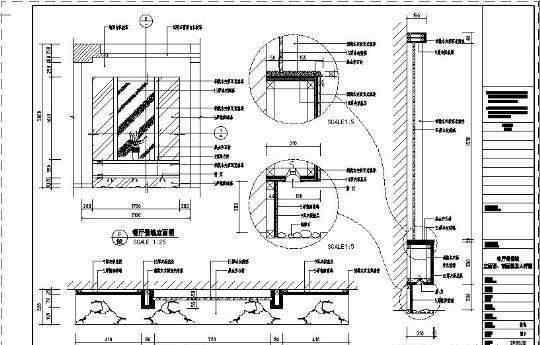

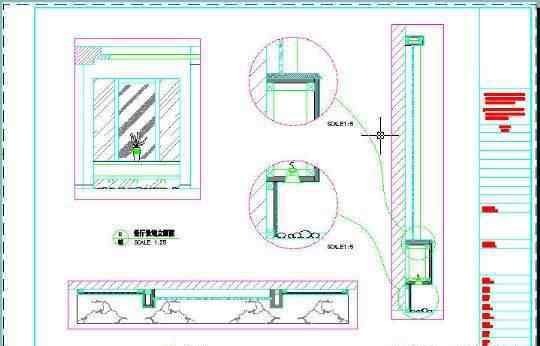

竣工图见下图:

注意:

首先需要强调的是，以上步骤在实际操作中是相互穿插的，即边调整、边标记边绘制、构建视口，可以很随意，不要太机械。

创建视口的原则是从主图形到子图形，从上到下，从左到右。

至于布局中视口的大小，也就是视口框的大小，虽然可以灵活设置，但是可以随意打开大的，不过更好的办法是通过视口框来构图，起到边界和限制的作用，从而达到任意裁剪和拼接图形的目的。在这种情况下，视口框架的大小不能是任意的，无论图形本身是一个整体还是彼此独立，都需要包含您想要的图形部分，并使不需要的图形不显示出来。关于这一点，也可以参考后面的视口的应用。

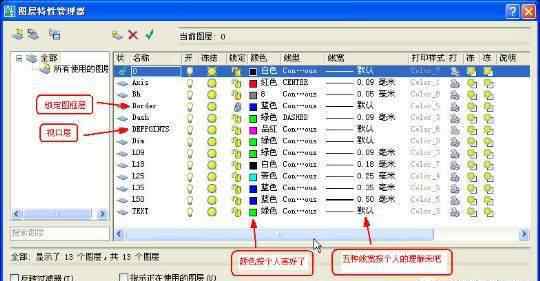

视口图层应该单独设置。我放在“DefPoints”层，AutoCAD自带，有非打印功能。可以随便用。也可以放在其他任何一层，随便。

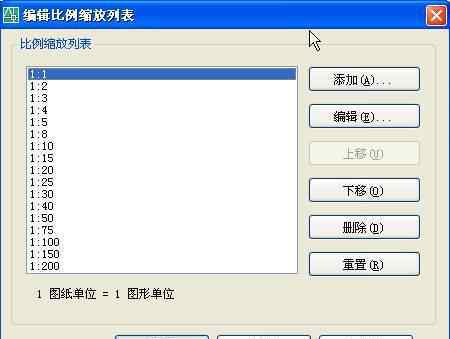

对于AutoCAD2006，常用比例可以提前设置，使用时直接选择非常方便，如下图所示:

九、批量打印在版面上

步骤:

1.键入“发布”命令以打开“发布”对话框。

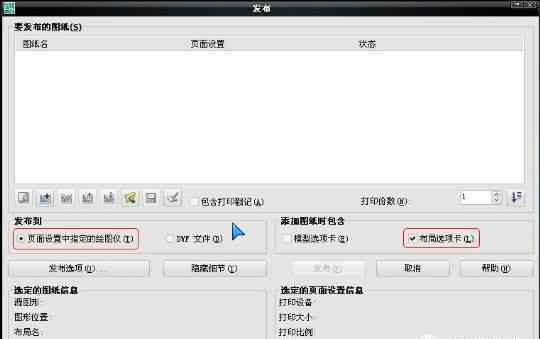

请参见下图，注意“发布到”选择了“页面设置中指定的绘图仪”，而“添加图纸包含”选择了“布局”选项卡。默认的“模型标签”也被选中。我们在这里打印布局，而不是模型，所以取消它。

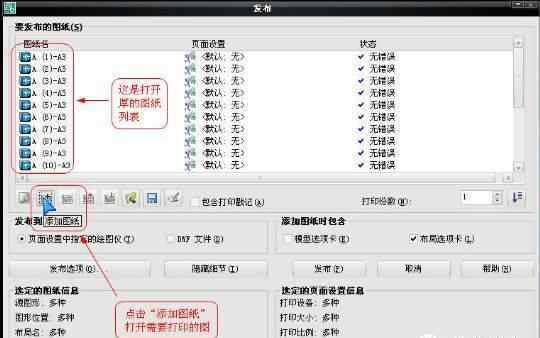

2.点击“添加图纸”按钮，输入要打印的图纸。

3.检查(这一步不是必须的，只是为了清楚起见)。

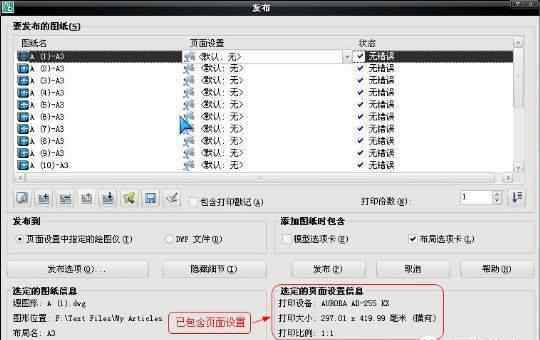

见下图，可以看到原图片(全部)已经包含页面设置，但没有命名为页面设置，所以显示“默认:无”，但仍然可以键入。如果它被命名为页面设置，将显示页面设置的名称。

4.此时，点击“发布”按钮，您就完成了。可以同时吹牛。

重要的是要说，这种情况适用于你有一个固定的打印机。比如在公司，你的图纸可以提前设置。

习惯不同。如果从模板文件开始每个新图形，可以在模板文件中进行设置。当然，和我一样，你现在也不需要模板(dwt)文件了。总之复制一张之前的图设置一下。其余部分将保存为新图形。

如果您需要在外面打印，并且您可能需要更换打印机，请转到下一步。

5.更换打印机。

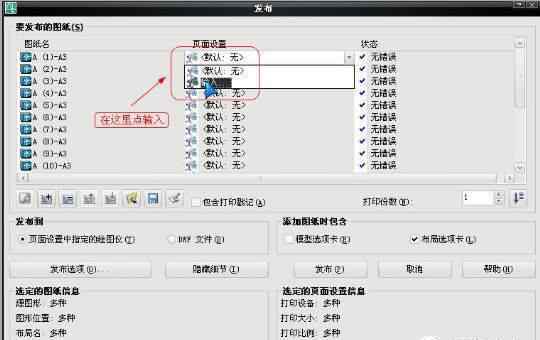

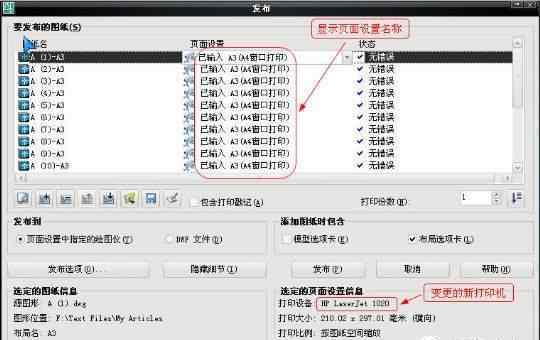

见下图。所有图形都已选定。默认情况下，第一个绘图显示等待您操作的背景颜色。点击中间“页面设置”右侧的下拉箭头，显示“输入...”。单击它找到您保存在硬盘上的页面设置文件(dwg文件)，并输入它。

这是显示“导入”新打印机导入后的图纸列表。请注意，您需要再次单击导入的页面设置。

见下图:

6.剩下的，不用我说了，直接点“发布”，结束了继续吹牛，呵呵。

注意:

我的习惯是一张图纸只有一个版面，也就是一张图纸对应电脑里的一个文件。当然个人习惯不同。当一个图形中有多个布局时，也可以按照上述方法操作。但是，当一个布局中有多个图形时，您无能为力，这需要大家的注意。

显然以上操作不适用于型号空之间的批量打印，这个我没有研究过。

对于页面设置，可以保存为空白色CAD文件(可以包含多台打印机的设置)，例如，命名为A3(佳能页面设置)。dwg，在电脑里一目了然；也可以使用正式图纸中的命名页面设置，比如上图中的“A3(A4窗口打印)”，这是页面设置的名称，可以，看个人习惯。前者比较整齐有规律。

无论如何，最好设置好之后再打印一张，确定没有问题再批量打印，尤其是在外面打印的时候。总之磨刀的时候不要错过樵夫。

X.视口的应用

下面的一些应用并不正规，可能什么都没有，只是寻找一种感觉。

1.制作放大的图片

可以说这是用布局来绘图最实用的功能。上面的例子已经包含了绘制详图的内容。强调细节图要通过视口边界直接使用原图生成，否则不会体现视口的功能。换句话说，用布局来画图是没有意义的。

2.隐藏对象

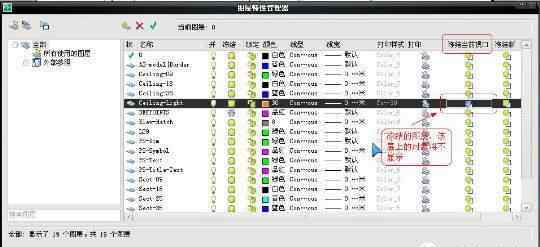

这是使用图层工具栏中的“在当前视口中冻结”功能来隐藏对象。当然，首先您需要激活要冻结的对象的视口，然后选择要冻结的对象，然后单击“在当前视口中冻结”。

这是一个很重要的功能。比如你可以用这个功能在一个房间平面上绘制平面图和天花板平面图中的对象，然后在布局中打开两个视口(当然不是在一个布局中)来显示平面图，隐藏天花板平面图中的对象(比如灯具)和天花板平面图中的对象，隐藏平面图中的对象(比如家具)，从而达到各取所需的目的。

见下图:

3.旋转图形

有两种方法:

第一种，UCS+Plan

第二，Mvsetup

告诉我“视图设置”命令，它在视口中旋转视图，这与“旋转”命令不同。旋转命令旋转模型空中的对象，这将影响所有视口，而Mvsetup命令不影响模型空和其他视口。

此外，视口不能旋转，也就是说，将旋转命令应用于视口的对象是无效的。

请注意，使用这两种方法时，视口无法锁定。

还有一点，Mvsetup命令不好用，有点疯狂。虽然第一种方法比较简单，但是操作后变成了全比例，视口比例变化，也很不愉快。

所以这两种方法我基本没用过，具体操作就略过了。

当然，我可能没有玩过。反正我在需要达到类似目标的时候，总是会用移动、拉伸、对齐或者做辅助线等愚蠢的方法。

4.剪切对象

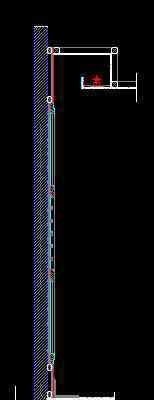

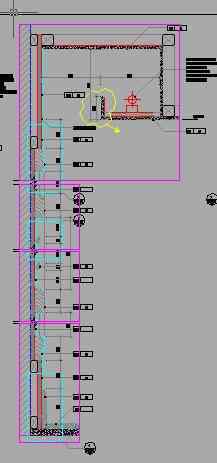

至于这一点，是个人理解。可以参考9 -1型号空中的上图。在模型空中，地面线、楼层线、天花板线画了很久，根本不算整齐。其实这个更有纪律性。后来在模型空里看到了我的一些照片。

因为不需要那么谨慎，同理，可以随意画。当您到达绘图空时，可以用视口边界对其进行切割。无论如何，视口外的图形是不可见的。所以可以在模型空里无规则的画画，自由发挥。

5.排列图形

下图中，/模型空是一个整体，而在图面空中，图形是由数个平行的视埠处理以符合配置。

此功能放大图形。

见下图:

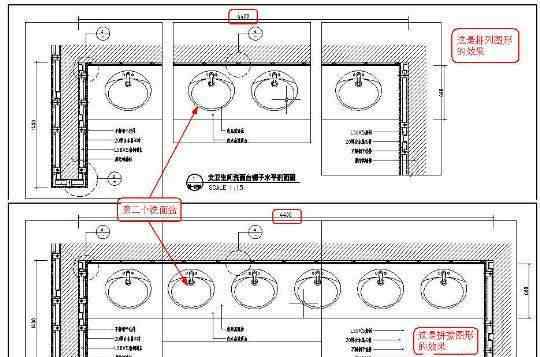

模型空之间的图——整个截面是一个完整的图；

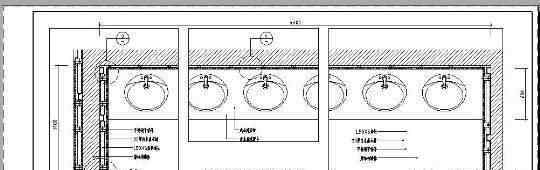

图纸之间的图空-紫色为视口边界，显示局部拼接的效果:

6.马赛克图形

上面的处理只是在视口中简单的平移视图，只显示需要的部分，而不需要的部分被遮挡在视口之外，不需要完整性和准确性。如果需要完全准确的对准，应使用以下命令。

可以使用同步调整视口命令——“VP sync”，将一个视口作为主视口，对其他视口进行调整，使其他视口中的图形与主视口中的图形完美对接，对于单独打印加长地图、链接地形图等非常有用。

(仔细承认吧，我其实没做过单独打印加长图，链接地形图之类的工作。不要怪我，因为没有机会。

见下图:

事实上，此命令的结果是使不同视口中的视图位置重合，并具有相同的比例(如果不同)，这相当于相同的视图。

因此，相邻视口的边框需要重合，否则相邻视口之间的图形仍会被视口遮挡。

见下图:

以上，如果能给新手一点帮助，让老手知道新的东西，给高手一个关键的舞台，哪怕没有白费。
