干接点 一文读懂有源信号、无源信号、干接点、湿接点

被动信号和主动信号

1定义

对于电流信号，如果设备有独立的工作电源线，其提供的信号输出(例如4-20mA)为主动信号；如果设备本身没有独立的电源，那么它提供的信号就是无源的。三线仪表和四线仪表的输出信号是主动信号，二线仪表的输出信号是被动信号。

2如何收集

主动信号:采集很简单。首先要接通信号源设备(通常是三线制和四线制)的电源，使设备正常工作。其次，采集设备输入接口的正负端子应分别与信号源设备的正负端子连接。

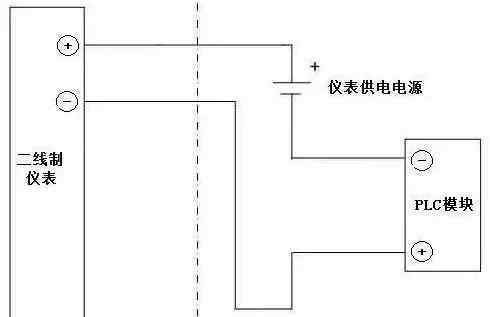

无源信号:首先需要一个DC 24V电源(因为提供无源信号的双线仪表没有独立的工作电源，当需要输出4-20mA信号时，其工作电压需要外部设备提供。该DC24V电源可以是独立电源，也可以由无源信号采集设备的配电功能提供)；其次，两线仪表、DC24V电源和无源信号采集设备之间要形成一个正确的回路:DC24V电源的正极接两线仪表4-20mA输出的正极，采集设备4-20mA信号输入端子的负极接DC24V电源的负极，这样就形成了一个完整的回路。

被动接触和主动接触

1个无源触点

无源触点俗称干触点或无源开关，干触点是闭合和断开两种状态的电气开关；两个触点之间没有极性，可以互换。

2个常见的无源触点信号

各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等。各种按键。各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器;继电器、干簧管的输出。

3个活动联系人

有源触点，俗称湿触点或有源开关，有通电和不通电两种状态。两个触点之间有极性，不能反相。

4个常见的有源触点信号

把以上的干接点信号，接上电源，再跟电源的另外一极作为输出，就是有源节点信号。工业控制上常用的湿接的电压范围是DC0-30V，标准的是DC24V;电气设备二次回路中通常的湿接的电压范围是AC110-380V，常用AC220V或AC380V湿接点。把TTL电平输出作为湿接点，也未尝不可;一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路;244、245也可以跟gnd构成回路;才能驱动远方的光耦。NPN三极管的集电极输出和VCC。达林顿管的集电极输出和VCC。红外反射传感器和对射传感器的输出。

5无源触点的优势

在工业控制领域的应用中，由于无极性的限制，无源触点(干触点)的数量远远多于有源触点。被动接触有以下优点:

随便接入，降低工程成本和工程人员要求，提高工程速度。处理干接点开关量数量多。连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备。接入容易，接口容易统一。
