其实泰坦V的发射是相当出乎意料的。没想到2017年会发布第一款基于Volta架构的“显卡”。

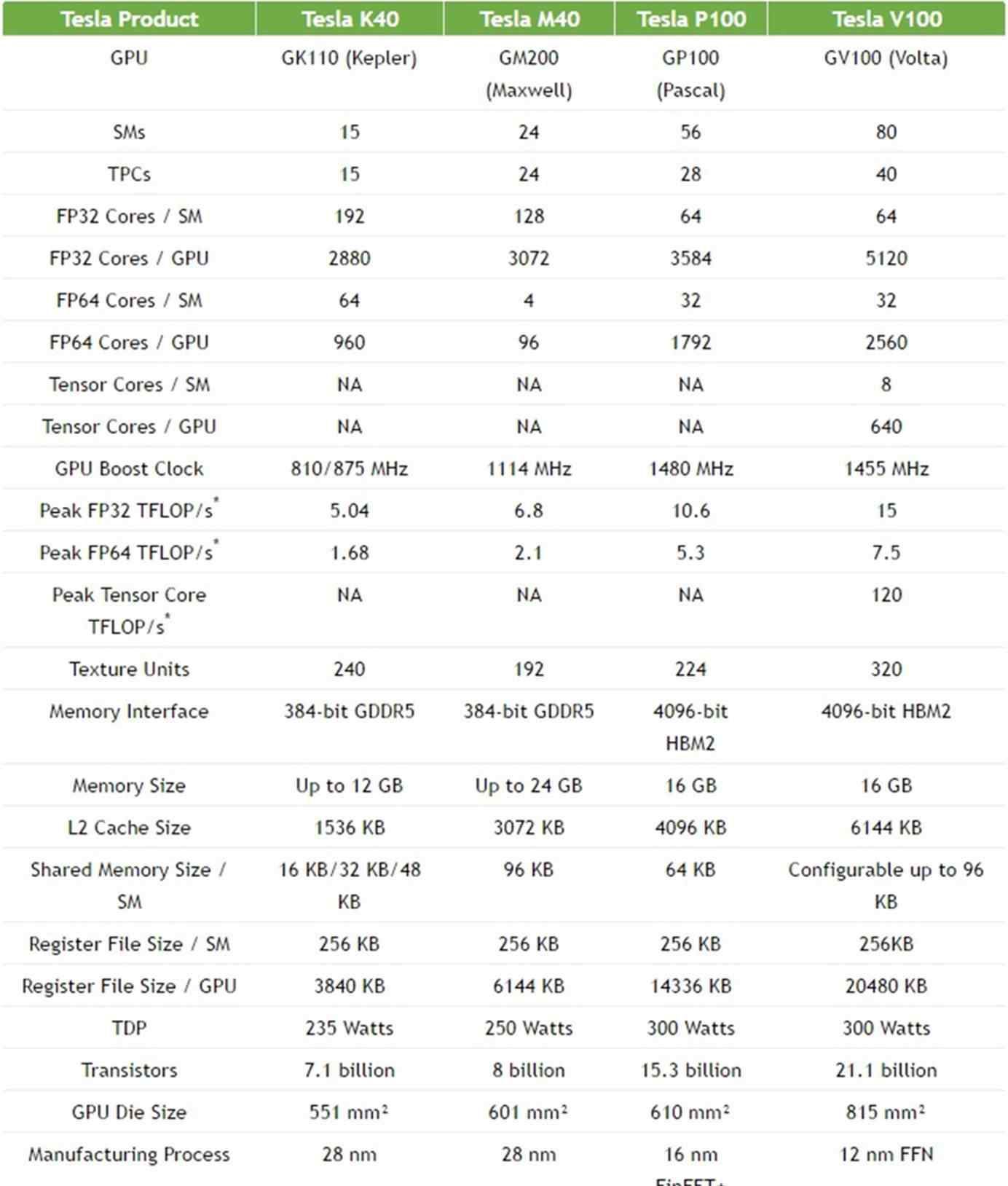

为什么是第一个“显卡”?其实早在半年前,英伟达就发布了特斯拉V100,这是第一款基于Volta架构的产品,采用了全新的GV100内核,内核面积前所未有的800+平方毫米。但是特斯拉V100不是“显卡”,它连显示输出接口都没有,更谈不上玩游戏,所以你不要太在意这个产品。但是,谁也没想到,就在昨天,泰坦V发布了同样的GV100内核。我们先来看看Anandtech总结的规格表:
泰坦V和特斯拉V100的血缘关系很明显。同样的GV100内核,同样的5120流处理器,只是HBM2视频内存的带宽和容量不同。其实这个关系有点像泰坦X Pascal和GTX1080Ti的关系,泰坦V和1080Ti一样,是特斯拉V100的廉价版。与上一代泰坦X不同的是,泰坦V并没有使用游戏优化的“GV102”内核,而是使用了本应专属于特斯拉计算卡的GV100内核。如你所见,泰坦V保持着完整的双精度计算性能。而且由于Volta架构中新增了Tensor内核,深度学习的峰值计算能力甚至可以达到110TFLOPS。

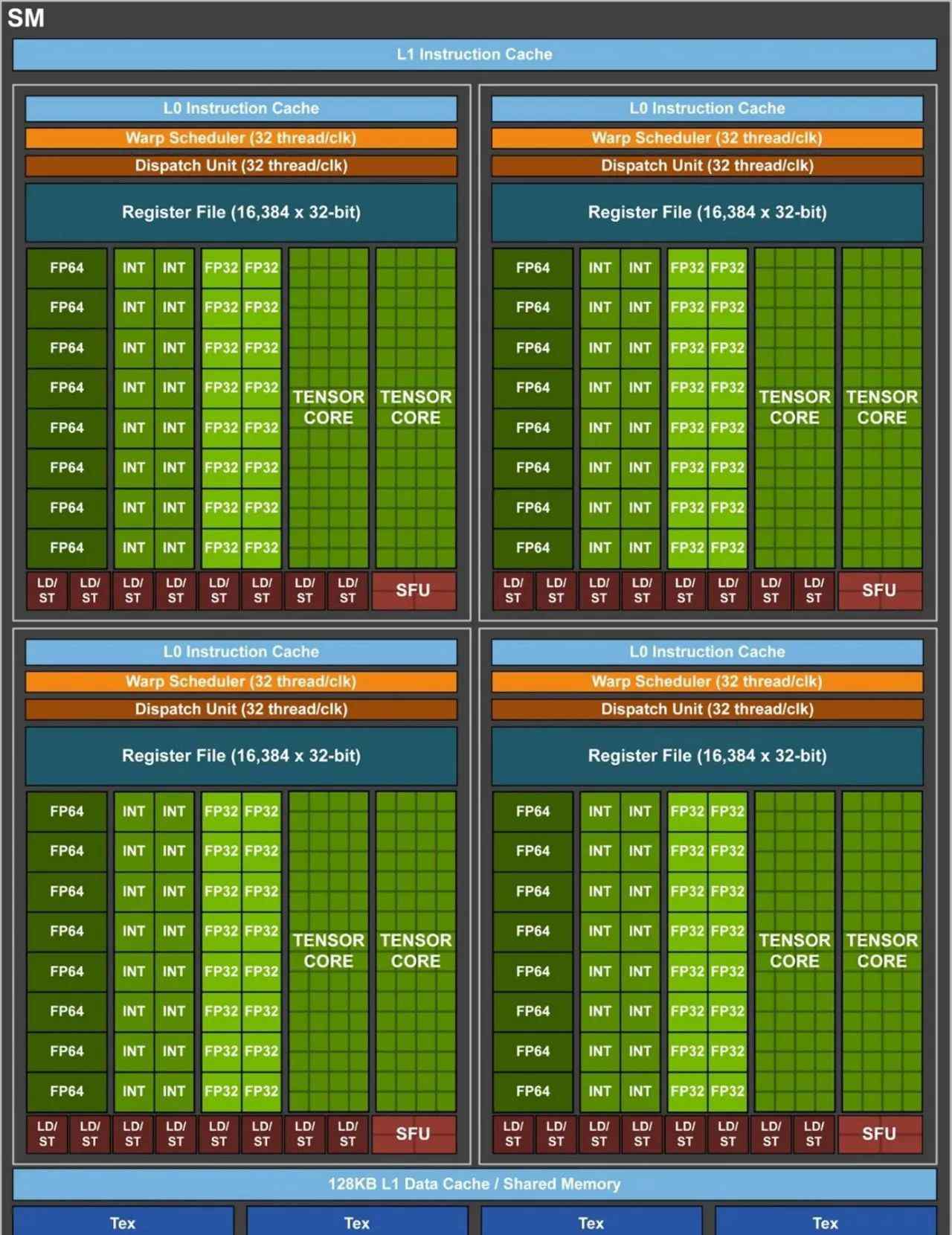

等待...很多人说这款110TFLOPS的性能是上一代泰坦X的9倍,但其实有一点需要注意——显卡性能只和规格表中的单精度性能有关,也就是13.8 TFLOPS的数量,所以游戏性能其实比泰坦Xp高20%左右。那么这个110TFLOPS是什么意思呢?其实这个数字来自新增加的Tensor内核,只和深度学习有关,和图形性能无关。换句话说,你玩游戏的时候,张量核甚至根本不会被调用。
而Tensor内核和双精度单元都需要功耗,但功耗控制对于机箱中常用的显卡Titan V来说非常重要。Titan V作为深度学习型面向应用的显卡,经常需要处理长时间高负载工作,Titan Skin可以稳定抑制的功耗为250W,所以为了控制功耗,需要降低频率和电压,所以可以看到Titan V的Boost频率小于1500MHz。我也很好奇它的超频性能,所以我们也在尝试购买这款显卡,准备看看它有多大的潜力。毕竟从规模上来说,超过泰坦XP游戏性能50%的可能性很大。

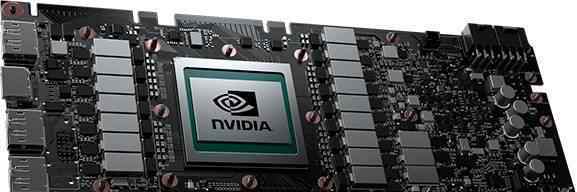

▲▲NVLINK接口取代SLI接口,巨核配备16相电源

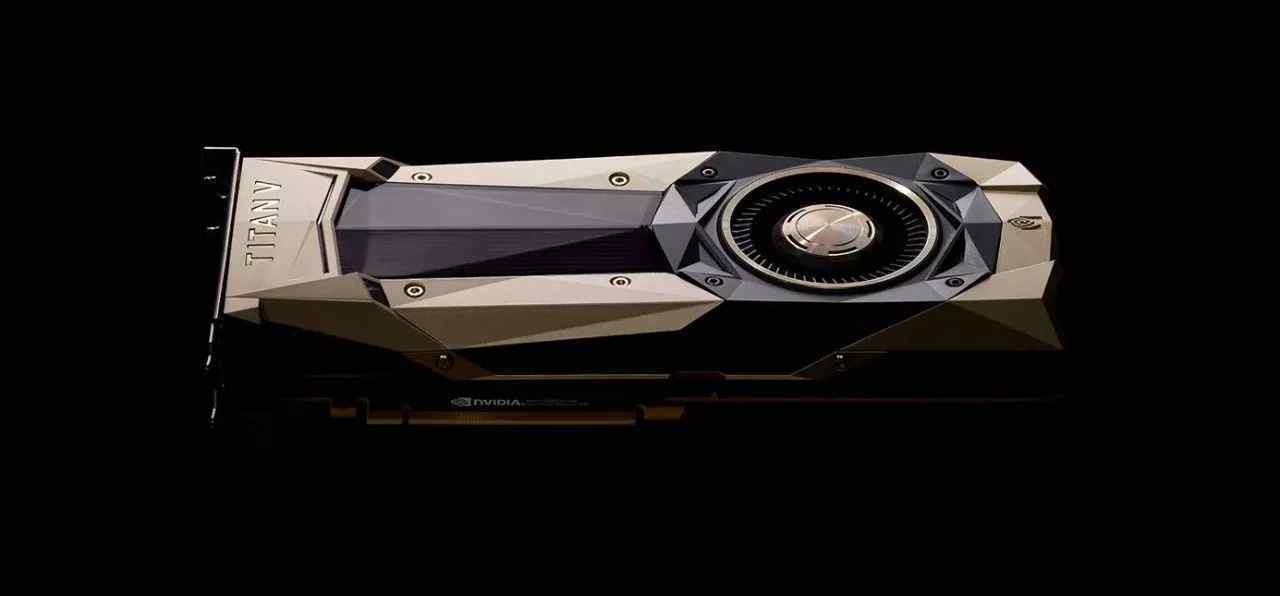

先说游戏性能以外的问题。这张卡的价格是2999美元,明显超过了一张游戏显卡的价格。与上一代泰坦X相比,售价1299美元,翻了一倍多。有个小细节。这次泰坦V使用的泰坦皮肤顶部没有GeForce GTX的标志。而是有“泰坦”二字。从这个小细节不难看出,英伟达对泰坦V的定位已经从“可以用于深度学习应用的游戏显卡”变成了“可以玩游戏的深度学习计算卡”,也就是说更便宜。特斯拉计算卡,并且增加了显示输出,规格的降低更像是帮助NVIDIA清理昂贵的GV100内核的次品库存。毕竟流处理器和视频内存都砸了,这么大,
最后说一下朴哥对英伟达下一代游戏显卡的猜测。由于泰坦V采用GV100内核,不太可能用在游戏卡上,可以预计明年推出的消费旗舰名为GTX1180或2080将采用GV104内核,应该不会增加双精度单位和张量单位。除了这两个单元,Volta的流处理器效率和Maxwell、Pascal的没有太大区别。按照GV100全核中的5376个流处理器来说,GV104的全核应该有3200-3840个流处理器,如果我没猜错的话,应该有2/3的规格,也就是3584个流处理器,这个数字和GTX1080Ti一模一样。视频内存方面,应该采用GDDR6视频内存,带宽预计接近GTX1080Ti的水平。频率方面,因为TSMC的12nm工艺可以看作是16nm的优化工艺,所以频率提升不会很大。估计大众版的最高提升频率会在2.0GHz左右,这样我估计下一代的性能,不管是叫1180还是2080,应该比1080Ti高10-25%。xx80在mainland China的价格还是5000和6000元。
就像Pascal架构的GP100一样,GV100应用在专业领域,大大提升了计算性能。但是在图形性能方面,无论是Pascal还是Volta,同频同规格的效率都没有多大提升。其实不难看出,老黄这几年明显在深度学习等专业领域投入了更多的精力,而游戏显卡却在一点一点稳步提升。但是专业产品的高价显然是普通消费者无法接受的。消费市场接下来会怎样?
▼
