余姚MCS-1电机性能综合试验台
一.概述

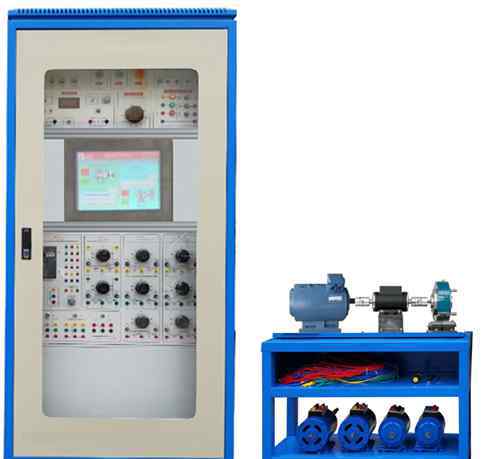

“YUYAMCS-1电机性能综合试验台”是一套交流电机相应的控制、运行、机电特性测试和教学实验，支持先进的检测和控制手段，定量分析上述各种运行模式，采集电机运行的各种参数。学生可以通过嵌入式触摸屏电脑实现对采集数据的显示、系统控制和加载控制。测试平台包括专用电源控制台、仪器、电机、导轨、负载和专用电线等支持软件。电机负载采用高性能长寿命磁粉制动器，负载调节稳定、可靠、方便。该系统采用基于中文操作系统的触摸屏作为人机界面，并嵌入了Homebuilder的组态软件，作为数据输入、显示监控终端。终端使用RS-485/232接口采集模块进行通信，数据采集模块将传感器的检测值上传到终端进行显示或监控。
二、技术性能
1.输入电源:三相四线(或TN-s)~ ~ 380伏10% 50Hz
2.工作环境:温度-10℃ ~+40℃，相对湿度< 85% (25℃)，海拔< 4000米
3.设备容量:< 6千伏安。
5.外形尺寸:机柜800×650×180cm3，电机单元。
三.系统主要设备及参数
励磁电流0~3A，负载能力0 ~ 20n.m
7.动态扭矩传感器
测量旋转电机的转矩，量程为0 ~ 20 N.m，电源DC24V，转速检测信号输出。
8.扭矩、速度和输出功率测试仪器
测量旋转电机的转矩，量程为0 ~ 20 N.m，电源DC24V，转速检测信号输出。
1台DC电机:220伏，1.1A，1600转/分，185瓦。
10.一台单相电容起动异步电动机:220伏，1.45安，1400转/分，90瓦。
11.三相鼠笼式异步电动机:380伏/年，5A，1430转/分，2200瓦。
12.三相同步电机:220伏/年，0.35A，1500转/分，90瓦。
13.EDA9033A三相电气综合参数检测模块，具有单/三相电压、电流、有功功率、无功功率、功率因数、频率等检测功能。
14.固定电机导轨和耦合器。
15.低压电气部件和安装板
第四，完成实验内容:
(a) DC电机特性测试:
1.DC电机负载特性试验空
2.DC电机负载测试
3.DC电机效率的测量
4.DC电机特性曲线的测量
6.测量DC电机的速度、输出扭矩、功率、电压和电流
(2)三相异步电动机特性试验:
1.三相异步电动机负载特性试验空
2.三相异步电动机负载特性测试
3.三相异步电动机的效率测量
4.三相异步电动机特性曲线的测量
5.三相异步电动机速度、输出转矩、功率、电压和电流的测量
(3)单相电容起动异步电动机特性试验:
1.三相异步电动机负载特性试验空
2.三相异步电动机负载特性测试
3.三相异步电动机的效率测量
4.三相异步电动机特性曲线的测量
5.三相异步电动机速度、输出转矩、功率、电压和电流的测量
(4)三相同步电机特性测试:
1.三相同步电动机负载特性试验空
2.三相同步电机负载特性测试
3.三相同步电动机的效率测量
4.三相同步电动机特性曲线的测量
5.三相同步电动机速度、输出转矩、功率、电压和电流的测量
