惠州三次元三坐标 三次元,手动三坐标测量机,手动三坐标测量仪

三维广泛应用于机械、汽车、航空空、模具、塑料等行业的测量框架、齿轮、凸轮、蜗轮、叶片、曲线、曲面等。

上海旋一创Xi工业设备有限公司

上海宣一川西工业设备有限公司

上海市松江区东京镇叶榛路161号

电话:021-51097800

传真:021-51561592

电子邮件:xycxie@xycxie.com

网址:http://www.xycxie.com

http://www.xycxie.com.cn

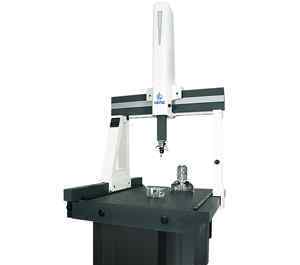

三维设备描述:

DRAGON系列采用刚性好、重量轻的固定工作台，全封闭框架移动结构。它结构简单紧凑，承载能力大，运动性能好，质量刚度比更好，可配备光学成像系统，满足各种检测要求。

使用时，操作员用手握住主轴，使其沿X、Y和Z轴移动。测量时要注意探头与工件之间的测量压力，以及加速度导致探头轴弯曲而产生的测量误差。

三维规格参数:

模型

龙654

龙875

龙1075

龙1575

测量范围

x500×y600×z400毫米

X700×Y800×Z500mm

X700×Y1000×Z500mm

X700×Y1500×Z500mm

指示错误*

(3.5+1/250)微米

(4.5+1/200)微米

(4.5+1/200)微米

(4.5+1/200)微米

分解率

0.5μm

空气压

0.6 ~ 0.8兆帕

最大承重

300Kg

500Kg

500Kg

500Kg

外形尺寸

W1020×D945

×H2200mm

W1220×D1145

×H2400mm

W1420×D1145

×H2400mm

W1920×D1145

×H2400mm

体重

550Kg

700Kg

800Kg

1000Kg

* l是测量长度，单位为mm。

三维主体特征:

包括CMM主机，机器支架，进口精密空空气过滤器，进口长度测量系统。

1.龙门移动式结构和整体花岗岩工作台，使其具有承载能力强、工件放置空间宽、装卸方便的特点；

2.三轴导轨采用优质花岗岩材料，使三轴具有相同的温度特性，因此具有良好的温度稳定性、抗老化变形能力、良好的刚性和最小的几何变形；

3.非线性弹簧系统的应用减少了导轨微小误差对测量精度的影响，同时保证了设备具有较高的环境温度适应性；

4.采用高精度空空气轴承，周边轴承布局设计提高了机器的刚性和稳定性，即使长时间工作也能保持较高的精度，同时保证机器优良的动态特性；

5.z轴扭转是决定测量机精度的重要环节，可靠的防旋转结构设计即使使用探头延长杆也能获得较高的精度；

6.Z轴采用重力平衡装置，可靠性高，运动更流畅；

7.三轴快速移动、锁定和微调采用一键转换。轻轻拉动空气锁装置对应的开关，可以将各轴从快速移动状态变为锁定状态。锁定后，通过X、Y、Z轴微调旋钮，可以方便地移动各轴。当检测工件的狭窄部分时，该功能尤其充分。

8.长度测量系统采用国外进口的高精度反射式金属带光栅尺和读数头，具有极高的精度和精度稳定性；

9.主机上配置的进口高精度空空气滤清器，可使压缩空空气达到极高的洁净度，有效保护空空气轴承和导轨。同时，自动排水装置使操作者在使用时更加省心省力，避免了因忘记排水而造成的设备损坏；

10.完善的安全保护装置，在出现故障时能有效保护各轴，避免更大事故的发生；

11.整机设计符合人机工程学原理，使用简便，易于维护。

三维探针系统(RENISHAW，英国)；

一个

微通道板探针

一个

2

雷尼绍:测量针组件

测量针PS1-10r (2.0× 8/21)

1根

测量针PS1-11r (3× 12/21)

1根

测量针PS1-1r (4× 27/31)

1根

三

细长杆SE8(10毫米)

1根

四

细长杆SE2(20毫米)

1根

五

针式测量工具

1只动物

六

标准球:19毫米

一个

七

通用球座

一个

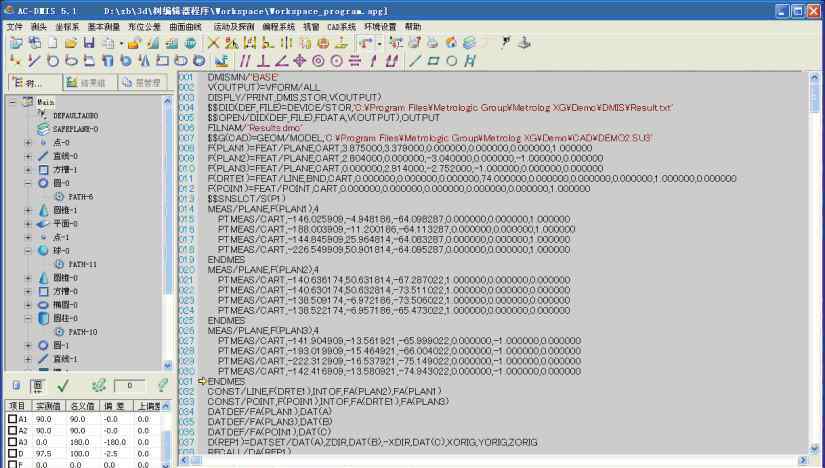

三维视觉DMIS测量软件(美国进口)

视觉DMIS软件是国际三维测量软件，与先进的Windows操作软件平台无障碍连接。其完善的测量功能可以帮助用户完成各种测量任务，其软件操作简单方便，使操作人员测量简单快捷。

1.VirtualDMIS软件搭建在Windows XP平台上，操作简单。

2.基本测量功能:

2.1.几何元素的测量和评估:点、线、面、圆、柱、锥、球、椭圆、弧、键槽等。只需点击几何元素图标，即可快速完成测量。

2.2.结构功能:相交、投影、拟合、分割、垂直等。；

2.3.形状误差的评定:直线度、平面度、圆度、圆柱度等。

2.4.位置误差评定:距离、夹角、平行度、垂直度、倾斜度、同轴度(同心度)、位置(2D和三维)、对称性、圆跳动、总跳动等。

2.5.可视化DMIS软件易于测量和评估结构和形位误差，只需拖拽待评估的几何元素即可完成。例如，要将两个圆心连成一条线，只需单击拟合图标，然后将两个要连接的几何元素圆拖放到显示窗口中；如果需要两个平面的平行度，操作者只需点击平行度的图标，然后将待评估的两个平面元素拖放到显示窗口中，即可一目了然地显示测量结果；

2.6.工件坐标系智能对齐，即只需点击坐标系图标，直接采集点即可自动建立与设计图一致的测量坐标系，一次测量可建立多个工件坐标系；

2.7.多坐标系功能转换方便；

2.8.多探头测量功能:多探头可以在一次测量中测量几何元素和几何尺寸。

3.图形功能:

3.1.它具有真实三维实体机器模型的显示，可以直观地显示待测工件的几何元素。也就是说，被测几何元素之间的三维位置图形关系显示在计算机屏幕上，被测几何元素的三维图形和尺寸可以打印出来供用户参考；

3.2.它能在计算机屏幕上实时显示测量机的运动状态，即能真实地三维反映探头的实际测量运动。移动鼠标可以旋转坐标测量机的位置，调整视角的大小和比例，便于观察测量过程和结果；

3.3.测量结果的图形输出显示；

3.4.图像丰富的动态工具栏和三维几何元素的图形显示，使操作者可以清晰地进行测量操作。被测几何元素如曲面、圆柱体的三维图形显示，可以同时具有线性和立体表示功能，非常清晰生动；

3.5.DMIS标准格式的双向传输，完全符合DMIS 4.0标准。

4.自学编程功能。方便的自学习功能可以将整个测量过程自动编译成测量程序。测量的顺序也是程序测量的顺序；

5.符合Windows操作习惯、易于查询、操作人员在使用中能快速解决问题的在线帮助说明；

6.逆向测量功能:几何元素的测量结果可以IGES格式输出，测量数据可以直接在CAD软件中读取，方便设计人员形成CAD数模图形；

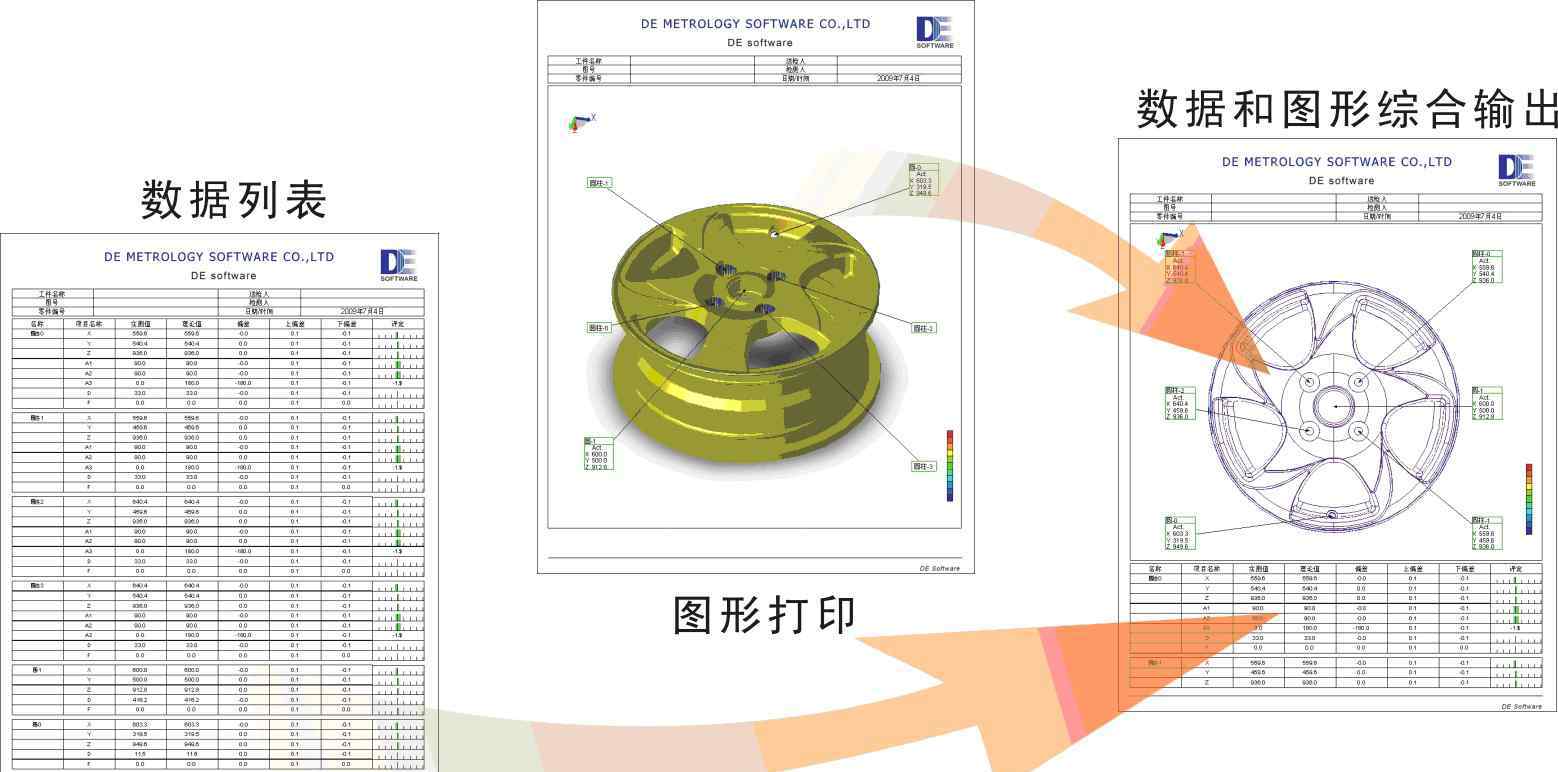

7.测量结果的输出:

7.1.检测结果可以循环输出和上报；

7.2.测量结果可以以文本格式、Excel格式和网页格式输出。各种格式的输出丰富了操作人员打印测量报告的形式；

7.3.具有用户设计和打印报表的功能。即用户可以设计测量报告的图标和工厂标识，插入打印报告的表头，灵活的表头功能使输出报告更加人性化；

7.4.输出报告可显示用户设定的上下偏差值，并可自动判断测量结果是否超出公差范围；

7.5.测量结果可以输出到IGES等格式文件和点云格式。

三级操作系统:

1.一台品牌电脑(不少于以下配置):

1.1.处理器:英特尔双核2.5GHZ

1.2.内存:2GB

1.3.硬盘:320GB

1.4.显卡:GeForce210 256M

1.5.光驱:16x光盘

1.6.显示器:19英寸宽屏

1.7.操作系统:Windows XP

1.8.1台喷墨打印机

1.9.1套电脑桌和椅子

三维环境要求:

1.温度范围:20±2℃

2.温度变化:

3.气源压力:0.6兆帕~ 0.8兆帕

最大气体消耗量:200升/分钟(0.45兆帕)

5.湿度范围:30% ~ 70%

6.电源:220伏10%，50赫兹

7.最大功率:1KW

8.地面振动:

8.1.振动频率≤10hz；振幅≤ 0.5μ m。

8.2.10Hz & lt振动频率≤30hz；振幅≤1μm

8.3.振动频率≥30hz；振幅≤3μm

立体英文版

型号:DRAGON

高精度

优惠价格

结构紧凑

操作简单

精致的外观

集成导轨和工作台

适合小型测量任务

ⅰ特性:

1.只需一个键就可以在快速移动、锁定和微调之间切换。

2.Z轴特殊抗扭设计。

3.环抱式高精度空气轴承。

4.非线性弹簧系统的独特应用。

ⅱ规格:

模型

龙654

龙875

龙1075

龙1575

X×Y×Z测量范围

500×600×400毫米

700×800×500毫米

700×1000×500mm

700×1500×500mm

精度E(微米，左:毫米)

(3.5+1/250)微米

(4.5+1/200)微米

(4.5+1/200)微米

(4.5+1/200)微米

决心

0.5μm

空气压力

0.6 ~ 0.8兆帕

最大值负荷

300Kg

500Kg

500Kg

500Kg

尺寸W×D×H

1020×945×2200毫米

1220×1145×2400毫米

1420×1145×2400毫米

1920×1145×2400毫米

体重

550Kg

700Kg

800Kg

1000Kg

模型

龙-1086

龙-1286

龙-1586

X×Y×Z测量范围

800×1000×600毫米

800×1200×600毫米

800×1500×600毫米

精度E(微米，左:毫米)

(5.0+1/250)微米

(5.0+1/200)微米

(5.0+1/200)微米

决心

0.5μm

空气压力

0.6 ~ 0.8兆帕

最大值负荷

600Kg

600Kg

600Kg

尺寸W×D×H

1510×1274×2715mm

1710×1274×2715mm

2010×1274×2715mm

体重

1000Kg

1100Kg

1300Kg
