达因笔 材料润湿性能：使用润湿张力溶液,达因笔和接触角来测量

材料的表面能可以用标准润湿张力溶液或达因笔来测量。在指导下，标准达因测试可以得到快速的结果。用校准瓶中的测试溶液湿润涂抹器的尖端。应使用最少量的溶液，因为过量可能会扭曲测试结果。将溶液涂在大约1平方英寸的待测材料上。为了在测试材料时获得最大的准确度，应首先使用中等范围(即38达因/厘米)的润湿张力溶液。如果溶液在两秒钟内润湿表面而没有形成球体或珠粒，材料的处理水平要么高于液体，要么高于液体。不要在同一材料区域重复测试。然后应使用下一个更高的值(在本例中，40达因/厘米)进行第二次测试。这个过程应该用增加的溶液重复，直到溶液珠在两秒钟内消失。但是，如果溶液第一次在两秒钟内珠化，应重复相同的测试，但应使用下一个较低的值。这样，治疗水平的测量可以通过两个测试来确定。例如，可以确定测试材料的处理水平在两种溶液的值之间(即，36-38达因/厘米)。通过一些实践，我们可以准确地估计出水平是接近36达因/厘米还是38达因/厘米。

这些测试解决方案旨在帮助人们执行常规测试。这些测试可以很好地了解材料是否已经过充分测试。由于溶液由不同表面张力的液体组成，并且具有吸湿性，因此在使用后必须立即牢固地更换盖子。表面张力是油墨对PE和PP附着力的测定标准，但还有其他因素，如滑动添加剂的迁移等影响油墨的附着力。这些其他因素不一定记录在表面张力测试中。因此，即使发现良好的表面张力结果，油墨粘附也可能具有负面影响。表面张力相同的高分子塑料也可能产生不同程度的印刷附着力。

然而，在大多数情况下，可以忽略这些例外，通过使用上述程序可以获得最佳的粘附效果。太低的表面张力几乎总是导致粘合不良。38达因/厘米测试笔是一种快速确定表面是否已通过电晕或等离子体表面处理预处理的方法。测试笔与任何其他毡尖笔一样使用。如果要测量的表面上绘制的线条是连续的，则该材料已经过至少38达因/厘米的预处理，并且可以印刷。如果线路中断，表面处理不好或者根本不处理。

表面张力润湿溶液和达因达因笔:

湿张力溶液用于检测聚合物塑料的表面能。为了成功地印刷和粘附到聚烯烃材料上，有必要处理所需的区域，使得表面能上升到规定的点。表面能以达因/厘米(mN/m)为单位测量。未经处理的聚乙烯和聚丙烯的表面张力约为30达因/厘米。用溶剂型油墨印刷后，PE和PP的值应约为38-40达因/厘米。对于使用水基油墨的印刷，表面应该具有大约42-44达因/厘米的值。

表面张力小于37达因/厘米的聚合物塑料很难粘合。实施后，负面结果证明了这些联合问题。然而，对于许多涂布和粘合应用，通常需要48至56达因/厘米的表面张力。它涵盖了在空气体存在下用特定测试溶液测量各种烯烃基材的表面张力。

将溶液刷到所需表面，测试处理的价值。测试溶液的分数为30至72达因/厘米。达科测试液和达因测试笔可以从3DT获得。精度等级为±1达因/厘米。

用接触角测量仪测量表面润湿性；

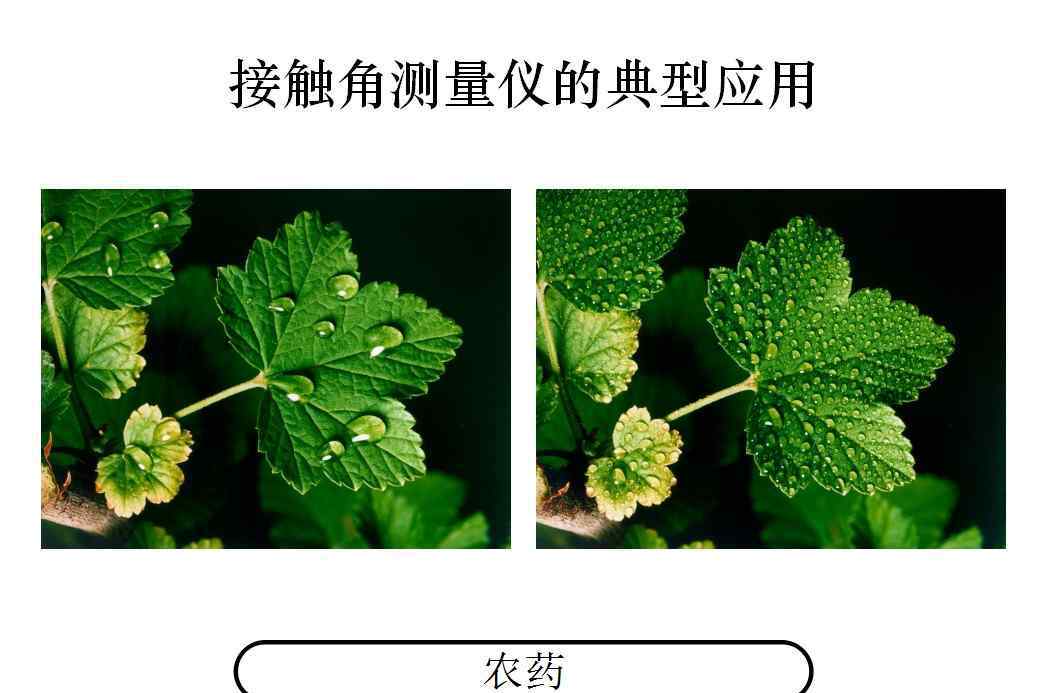

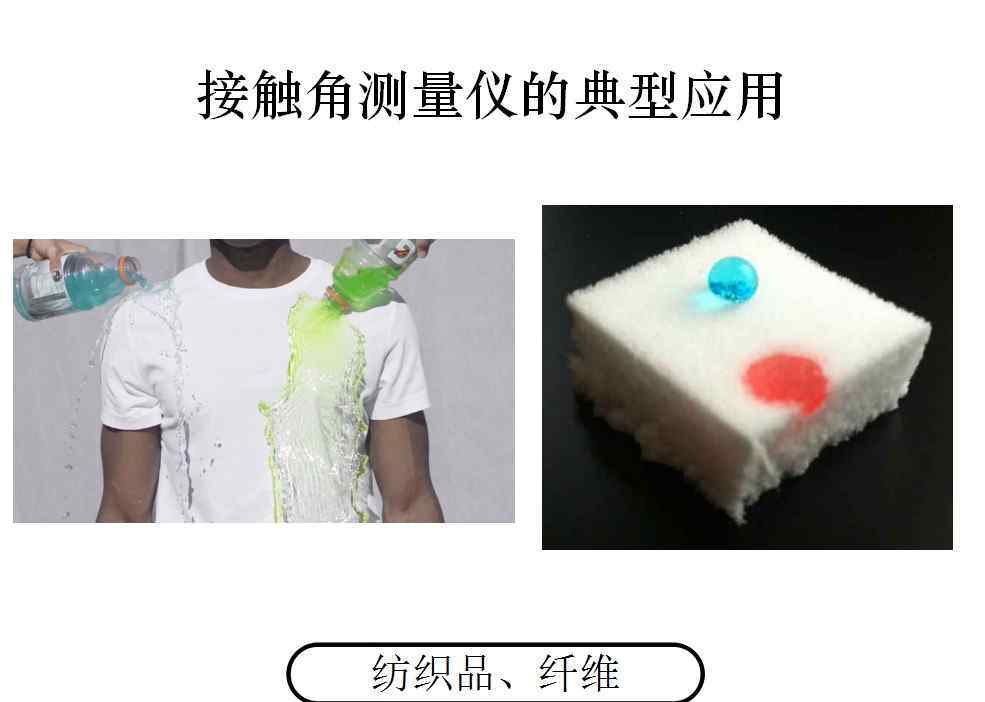

采用视频外观轮廓分析法测量了液体与固体的接触角、固体的表面能和液体的界面张力。广泛应用于材料、化工、玻璃制造、触摸屏检测、电路板行业。利用接触角测量仪的各种软件分析方法:全自动环拟合法、全自动椭圆拟合法、手动斜率测量法、曲面测量法、宽高测量法、手动切线法、动态测量法，可以得到正确的水滴角，进而分析材料表面的润湿性。

这篇文章新颖而精确。如需转载，请注明出处:http://www.sindin.com.cn/html/xwdt/qyxw/2936.html
