pou S7-200smart 加密保护、清除CPU密码、POU加密、项目文件加密

一、CPU密码介绍

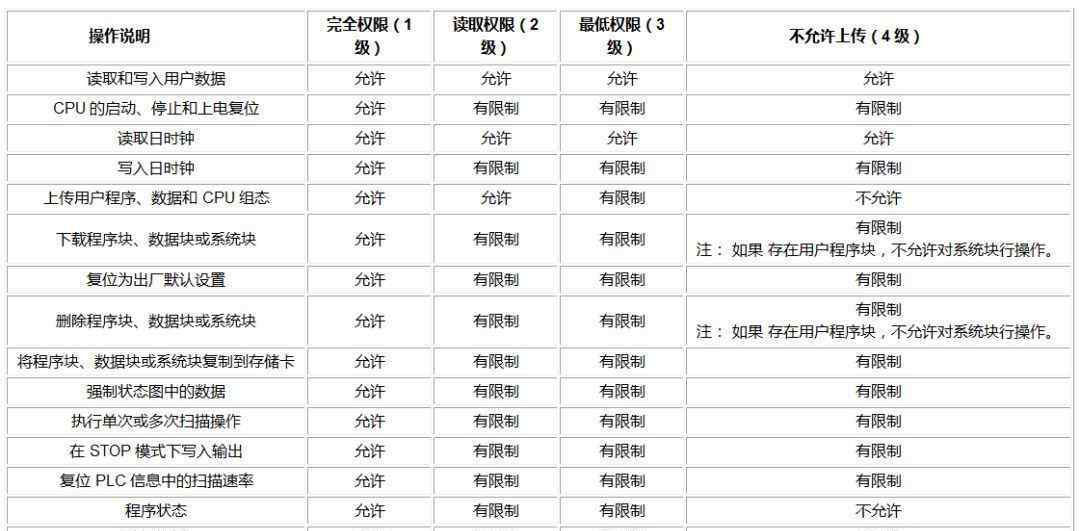

表1 .中央处理器密码

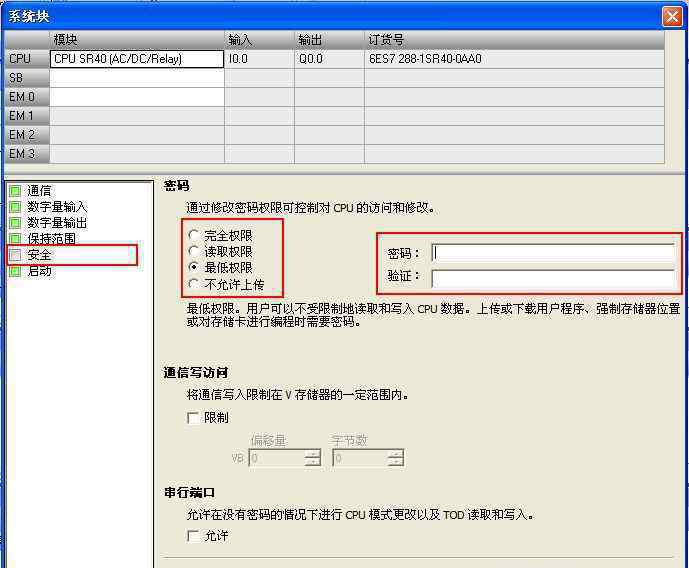

图1。配置安全设置窗口

二、如何用密码清除CPU的内容

1.用鼠标单击可编程逻辑控制器，选择清除并选择全部

图1。选项栏

2.单击清除

图2。清除设置窗口

注意:从S7-200 SMART 2.3开始，在清除窗口中添加了“忘记密码”选项，这在2.3之前的版本中是不可用的..

3.输入密码

图3。键入密码窗口

4.清除后，单击关闭。

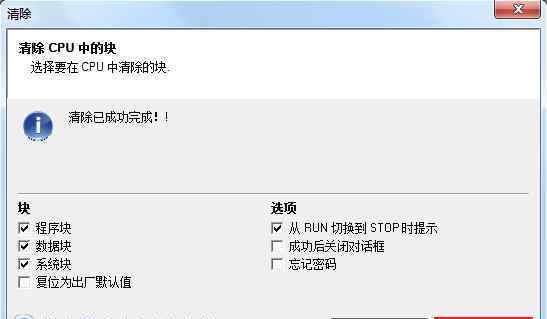

图4。关闭清除窗口

如何处理忘记的密码

从S7-200 SMART V2.3开始，如果忘记密码，有两种操作方式，但需要注意对象和固件版本的使用:

方法1:使用微型SD卡将CPU恢复到出厂默认状态

方法2:使用软件清除窗口中的“忘记密码”和“重置为出厂默认值”，将中央处理器重置为出厂设置

下表显示了使用方法和CPU类型:

CPU忘记密码

斯托克斯

立体弧度

复活社

冷轧钢

使用Micro SD

X

X

X

-

用软件清除

C

C

-

X

x:表示支持

-:表示不支持

c:表示V2.3及以上版本支持固件版本

方法一的操作步骤:

第一步:

用Windows系统自带的记事本软件创建一个只包含一行字符串“RESET_TO_FACTORY”的简单文本文件，并将文本文件的文件名修改为“S7_JOB”。S7S”，那么出厂设置文件就可以完成了。使用普通读卡器将恢复的出厂设置文件复制到空微型SD卡。请注意，文本文件的默认文件名后缀是“”。txt”，并且必须修改为“. s7s”。

这里提供了预制工厂设置恢复文件。请右键单击并将文件保存为目标:出厂设置恢复文件

步骤2:

当中央处理器关闭时，插入微型SD卡，并启动中央处理器。CPU会自动识别存储卡为出厂设置卡，自动恢复CPU的出厂设置。在恢复出厂设置的过程中，运行指示灯和停止指示灯以2赫兹的频率交替点亮。

步骤3:

当只有CPU的STOP灯开始闪烁时，表示“恢复出厂设置”操作成功，存储卡从CPU中取出。

步骤4:

“恢复出厂设置”操作包括以下操作:将CPU IP地址恢复到出厂默认设置，清除空 CPU程序块、数据库、系统块。

注:S7-200 SMART CPU支持Micro SD卡4G、8G、16G等容量；；不支持2G和32G容量。

方法2的操作步骤:

1.用鼠标单击可编程逻辑控制器，然后在可编程逻辑控制器菜单功能区域的修改区域单击清除按钮。

图1。选项栏

2.选择“块”下的“重置为出厂默认值”选项和“选项”下的“忘记密码”选项。(从S7-200 SMART 2.3开始，在清除窗口中添加了“忘记密码”选项，这在2.3之前的版本中不可用)

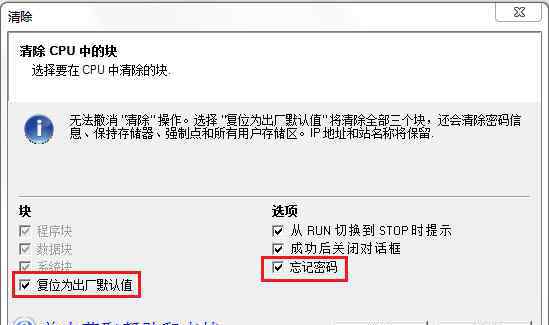

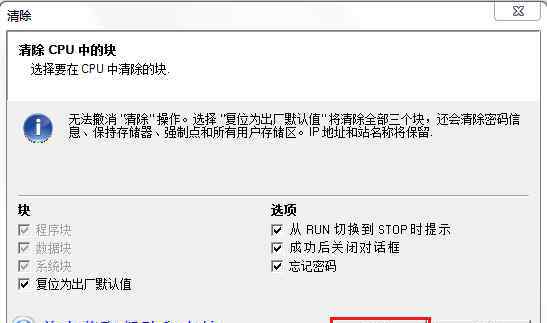

图2。清除设置窗口

注意:从S7-200 SMART 2.3开始，在清除窗口中添加了“忘记密码”选项，这在2.3之前的版本中是不可用的..

3.单击清除按钮，并在60秒内启动CPU周期。

图3。清除“设置”窗口

请注意，电源必须在60秒内进行物理循环；热启动或其他重启方法不会达到预期效果。

S7-200 SMART V2.3推出四款全新紧凑型串行CPU (CPU CR20s、CPU CR30s、CPU CR40s和CPU CR60s)。紧凑型处理器没有microSD读卡器，也不支持microSD卡。因此，如果紧凑型CPU忘记密码，只能通过RS485端口从软件操作，并重置为出厂设置。紧凑型CPU没有以太网端口，CPU体内只集成了一个RS485端口，是CPU唯一的编程端口。使用STEP 7 Micro/WIN SMART和USB-PPI电缆上传和下载程序、监控程序和更新固件。

485端口上传和下载程序

STEP 7 Micro/WIN SMART软件固件更新

POU加密

POU是程序组织单元，它包括S7-200项目文件中的主程序(OB1)、子程序和中断服务程序。POU可以单独加密，加密后的POU会显示一个锁定标记，所以你无法打开和查看节目内容。程序下载到CPU，上传后保持加密。

西门子随编程软件Micro/WIN SMART提供的库指令、指令向导生成的子程序、中断程序都是加密的。加密并不妨碍它们的使用。

加密

1.打开程序块，选择要加密的对象，右键单击并选择属性。

图1。程序块

2.选择保护选项并加密POU。

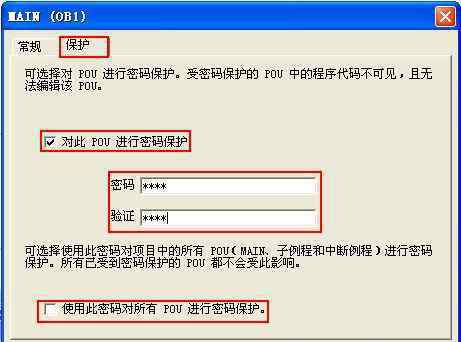

图2。属性窗口

3.加密程序会带锁。

图3。指令树

要验证POU密码

1.选择要验证的POU，单击鼠标右键，选择属性，选择保护，输入密码，然后单击授权。

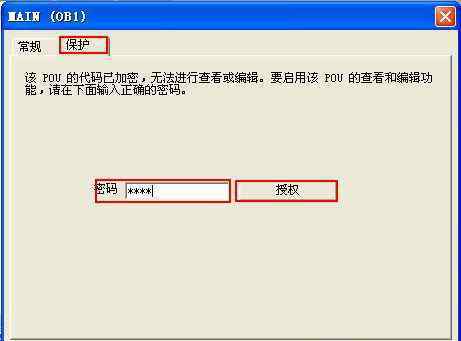

图4。属性对话框

2.单击确认按钮。

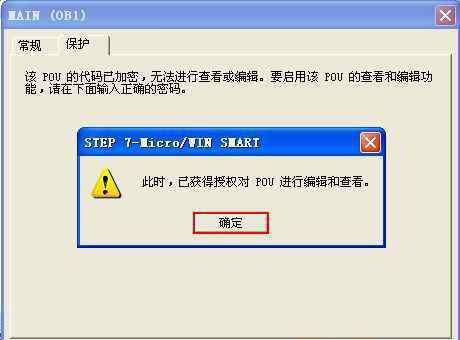

图5。设置后提示框

项目加密

1.在菜单栏中选择文件并选择项目。

图1。选项栏

2.加密项目。

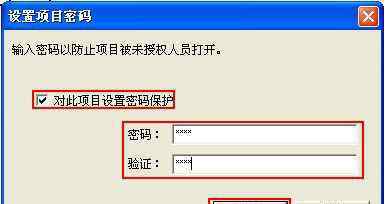

图2。配置密码窗口

3.下次打开此项目时，您需要键入密码。

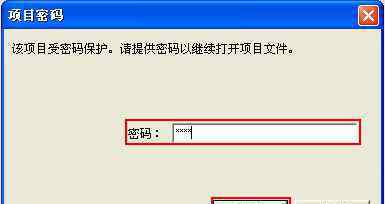

图3。解码对话框
