终点论坛 一个中专毕业生没有终点的电子技术自学之路

本文是10周年征文投稿，活动还在进行中。欢迎朋友到文章底部了解参与

如果您对活动有任何疑问，请联系助理(微信:XM1007721171)

相对于现在电子从业者或者爱好者频繁的本科和硕士毕业，我的中专文凭是比较单薄的。因为中学时的专业限制，我还学了模拟电路基础和数字电路基础这两门与电子技术相关的课程。

毕业时，我对电子技术的认知水平达到了知道电路上电阻、电容等分立元件的程度。至于其他的电子知识，我是完全盲目无知的。

进入社会后，我没有像大多数同学一样进入机械加工领域，而是选择了自己非常感兴趣的维修电工行业。工作一段时间后，我个人感受到了了解电子技术知识的优越性——在工厂里拿钱多花力气少的师傅，才是会修电子设备的师傅。

出于对金钱的向往，我开始了一段没有终点的自学之旅。结合自己的实际情况，我从无障碍设备入手，从最基本的整流电路和稳压电路入手。

因为没有老师和前辈来求教(电子设备维修工为了自己的工作，你懂的)，我走过了很多弯路——用钱买的书不适合自己；购买元器件被店铺用假货骗了；按照书中的台词，我开始做物理短路，炸了；由于经验不足，几台万用表落在了自学的路上！

现在回想当初的自学之路，有各种辛酸的感觉，但大部分都是学完或弄清楚知识点后豁然开朗的快感，这种感觉绝不是亲身经历过的人可以理解的！

经过一段时间的自学，我以逆变电子焊机、变频器等工控电子设备的维护为主要方向。了解工控电子设备的人都知道，这些设备大多是集成了各种电子技术、软件和硬件技术的设备。

深刻感受到知识的匮乏和眼界的狭隘。然而，此时笔者通过互联网了解到了“电子发烧友”论坛。论坛中丰富的信息资源和互帮互助的良好氛围深深吸引了我——感觉就像一艘迷失在浩瀚大海中的船看到了灯塔，温暖而亲切！

毕竟依托论坛，我的自学之路有了更多的支持和鼓励，更少的坎坷！因为这个原因，我成为论坛成员后就再也没有离开过。

随着论坛相关活动的推广，我很高兴在论坛上得到我的第一个示波器。从此，我结束了面对开关电源振荡频率、逆变器/逆变焊机驱动信号等参数束手无策的窘境。

近年来，在论坛朋友的技术支持下，我大胆尝试设计制造了两款真正属于我的开关电源产品(详见后续作品展示)！

虽然产品的经济效益并不理想，但这种宝贵的经验和收获是沉重的！

一个坛友说:当你学会了现有的知识，其实你已经落后于电子技术的发展了！正因为如此，我才会更加努力，在电子技术自学的道路上奋进！相信论坛里有那么多电子发烧友，我在自学的道路上永远不会孤独。我们将在电子技术知识学习的道路上并肩同行！

作品介绍

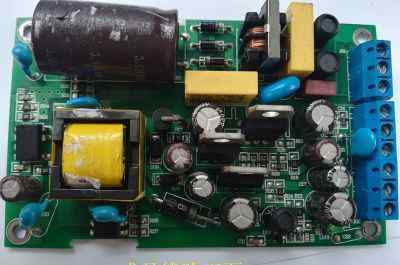

首先我给你带了一个双通道，四电压类开关电源，集三端集成稳压和三端可调稳压于一体，采用十年前流行的PWM控制方式。

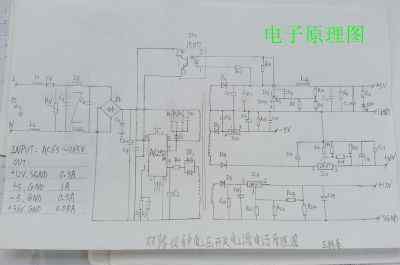

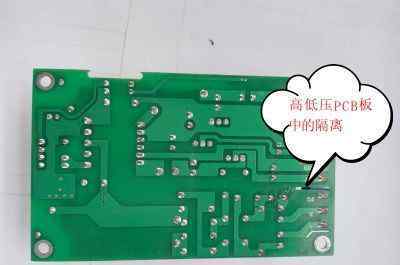

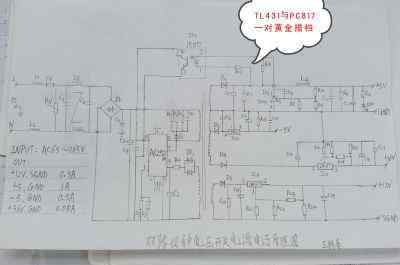

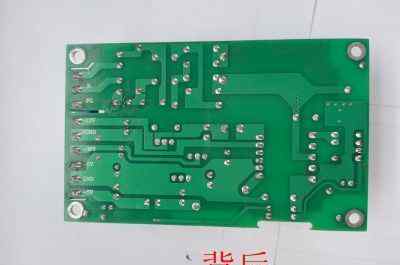

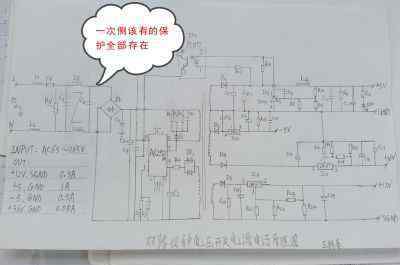

在设计开关电源和双层PCB的过程中，我把自己多年学习开关电源的一些经验，连同别人的经验，应用到电路中，在图中一一说明。

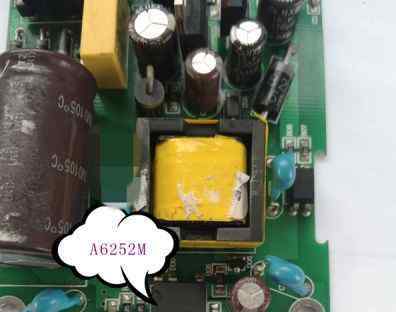

这个电路的输入电压是AC220V V，我用20世纪初流行的A6252M作为开关电路的核心部件。电源的输出是两个电路:1，+5V，-5V，+36V；2、+12V .

其中+5V电路对于系统的单片机来说比较实用，所以我监控它的电压，重点是滤波器。另外+36V输出电路和+12V输出电路都需要恒流输出，我用的是经典的LM317来满足这个要求。
