线棒 改善利器--线棒！

精益管(线材)是生产线、材料超市、各种简易工作台、拖拉机、道具、可视板不可缺少的。作为精益改进的利器之一，我们需要梳理它过去的生活。

一、前言

二、酒吧弹性制度的历史

三.线材柔性系统的产品特点

四.产品零件描述

动词 （verb的缩写）设计和制造

不及物动词使用和维护

杆式柔性系统的历史

线材柔性系统源于日本丰田汽车公司的精益生产理念，由日本YAZAKI化工有限公司开发。后来，北美汽车公司花了1600万美元研究了bar产品及其在汽车行业的应用，并将其作为汽车厂的标准精益物流产品体系。目前，这些系统在全球市场上得到认可。

线材产品是由管件和连接件组成的模块化系统，可以将任何创意转化为个性化、实用化的结构，其制造极其简单、快速、低成本。

有了棒材产品的管件和连接件，就只能凭想象力去打造了。它不仅容易，而且非常有趣。

酒吧产品系统可以由任何人设计和安装，可以设计成任何尺寸，非常轻便，便于携带。

产品属性

一.简单:

线材产品使用最简单易懂的工业生产概念。除了负载的描述，不需要考虑太多精确的数据和结构规则。生产线工人根据自己的工作条件设计和制造棒材产品。

第二，灵活性:

通过简单的设计，精益物料搬运系统的生产具有良好的灵活性，就像酒吧产品一样，允许您根据自己的特殊需求进行设计、构建和调整。

第三，灵活性:

由于现代生产产品的多样化，需要不断更换物流站设备，并在生产过程中不断调整。模块化组件可以被构造成几乎所有种类的中型和轻型车站设备。改变是必然的。酒吧产品的标准组件使您可以轻松地在现场修改和适应不断变化的过程。

四.符合准时制生产模式:

如果你一天生产100台，你不需要有1000个组件的库存。吧台系列产品旁边的精益架和精益工具，可以帮助你提高工作效率，也可以清洁地板空房间和集中生产的操作步骤，符合精益生产中先进先出的原则。

动词 （verb的缩写）改善工作环境:

除了减少挑选和放置零件和工具所需的时间和必要的移动，酒吧产品还可以帮助您降低在工作场所受伤的风险，因为酒吧产品的主要组件都覆盖有塑料。

不及物动词可扩展性:

吧台产品系统可以根据不同产品的需求，设计出可以与原精益料架相匹配的新配件，增加不同生产方式或不同工位的使用。

七、可重复使用:

酒吧产品的配件可以重复使用。当一个产品或一个工艺的生命周期结束时，可以改变棒材产品的结构，重新组装原有的附件，以满足新的要求。

八、符合人体工程学:

由于棒料用具的简单可调性，方便调节棒料用具的取放高度，使每个操作者都处于最佳的工作位置。

九.持续改进:

bar产品体系可以激发员工的创新和创新意识，最好的结果是产品和流程的不断改进。这与许多公司鼓励员工创新的想法是一致的。

瘦吧系统包括一整套仪器，其主要部分如下:

产品零件描述

1.涂塑钢管

2.流畅杆(滚道)

3.各种连接器

4.标准紧固件

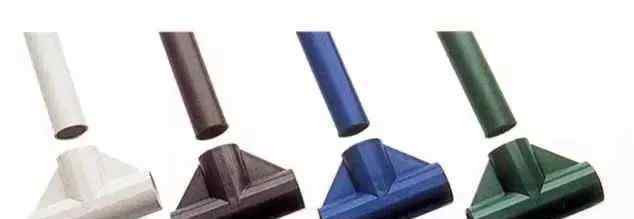

一、涂塑钢管:

涂塑钢管是整个产品的灵魂，由四层组成，外层是合成塑料树脂(PVC等)。);第二层是钢管，一般是焊管；第三层内喷涂防腐材料，防止长期使用过程中的腐蚀和损坏。塑料管的强度可以通过钢管的壁厚来改变，这主要是根据应用情况而不同。外部塑料树脂的颜色也可以根据工厂的环境颜色要求进行改变。

二、流畅度(滚道):

流畅杆，又称滚道，由滚道架、滚轮和轴组成。

滚道架由铝合金或金属片制成，根据不同的场合和要求使用；

辊子直径为40毫米，宽度为25毫米。材料为高强度ABS工程塑料。

轴由弹簧钢制成，提高了承载能力。

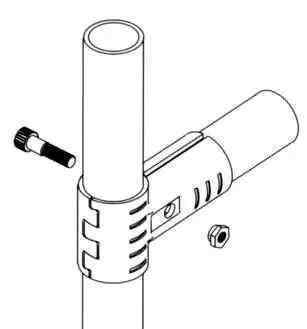

三.连接件:

金属连接器的基本规格有十几个，普通机架的外形可以通过这些来完成，是实现产品灵活性和模块化的重要部分。

四.标准零件:

目前，用于倾斜杆器械的标准紧固件只有几种:

M6六角凹头螺钉和螺母，

安装脚轮时将使用相应的螺栓和螺母(根据脚轮安装孔的大小)。

瘦吧用具的设计制造步骤如下:

车身

1.设计概念

2.结构设计

3.生产

4.持续改进和完善

一、设计构思:

根据现场工艺要求和顺序，实施构思；(以滑料架为例)

a:使用的目的是什么？

b:装载货物的特点(周转箱是哪几排哪几层？每行有几个周转箱？)

c:强度(载重/箱？承重/整架？)

d:使用条件(室内固定，配电设备？)

e:使用场地的面积和高度(美观)

f:辅助功能

二、设计

构思概念图，设计并形成框架结构图

设计中需要注意的几点:

设计中必须考虑承载能力，增加支点和连接件可以增加强度；

设计结构时，确认主要载荷直接作用在管件上，而不是接头上；

一般来说，一整根涂塑管的强度要比几根涂塑管的强度强。

计算下料长度，列出规格和数量；

每个齿轮的滚道宽度:

1.非导向滚道:齿轮宽度l(中心距离)=周转箱宽度+60

跨间塑料管长度的确定:

1.两端的卡盘是轴向的，L=跨距-70的中心距离

2.一端是轴向的，另一端是垂直的。L=跨度的中心距离-35+18

3.两端垂直L=跨度中心距离+36

滚道长度的确定:

L=跨距中心距离/COSα-39(α为滚道倾角)

第三，生产

常用工具:

切割机是用来切割塑料管的。

六角扳手-用于组装料架。

套筒扳手用于组装料架。

橡胶锤用于组装料架。

卷尺用于测量。

活动扳手用于组装。

刮刀用于去除管道中的毛刺。

直尺用于校准垂直度

电动手枪钻-电动工具

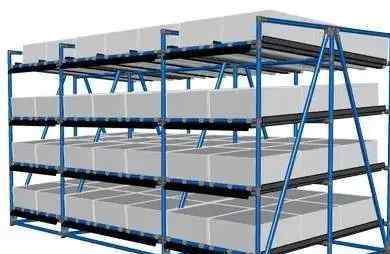

结构要素注意事项(以滑架为例):

滚道倾角的确定:一般为5° ~ 8°。小角度用于重箱和光面箱底。

高精度商品等。

柱数的确定:总跨度2米，有4根柱；总跨度为1.5米，柱

有3个；总跨度1.2m，有2根立柱。

单跨单节点承载力:30Kg。

全框架承载力:150Kg对于单层底部结构；双层底结构300Kg。

塑料管选择:整体应力棒；连杆是分段的。

制作方一般需要2~3个人一起合作

生产前准备:

组装工作需要找一个相对平坦的场地，最好附近有电源使用电动工具。

组装原理:

1.先安装侧板和底板，然后安装连杆。

2.首先安装轴承杆，然后安装连杆。

3.先装两头，再装中间。

4.所有夹具和塑料管都按照设计要求安装到位。

5.确保每个卡盘螺钉拧紧到位。

6、不能用硬锤敲打塑料管和卡盘。

7.安装立柱时，应确保立柱与地面垂直，以免整个杆架受力不均造成损坏。

注意:切割塑料管时要注意塑料管的切割变形。

可能有特殊用途的组件，如插架、挂钩等。，需要进行处理和配置；

四.持续改进和完善

杆件柔性系统的特点决定了:

为了在现场不断改进，它只需要你

丰富的想象力和持续的创造力！

这取决于所有员工的不懈努力

带脚轮的杠架移动时，必须检查脚轮刹车是否松开。杆架位置固定后，刹车。

普通吧台架每层只能放一层周转箱。

尽量保证杠架上每个周转箱的重量不超过20kg，以免杠或滚道变形。

防止重物或叉车碰撞吧台架，以免损坏吧台。

使用和维护注意事项

每月定期检查一次，检查杆架上的螺栓是否拧紧；

检查卡盘是否松动；

卡盘的位置是否移动。

如果发现线材已经严重变形或塑料皮脱落，应更换新材料。

如果拧紧螺钉后卡盘仍然松动，可以用长螺栓固定卡盘和杆。

结构设计中的注意事项

流畅搁板的宽度一般为:周转箱的宽度+60毫米

上下楼层净高:周转箱(包括开盖)高度+150毫米

建议滑轨的总高度不应超过1.6m

尽量选择常规卡盘，如HJ-1；HJ 2号等

脚轮应根据工作条件选择。如果将脚轮用作车站仪器，当车站不移动时，不得使用脚轮。

为了保证一定的强度，尺寸大于2m的结构必须采取加固措施。

当滑架为多层结构时，层间间距应均匀。

在工厂应用中，通常需要将标签位置留在滑动框架上。

当货物重量较重时，在流畅性条下面加一条加强条。
