滑动电阻器 【知识点】滑动变阻器重难点精讲

最近有学过电学知识的同学反映不太懂滑动变阻器的工作原理，看不懂相关的电路图，所以题目无从下手。相信你看完这篇文章就会明白滑动变阻器的一切！

滑动电阻器

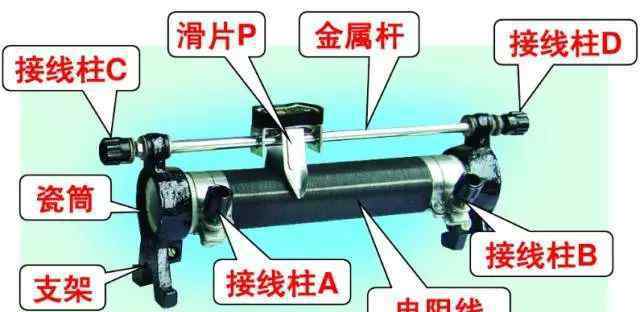

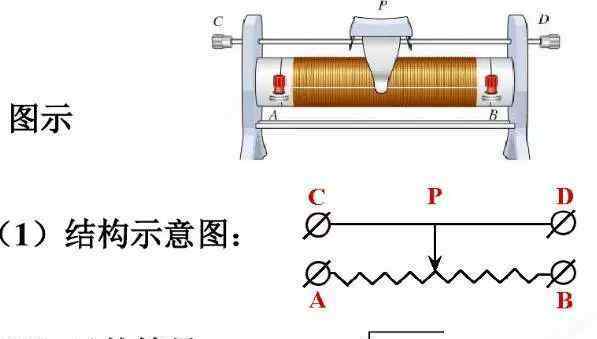

从图中不难看出滑动变阻器的工作原理:

改变接入电路中电阻线的长度，从而改变电路中的电阻。

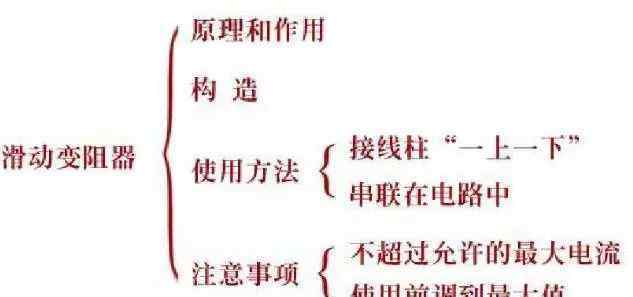

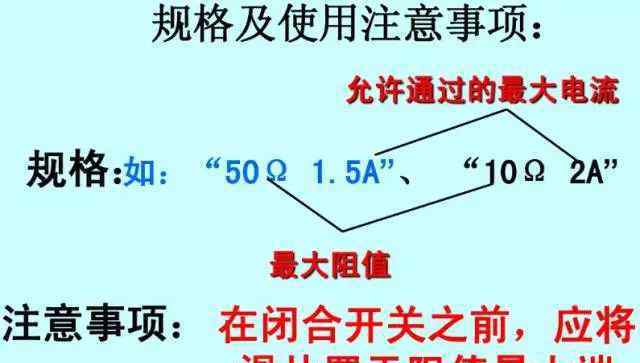

核心法律

经典例子

1.如图所示，将四个滑动变阻器连接到电路中，并假设当滑块p在每个图中向左滑动时，连接电路的电阻变小()

[分析]

端子A和B接在图A的电路上，滑动变阻器相当于定值电阻。不管P怎么动，A和B之间的阻力不变。在图D中，C和D连接到电路，但电阻丝没有连接到电路。这时，滑动变阻器相当于一根导线。无论P如何运动，连接到电路的电阻始终为0。如果端子B和C连接到图B中的电路，此时连接到电路的电阻在Pb之间。当P移动到A端，因此，这个问题的正确答案是c。

[灵感]

滑动变阻器的两端接入电路时，需要找出变阻器中哪一段导线有电流通过，有电流通过的那一段导线的电阻就是所连接电路的电阻。

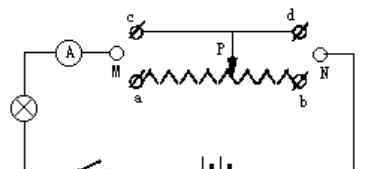

2.现在将下图中的滑动变阻器连接在电路中的M点和N点之间。

(1)当要求滑块p向右移动时，电流表a的读数变小，那么如何连接？

(2)如果D端和B端分别接在M端和N端，当滑块P向右移动时，灯的亮度会有怎样的变化？

[分析]

(1)电流表a的读数变小，意味着流过电路的电流变小，接入电路的滑动变阻器电阻变大。当滑块P向右移动时，aP部分的电阻丝变长，bP部分的电阻丝变短。因此，可以看出接入电路必须在aP部分。连接方法是:(1)a接M，C或D接N；(2)a连接N，C或D连接m。

(2)如果B、D端子分别接M、N，B、P之间的电阻丝接电路。当滑块P向右移动时，连接到电路的电阻丝的长度变短，电路中的电阻值变小，电流强度变大，所以电灯变亮。

[灵感]

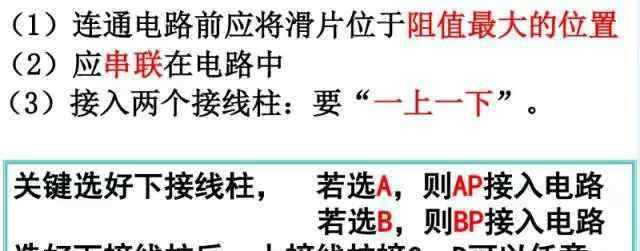

滑动变阻器有四个端子。连接到电路时，金属杆两端的两个端子中必须只有一个连接到电路，下线圈两端的两个端子中只有一个可以连接到电路。当滑块滑动到连接的末端时，电路中的电阻减小。
