施工图规范 CAD施工图制图规范及技巧整理

输入标题

01

众所周知，在设计领域，施工图的绘制是必不可少的一部分。但是大多数中小型设计公司都没有自己的绘图标准。

因为制定一套标准的成本太高，没有专业人士去研究。大多数情况下是想办法从大公司(比如HBA，金螳螂等)画一套图。).

这里的参考只停留在刷线层的水平。当你拿到图纸的时候，你会发现图纸中有很多图层的线型根本没有使用。和葫芦画比起来，不知道背后的逻辑和原理，最后不伦不类，无法在公司全面推广。

所以，我们不要说自己画的图不能和外面公司的标准统一，就连自己公司内部的画图标准也不一样。

进入标题

02

为什么会这样？

因为:

1.我国的制图标准主要针对建筑制图，这在室内设计中有些不能接受，指导意义有限。

2.每个公司都想有一套系统成熟的绘图标准，但并不是所有的公司都有经验丰富、专业的老大师来领导研发。而且大部分公司都忙于项目，没有太多精力去处理。

3.即使我们自己制定了绘图标准，我们发现通用性不高，也没有得到别人的认可。

4.最尴尬的是:我设法制定了一套标准，但只停留在文字描述和图表上，无法在自己的公司实施，也无法按照这个标准画出一套完整的样本。

综上所述，没有人，没有时间，对施工图纸没有深入的了解，没有实施。

输入标题

03

鉴于上述，我们出版了《室内施工图标准》一书，旨在帮助您解决这些问题。

因为我们知道:

1.一套成熟的施工图标准不仅仅是线型和图层。

还应包括设计工作中与图纸相关的一系列操作标准和规范，如文件夹系统、施工图系统、标准模板和样图等。

2.本书由dop设计近10年，编辑有近20年施工图项目经验，从一线工作角度出发，符合设计师使用习惯。

在所有系统的编译中，符合大多数项目，尽可能通用。对图层做了大量的精简合并，放弃了在绘制过程中几乎不用的“看似需要”的图层。

3.一套好的制图标准在设定逻辑上要清晰准确。

没有一套制图标准可以完全适应每一个公司，每一个项目类型，但是一套好的制图标准在设定逻辑上要清晰准确。

4.一套好的制图标准不是死板的，应该是开放的、通用的。

每个设计师可以根据自己的实际需要增减。同时，随着软件和绘图技术的提高，可以持续匹配和发展。

5.一套好的制图标准必须真正落实。

很多标准只停留在文本描述的层面，根本无法按照这个标准来实施。即使有些公司有所谓的标准，你也会发现连一套与之匹配的图纸都找不到。我们的书不仅提供了这些说明，还提供了一套完全按照这个标准执行的电子样图。

输入标题

04

这本书适合谁看？

1.对施工图标准要求高的设计公司

2.没有自己制图标准的设计公司

3.图纸标准不够规范的设计公司

4.没有能力自己编制图纸标准的设计公司

5.没有时间对员工进行制图标准培训的设计公司

6.高校相关专业师生

7.几乎所有的室内设计师

能给你带来什么好处？

如果一个设计师不能把时间从画画中抽出来，把时间用在刀刃上，那么他可能在很长一段时间内只是一个“画家”。

这本书可以带给你:

1.提高工作效率和图纸质量

2.提高审图效率，减少低级错误

3.降低公司在制图标准方面的R&D和试验成本

4.降低公司对新员工的制图标准培训成本

主题

05

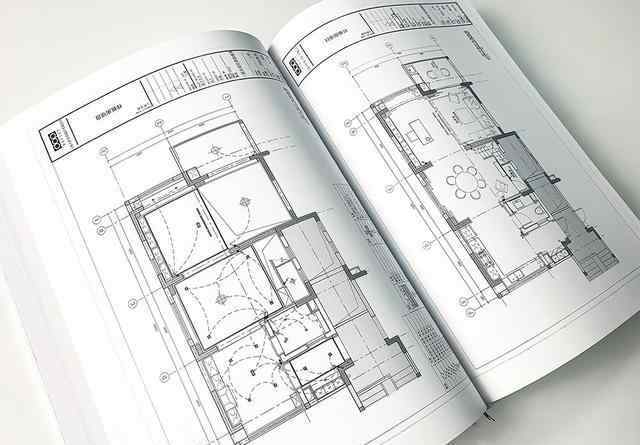

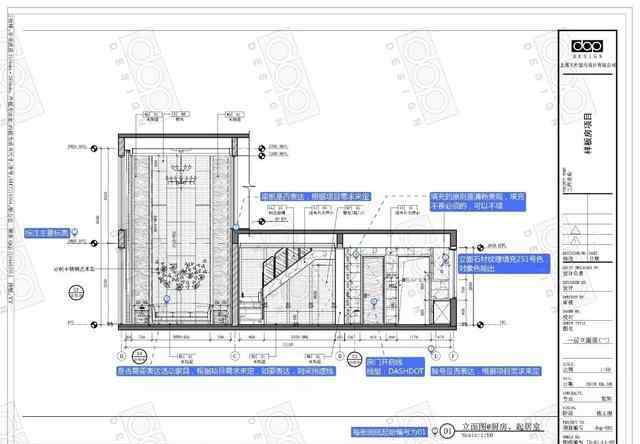

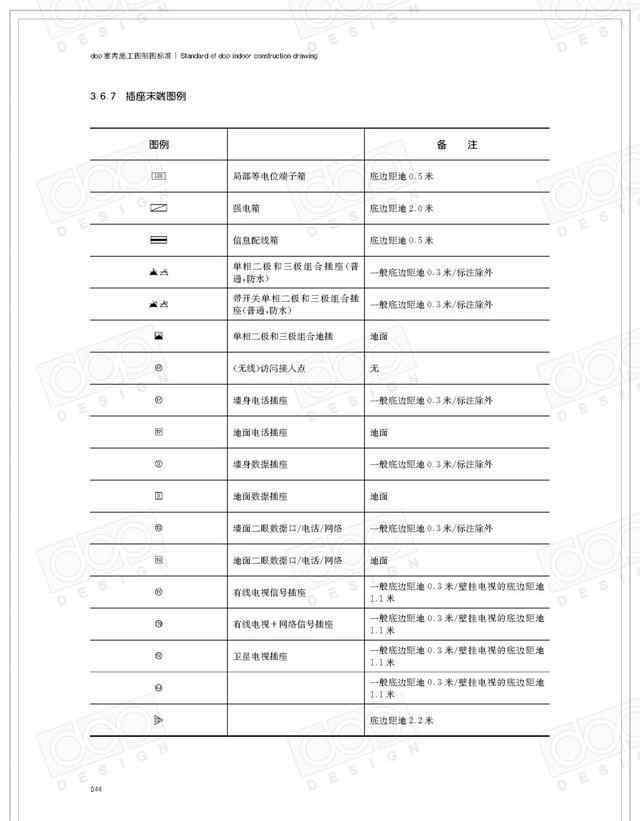

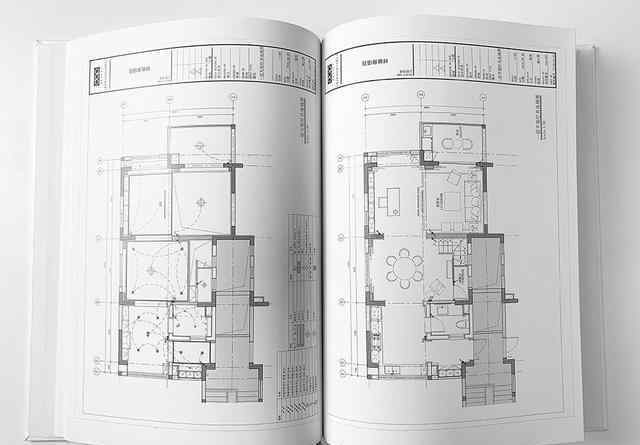

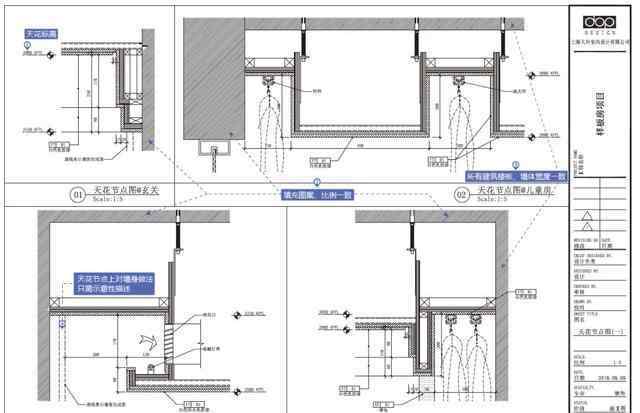

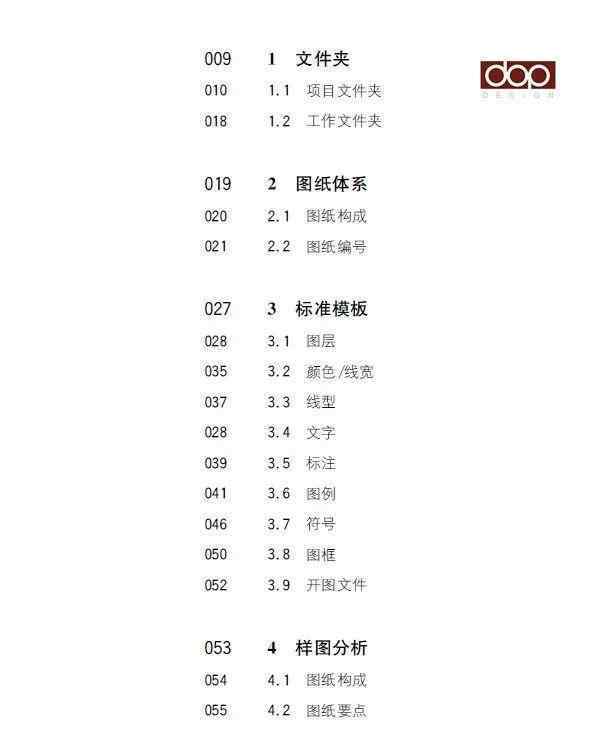

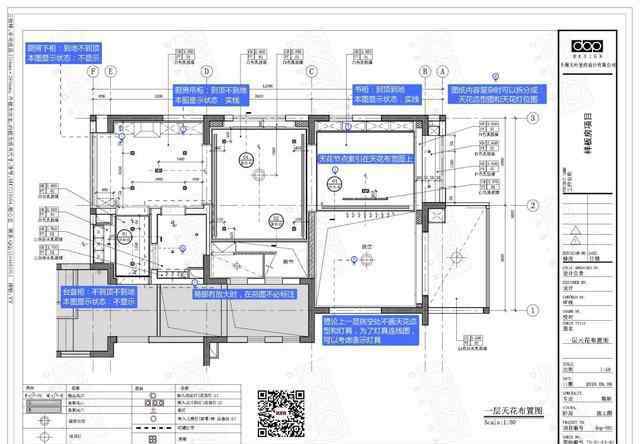

书的内页

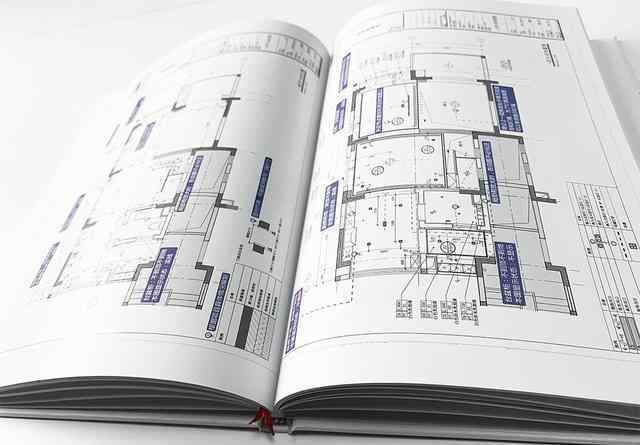

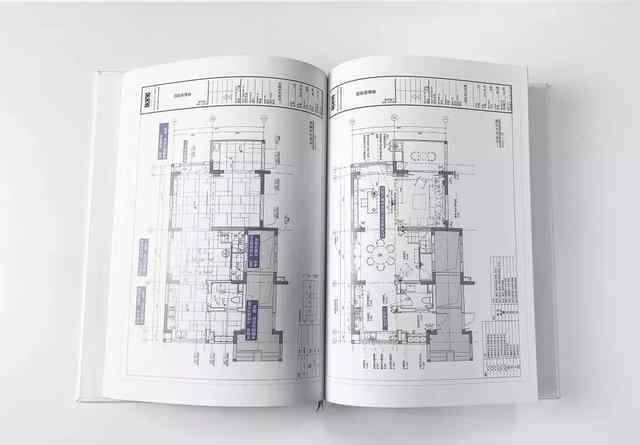

书籍实拍

输入问题

06

为什么选择我们？

说了这么多，你可能会说:书是好的，但我为什么要相信和选择你呢？原因有三。

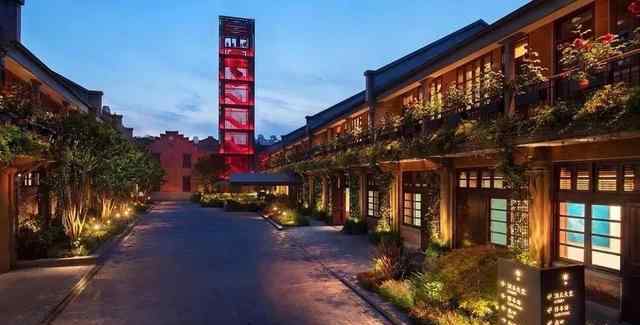

1.dop设计专业做深度设计，主要做五星级酒店、大型企业、总部办公楼等大型工装项目，编辑有近20年的大型项目实践经验。

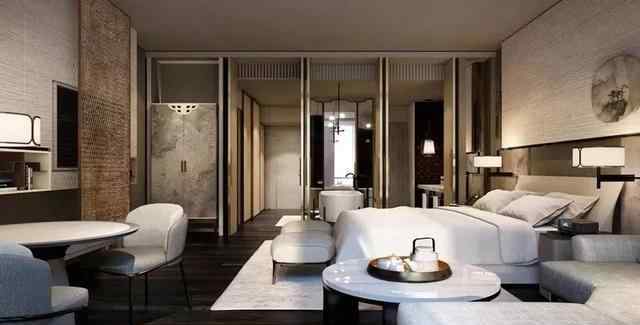

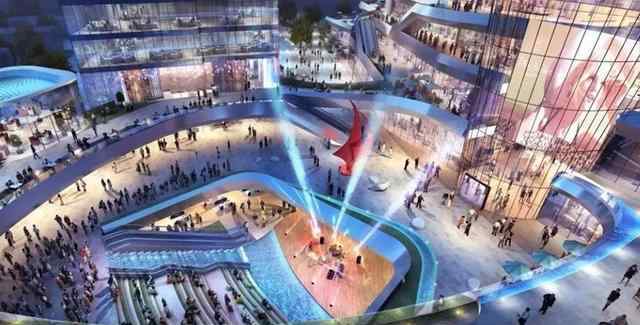

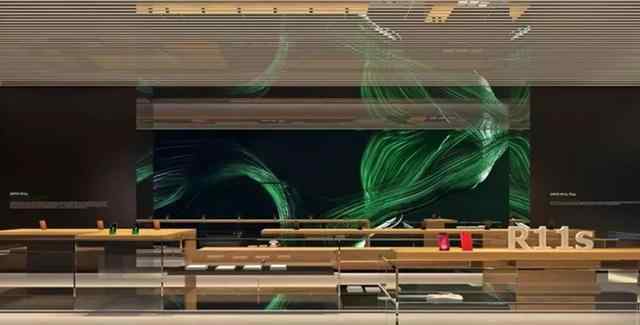

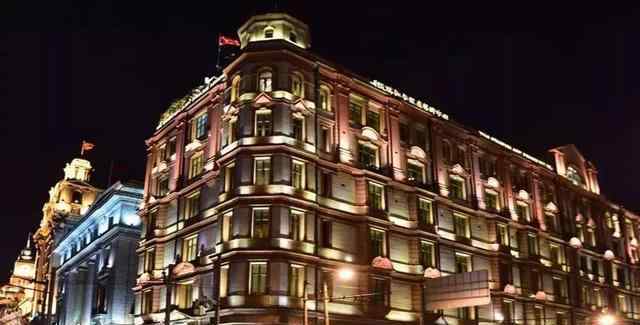

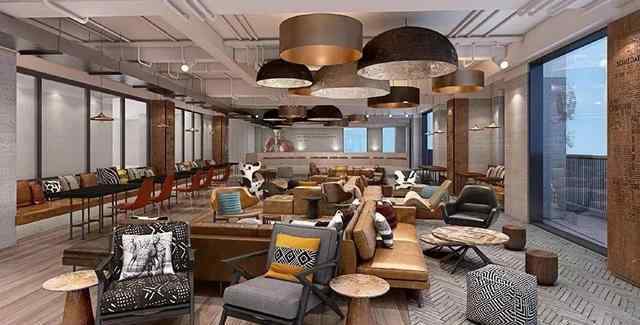

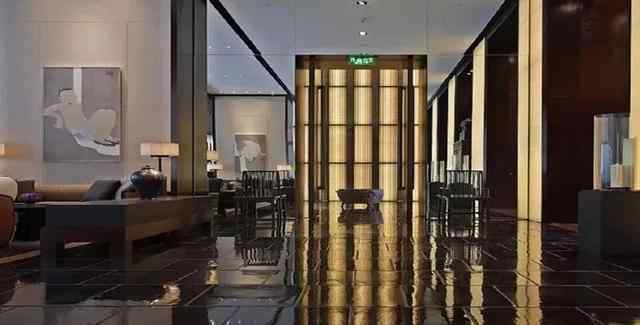

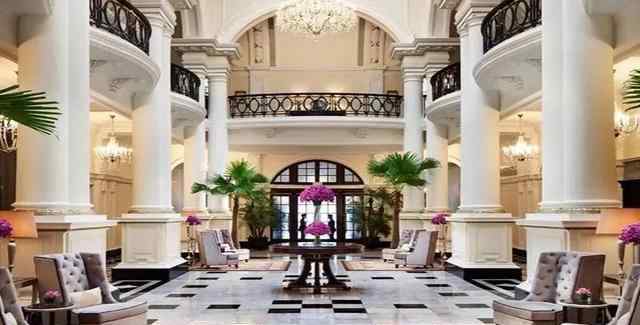

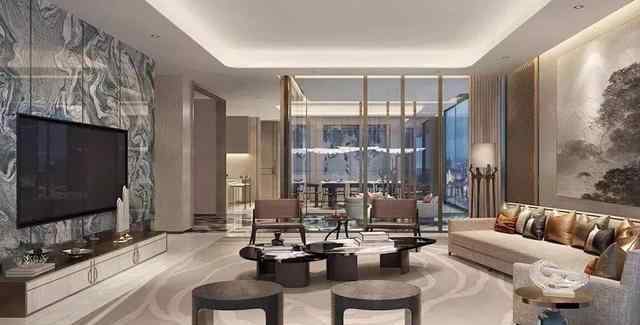

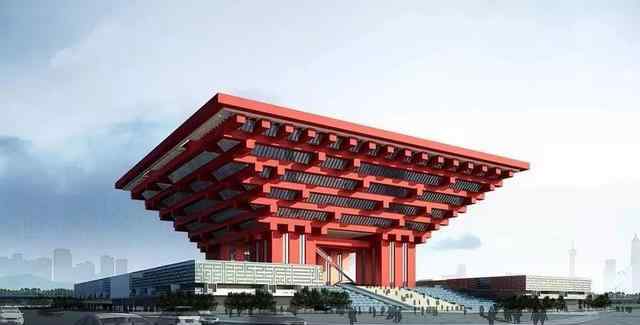

dop合作伙伴参与的一些项目

2.《室内施工图标准》一书获得了中国建筑装饰协会环境艺术分会、清华大学教授、罗进上海设计公司总经理、HBA全球合作伙伴、CCD副总裁、Gensler设计总监等16家行业大咖的认可。

& lt& lt还有更多神秘的大咖等着解锁>:& gt

3.这是我们出版的第六本书，目前仍由国内最权威的同济大学出版社出版。再次被同济大学出版社认可，我们深感荣幸。

为什么要这么做？

随着室内设计行业这么多年的发展，有几十万家设计公司，但至今没有一套通行的施工图标准。很多大公司都有，而且只用于自己内部使用。而小公司更是无能为力。

熟悉和关注dop设计微信官方账号的人都知道，dop一直坚持知识分享。虽然在深化设计方面领先，但我们仍然看到行业内许多不合理的实际问题，dop一直呼吁深化设计在行业内的重要性。

我们有能力也有责任推动本行业施工图水平的发展。所以我们组织了专门的团队来编写这本书，毫无保留的分享了我们近20年的行业经验。

输入问题

07

买这本书，你还会得到

1.

根据《诗书通读》小丛书，市面上的室内施工图、图纸标准书不提供DWG电子档、样图。

没有电子文档和样图是什么意思？

意味着这套标准根本无法实施。

很多标准只停留在文字描述的层面，不可能按照这个标准进行实际操作，所以你很难找到哪怕一套与之匹配的图纸。原因是无用的规章制度太多，执行起来太难。

我们的书不仅提供了这些说明，还提供了一套完全按照这个标准执行的电子样图。(目前样图为住宅，餐厅、办公室、商家、酒店等样图。空将在稍后打开。)

要知道一套成熟的施工图标准不仅仅是线型和图层。失去

2.

AutoCAD已经发布到2019版了，更新过软件的朋友应该知道，每次更换CAD都会出现很多新功能。合理使用新功能可以大大提高绘图效率。

而那些一劳永逸不再调整的制图标准书，会随着时代的进步而严重老化淘汰。

我们的书，随着软件和绘图技术的提高，会与之相匹配，可持续发展。而且每个设计师都可以根据自己的实际需要增减。

要知道一套好的制图标准不是死板的，应该是开放的、通用的。输入标准

3.

买书不会用怎么办？

买书培训员工太麻烦怎么办？

买书用遇到各种问题怎么办？

别慌。

1.我们准备了视频教学，帮助您充分发挥这本书的最大价值，省去设计公司培训员工的麻烦。

2.买这本书的朋友可以加入社区。这本书的编辑会解答社区里的各种疑惑，每周会有一次集中互动。

3.此外，我们还会不定期组织线下活动，您可以与编辑面对面讨论交流施工图话题。

这本书的目的是帮助设计师和朋友解决绘图问题。我们将尽最大努力提高图书质量，尽最大努力提供良好的服务。

总之，这本书不仅仅是一本简单的参考书。

4.

此外，正在建设的电子网络也获得了额外的订单

“建e网定制签字笔+100金卡”

下单后发截图给客服(微信:jianestore2)，还可以收到免费的施工图信息

当然，这些好处只有买正版的人才能享受。

关于售价

原价139元

限时优惠价格119元

优惠套餐，节省5元！
