物联网实验箱 物联网综合实验箱,物联网技术实验箱,物联网实训平台

开发平台由插件核心板、底板、10.1英寸触摸屏(可选7英寸)、无线组网模块和创新模块组成。核心板采用8层板工艺设计，保证稳定性和可靠性，可用于平板电脑、车载机、学习机、POS机、游戏机、工业监控等多个领域。它还支持4418核心板和6818核心板。三星S5P6818处理器，最高运行1.4GHz+，在S5P6818内部集成马里-400MP高性能图形引擎，支持3D图形流畅运行，可播放1080P全高清视频。背板上有丰富的外设，可以演示6818芯片几乎所有的功能，支持千兆以太网、板载LVDS接口、MIPI接口、USB、HDMI等。LCD面板默认采用10.1英寸的TFT液晶屏，可以配备7英寸的液晶屏，支持背光亮度无级调节。开发平台保留了一个集成的红外接收器。为了适应教学，实验开发系统增加了4*4矩阵键盘、8个LED水灯、8个dip开关、8个普通阳极数码管(支持动态扫描)、蜂鸣器、温度传感器、

两个12位ADC、两个DAC和一个PWM、步进电机、DC电机(含码盘)、SIM800CGPRS/GSM无线通信模块、RFID射频模块、GPS/北斗通信模块、无线通信接口(支持6种无线通信模式)、创新模块接口(支持20多种传感器/功能模块)。

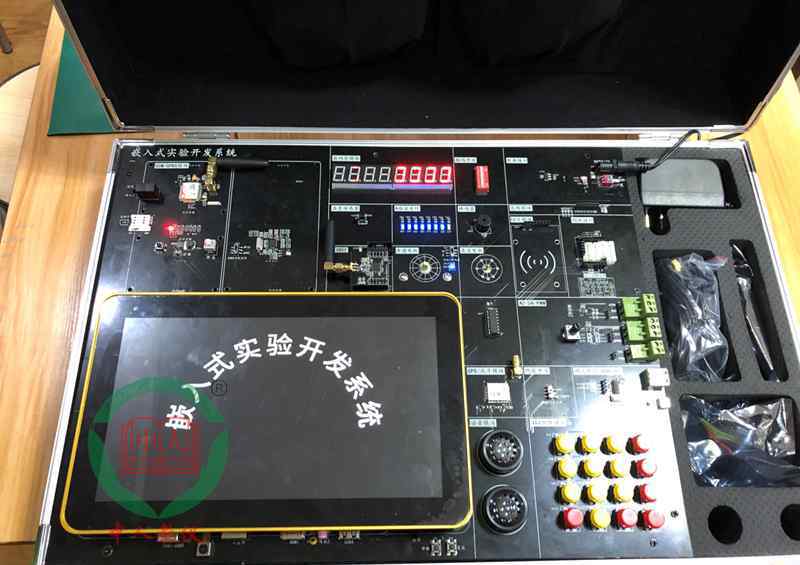

物联网综合实验箱物联网综合实验箱

核心板适用于工业控制、电力、通信、医疗、媒体、安全、车辆、金融、消费电子、手持设备、游戏机、显示控制、教学仪器等多个领域。与L4418CV3核心板无缝兼容，引脚定义相同，可广泛应用于POS、游戏机、教学实验平台、多媒体终端、PDA、点钞机、广告机等领域。

功能特征:

核心:ARMCortex-A53八核；

主频:1.4 GHz * 8；

内存:1GBDDR3，2GBDDR3可以定制；

闪存:8GB/16GB/32g bemc可选，8GB MMC为标准；

24位RGB接口；

8位LVDS接口；

三路USBHOST接口，支持更多USB设备同时使用；

USBOTG界面；

三个TTLUART接口；

1 TF卡接口；

八路LED指示；

复位按钮；

软件开关机按钮；

标准外置扬声器；

MIC输入；

耳机输出接口；

支持背光无级调节；

HDMI接口；

支持5点电容式触摸；

支持USB接口WIFI/BT；；

支持各种SPI、I2C、UART等外围设备扩展；

支持MPEG4、H.263、H.264和MJPEG视频编码；

支持几乎全格式的视频解码；

支持2D和3D高性能图形加速；

支持RTC时钟实时保存；

支持千兆有线以太网RTL 8211 E；

支持BT656/BT601/MIPI摄像头接口；

GPS/北斗功能模块；

GSM/GPRS模块；

支持外置USB 3G模块；

支持USB鼠标和键盘；

支持红外一体化接收头；

支持ZIGBEE接口；

支持DC电机/步进电机；

支持8通道动态扫描数码管；

支持8路dip开关；

支持蜂鸣器；

支持DS18B20温度传感器；

支持4X4矩阵键盘，可作为标准输入设备；

支持无线四通射频遥控；

支持打印机/压力传感器/人体红外/超声波/语音合成功能界面；

支持创新的扩展接口；

配置清单:

1.1 CPU: Cortex-A53，8核微处理器，运行频率不低于1.4GHz；可选的Cortex-A9处理器

1.2 1.2 RAM: ≥1G，DDR3或DDR4

1.3闪存:8G，支持扩展

1.4支持语音、图形、图像、视频处理，支持3D图形流畅运行，播放1080P大尺寸高清视频

2 .实验系统的其他资源

2.1显示屏:≥10寸高清彩色LCD屏，可触摸；可选7寸高清彩色液晶屏，可触摸；

2.2 A/D转换模块:12位高精度；

2.3 D/A转换模块:12位高精度；

2.4音频模块:支持麦克风输入和立体声语音输出；

2.5步进电机:DC5V电源，4线8拍；

2.6 DC电机:DC5V电源，可实现电机正反转，一路PWM输出；

2.7 LED数码管:8位，支持动态扫描显示；

2.8标准4*4键盘；

2.9 8英寸dip开关；

2.10 LED灯；

2.11 HDMI接口；支持MIPI/LVDS和双屏显示

2.12以太网接口；

2.13 USB接口:同步支持不少于3个USB2.0及以上的外部接口资源；

2.14复位电路；

2.15 UART串口；

2.16能适应各种传感器模块(具体模块类型见第三部分:实验系统中配置的传感器模块)，支持相应的实验项目，每个模块可独立使用或内置物联网；

2.17支持Android系统(版本不低于4.0)和Linux系统(版本不低于3.5)，并在两种操作系统之间进行切换，每个系统配备相应的实验项目；

2.18提供安装软件及配套实验说明、实验教材、课件、程序源代码等资料。

扩展模块:

3.1.1 GPRS模块

3.1.2紫蜂模块

3.1.3摄像机模块

3.1.4射频识别模块

3.1.5蓝牙模块

3.1.6 WIFI模块

3.1.7全球定位系统模块

3.1.8温度模块

3.1.9压力传感器

3.1.10语音模块

3.2.1北斗定位模块

3.2.2 3G模块

3.2.3酒精气体模块

3.2.4 FPGA模块

3.2.5无线遥控模块

3.2.6红外报警模块

3.2.7指纹识别模块

3.2.8条形码扫描模块

3.2.9集成电路卡模块

3.2.10声音/光敏模块

3.2.11可燃气体模块

3.2.12湿度模块

3.2.13超声波测距模块

3.2.14红外遥控模块

3.2.15微型打印机模块
