空气开关实物接线图 很多电工都认为空气开关是不允许反着接的，其实空气开关其实是允许反着接的！

很多电工认为空空气开关是不允许反接的，但是作为一个在电力行业工作十几年的电工，告诉你空空气开关其实是允许反接的！

首先，从断路器的功能来看，短路保护、过载保护、隔离保护，无论是正向还是反向，都可以实现其全部保护。

内部原理图

从内部示意图来看，1.3和5是输入端子，2、4和6是输出端子。从图中可以清楚地看出，当断路器处于断开位置时，过载保护和短路保护电路的一部分位于出线端。通常，当我们的断路器打开时，这部分保护电路是不充电的。如果用倒线连接，这部分电路在负载切断时会被充电。这时候如果这部分电路出现故障，毕竟保护部分出现故障的概率还是挺高的。

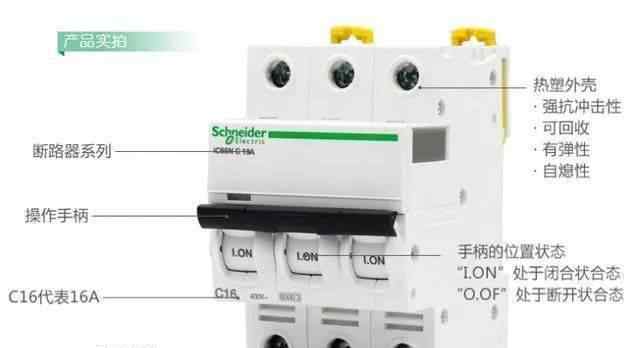

自然地图

从物理图纸上看，我们习惯于在正常情况下采用前进线的方式，这是电工和维修人员普遍相信的。如果空实际接反，电工盲目认为是上行进线，如果断路器断开，不进行测量，直接维修，很可能发生触电伤害事故。

施耐德断路器技术参数图

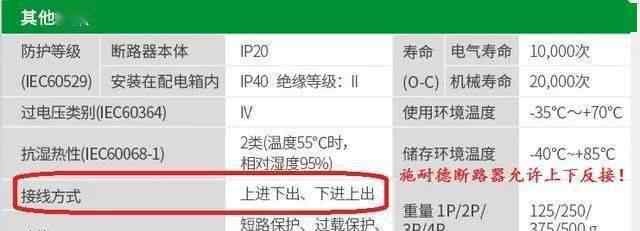

上图3是施耐德断路器部分技术参数的描述。在红框中，其接线方式清楚地写着“上-下-出，下-入-上-出”，表示断路器允许反接。但在正常情况下，电工操作人员不会将断路器倒置连接，即使断路器倒置连接，也会做相应的识别。

综上所述，空空气开关接反，正常运行不会出现问题，所有保护都能实现。断路器制造商的技术参数也是允许的。但我们在反向连接断路器时，一定要注意需要做好标记，让维修人员在维修时能了解到断路器反向连接的一种情况，从而避免触电事故的发生。另外，我们在维修配电箱的时候，也要养成停电-验电-维修的习惯，千万不要在没有验电的情况下盲目进行维修操作。
