冰柜水位 LNG石油储罐液位、压力、温度远程监测解决方案

随着石油生产和炼油企业的增加，储油罐是储存油品的重要设备。储油罐液位的准确测量对生产装置的库存管理和经济运行有很大影响。但是，国内很多反应罐和大型储油罐仍然采用人工抄表、分析测试的方法，其他参数没有实时动态测量，容易导致安全事故，不能为生产运营和管理决策提供准确的依据。利用计算机自动无线监控技术，实时监控储油罐液位、温度、压力等参数，便于了解生产状态，及时监控容器液位和温度，确保安全稳定生产。

一、方案概述

深圳新力科技储罐远程监控系统基于XL。SN智能传感器网络技术(2.4G、433MHZ、GPRS等。)，并采用无线温度传感器、无线液位传感器、无线压力传感器、无线数据采集网关、智能测控终端、声光报警器和XL。查看配置监控软件等。，实现储罐温度、压力、液位等参数的实时采集、远程无线传输、监控和预警。

工人可以通过电脑或智能手机实时监控储罐的安全。紧急情况下，如液位(压力)、温度、气体泄漏等突然变化。，系统自动发出报警信息，通知相关人员对存在安全隐患的地方采取应急措施，避免事故发生，第一时间远程开启或关闭应急设备。

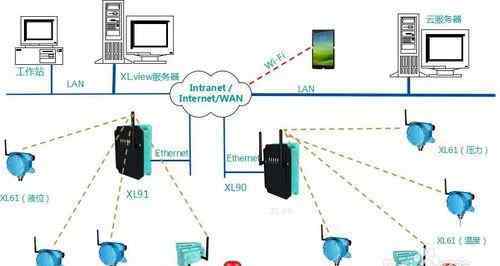

二、系统概述

储罐的温度、液位、压力等参数通过无线温度传感器+温度计、无线压力传感器+压力计、无线液位传感器+液位计等节点传感器采集，通过2.4G、433MHZ无线方式上传到无线数据采集网关。网关处理从无线传感器节点接收的数据，并向XL提供数据。通过RS485串口查看服务器，以监控储罐的生产状态，并处理极端报警。当储罐的温度、压力和液位出现异常时，智能测控装置自动驱动声光报警器提醒工作人员。

三、应用设备

1.无线温度传感器

XL61无线温度传感器(插入式)，集温度采集和无线传输功能于一体，自动保存或恢复补充传输数据，支持手机WiFi现场调试，又称智能温度传感器和无线湿度采集器，属于无线传感器网络产品。

XL61无线温度传感器(插入式)具有防爆、低功耗、高精度、稳定性强、使用寿命长的特点，可选择433MHZ、2.4GHZ、WI-FI等无线传输方式。

XL61无线温度传感器(插入式)适用范围广，无需布线，降低了运行维护成本，安装和即插即用方便，适用于各种管网、管沟、气象、农业大棚、农场、仓库、冰柜、实验室、机房、生产车间等环境的实时温度采集、无线传输、现场或远程监测预警。

2.无线压力传感器

XL61无线压力传感器，又称智能压力传感器、无线压力采集器等。，具有压力采集和无线传输功能，自动保存或恢复补充传输数据，支持手机WiFi现场调试，属于无线传感器网络产品。

XL61无线压力传感器具有防爆、低功耗、高精度、稳定性强、使用寿命长等特点。可选择433MHZ、2.4GHZ、WI-FI等无线传输模式。

XL61无线压力传感器，又称智能压力传感器、无线压力采集器。它适用范围广，无需布线，降低了运行维护成本，安装方便，即插即用，适用于供水管网、供气管网、供油管网、环境、制造业、化工、能源、仓储、工作场所等环境的实时温度采集、无线传输、现场或远程监控预警。

3.无线液位传感器

无线液位传感器(支持测试软件，具有显示、曲线记录、数据保存等功能。)无线传感器是继RS485数字压力/液位传感器/变送器之后的又一新产品。

用于监控系统；石化、环保、水管网监测、水库高低液位监测、电站运行检查、机车制动系统；热电单元；轻工、机械冶金；楼宇自动化及恒压供水系统；其他自动化和检测系统；用于工业过程检测和控制的无线液位传感器:实验室液位校准等。

4.无线数据采集网关

XL91智能网关集通信管理、数据接收、协议转换、数据处理和转发功能于一体，支持手机WiFi现场调试，又称无线网关、工业物联网智能网关、工业通信网关、无线传感器管理主机等。，属于无线传感器网络产品。

XL91智能网关可以同时接收多个无线传感器的数据，支持一个以太网端口、一个RS485串口、无线传输等上行模式，可以选择GPRS、433MHZ、2.4GHZ、WI-FI等无线传输模式。

XL91智能网关，又称无线网关、工业物联网智能网关、工业通信网关、无线传感器管理主机等。，属于无线传感器网络产品。它适用范围广，无需布线，降低了运行维护成本，安装方便，即插即用，适用于油田、油井、气田、蒸汽管道、供热管道、水泵房、制冷、仓储、农业大棚、养殖等环境数据的实时监测和预警。

5.智能测控终端

XL60智能测控装置，又称无线数据采集终端、无线测控终端、无线控制器等。，具有数据采集、预警控制、无线传输、低功耗、高稳定性等功能，支持手机WiFi现场调试，属于无线传感器网络产品。

XL60智能测控装置支持4路DI、4路DO、5路模拟输入和1路RS485。可以选择GPRS、433MHZ、2.4GHZ、WI-FI等无线传输方式。

XL60智能测控装置又称无线数据采集终端、无线测控终端、无线控制器等。它适用范围广，无需布线，降低了运行维护成本，安装方便，即插即用，适用于供水管网、供气管网、供油管网、环境、制造业、化工、能源、仓储、工作场所等环境的实时温度采集、无线传输、现场或远程监控预警。

6.XL。查看服务器

XL。视图配置监控软件，支持PC、手机、PAD监控，也叫PC监控软件、PC监控系统。

XL。View组态监控软件适用于管网沟环境监控、能源管理系统、电力监控系统、农业温室监控、养殖环境监控、危险化学品环境监控、仓储环境监控、大气环境监控、智能制造监控等监控领域。

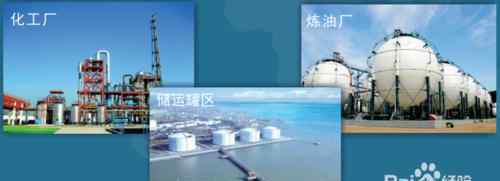

第四，应用领域

储罐远程监控系统适用于实时监控汽油、溶剂油、异辛烷、混合芳烃、异丁烷、液化石油气、天然气等化学品的储罐安全。
