一、恒压供水设备概述:

恒压供水设备是指供水管网中用水量变化时，出口压力保持不变的供水方式。供水管网的出口压力值根据用户需求确定。传统的恒压供水是通过水塔、高水箱、气压罐等设施实现的。

近年来，随着变频调速技术的日益成熟，其显著的节能效果和可靠稳定的控制方式在供水系统中得到了广泛的应用。变频恒压供水系统对泵电机实行无级调速，通过计算机检测计算，根据用水量和水压变化自动改变泵速保持水压恒定，是目前最先进合理的节能供水系统。与水塔、高位水箱、气压罐等传统供水方式相比，在投资、运行经济性、系统稳定性、可靠性和自动化程度等方面具有优势。

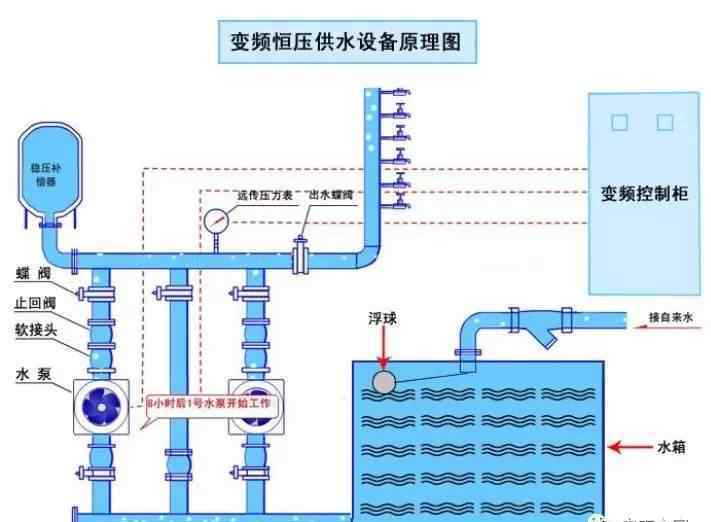

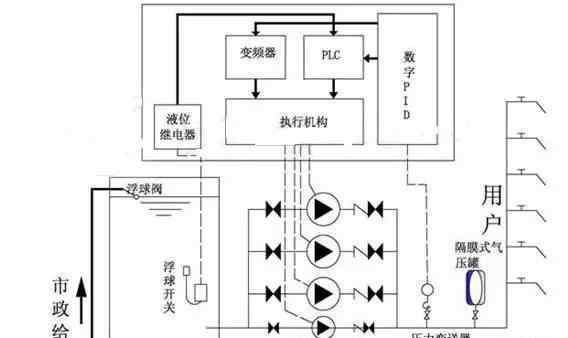

二.恒压供水设备示意图如下:

三、恒压供水设备的特点；

A.自动隔离阀或节流装置(可选):用于隔离市政水源，操作压力可任意设定。当城市水源压力低于该值时，隔离装置将运行并切换至水源罐或承压水池供水。也可以考虑用廉价的节流装置代替隔离阀限制最大进水，供水不足由水源罐补偿。

B.水源箱:供水运行时，箱内全部容积充满水。由于没有压缩空储气能量，对各种冲击的缓冲效果和对城市水源的动态补偿效果不如缓冲罐。但当市政水源压力过低，且水源罐出水(供水)大于进水时，可利用罐内储水容积补偿市政水源不足。在水源罐补偿供水期间，空气体将通过true 空抑制器自动进入罐内，可避免上下管网负压抽吸(所谓无负压无抽吸)。水源罐只能串联在进水管路上使用。

C.承压水池:一般为钢筋混凝土结构，工作原理与水源池相同。因其体积大，对市政供水调峰填谷效果好，适用于全国各种市政水源。当市政供水管网因故停水时，承压水池可提供一定时间的供水，适用于客户要求高可靠供水的场合。

D.水泵机组:选用我公司无过载特性的水泵，其工作特性能适应大范围市政水源的压力变化，无过载现象。

E.气压罐:其功能与通常的二次加压供水设备中的气压罐相同。标准产品设计采用隔膜式微型气压罐，主要利用其保压功能，有利于设备的智能自动节能控制。

F.变频控制柜:可以采用全变频技术方案，即所有泵都采用变频驱动，也可以采用部分变频技术方案(只有一台泵采用变频调速驱动)。

G.旁通管道:如果平时市政供水满足水、气需求，仅在供水高峰时压力不足，可加载旁通管道，实现市政直供水和加压供水的自动切换。在非火灾状态下，由TH-F系列自动检测成套供水设备组成的火灾自动检测控制设备可用于消防泵的自动检测。自动检测周期可以选择从几个小时到数百个小时。周期时钟自动启动检查程序，具有手动检查功能。检查时，数字智能消防检查控制器会对消防控制柜的主电路进行测试，确认正常后，再逐个驱动消防泵低速运行。此时驱动功率很小，约为泵电机额定功率的百分之一，节能显著。因为转速低，给水管网不会加压。如果在检查过程中收到消防操作命令，控制装置会立即中断检查操作，控制设备会以电源频率驱动消防泵进入消防命令操作。只有在下一个检查周期没有发生火灾事件时，才会开始新的检查操作。在巡检过程中，如果泵出现故障，会给出故障报警信息。当发生输入过压、欠压、断相、输出过流和短路时，TH-F系列控制器会向消防中心发送报警信息。这种自动检查的结果，可以保证消防泵不生锈、不死亡，使消防供水设备“千日守军，一时用之”成为现实。该设备还具有主、备用泵自动切换功能，当主泵出现故障时，备用泵自动投入运行。主、备用电源自动接通，当主电源出现故障时，备用电源自动接通。由TH-F系列数字智能消防巡更控制器组成的自动消防巡更控制设备将为上述所有功能提供数据远程传输、图像监控、故障报警、信息打印等功能。
