水电安装图 新房装修水电安装详细图解，这13张图就能全部搞定

水电装修，第一步是定位全屋的总开关、插座、供水口，明确电路、水路布线+管道走向！

不过这些会有很多数量+高度的细节。下面13张详细的定位图会教你正确购买所有必须的物品，每隔1 mm安装一次！

一、切换

一盏灯对应一个开关，其他根据情况增加。开关高度一般为1.3m-1.4m..

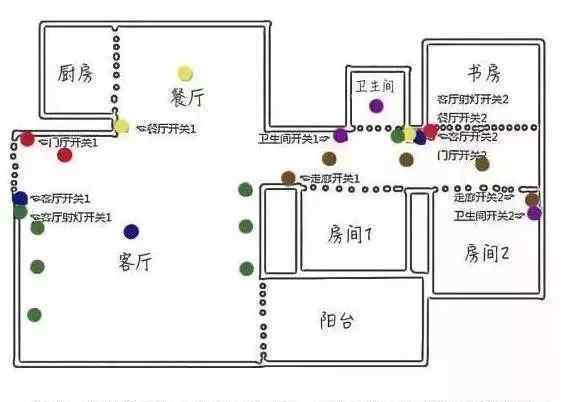

根据图片:

入口处、入口附近的双控开关，用于控制入口灯。

餐厅和客厅的双控开关，都在靠近门的方向，控制主灯+装饰灯。

走廊双控制开关，位于2号房间，控制走廊照明。

卫生间双控开关，卫生间外(开关1)，控制卫生间照明。

补充:卧室双控快关，主灯可以在门口和床头控制。

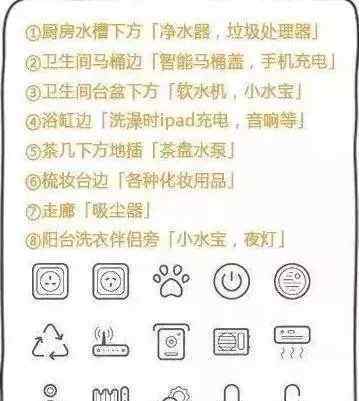

第二，插座

量

越多越好，这部分必不可少:

布局+高度

插座盒底边一般离地至少0.3米高。如果太低，容易碰到拖把水，造成漏电、短路、跳闸等事故。

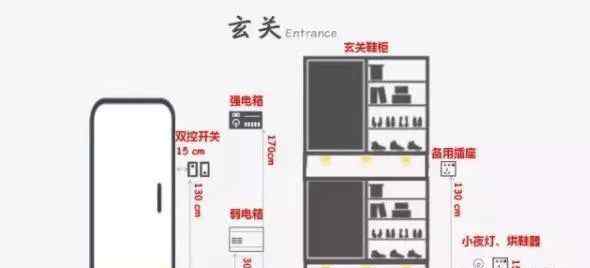

1.入口:2-3。

柜内还可安装干鞋器和夜灯插座。

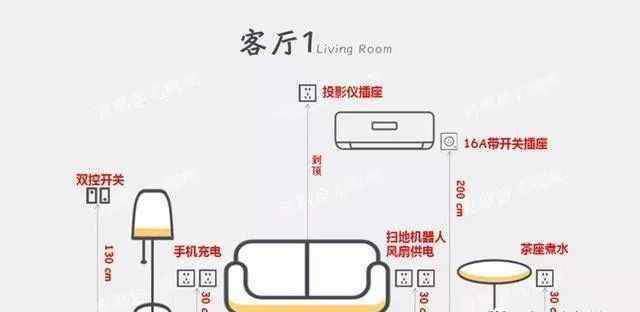

2.客厅:背景墙一侧5-7。

USB插座可以给沙发两边的手机充电。

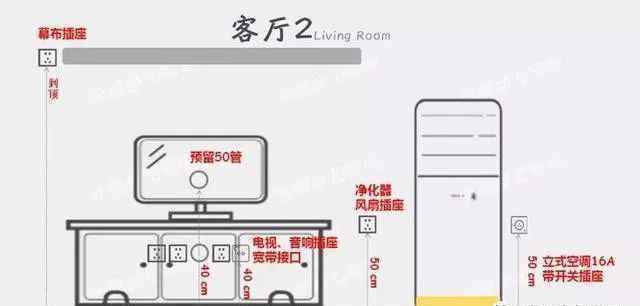

一侧有4-8个电视柜

，空能源调节可选择悬挂式，电视柜附近可多预留两个。

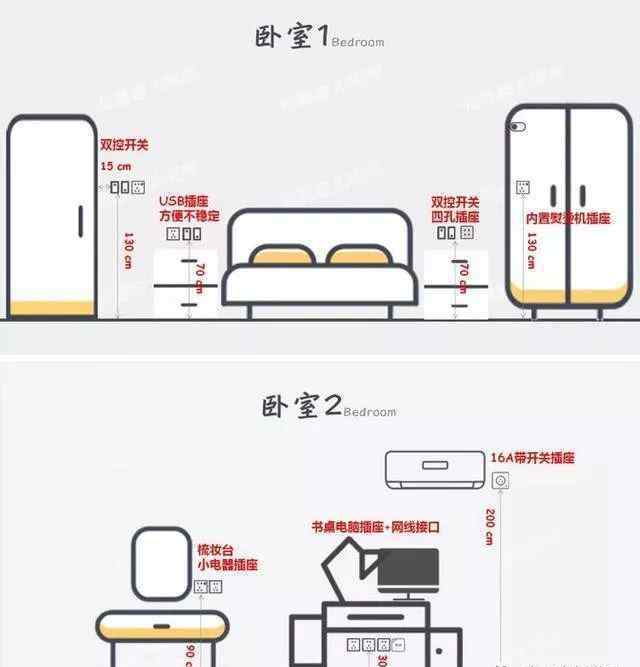

3.卧室:床边+床对面可以有6-14间卧室。

如果担心插座被堵，可以考虑降低床头柜+梳妆台的高度。

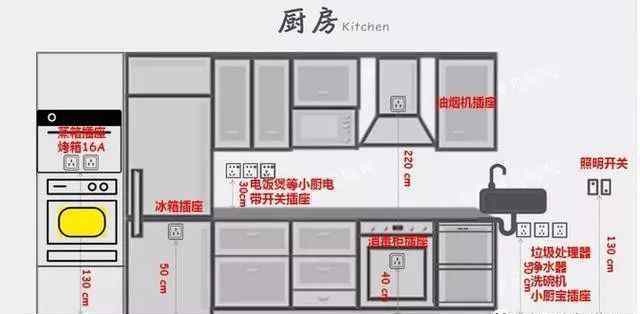

4.厨房:12个以上。

插座应尽可能配备断电开关，以免触电。要安装洗碗机，你需要1-2个预留插座。要安装烤箱，请在后壁上添加一个16A插座。

5.餐厅:3-6。

餐桌下面的地方主要是吃火锅，家里没有这样的用餐习惯可以省！

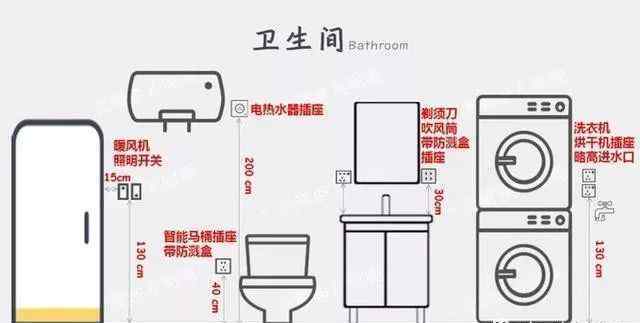

6.卫生间:4-6。

插座应尽可能配有防溅盒，以防万一进水造成电源短路。万一空间不够空，可以把烘干机搬到阳台上，注意它的插座一定要高于出水口。

三

供水口高度

小心:

一般有冷热水出口，两者相距15 cm左右，少数可以相距10 cm左右。

1.洗脸池，

墙排的水龙头喷头离地面900-950 mm高，非墙排约500-550 mm

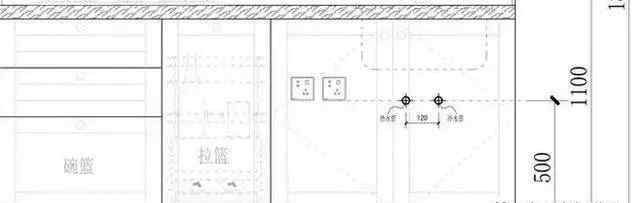

2.厨房水槽。

出水口离地面约400-500毫米

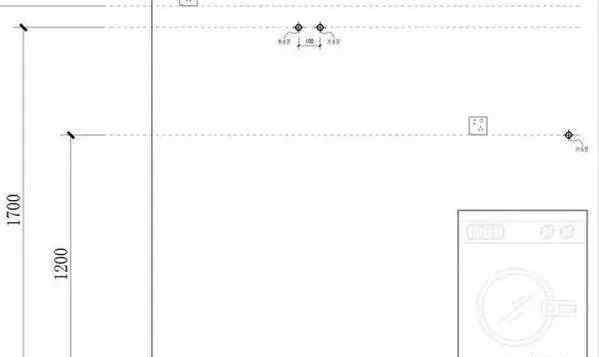

3.电热水器，

出口离地面约1700毫米

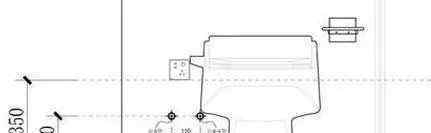

4.洗手间

出水口离地面约200毫米

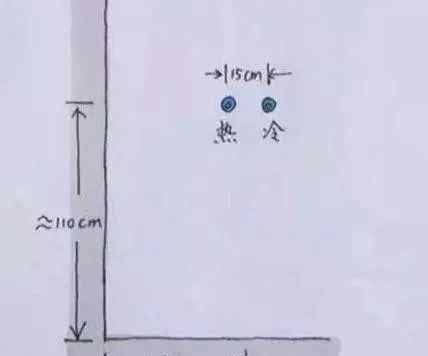

5.淋浴区，

出口离地面约1100毫米

6.洗衣机，

出水口自动离地1200mm，滚筒离地700-800mm。

家装电工必须知道家用开关插座的接线方法

首先介绍单控单开开关(即控制一个支路的摇杆开关)最简单的连接方式:

单开连接是最简单的。一般在施工过程中已经穿了中线。一般用红线连接插座背面的L端子，蓝线连接L1端子

单口五孔连接:红线(火线)和蓝线(零线)分别接插座端子L和N，黄绿双色线接插座端子E(保护线)，然后用一根短电线将插座端子L和开关端子L短接，另一根从灯泡引出的电线接开关端子L1。

单孔三孔连接:连接方法与步骤2相同，不同的是与单孔三孔相比，插座的两个(L)火线端子和(N)零线端子在单孔五孔内部已经短路，我们不需要亲自短路。但值得注意的是，一些要求较低的建筑在布线时并不佩戴保护线(黄色和绿色)，所以插座端子E不需要布线。

开关控制的多用插座接线图:多用插座既可以插三角座，也可以插双脚座。开关控制多功能插座的特点是插座由开关控制。即开关闭合时，插座通电，开关断开时，插座断电。连接方法如下:

浴霸开关接线:有些浴霸开关出厂时不与浴霸连接，需要我们自己连接。连接方法如下:开关上端所有端子用短导线短接，从任意边缘端子引出一根导线与本线火线(一般为红线)连接，从开关下端引出一根导线与本线零线(一般为蓝线)连接。切记下端不能端接，否则会短路。

厨房插座的接线:先把插座里的L、N、地线串起来，然后把最边缘的一套端子L、N、地线和家里的L、N、地线连起来。
