信号电缆PTYA23 PTYA23铁路信号电缆系列使用特性型号、名称及规格介绍

PTYA23铁路信号电缆PTYA23铁路信号电缆

本产品适用于额定电压为500伏交流电或1000伏DC及以下的铁路信号、音频信号或自动信号装置的控制电路。综合护套铝护套铁路信号电缆具有一定的屏蔽性能，适用于电气化区段或其他电气干扰强的地区。

1使用特性

1.1电缆的使用环境温度为-40℃~+60℃。

1.2电缆导体的长期工作温度不得超过+70℃。

1.3电缆敷设环境温度:聚氯乙烯护套电缆不低于0℃；聚乙烯外护套电缆不得低于-20℃。

1.4电缆允许弯曲半径:非铠装电缆不得小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。

1.5综合护套铁路信号电缆理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3

2型号、名称和规格

模型

名字

铺设范围

规格(核心)

PTYV

聚乙烯绝缘聚氯乙烯护套铁路信号电缆

敷设在土壤、沟槽和管道中，能承受一般机械外力。

4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61

百种规格厂家

聚乙烯绝缘聚乙烯护套铁路信号电缆

PTY22

聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆

敷设在土壤、沟槽和管道中，能承受较大的机械外力

PTY23

聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆

PTYA22

聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆

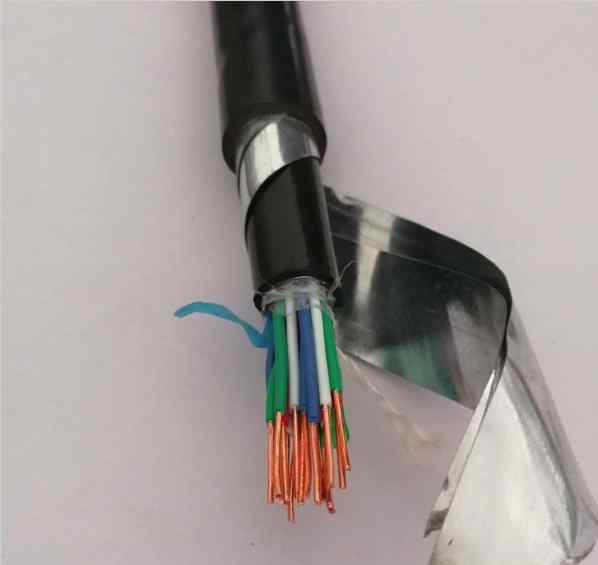

PTYA23

聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆

PTYL22

聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYL23

聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆

3.电缆的主要电气特性

序列号

项目

单元

指数

换算公式

一个

1.1

1.2

当DC电阻为20℃时

每个导体的DC电阻

工作线对导体的不平衡DC电阻

ω/km

≤23.5

≤2%

L/1000

2

绝缘电阻

mωkm

≥3000

1000/升

三

3.1

3.2

3.3

电容

双绞线的工作电容

星形四线组工作电容器

任何绝缘铁芯对和接地的其他绝缘铁芯之间的电容

nF/km

≤70

≤50

≤100

L/1000

四

4.1

4.2 >

电容耦合

K1平均值

峰值

平均K9 ~ K12

峰值

四线组的K1值指标最大

pF/500m

≤100

≤330

≤120

≤230 >

(升/500)1/2

L/500

(升/500)1/2

L/500

五

不平衡外部电容

平均ea1 ea2

峰值

四芯电缆的Ea1 ea2指数最大

nF/500m

≤330

≤1300

L/500

六

6.1

6.2

绝缘耐受电压

持续时间2分钟

线芯室

线芯接地至其他线芯

V

1000

1800

5.电缆的外径和重量

规范

参考外径mm

参考重量为千克/公里

参考外径mm

参考重量为千克/公里

PTYV

百种规格厂家

PYT22

PTY23

四

六

八

九

12

14

16

19

21

24

28

30

33

37

四十二岁

四十四

48

五十二

56

61

8.8

11.8

12.8

12.8

14.5

14.5

16.1

16.1

16.1

17.8

19.8

19.8

19.8

22.1

23.0

23.0

25.1

25.1

26.3

26.3

93

137

163

173

218

238

270

300

320

364

439

459

489

550

608

628

687

728

779

830

七十八转粗纹唱片

116

140

150

192

212

241

271

291

330

396

416

446

500

556

576

631

672

719

770

12.2

15.2

16.2

16.2

19.0

19.0

20.6

20.6

20.6

22.3

23.7

23.7

23.7

26.0

26.9

26.9

29.2

29.2

31.6

31.6

189

260

296

306

434

454

508

538

558

623

692

712

742

831

899

919

1016

1056

1430

1480

166

231

266

276

391

411

461

491

511

572

638

658

688

770

837

857

944

984

1352

1402

规范

PTYA22

PTYA23

参考外径mm

参考重量为千克/公里

参考外径mm

参考重量为千克/公里

四

六

八

九

12

14

16

19

21

24

28

30

33

37

四十二岁

四十四

48

五十二

56

61

15.7

17.6

18.6

18.6

20.3

20.3

21.9

21.9

21.9

23.6

25.0

25.0

25.0

27.3

28.4

28.4

31.9

31.9

33.1

33.1

292

379

423

433

503

523

580

610

630

701

七百七十八；吃

798

828

921

1002

1025

1438

1478

1562

1612

15.7

17.6

18.6

18.6

20.3

20.3

21.9

21.9

21.9

23.6

25.0

25.0

25.0

27.3

28.4

28.4

31.9

31.9

33.1

33.1

258

340

381

391

457

477

530

560

580

646

720

740

770

857

932

955

1355

1395

1476

1526

规范

PTYL22

PTYL23

参考外径mm

参考重量为千克/公里

参考外径mm

参考重量为千克/公里

四

六

八

九

12

14

16

19

21

24

28

30

33

37

四十二岁

四十四

48

五十二

56

61

21.8

24.0

24.0

24.0

26.0

26.0

28.2

28.2

28.2

31.4

31.4

31.4

31.4

34.6

34.6

34.6

36.6

36.6

38.8

38.8

681

792

815

825

936

956

1066

1096

1116

1279

1321

1341

1371

1548

1600

1620

1743

1783

1919

1969

21.8

24.0

24.0

24.0

26.0

26.0

28.2

28.2

28.2

31.4

31.4

31.4

31.4

34.6

34.6

34.6

36.6

36.6

38.8

38.8

640

741

764

774

880

900

1002

1032

1052

1203

1245

1265

1295

1460

1512

1532

1650

1690

1816

1866

6交货长度

500米及以上的电缆应不小于总输送长度的50%;50 ~ 250米短电缆的输送长度不得超过总输送长度的5%；电缆长度的测量误差不得超过0.5%。按照双方约定的长度发货。
