显卡sli 不用新桥性能受损?GTX 1080双显卡SLI深度测试

在显卡行业，有一个品牌愿意钻研先进技术，时不时拿出惊艳的设计，但通常忽略了宣传和造势，以至于很多人往往忘记了它的存在。在边肖看来，它是一个“沉默的国王”——千兆位显卡。

千兆位显卡是为数不多的真正用心设计产品的品牌之一。比起一些循规蹈矩的平庸之辈，总是耳目一新，在同质化竞争中脱颖而出。边肖，我想和你们分享的是由千兆显卡推出的最新旗舰机型GTX 1080 XTREME GAMING。上面的很多亮点可以给用户不同的体验。

边肖总结了以下三点:

集成多种先进设计的风力3倍冷却系统

千兆显卡的散热系统“风力”，一直是它引以为傲的招牌。仔细研究后会发现，它包含了许多独特的设计理念，并不断创新。这款GTX 1080至尊游戏显卡上的“风力”已升级至第三代。

VR用户的超级福音，独特的前置HDMI设计

Pascal这一代显卡对VR做了很多优化，但是VR头盔不能完全代替显示器，不适合一直连接电脑，所以Gigabyte的GTX 1080为此做了进一步的优化，前置HDMI，方便插拔，独一无二。

提供符合英伟达新规范的SLI桥和多个RGB信念灯

英伟达在帕斯卡尔发布会上宣布这一代产品组的SLI时，需要一个新版本的桥，否则性能可能会受到影响。千兆字节GTX 1080 XTREME GAMING豪华套装配有新版本的桥梁，带有“XTREME GAMING”发光标志。

这是自GTX 1080发布以来，边肖获得的第一座新桥。借此机会测试分析一下这个评价中新桥和旧桥的区别，是否真的如NVIDIA所描述的那样。

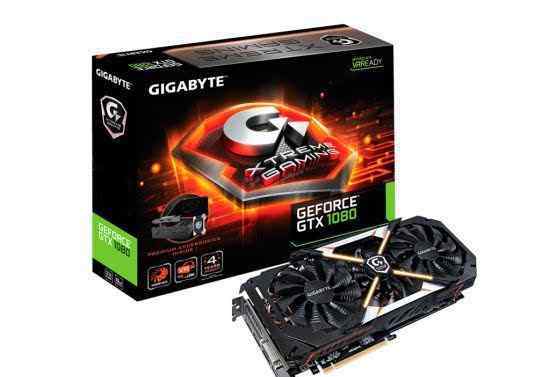

千兆字节GTX 1080 XTREME游戏大图赏析

先欣赏几张大图，然后掰出来给大家讲解一下千兆GTX 1080 XTREME GAMING

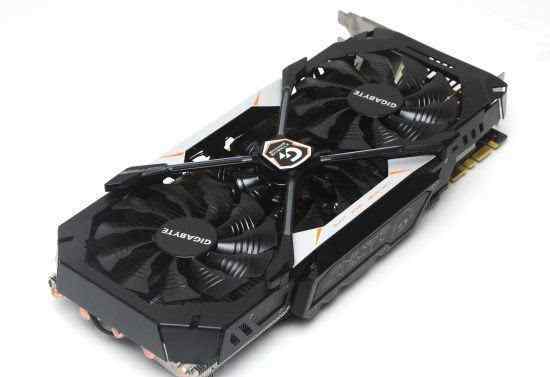

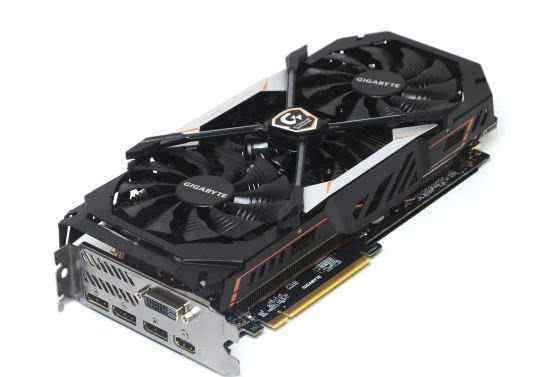

正面

这个GTX 1080的厚度超出了双槽。虽然不影响SLI组，但可能会堵旁边一个PCIE/PCI插槽，这是边肖唯一不满的地方。不过考虑到这个产品有那么多“无脑”的设计，还是可以容忍的。

正面

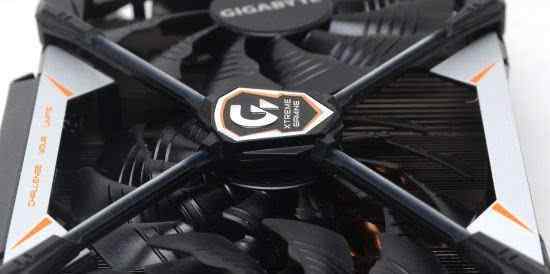

虽然这是目前Gigabyte显卡的顶级产品，但灯光设计并不乖张，除了侧脊上的XTREME GAMING信仰灯，在中央扇框上加了一个X形灯条，以显示其XTREME属性。这些灯可以通过Gigabyte APP控制变色。

正面

得益于风电3X散热系统的设计，三个10cm直径风扇的显卡依然可以将长度控制在理想范围内。是如何实现的？下面散热器介绍部分就给大家认真分析一下。

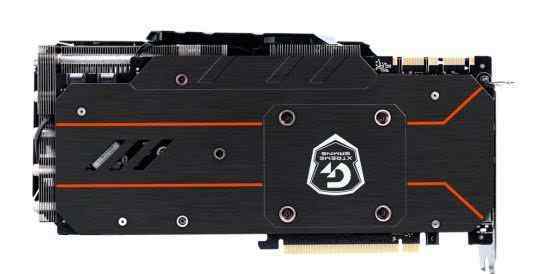

背面，这个档次的显卡和铝合金背板缺一不可

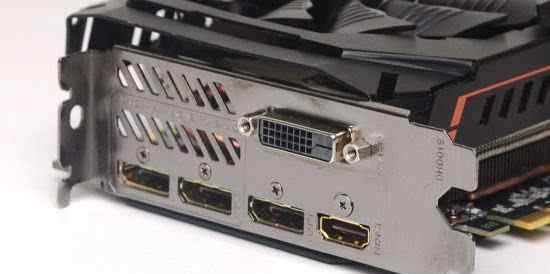

视频输出端口

边框上显示端口的配置仍然是3DP+1HDMI+1DVI，前面增加了两个HDMI接口，千兆字节GTX 1080成为接口最多的显卡。

重山迷，闻所未闻

可以看出，与大多数其他品牌相比，吉字节在散热设计上投入了更多的精力。风力3X冷却系统向我们展示了前所未有的奇妙结构。

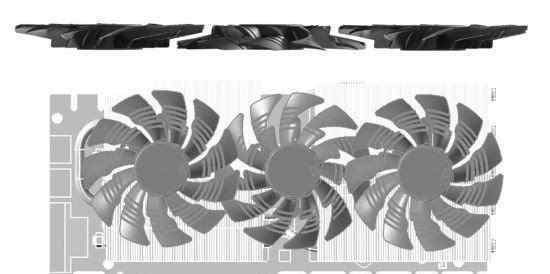

风力3X冷却系统示意图

中间的风扇是双叶片，上叶片很小，刚好嵌在左右风扇之间，下叶片直径和左右风扇一样，都是10cm。这种重叠结构使得不到30cm长的显卡可以容纳三个直径10cm的大风扇。大粉丝的好处大家都知道，这里就不赘述了。

中间的风扇下沉

中间风扇与两侧的风扇叶片重叠

双山风扇叶片结构

这种叠加的风扇结构不仅压缩空，而且显著提高单位面积的风力，使风扇覆盖的散热片可以均衡的气流通过，充分利用。

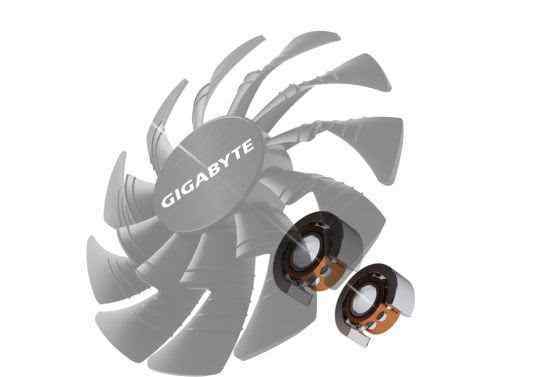

双滚珠轴承

使用寿命最长的双滚珠轴承几乎是成本最高的，这也是千兆风电3X冷却系统的重要升级。显卡使用多年，一旦风扇轴承损坏，就会发出烦人的噪音，甚至无法转动。这时候因为产品停产，往往很难找到维修备件，所以最好的解决办法就是延长风扇的寿命与显卡本身齐平。

这个散热器的设计也是煞费苦心的

边肖从未见过任何品牌像千兆字节一样在散热器的空气动力学形状上投入如此大的努力。看似朴素的鳍暗示着设计师的关注。说你没那么重视显卡的使用也没什么，只是高手的区别。

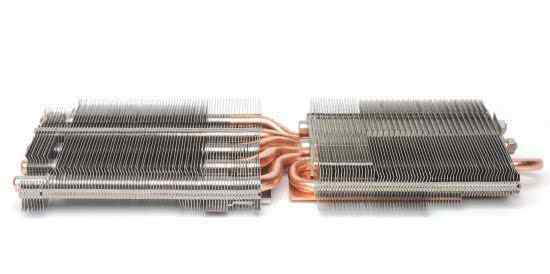

千兆位GTX 1080 XTREME游戏散热器机身

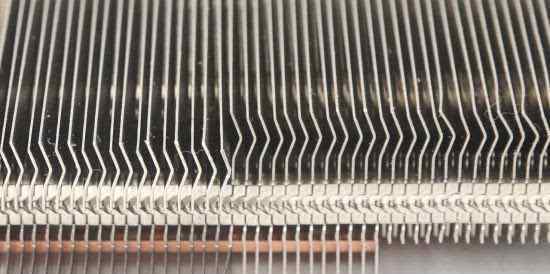

弯月形散热片设计被添加到风力3X冷却系统中，并且气流阻力被最小化

常见的散热片都是上下直排，而Gigabyte却要拐个弯，原因很简单，风扇产生的气流不是垂直作用在散热片阵列上，而是有一个倾斜的角度。

弯月形翅片与普通翅片的比较

跟随气流的轨迹使其平滑地变为垂直，每两个相邻的翅片之间形成一个整流风道，从而防止气流反弹，使吹过翅片所需的气压降低。换句话说，就是减小空气流通过翅片的阻力，增加流量和流量，所以散热效果的提高不言而喻。

千兆风电冷却系统经典设计:梯形导叶

此外，保留了上一代风散热器上经典的梯形导流设计，无疑是锦上添花。

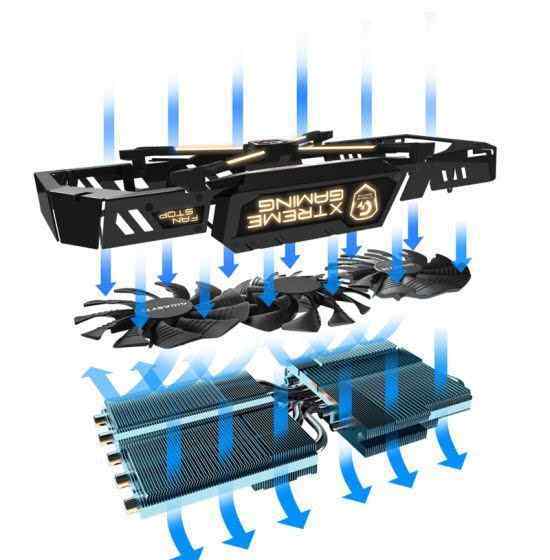

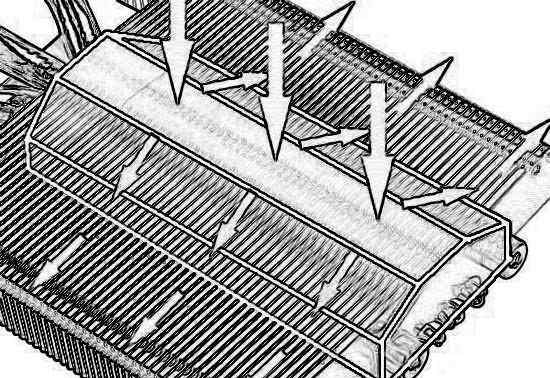

风力导流板效果图

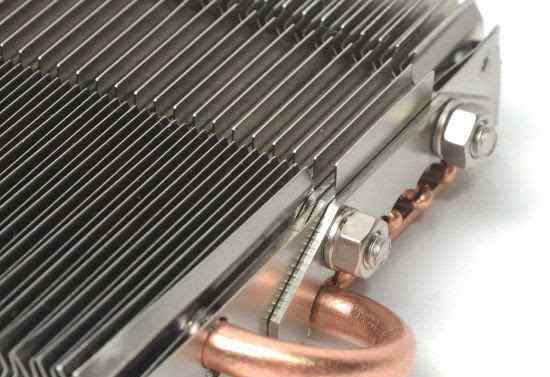

翅片之间夹着一块梯形铝板，用两个结实的螺丝紧固在一起。梯形铝翅片的斜边可以使风扇气流从垂直于翅片的方向向翅片两侧平滑移动。这样，气流可以充分流过表面鳍片的表面，达到最佳换热的目的。

为VR而生，第一个前置HDMI端口

VR头盔的用法和耳机有些类似，用了才会插上，所以有个方便插拔的前端口就很棒了。本来这个想法是靠显卡和机箱设计的共同进步，但是Gigabyte提前给大家实现了。

前HDMI+USB3.0 2合1面板适用于光驱

还记得安装在印刷电路板另一侧的GTX 1080 XTREME GAMING两个HDMI连接器吗？就是为了这个。它从机箱内部运行，完全不影响美观。

可能是因为大面板上只有两个HDMI房，太浪费了空。Gigabyte还在上面设计了一对USB3.0接口，可以连接到主板上的管脚。

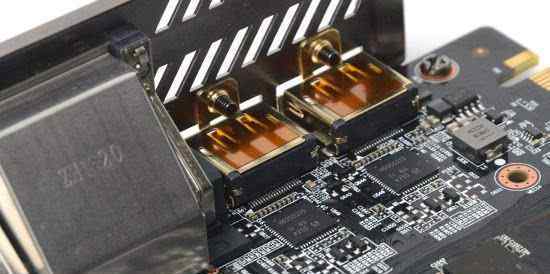

显卡另一侧的附加HDMI端口

连接HDMI延长线

视频信号可以通过延长线和光驱位面板输出到机箱正面，即插即用。

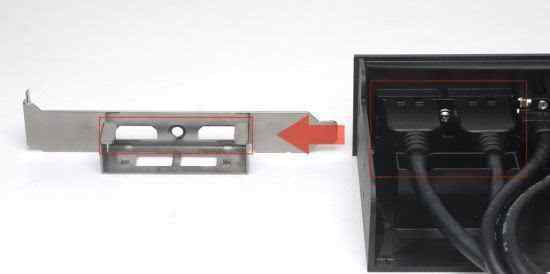

HDMI机箱后挡板适配组件

如果不想用前面板，用户还有另外一个选择，就是把前面板拆下来，换成机箱的后面板。这为显卡增加了两个额外的HDMI接口，充分利用了一切。

需要注意的是，这些外部部件都是可选的，只包含在GTX 1080 XTREME GAMING的豪华套餐中，也就是“Premium Pack”，普通包装是没有的。

工作材料？千兆调平安心洗路

说到PCB的质量，Gigabyte无论是主板还是显卡，永远是毋庸置疑的。GTX 1080 XTRME GAMING采用目前最流行的加高设计，可以控制长度，容纳更高规格的组件，表面有绝缘涂层，可以防止溅水和短路。

千兆位GTX 1080 XTREME游戏印刷电路板裸板

两个DP端口通过桥接芯片将视频信号传输到另一侧的两个HDMI端口

在堆叠上，千兆字节从未脱离第一梯队

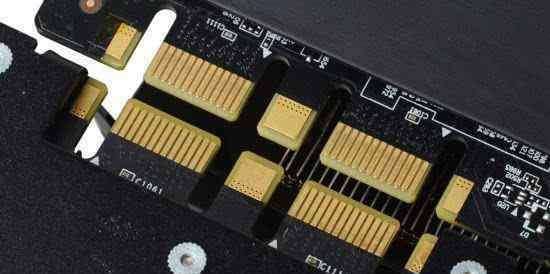

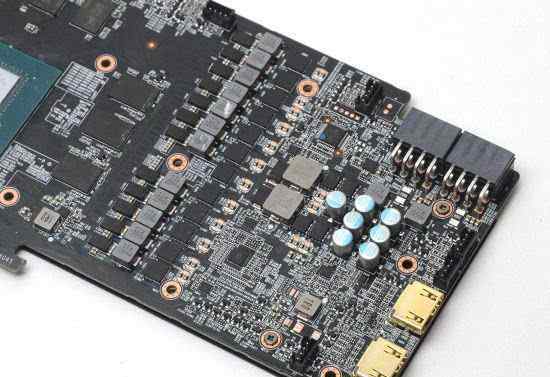

电源系统的千兆字节采用低损耗DrMOS功率IC和内置驱动器，构成6相12回路的巨型电源线，低压滤波端采用钽聚合物电容，毫不吝惜。可以说这已经远远超过了GP104芯片的设计要求。这样无论显卡在极端负载下工作多久，都不会有稳定性的隐患。

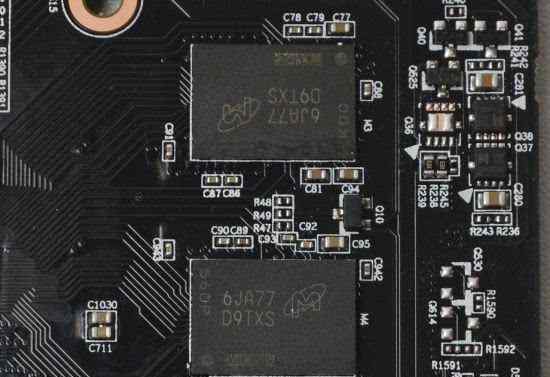

使用氧化镁黑技术的DDR5X颗粒和GTX 1080作为标准，总存储容量为8GB

千兆字节GTX 1080 XTREME GAMING的推出已经告一段落。相信读者已经体验过各种Gigabyte显卡的超常设置了。他们能起到有效的作用吗？不管是骡子还是马，都要拉出来溜，然后进入电脑测试。

测试平台软硬件介绍

除了基准测试和热测试之外，边肖还准备了近几年发布的六款单机游戏大作，以反映千兆字节GTX 1080 XTREME GAMING的性能。此外，边肖将利用手中仅有两张此显卡的机会，为大家测试并解决新SLI大桥的问题。

测试平台特写

游戏测试将覆盖三个分辨率:1920×1080，2560×1440，3840×2160。游戏质量选项已完全打开，适当的抗锯齿功能已打开。

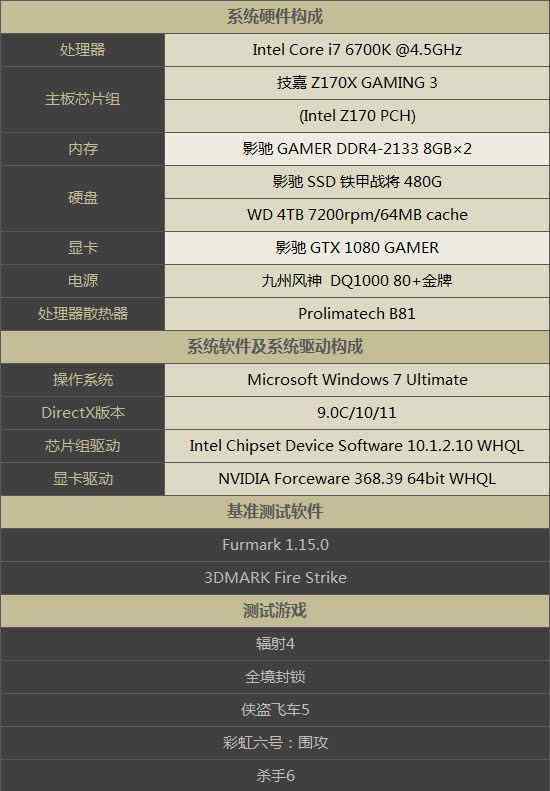

测试平台硬件和软件配置列表:

该测试涉及性能最强的单核显卡及其双SLI。为了充分发挥性能，尽可能消除系统瓶颈，处理器酷睿i7 6700K设置在4.5GHz，内存运行在DDR4-2400上，符合大多数硬件发烧友的使用习惯。

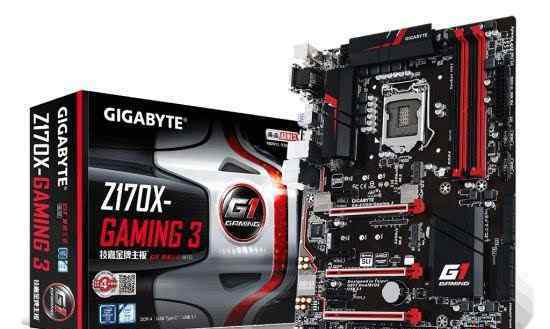

测试平台采用千兆位Z170Gaming3主板

Z170X GAMING3是Gigabyte中GAMING系列的高手花旦，功能齐全，价格适中。它有一个速度高达16Gbps的英特尔本机主机USB3.1接口，其中一个支持C型；有两个M.2接口，支持32Gbps PCI-E3.0 4×通道；享受包括Realtek旗舰板载音频芯片和高品质音频专用电容在内的音响系统设计；最多支持3个多卡互连，采用增强型PCI-E16×插槽。总之，主板是一个追求品质的高端游戏玩家。

基准性能测试:静音频率得分超过10000

首先，基准测试。运行3DMARK之前，先看看Gigabyte的显卡的频率设置。下面是GPU-Z的截图，一目了然。

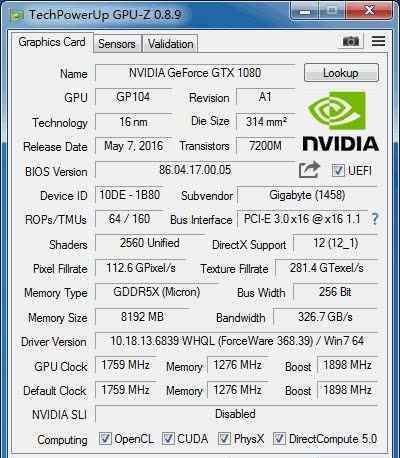

千兆字节GTX 1080 XTREME GAMING GPU-Z截图

显卡默认频率设置远超英伟达标准，核心基频1759MHz，Boost高达1898MHz，甚至视频内存等效频率超过200MHz。这还远远没有结束。通过APP——Gigabyte最新开发的APP XTREME ENGINE，玩家可以凭借其强大的超频功能尝试更高的频率。

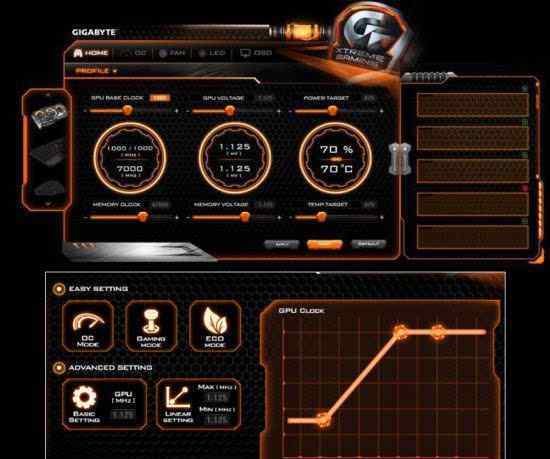

通过Gigabyte的官方APP，除了手动超频，还有三种预设模式可用

这个APP的设计非常贴心。如果尝试手动超频有点麻烦，不妨直接使用预设模式。有三种选择，即OC、GAMING和ECO。

顾名思义，OC模式频率最高，核心Boost设为1936MHz；GAMING是游戏模式，即显卡的模式设置；ECO是一种经济模式，频率低于默认设置，同时制热会降低，风扇停止工作的时间会更长。

为了在正常状态下测试千兆位的GTX 1080 XTREME GAMING显卡，以下所有测试均使用GAMING模式(频率与无APP时相同)。

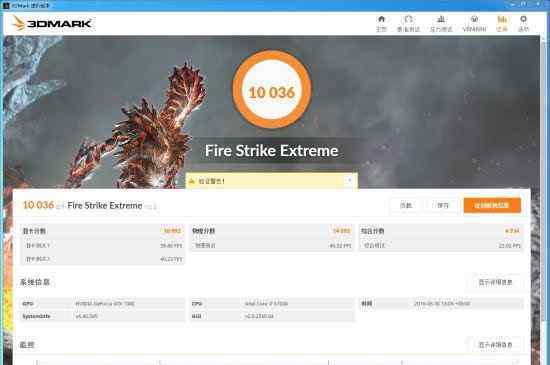

3马克火击极限得分10036

参照最广泛值的火击极限，此卡在Gigabyte中的默认频率可得10000分，GTX 1080俱乐部另有会员。

3DMARK火击超评分5495

5000的分数是4K特别测试“火击超”的分水岭。超过这个分数意味着显卡有能力在4K下流畅运行单机游戏大作，千兆GTX 1080显然有。

散热噪音测试:零噪音

对于老黄的死忠粉，买泰坦皮是义不容辞的。不幸的是，它不能满足对静音要求高的人，比如边肖。当公共版处于待机模式时，风扇会不知疲倦地转动，GPU温度会被压到接近常温的1000转以上，但这不是软用。

待机散热效果与大众GTX 1080的比较

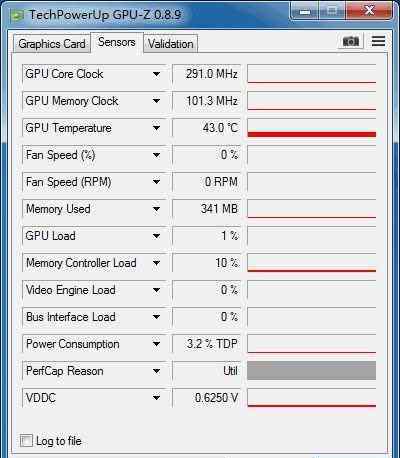

千兆GTX 1080 XTREME GAMING待机温度43℃，风扇不转，无噪音

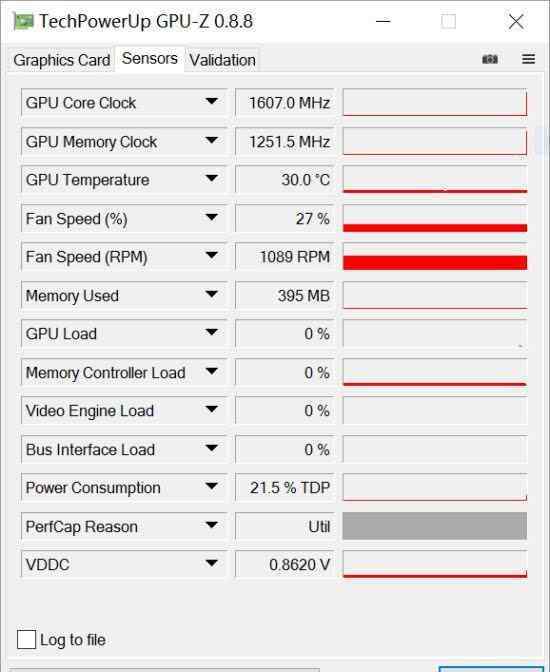

英伟达公共GTX 1080在30℃待机，但风扇噪音很大

可见千兆风力的被动散热效果还是挺好的。在风扇全停的情况下GPU温度牢牢稳定在43℃，在边肖截图之前的半小时内风扇一次都没有启动。

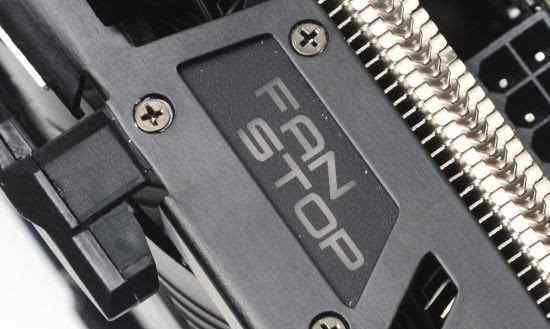

风扇启停指示器

待机零噪音设计的显卡品牌很多，但只有Gigabyte有起止指示灯设计。当三个风扇都停止时，灯会亮，提醒你显卡处于被动冷却状态，否则会熄灭。这是一个非常贴心的设计。显卡高负载时，不用怀疑风扇是否启动，这对很多用户来说确实是一个心理障碍。

与大众GTX 1080全负荷散热效果比较

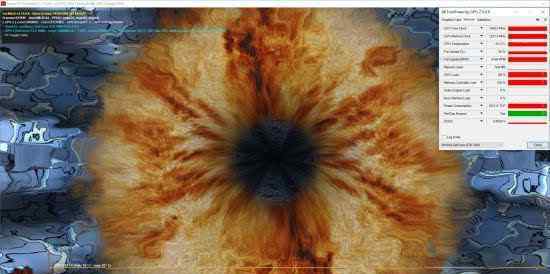

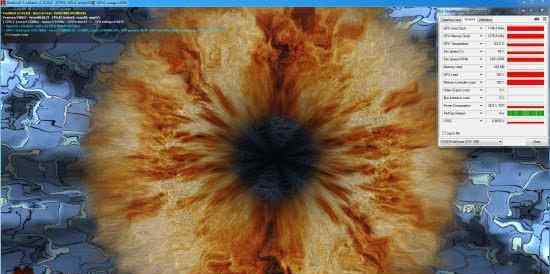

千兆字节GTX 1080 XTREME游戏甜甜圈测试63℃

英伟达公开版GTX 1080甜甜圈测试81℃

满载试验的差别更大。千兆字节GTX 1080比公共版本低18℃，前者仍然以更高的升压频率运行。相比于大众版已经飙升到2000转以上的风扇，千兆字节的风力只有1500转左右，所以噪音控制极好，几乎听不到声音。

似乎新一代风力冷却系统的许多新颖设计都很有效，边肖认为，即使室内没有打开空音调，它也能帮助你度过三伏天。

双向SLI基准性能测试

是时候进入SLI话题了。之前的小系列，提到讨论新桥和旧桥可能存在的差异。不要急躁。让我们使用新的桥梁来了解双向GTX 1080 XTREME GAMING的性能。

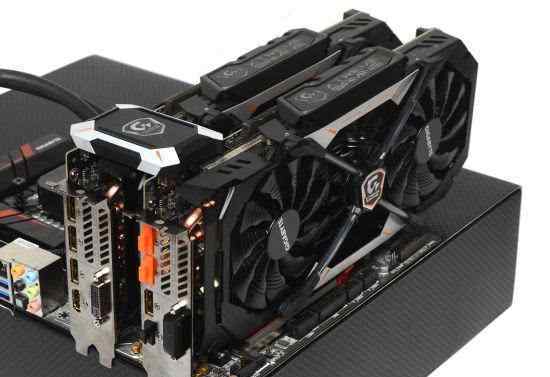

千兆字节GTX 1080 XTREME SLI

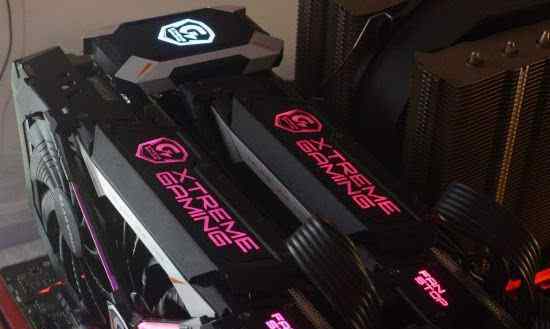

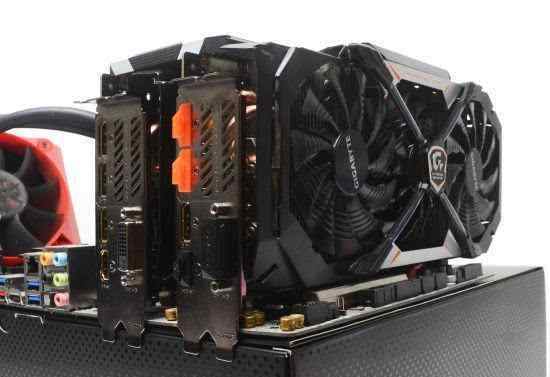

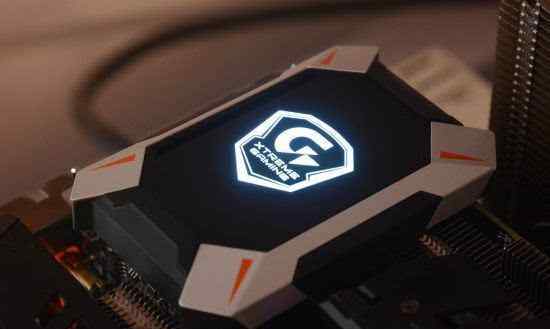

SLI机器效应，使用随包装提供的新桥接连接器

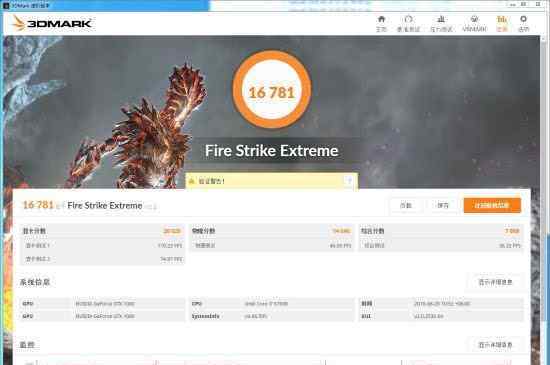

双向SLI测试3DMARK火击极限分数:16781，增长67.2%

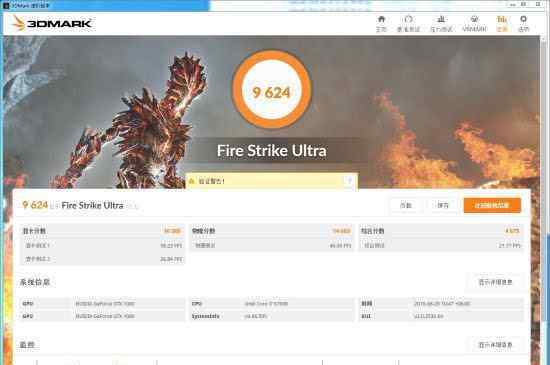

双向SLI测试3DMARK火击超分:9624，增长75.1%

根据以上评分，GTX 1080双SLI的性能提升与上一代显卡并无显著差异。分辨率和计算负载越高，改善越大。看来即使CPU超频到4.5GHz，极限测试还是有点瓶颈。

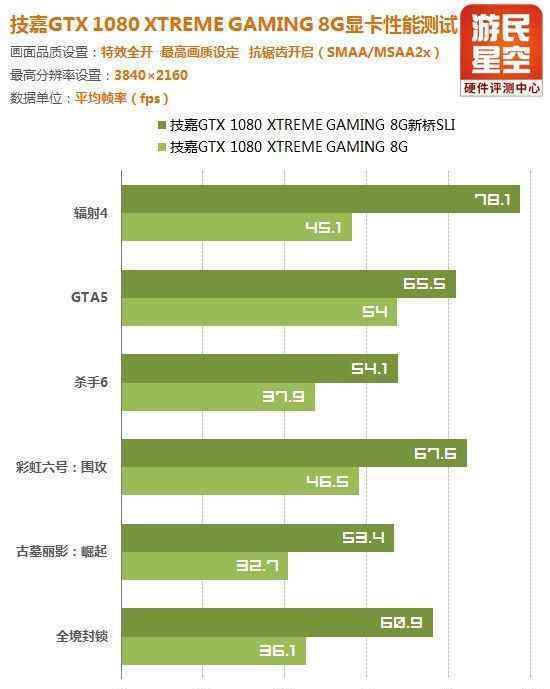

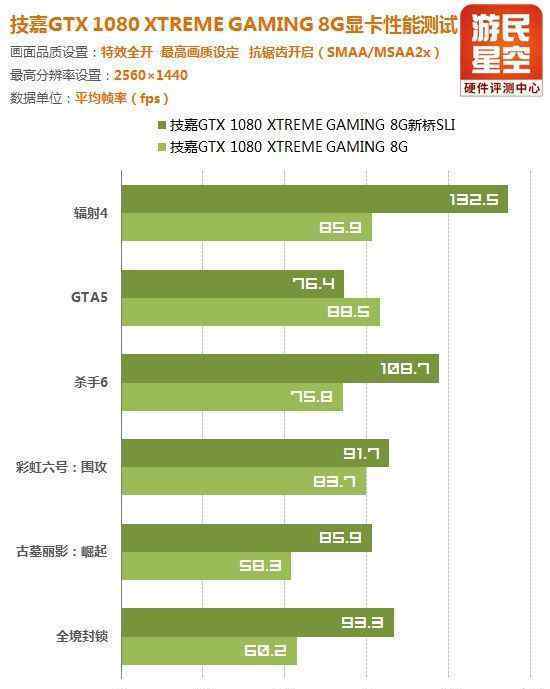

单卡与双向SLI游戏的性能比较

但是在个别游戏的实际测量中，GTX 1080的双卡SLI有一个奇怪的现象:双卡的帧数不如1080P和2K分辨率的单卡，比如GTA5和彩虹六号:围攻。在回顾了之前的测试并排除了游戏对SLI的支持后，边肖判断这可能是由于驱动程序支持的不完美的帕斯卡架构。

然而，在分辨率提高到4K后，这两场比赛的SLI表现逻辑又恢复了正常，但与单卡相比，改善并不是很大。其他游戏的表现基本正常。总之，这是NVIDIA需要解决的问题。

英伟达的暧昧锅，新SLI怎么了？

当英伟达发布GTX 1080时，留下了一个令人困惑的问题。边肖利用这个机会为每个人研究它。

英伟达声称新一代显卡的SLI桥设计已经改变，需要新的桥来充分发挥其性能。如果使用旧桥，其性能将会丧失。但仔细对比后发现，GTX 1080的SLI金手指与之前相比并没有什么变化。SLI桥没有复杂的电路，只是起到简单的“针向”连接作用。新桥和旧桥有什么区别？

上部是千兆GTX 1080，下部是其他品牌的GTX 980 Ti

要说区别，也不是完全没有。新的双向SLI桥同时连接两个港口。我们知道，当先前的显卡组具有双向SLI时，只需要连接一个端口，而当该组具有两个以上的通道时，只需要使用第二个端口。

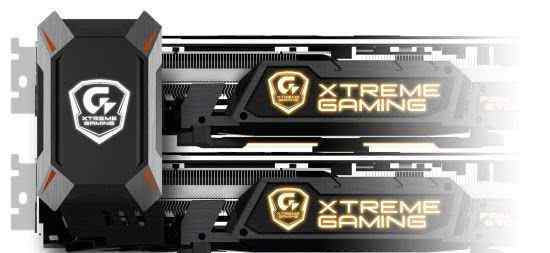

千兆字节GTX 1080 XTREME游戏提供了新的SLI桥与盒

如果新旧的区别不外乎如此，那就意味着以前的SLI桥还可以用，只需要连接两个接口，如下图所示。

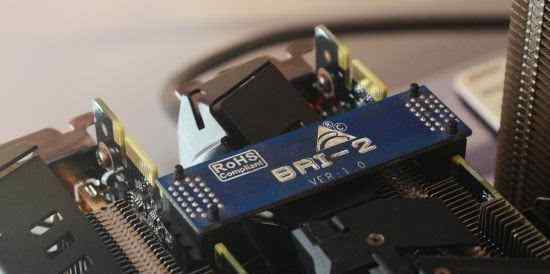

边肖以前使用这座桥很长时间了。自从SLI诞生以来，这座桥一直没有改变，两个港口都试着连接起来

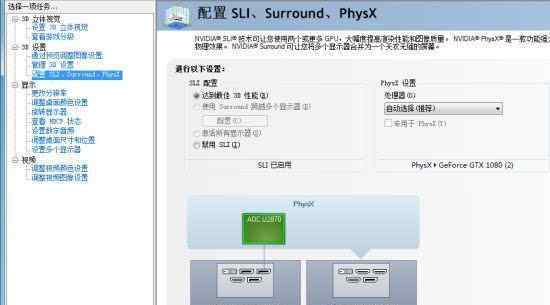

驱动程序界面显示SLI工作正常

结果表明，无论是新桥还是两座旧桥连接，GTX 1080双向SLI都能顺利建成，未发现异常。

再次尝试只连接其中一个，就像使用Pascal以前的显卡组双SLI一样。

试着像以前的双向SLI那样只连接一座桥

驱动器中有反应

通过现阶段的试用，可以判断使用GTX 1080套双向SLI，新桥和旧桥(只接单个端口)有区别。司机会提示你使用性能更高的SLI桥，但SLI在单桥情况下仍能正常工作，但性能未知。

期末考试马上就要开始了！

对比三次SLI大桥测试，真相浮出水面

最后，边肖将通过一系列详细的游戏测试来解开GTX 1080双向SLI桥之谜。

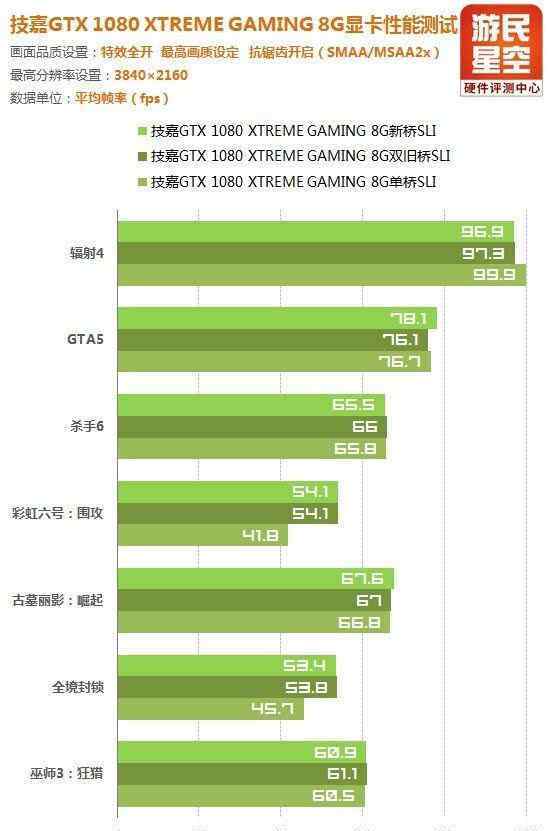

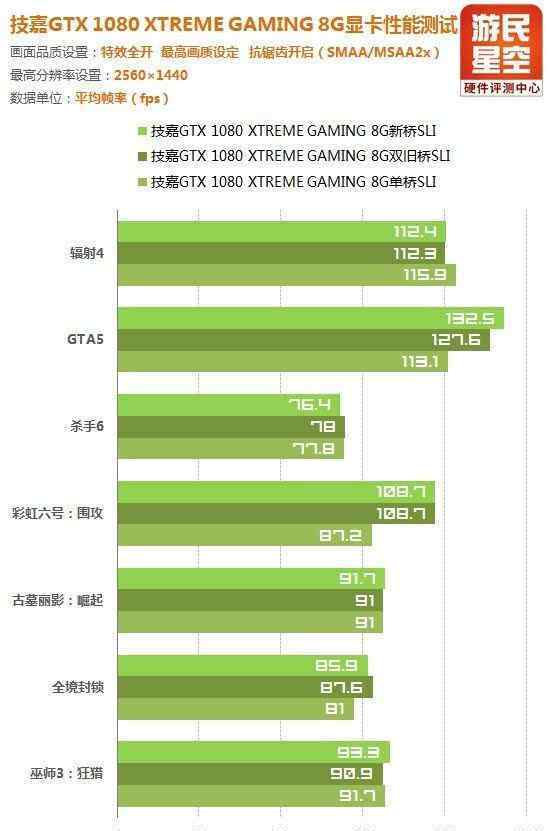

以下是六款单机游戏大作在三种分辨率下的SLI测试结果。桥接状态为Gigabyte提供的新桥、旧桥双连接、旧桥单连接。

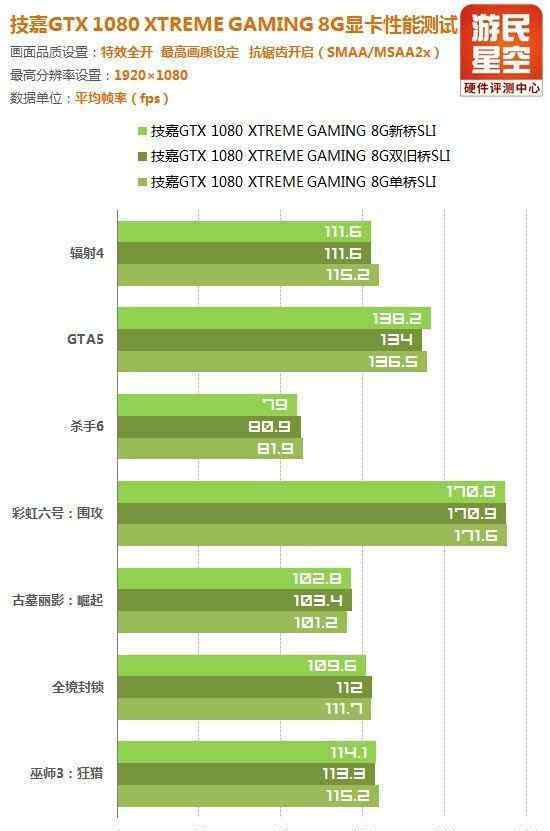

在1080P分辨率下，三种桥接模式的游戏帧数没有区别。

2K分辨率下，单桥状态在单场比赛中的性能损失明显，超出了成绩的波动范围。

4K分辨率下，单桥状态下个人游戏的性能损失更明显，新桥和老桥还是一样。

因此可以得出结论，GTX 1080显卡确实需要一个新桥来保证双SLI的100%全性能，虽然目前差别现象并不那么普遍。也许GTX 1080的SLI互联需求刚刚超过单桥传输极限，这可以用未来更高端NVIDIA显卡的出现来解释。

至于新桥和旧桥的关系，就单个港口而言，边肖认为两者完全相同，前者只是后者的两倍。因此，将来组装双向SLI时，没有必要寻找新的桥梁，连接所有两个单独的桥梁也是一样的。

千兆字节GTX 1080 XTREME GAMING售价5699元
