北京卫星电视安装装了这个自制神器，C波段卫星天线秒变Ku波段卫星天线

(图7)波导转换器与扩频接口物理连接

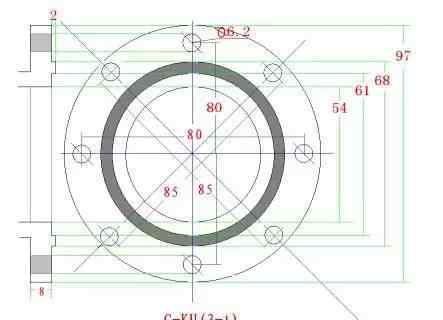

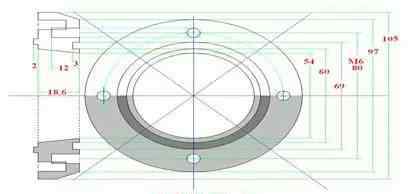

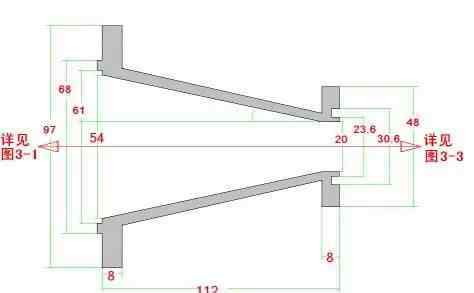

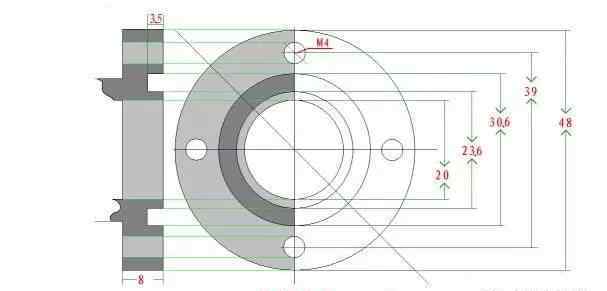

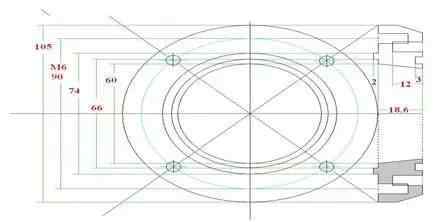

(4)波导转换器和扩频接口的几何尺寸如下。

(5)波导转换器开发标准说明

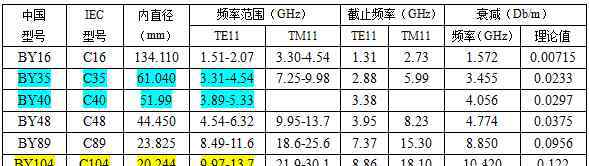

波导转换器的几何尺寸参照国家波导标准制作，经过多次实际测试和不断改进，完成了C波段到Ku波段信号接收的平滑转换。参考值是下表中的蓝色和黄色值:

扩频接口装置:对于使用扩频通信的卫星收发系统，扩频通信中用于传输信息的射频带宽是信息带宽的10倍到100倍，相应的微波波导尺寸略大，因此这种扩频接口装置需要与原波导连接，并与转换器一起使用。

三、数据测试及实际应用效果分析

1.数据测试对象

2016年5月研制的波导转换器安装在国家新闻出版广电总局572科传输室，在6米C波段卫星天线馈源中进行测量。通过图8所示的连接方式，使用了RIGOL DSA1020光谱仪和ACS1240AT数字卫星接收机进行实际数据测试。

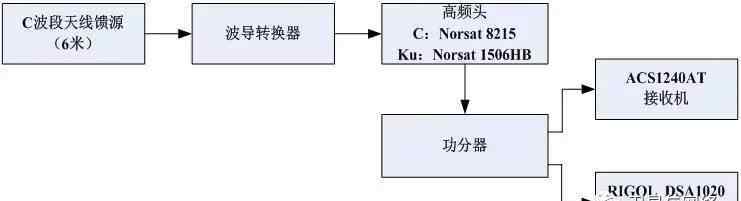

(图8)测量连接示意图

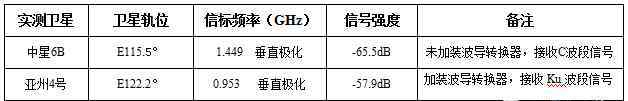

测试结果如下:

下图显示安装波导转换器后接收到Ku波段亚太6号信号后，光谱仪显示的卫星信标信号强度为-59.72dBm。

2.测量技术分析

从光谱仪实测信号强度对比可以看出，接收C波段卫星信号的天馈系统安装波导转换器后切换到Ku波段调谐器，通过调星可以接收Ku信号，信号强度变化不大，完全可以满足节目源的使用要求，便于顺利接收和从C波段转换到Ku波段。

3.实际应用效果

鉴于卫星天线在我公司的实际应用，在馈电部分安装该装置后，方便更换闲置的C波段卫星天线接收Ku波段卫星信号。目前，该天线用于接收Ku波段亚太6号卫星，该卫星被用作我们广播节目的备份节目源。信号强度稳定，收发指标均正常。通过这次研发和改造，我站重新安装卫星天线的费用节省了10万元左右，具有很大的实际推广价值。

四.结束语

创新是一个民族不断发展壮大的灵魂。对于长期在基层单位从事技术维护工作的人来说，不应该局限于简单机械地使用和维护设备，而是要不断将创新意识渗透到平日技术维护的挖掘、改造和改革中。在技术设备的日常维护和使用中，只要我们勤于思考，创新维护理念，将维护经验与技术创新有机结合，通过R&D和技术改造，也可以使老旧的技术设备发挥余热，通过不断开发新的实用产品，尽可能为社会创造更大的效益。以上开发的实用波导转换器已申请国家专利，并将进一步推广后续产品，希望能为更多兄弟单位提供参考，解决实际问题。

参考文献|郭庆、王振勇、顾学迈主编。卫星通信系统。北京:电子工业出版社。2010年6月

作者|王吉来|国家新闻出版广电总局572节日传播室主任|高级工程师

本文发表在《卫星与网络》杂志2016年9月号上
