引导阅读
金粉们还记得这张可以“旋转变大”的神奇桌子:
▲最外层桌面机构示意图
▲中间层桌面机制示意图

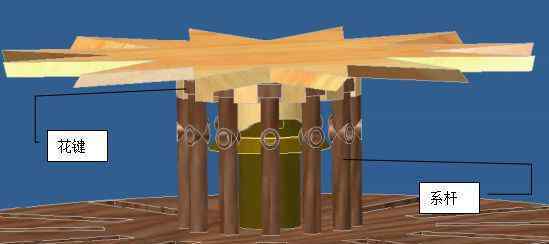

传动过程如下:转动桌面，桌面的转动通过杆和直槽传递到基准板上，带动基准板转动，使大锥齿轮与小锥齿轮啮合，实现交错轴扭矩的传递。小锥齿轮带动螺杆旋转实现螺纹传动，带动桌面来回移动。当桌面来回移动时，可以通过改变插槽的深度来改变高度。中间层类似于最外层，只是凹槽深度没有变化，只实现平移运动。
中间桌面设计(效果图的蓝色区域)
▲滚珠轴承
使用滚珠轴承，虽然这种方案的成本会更高，但它可以很好地满足既定的要求，磨损更少，噪音更低。

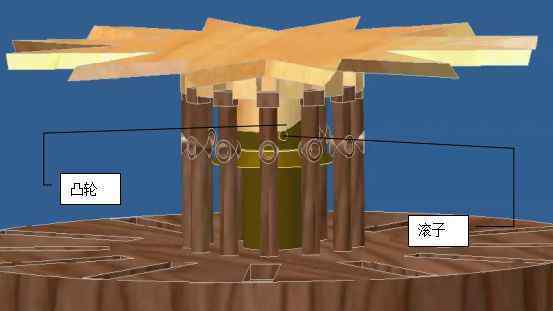

▲凸轮槽截面图，实现桌面6的上下运动

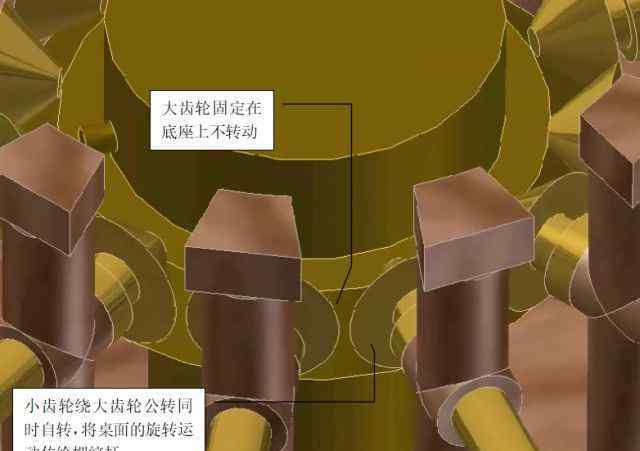

▲齿轮的特写视图
▲桌面3升起时，
▲当桌面3处于最低级别时，

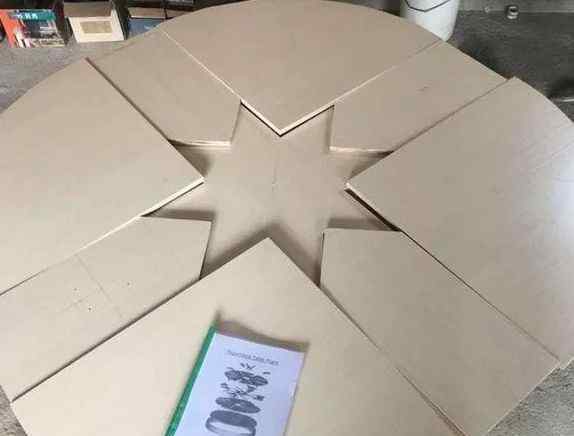

旋转变形圆桌显示示例(供参考)
