lcd液晶模块 TFT LCD液晶屏面板的结构组成

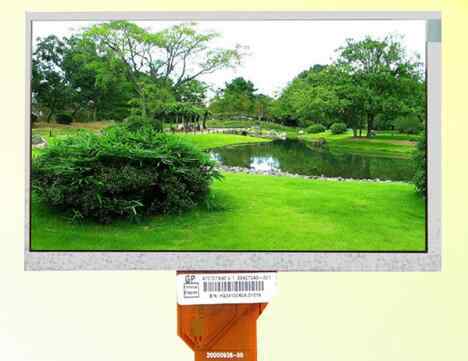

薄膜晶体管液晶面板的结构组成

从上部薄膜晶体管液晶显示屏内部结构的截面图可以看出，液晶显示屏由光漫射器、存储电容器、行和列电极、玻璃底板、偏振玻璃板、薄膜晶体管、透明显示电极、透明公共电极和滤色器组成。液晶位于透明显示电极和透明公共电极之间。下面将逐一介绍每个组件的功能。

在生产TFT液晶显示器时，TFT液晶显示器要和其他元器件结合，作为一个整体存在。由于薄膜晶体管液晶显示器的特殊性，需要特殊的工具进行连接和组装，以及搬运技术的困难，制造商用钢板密封薄膜晶体管液晶显示器、连接器、驱动电路印刷电路板、背光单元等部件，只留下背光插头和驱动电路输入插座。这个组件叫LCD，也叫液晶显示模块。可以看出，这种组装方式不仅增加了工作的可靠性，而且防止了用户随意拆卸造成的不必要的损坏。液晶显示屏的生产厂家只需要将背光的插头和驱动电路条与外部电路板连接，使得整机的生产工艺简单很多。图1是LCD面板内部结构示意图，图2是LCD面板内部电路框图(LCD屏幕分辨率为1024×RGB×768)。

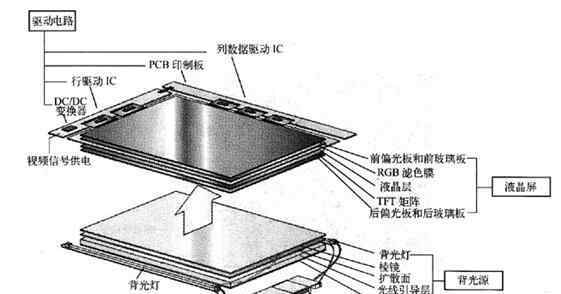

图1薄膜晶体管液晶面板内部结构示意图

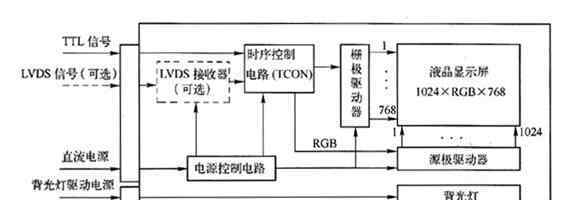

图2 tfi液晶面板内部电路框图

LCD面板中的背光灯一般需要高电压。所以在LCD屏幕中，高压是由面板外的高压电路板电路(也叫逆变器)产生，通过高压插头送到背光。根据液晶屏的大小和不同的显示要求，背光灯的数量是不同的。比如早期的LCD屏幕用的是一个管，一般位于屏幕上方，然后逐渐发展成两个管，一个在顶部，一个在底部。现在笔记本电脑屏幕用这种方法的比较多；目前，一些大型台式电脑液晶屏使用四管，而大尺寸大屏幕显示器使用六管、八管甚至更多管。

LCD面板外的主板电路通过面板排线与面板接口相连。不同的LCD面板采用不同的接口形式，主要有17L接口和LVDS接口。面板界面的具体内容将在后面的章节中描述。

LCD面板中还有几个PCB块，上面是分布式时序控制器(TC0N，有时也叫屏幕显示IC)、行驱动器、列驱动器等部件。来自主板电路的数据和时钟信号由LCD面板处理，分离成行驱动信号和列驱动信号，然后分别发送到LCD屏幕的行电极和列电极，驱动LCD屏幕显示图像。
