概述:

DSDN-1单相电能表现场校验仪又称电能表在线校验仪、电能表校验仪和MiNi钳形电能表。该仪器可测试相位、真有效值电压、真有效值电流、泄漏电流、频率、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因数、1~50次谐波等。

单相电能表现场校验仪广泛应用于电力、石化、冶金、铁路、气象、工矿企业、计量部门、科研机构等领域。特别适用于电压、电流、功率、电能、谐波、相位等电气参数的分析和诊断。

产品特性:

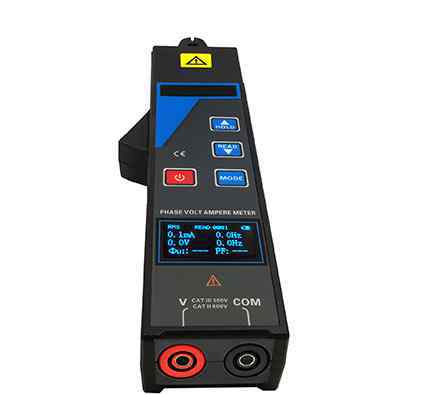

1.单相电能表现场校验仪采用单夹设计，MiNi机身，小巧玲珑，外形美观精致，结构科学合理。

2.采用高性能32位嵌入式微处理器+实时操作系统，CPU最高频率达到120MHz，ADC最高采样率达到1MSPS，有效保证了数据的准确性和信息的完整性。

3.该仪器还具有数据保存、定时数据存储、数据参考等功能。

主要技术指标:

1.基准条件和工作条件

影响数量、基准工作条件、备注

环境温度23℃±1℃±10℃～40℃/环境湿态跃迁40% ~ 60% < 80%/信号波形正弦波正弦波β=0.01信号频率50hz±1hz±40hz ~ 70hz/谐波

2.一般规格

功能:同时测试相位、真有效值电压、真有效值电流、有功功率、无功功率、视在功率、有功能量、无功能量、视在能量、功率因数、1-50次谐波、谐波比、电流电压波形实时显示、泄漏电流、频率、相序、1-999秒数据存储等。

电源:6LR61，9V DC，持续使用7小时左右

测试方法:夹钳CT；真有效值模式

线夹尺寸:фф7.5mm×13mm

测量范围:相位:0 ~ 360电压:交流0.1 V ~ 600 V(电压频率范围:40Hz~70Hz)电流:交流0.0 Ma ~ 30.0 A(电流频率范围:40Hz~70Hz)有功功率:0.00W~18.0KW无功功率:0.00Var ~ 18.0KVar可见功率:0.00VA~18.0KVA有功功率:0.0Wh~9999KWh无功功率:0.0 varh ~ 9

分辨率:相位:1电压:0.1V电流:0.1mA可见功率:0.01VA有功功率:0.01W无功功率:0.01Var可见功率:0.1VAh有功功率:0.1Wh无功功率:0.1VAH谐波比:1%频率:0.1Hz功率因数:0.01

测量精度(23℃±5℃，相对湿度80%以下)相位:2(注:工作条件下的相位误差:3从10ma到30a10mA以下5个；为了保证测量的准确性，电压应不低于5V，电流应不低于5mA。电压:1.5% 5DGT电流:1.5% 5DGT有功功率:2% 5DGT无功功率:2% 5DGT视在功率:2% 5DGT有功功率:2% 5DGT无功功率:2 30mA V >以上；30v): (2%+6dgt)频率:1Hz功率因数:0.04

波形:可显示1~4个完整的周期波形(50Hz)

谐波:1~50次

定时存储:关闭:关闭定时存储功能(启动时默认关闭)

1~999:每1秒~999秒自动存储数据

数据存储:4000组

定时关机:10分钟:仪器10分钟自动关机(默认10分钟自动关机)

关闭:关闭自动关机功能

显示方式:OLED液晶显示

LCD尺寸:35mm×21.5mm；；显示场为32mm×15mm

换档:自动换档

速度:ADC采样速率:1 msps显示速率:10次/秒

仪表尺寸:长、宽、厚220毫米×45毫米×30毫米

线路电压:低于600伏的线路测试

功能开关按模式键切换并显示每个功能页面

保持数据按保持键保持数据，然后按保持键取消保持

数据查找按读键进入数据查找，按上下箭头键浏览存储的数据

溢出显示:超量程溢出功能:“OL”符号显示

无效显示“-”或“-”

电池电压:电池图标显示实时电量。当电池电压低于6.8V时，会显示空电池图标，提醒您更换电池

仪表质量:仪表220g(含电池)；总质量0.57千克(包括外包装)

工作电流:最大17mA

工作温度和湿度:-10℃~ 40℃；低于80%相对湿度

储存温度和湿度:-10℃~ 60℃；70%Rh以下

绝缘强度:2000伏/均方根(仪器外壳前端和后端之前)
