要阅读任何图画，你必须先学会阅读图例。不同的设计可能有不同的传说。看消防工程图，首先要仔细看总平面图，分清每栋建筑，再看前面的图纸设计说明和图例，包括各种符号，再看系统图，相对来说比较难，比较费时间。最后各层的消防平面图可以自然阅读，掌握图纸识别的基础知识。最新的国家标准图形符号，要理解这些符号的含义，按照说的方法去看，看得清楚，仔细分析，基本上就能很快理解。

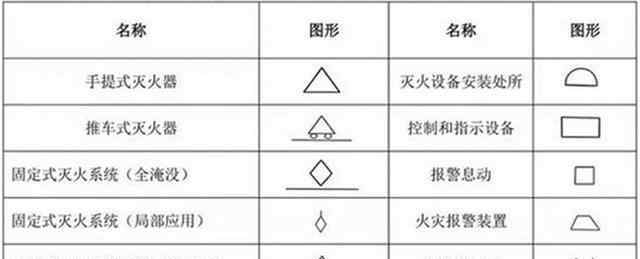

基本符号表示消防设备的类别，下表是常用的基本符号:

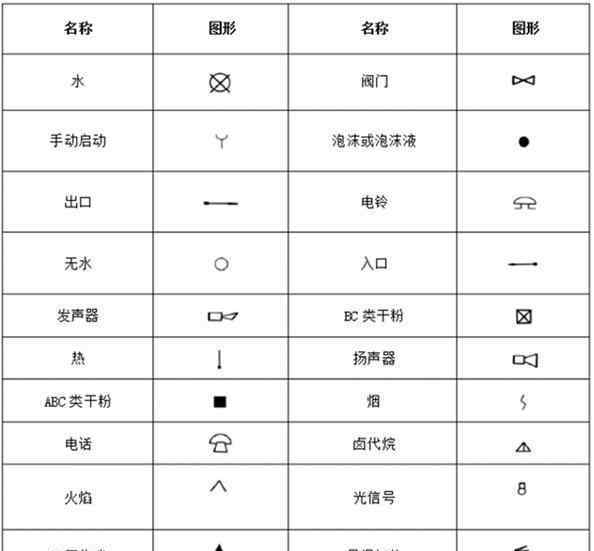

消防工程辅助符号:

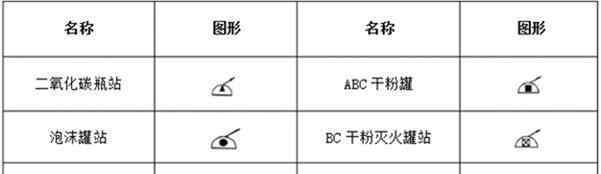

消防工程中灭火器的符号:

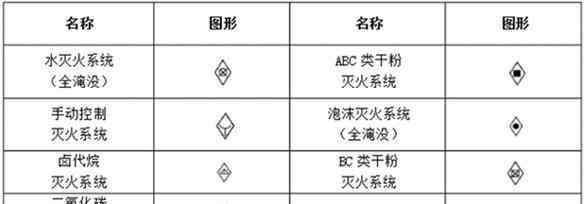

消防工程中固定式灭火器系统的符号:

消防工程中消防设备安装位置的标志:

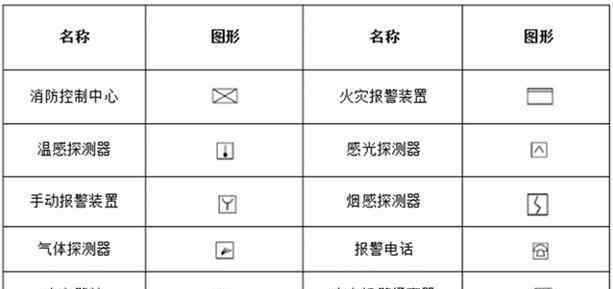

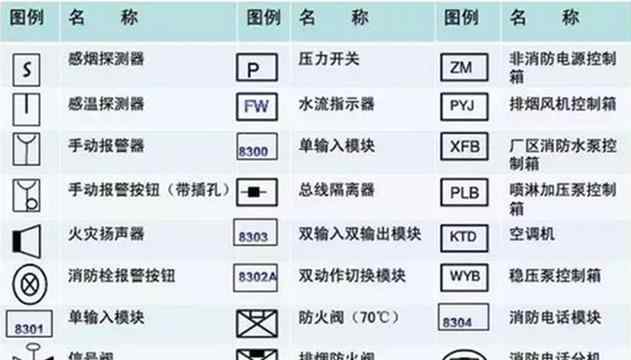

消防工程自动报警设备符号:

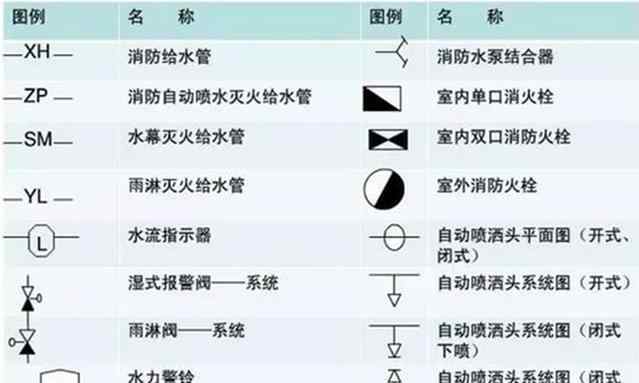

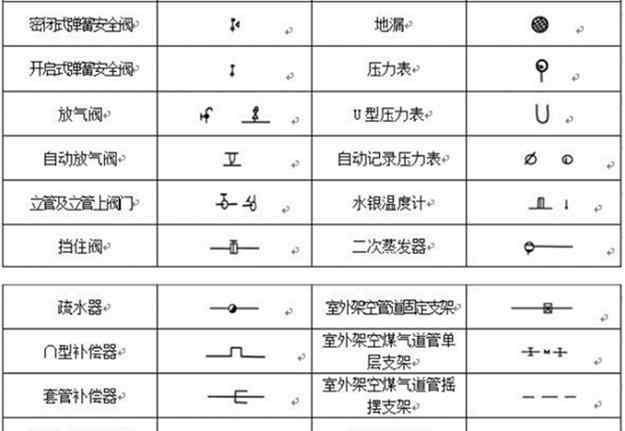

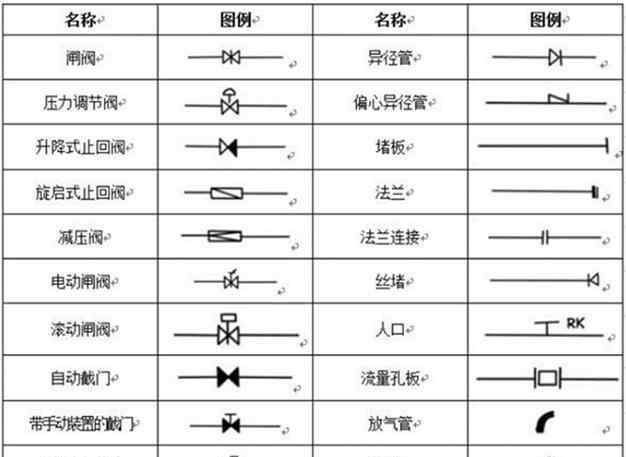

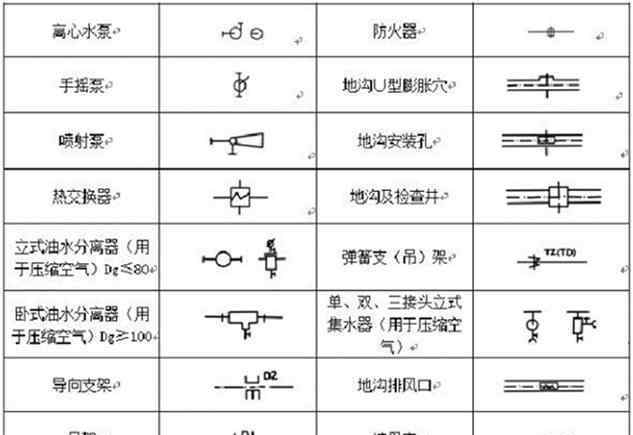

消防管道和配件的符号:

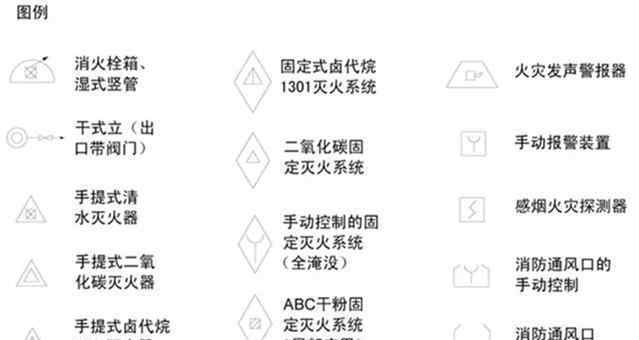

火灾报警系统图例:

建筑消防工程基础知识；

根据所使用的灭火剂类型和灭火方法，建筑消防系统可分为以下三种类型的灭火系统。

1.消火栓给水系统；

2.自动喷水灭火系统；

3.其他采用非水灭火剂的固定式灭火系统，如二氧化碳灭火系统、干粉灭火系统、哈龙灭火系统等。

室内消火栓系统和公共供水系统的组成；

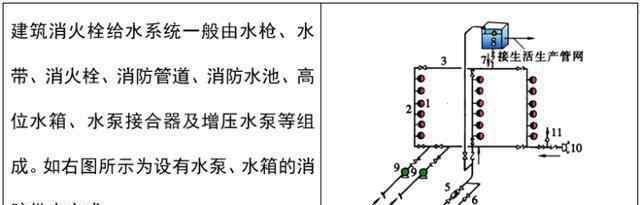

建筑消火栓给水系统是建筑中最基本的灭火设施，它将室外给水系统供应的水加压后(当外网压力不满足需要时)输送到固定的灭火设备中，用于建筑灭火。

1.消火栓给水系统的组成:

2.消火栓给水系统供水方式:

室内消火栓给水系统有以下几种给水方式:

3.消防给水常用管道连接的一般要求

(1)消火栓给水系统管道采用内外壁热镀锌钢管时，不得采用焊接。当系统管道内壁不防腐时，可采用焊接连接，但管道的焊接应符合相关要求。自动喷水灭火系统报警阀后的管道不能焊接，应采用螺纹、沟槽式管接头或法兰接头。

(2)消火栓给水系统中管径大于100mm的热镀锌钢管应采用法兰或凹槽连接。当自动喷水灭火系统的管径大于100mm时，不规定不能采用螺纹连接，但要求管径≥100mm的管道在一定距离处应设有法兰连接或凹槽连接点。

(3)消火栓系统和自动喷水灭火系统的法兰连接采用螺纹法兰，采用焊接法兰时应进行二次镀锌。

(4)当任何管段的管径需要改变时，应使用符合标准的变径管接头和管件。

(5)消防管道的连接方式及相关技术要求，参见2009版《国家民用建筑工程设计技术措施——给排水》中的相关规定。

水消防系统工程常用设备:

(a)消防供水系统

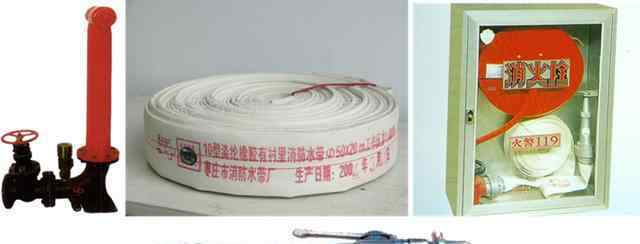

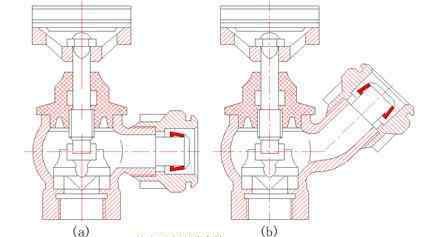

(1)消火栓:室内消火栓是一种内部带扣接的球形阀门水龙头，可分为单出口和双出口。一般情况下，建议采用单出口消火栓。消防栓有两种尺寸:DN50和DN65。前者用于2.5 ~ 5L/s，后者用于每个水枪。最小流量大于等于5L/s，进水端连接消防立管，出水端连接水带。高层建筑室内消火栓直径应为DN65。

(2)水枪:水枪是灭火的主要工具之一，由钢、铝合金或塑料制成，其作用是收缩水流，产生一个全水柱来灭火。室内一般使用直流水枪，常用的喷头直径为13 mm、16 mm、19mm，另一端有接口连接软管，直径为50mm、65 mm，直径为13mm的喷头配有50mm接口和DN50软管；水枪喷嘴直径16毫米，配有50毫米或65毫米接口，可配DN50、DN65软管；喷嘴直径为19毫米的水枪配有65毫米接口，可配有DN65软管。高层建筑室内消火栓给水系统中，喷头直径不小于19毫米。

(3)软管:软管有三种类型:麻、棉和橡胶衬里。橡胶内衬压力损失小，但耐折性不如麻棉。常用的室内消防水龙带有DN50、DN65，长度分别为15m、20m、25m，不宜超过25m。软管两端分别连接水枪和消防栓。

消火栓、软管和水枪之间的连接一般采用内部卡扣式快速接头。同一建筑内应选用相同规格的水枪、水龙带、消防栓，有利于维护、管理和系列使用。

(4)消火栓箱

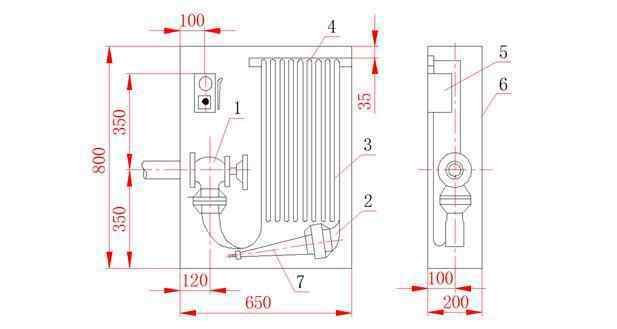

消防栓箱用于放置消防栓、水龙带、水枪等，一般嵌在墙内隐蔽，也可明装或半隐蔽安装。其安装高度以消火栓口中心至地面1.1m为准。

常用的消火栓箱为800×650×200(320)mm，材质为木材、铝合金或钢板。它配有单扇门，门上有明显的标志。柜子里的软管和水枪平时要摆放整齐。

5.水泵连接器:

水泵耦合器是消防车从室外水源或市政供水管取水向室内消防管网供水的接口，如图4-8所示。四层以上的厂房和仓库、高层工业建筑、有消防管网的住宅楼以及其他五层以上的民用建筑，室内消防管网应当设置水泵接合器。

水泵连接器应位于室外，便于消防车接近和使用，不妨碍交通。除墙式水泵耦合器外，与建筑物外墙应有一定距离，一般不小于5m。水泵接合器周围15 ~ 40m范围内，应有室外消防栓或消防水池，供消防车取水。

6.消防软管

消防水龙带是人们自救时用来扑灭初期火灾，减少灭火过程中造成的水害。根据其设置条件，可分为自助小口径消火栓和消防水带卷盘两种。

(二)自动喷水灭火系统主要设备

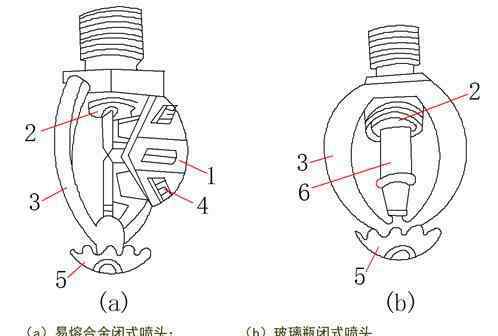

1.封闭式自动喷水灭火系统:自动喷水灭火系统是封闭式自动喷水灭火系统的关键部件，通过热敏释放机构的作用喷水。它由喷水嘴、感温释放器(控制器)和溅水盘组成，有多种形状和款式。下图为常用的低熔点金属控制器自动喷水器和爆瓶式自动喷水器。

2.敞开式喷头:敞开式喷头的规格、型号、喷头螺纹和形状与玻璃球闭式喷头完全相同，是将玻璃球闭式喷头的感温元件和密封面去掉而形成的，通常用于雨淋系统，也称雨淋敞开式喷头。

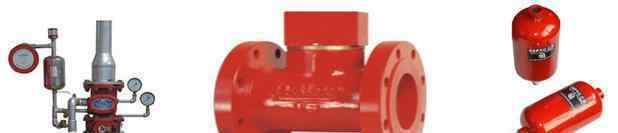

3.报警阀:报警阀的作用是开启和关闭管网中的水流，将控制信号传递给控制系统，启动液压警铃直接报警。

4.水流指示器:水流指示器用于湿式喷水灭火系统。当喷嘴开始喷水或管网发生漏水时，管道中的水就会流动，导致水流指示器中的叶片随着水流移动。延时电路接通20 s ~ 30 s后，继电器触电吸出发出区域水流电信号，送到消防控制室。通常，水流指示器安装在每层的主配水管或支管上。

5.减速器:减速器是安装在报警阀和液压报警铃(或压力开关)之间的油箱容器。用于防止由于水压波动导致报警阀打开而引起的误报警。报警阀打开后，只有水流充满延时装置约30秒后，才能触发液压报警铃。

火灾自动报警系统工程常用设备:

一、火灾报警装置

火灾报警装置是指火灾自动报警系统，用于接收、显示和传输火灾报警信号，并能发出控制信号，控制具有其他辅助功能的指示设备。火灾报警控制器是最基本的控制器之一，相当于系统的大脑，是整个系统的核心。它的作用是接收信号，确认信号，然后发出声光报警，启动联动装置。

二、火灾探测器

火灾探测器是自动喷水灭火系统的一个组成部分。目前常用的烟雾和温度探测器，烟雾探测器是利用火灾发生处的烟雾浓度来探测的；温度检测器通过火灾引起的温度上升进行检测。火灾探测器布置在房间或走道的天花板下，其数量应根据探测器的保护面积和控制区域的面积计算。

三、手动报警

当火灾发生时，有人碰巧经过，你可以手动向控制中心报警。操作方法是击碎按在手动报警按钮上的玻璃。

建筑消防工程施工图识别中的注意事项:

1、熟悉传说。

2.熟悉设计和施工的一般描述。

3.消防施工图大致由平面图和系统图组成，平面图和系统图的结合对整个消防系统有一个大致的了解。然后，对消防系统的各个功能分区进行具体分析，具体到每个设备、每个管段、每个附件。这样就把整个系统从粗到细把握清楚了。

建筑消防供水设备安装:

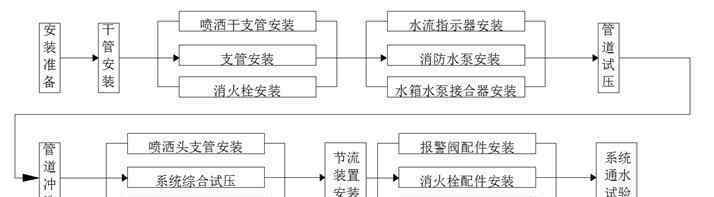

一、工艺流程:

二、质量要求:

喷嘴安装:

1、喷嘴安装应在系统试压和冲洗合格后进行。

2.喷嘴安装应使用特殊的弯头和三通。

3.安装喷嘴时，不得拆卸或更换喷嘴，严禁在喷嘴上附着任何装饰涂层。

4、喷嘴安装应采用专用扳手，严禁用喷嘴拧动框架；当洒水车车架和溅水盘变形或原有零件损坏时，应使用相同规格型号的洒水车进行更换。

5.当喷嘴公称直径小于10毫米时，应在主配水管或分支配水管上安装过滤器。

设备要求:

1、自动喷水灭火系统报警阀、水流指示器、操作蝶阀、水泵接合器等主要部件规格应符合设计要求，附件齐全，表面光滑，无裂纹，启闭灵活，具有出厂合格证。

2.洒水喷头的规格、型号和工作温度应符合设计要求，螺纹完整，热泡无破损和松动，可溶件无脱落和松动，并有出厂合格证。

3.消火栓箱的规格和型号应符合设计要求，箱体表面应光滑清洁。金属盒是方形的，没有腐蚀和划痕。旋塞阀外观无裂纹，启闭灵活，关闭严密，包装完好，有出厂合格证。

6、安装在易受机械损伤的喷嘴上，应加喷嘴护罩。

7、喷头安装时，喷溅管与天花板、门、窗、洞或墙的距离应符合设计要求。

8.当通风管道的宽度大于1.2m时，喷嘴应安装在其腹部表面下方。

9.当喷嘴安装在不在顶部的隔板附近时，喷嘴与隔板之间的水平距离和最小垂直距离应符合规定。

报警阀组的安装:

水源控制阀和报警阀应在连接报警阀的辅助管道之前安装。水源控制阀、报警阀和配水总管的连接应使水流方向一致。报警阀组的安装位置应符合设计要求。当设计无要求时，报警阀应安装在便于操作的明显位置，距室内地面1.2m，两侧与墙的距离不小于0.5m，正面与墙的距离不小于1.2m..

水流指示器的安装:

1.水流指示器的安装应在管道试压和冲洗后进行，水流指示器的规格和型号应符合设计要求。

2.水流指示器应水平安装在水平管道的上侧，其运动方向应与水流方向一致。安装后，水流指示器的桨叶和隔膜应灵活移动，不得与管壁碰撞。

水泵适配器的安装:

1.它应该安装在消防车可以到达的人行道上或者非机动车行驶的区域。

2.地下水泵接合器应采用带有“水泵接合器”标志的铸铁井盖，并在附近设置一个标明其位置的固定标志。

3、地面水泵接合器应设置不同于消火栓的固定标志。

4、壁式水泵接合器的安装应符合设计要求。

箱式消火栓的安装:

安装箱式消火栓时，螺栓口应朝外，阀门离地面和箱壁的尺寸应符合施工规范，软管、消火栓和快速接头应捆扎牢固，并卷挂在挂板或支架上。
