施工设备 三轴搅拌桩施工工艺及设备详解！！

三轴搅拌桩技术简介

三轴搅拌桩广泛应用于基坑支护和地基加固领域，具有施工效率高、适用土层范围广、桩身均匀性好、桩身强度高等优点。原则上是利用三轴搅拌桩机械在深层土层中强制搅拌水泥和土(两轴同向旋转与土体混合，中间轴反向高压射流充分翻转与孔内水泥土混合)，利用土体与水泥水化物之间的物理化学作用，形成具有一定强度的水泥土固结体，从而提高土体的强度、渗透性和承载力。

一个

引入的特性

一个

机械设备

国内工程中有三种搅拌直径:650mm、850mm、1000 mm。

2

适用范围

止水帷幕、地基处理、被动区土壤加固等。

三

适用土层

淤泥和淤泥质土、淤泥、饱和黄土、素填土、粘性土、泥炭土和有机土的正常固结

四

成桩深度

一般不超过30m

2

工艺流程

一个

工艺流程

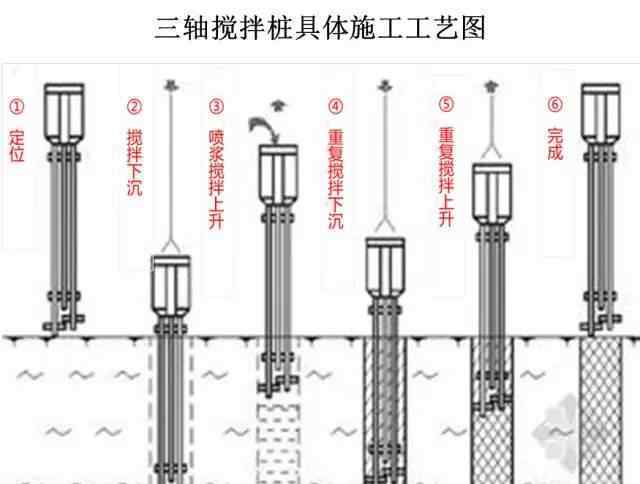

施工流程图1

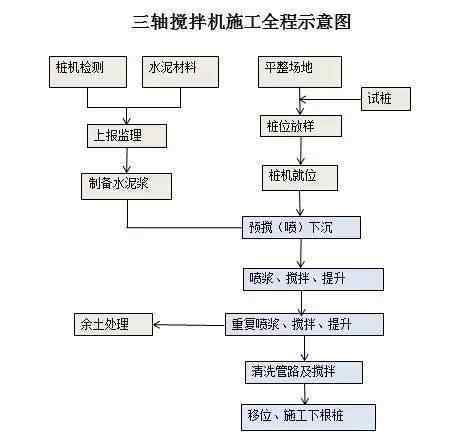

施工流程图2

2

施工程序

三轴水泥土搅拌桩采用一孔承插施工，施工顺序分为以下三种

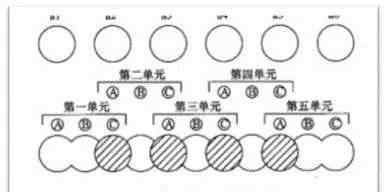

跳跃模式

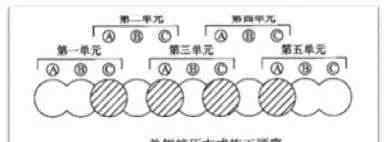

单向挤压模式

高级钻孔和跳跃模式

三

成桩设备

三轴搅拌桩施工设备由三轴搅拌桩机和配套设备组成

1.三轴搅拌桩机:由钻机和打桩架组成

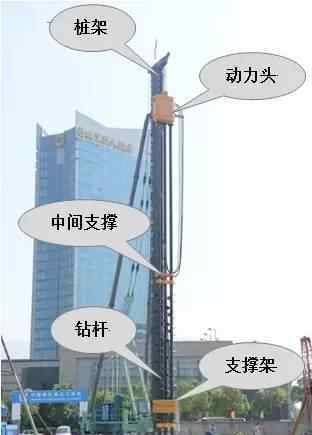

一、钻机包括动力头、钻杆、桩架和支撑架

动力头:升降导向机构，包括电机(可选择不同功率)

钻杆:有两种类型:螺旋型和螺旋叶片型

支撑架:主要是保证桩身的垂直度

钻床

B.打桩架:有履带式和液压行走式两种

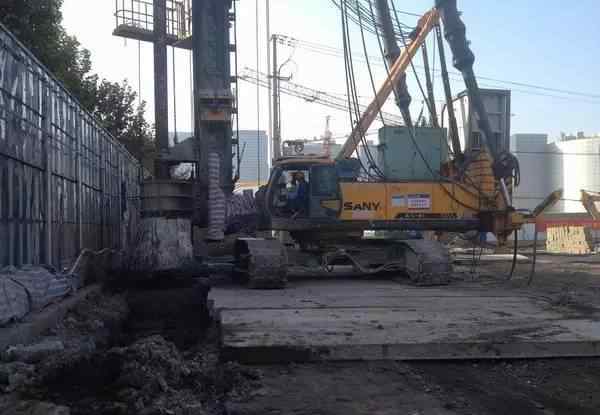

履带式打桩架

行走打桩架

2.配套设备:主要包括制浆站、空压机和抽油机。

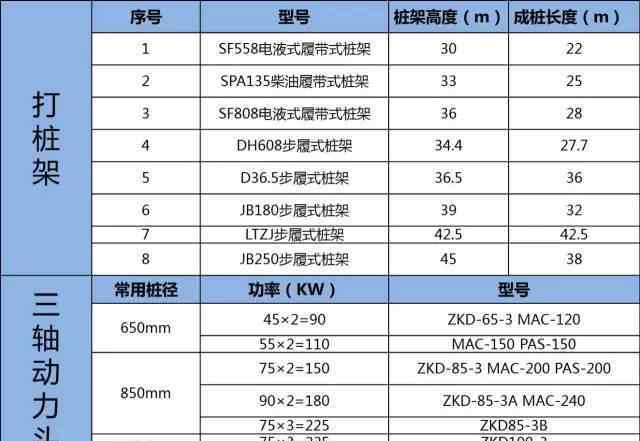

国内常用三轴搅拌桩施工设备参考表

四

质量管理

1.原材料控制

必须使用符合要求的原材料，使用前必须按规范要求进行检验

2.施工过程控制

一、桩位质量

设备进场前，场地清理平整，软基回填土方，确保承载力满足打桩机施工要求；施工时，应保持搅拌桩的底盘水平和桩架的垂直度；

b、桩径质量

现场管理人员应及时测量钻头直径，当钻头直径小于设计直径时，应及时更换钻头。

c、水灰比控制

水灰比应根据土壤条件而不同。粘性土和砂土的水灰比一般为1.5 ~ 2.0，水泥含量一般为20%

d、控制搅拌速度

搅拌下沉速度控制在0.5 m/min ~ 1.0 m/min，提升速度控制在1 m/min ~ 2 m/min，下沉或提升均匀。具体工艺应根据环保要求和试桩条件确定施工参数

3.质量检验

施工结束后，应检查桩的强度、直径、桩位偏差、桩长、防渗效果等项目。(文章来源:屠呦呦)
