电学是初中物理非常重要的一部分，也是高中物理必不可少的一部分。今天物理君给大家整理了一些比较难的电学问题。希望大家静下心来认真做！
一、选择题:
1.在图1所示的电路中，电源两端的电压不变。当只有开关S1闭合时，电流表A1的指示器为I，电流表A2的指示器为I2。当开关S1和S2都闭合时，电流表A1的指示为Iˇ，电流表A2的指示为I2ˇ。I2:I= 2:3，I2ˇ:Iˇ= 4:7，则电阻R1:R2:R3等于()
A.2:1:4
B.4:2:1
C.2:3:4
D.3:4:7
2.将标有“6V 3W”的小灯泡和最大电阻为50ω的滑动变阻器连接到电源两端6V恒压的电路上。电路连接如图5所示。电压表的量程为0 ~ 3V，电流表的量程为0 ~ 0.6A..要求合上开关后两个仪表的读数不超过选定范围，灯泡两端电压不超过额定值(假设灯丝电阻不变)。以下说法是正确的()
A.流经电阻r电流的最大值为0.4A
B.滑动变阻器接入电路的最小值为5ω
C.电压表示数的最大变化是1V
D.滑动变阻器R0消耗的最大功率为1.2W W。
回答:1A·2D·3C
二、选择题:
4.如图4所示，电源两端电压保持不变，R0为恒定电阻。将滑动变阻器的滑块p设置在最左端，关闭开关S..将滑动变阻器的滑块P移动到一定位置，此时接入电路的滑动变阻器电阻为R1，电压表的指示为U0，电流表的指示为I0；继续移动滑动变阻器的滑块P，使滑动变阻器连接电路中的电阻值降至R1/3。此时，电压表的指示变为U0/2，电流表的指示变为I1。那么下面的说法是正确的()
A.电阻R1和R2的电阻值之比为2: 3
B.电阻器R1和R3的电功率之比为1∶2
C.当电路中的所有开关都闭合或者只有S3闭合时，
电流表A的两个读数之比为39∶4
D.当开关闭合时，电流表A1和A3的读数之比为3: 5
回答:3AD 4ACD
三、填写空题:
6.在图6所示的电路中，电压u不变，电流表指示1A。如果R1和R2的等效电阻为R，R1: R = 5: 3，电阻R2消耗的电功率为2.4W，那么电阻R1 = _ _ _ _ _ _ _ _ _ _ _ _ _ _。
答案:10
第四，计算问题:

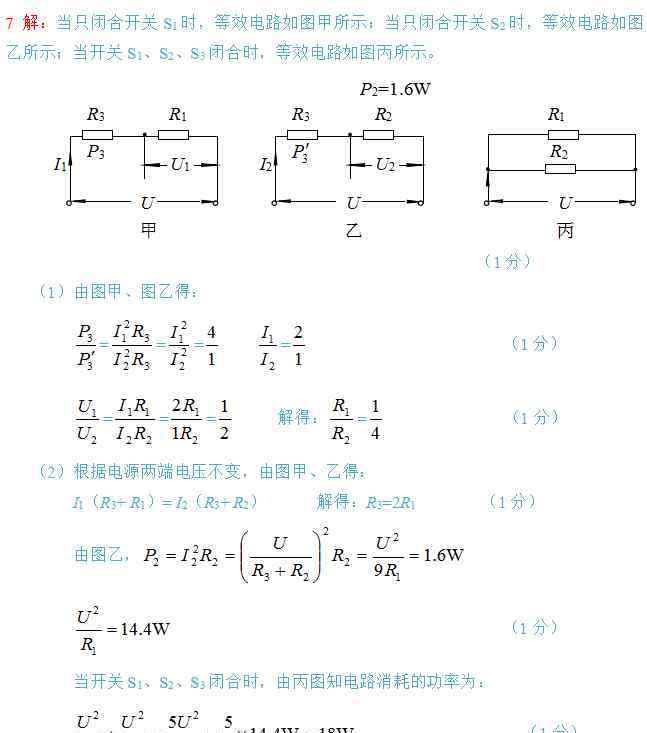

7.在图7所示的电路中，电源两端的电压保持不变。当只有开关S1闭合时，电压表的指示为U1，电阻R3消耗的电能为P3。当只有开关S2闭合时，电压表的指示为U2，电阻R3消耗的电功率为P3 '，电阻R2消耗的电功率为1.6W..已知2U1 = U2，P3 = 4p 3’。求:
(1)电阻R1与电阻R2之比；
(2)当开关S1、S2和S3都闭合时，电路消耗的电力。
8.在图8所示的电路中，电源两端的电压不变，灯的电阻不变。当开关S1闭合，S2断开，滑动变阻器的滑块P移至B端，R1的电功率为P1，当前数为I1；当开关S1打开，S2闭合时，R1的电功率为P1，电流数为I2，灯L正常发光。当开关S1和S2都断开，滑动变阻器的滑块P在C点时，变阻器的电阻为RC，RC的电功率为PC，电压表V1的指示为U1，电压表V2的指示为U2。已知U1: U2 = 3: 2，I1: I2 = 3: 5，灯的额定功率为8W。通过开关的开闭和滑动变阻器的滑块P的移动，不同电路消耗的最大电功率与最小电功率之比为3∶1。求:
(1)P1与P1之比
(2)电阻R1与滑动变阻器最大电阻之比
(3)滑动变阻器的电力电脑
