玻璃钢管标准注意！玻璃钢管新标准发布，2020年1月1日实施

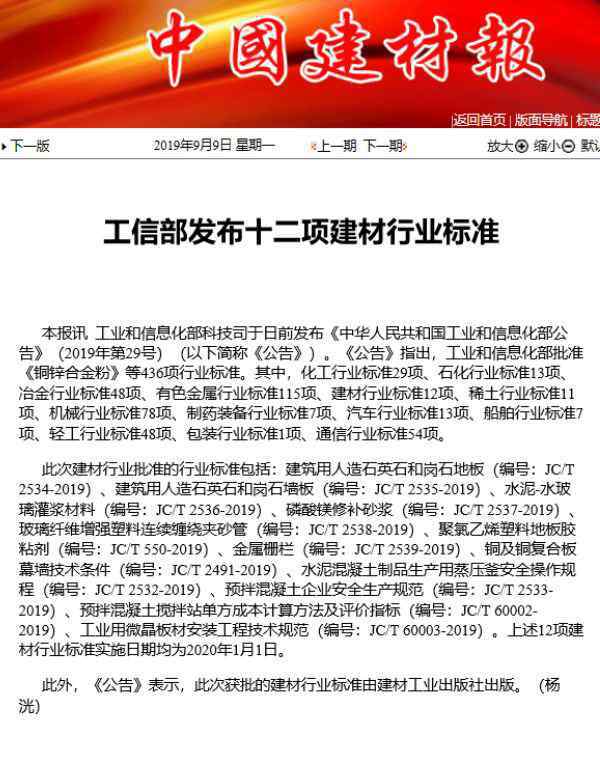

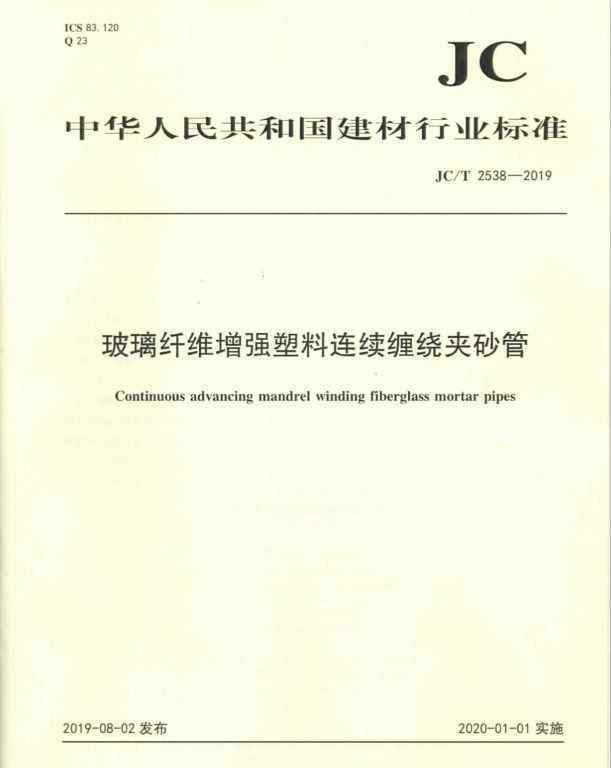

2019年8月2日，工业和信息化部发布了12项建材行业标准，将于2020年1月1日实施。包括JC/T 2538-2019《玻璃钢连续缠绕砂管》。

新标准适用于公称直径200 mm ~ 4000 mm、压力等级0.1 MPa ~ 3.2 MPa、环刚度等级1250 N/m2 ~ 10000 N/m2的玻璃钢连续缠绕填砂管(简称CWFP管)。CWFP是连续推进芯棒缠绕玻璃纤维砂浆管的英文缩写。

◆新标准为什么要强调连续缠绕工艺？

◆JC/T 2538-2019玻璃钢连续缠绕砂管和GB/T21238-2016玻璃钢砂管有什么区别？

首先，业界建议在输水工程中使用连续缠绕的玻璃钢管道

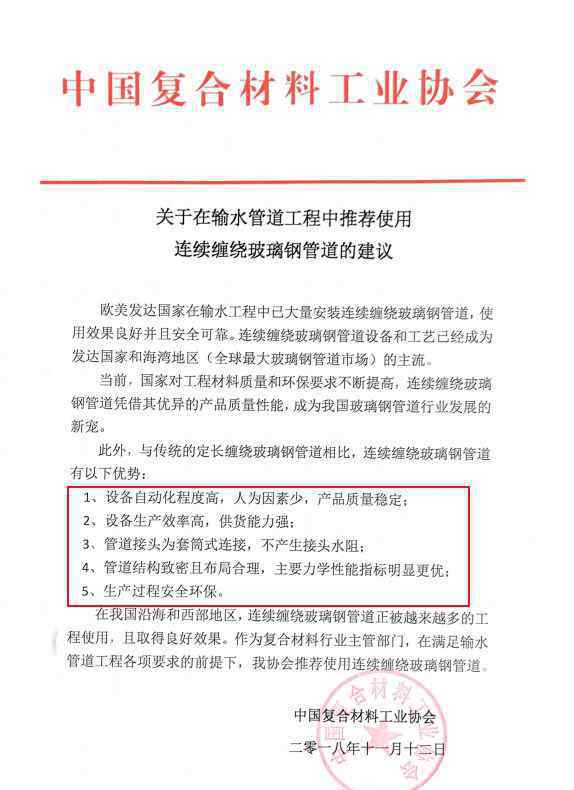

2018年11月12日，中国复合材料行业协会《关于输水管道工程中推荐使用连续缠绕玻璃钢管道的建议》介绍:

欧美发达国家的输水工程中已安装了大量有效、安全、可靠的连续缠绕玻璃钢管道。连续缠绕玻璃钢管道设备和技术已成为发达国家和海湾地区(全球最大的玻璃钢管道市场)的主流。

目前，国家对建筑材料和环境保护的要求不断提高。连续缠绕玻璃钢管道以其优异的产品质量和性能成为我国玻璃钢管道行业发展的新宠。

与传统的定长缠绕玻璃钢管道相比，连续缠绕玻璃钢管道具有以下优点:

1.设备自动化程度高，人为因素少，产品质量稳定

2.该设备生产效率高，供货能力强

3.管接头为套筒连接，不会产生接头水阻

4.管道结构紧凑，布局合理，主要力学性能明显较好

5.生产过程安全环保

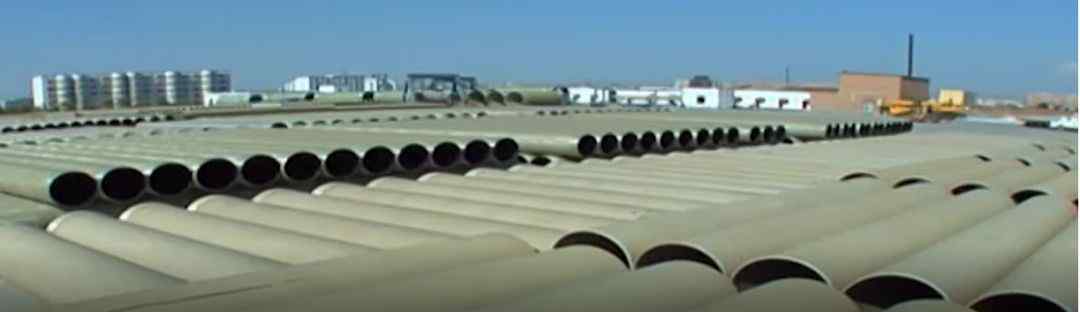

在我国沿海和西部地区，连续缠绕玻璃钢管道正在越来越多的工程中使用，并取得了良好的效果。作为复合材料行业的主管部门，建议在满足输水管道工程所有要求的前提下，采用连续缠绕玻璃钢管道。

其次，介绍了连续缠绕防砂管的优点

1.设备自动化程度高，人为因素少，产品质量稳定

连续缠绕玻璃钢管道的生产工艺包含了最先进的科学技术水平，引领了大直径玻璃钢管道生产的发展方向。从上料、收卷、固化、切割、测试实现自动控制，整条生产线只需3-4人即可控制。

2.该设备生产效率高，供货能力强

以每小时为例，连续缠绕玻璃钢管道的生产率为DN500，54 m/h，DN1000，31 m/h，DN1600，19 m/h，DN2000，14 m/h。

3.管接头为套筒连接，不会产生接头水阻

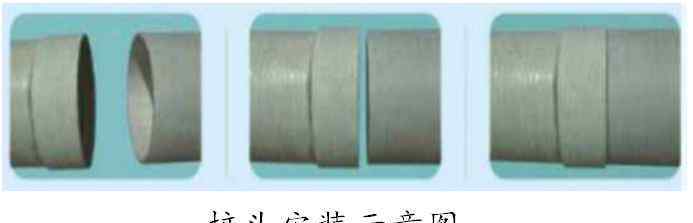

连续缠绕的玻璃钢管道内外表面光滑平整。管道采用整体橡胶密封圈或分体橡胶密封圈套管接头，交货时可预设。与传统的“0”型密封圈相比，套筒接头在一定范围内可以承受更高的内外压力、挠度、热胀冷缩沉降。

4.管道结构紧凑，布局合理，主要力学性能明显较好

核心元件:连续输出模具、连续纤维、短切纤维和圆周缠绕。

管壁结构的核心特点:大量短切纤维(不少于管质量的9%)均匀分散在管壁中，将管道连成一体进行三维加固。管材具有均匀的结构特性，实现了管段的高弯曲性能、层间性能、抗疲劳性能和水密封性能。

没有长纤维+短纤维的特点，即使用连续缠绕设备加工，也不能称为连续缠绕玻璃钢管道。

5.生产过程安全环保

工作环境好，排放量少且可控。

三、新标准为什么发布？

无砂连续缠绕管道的优异性能正受到用户的广泛认可和重视。但现行管道标准(GB/T 21238-2016)是考虑到国家标准的通用性和适应性而制定的。该标准主要侧重于定长缠绕管的性能指标，对连续缠绕管的特殊性能没有作出特殊规定。现行国家标准不适用于连续缠绕管的产品监督和质量管理。因此，JC/T 2538-2019《玻璃钢连续缠绕砂管》由中国建筑材料联合会提出。

四、GB/T21238-2016《玻璃钢夹砂管》连续缠绕管标志

GB/T 21238中玻璃钢管道的生产工艺有三种:

1.定长缠绕工艺:

在具有一定长度的管模上，采用螺旋缠绕和/或圆周缠绕工艺在管模长度内逐层制造管子。

2.离心铸造工艺:

一种浇铸玻璃纤维、树脂、石英砂等的生产方法。按照一定的要求由送料器送入旋转模具中，固化后形成管材。

3.连续卷绕过程:

在连续输出模具上，将树脂、连续纤维、短切纤维和石英砂按一定要求用圆周缠绕法连续铺设，然后固化，切割成一定长度的管材。

按工艺方法分类:ⅰ-定长卷绕工艺；ⅱ——离心铸造工艺；ⅲ-连续绕组

管道标志:FRPM-ⅲ-ⅲ-公称直径-压力等级-环刚度等级GB21238-2016

注:玻璃钢管道在设计和采购时，应根据生产工艺进行标记！

1.很明显，连续缠绕玻璃硬管是由套管接头连接的管子
